Návod stavby nákladního vozu Ks / Kns * N / TT / H0
ČSD / ČD / ČD Cargo / ŽSR / ZSSK
N 1:160

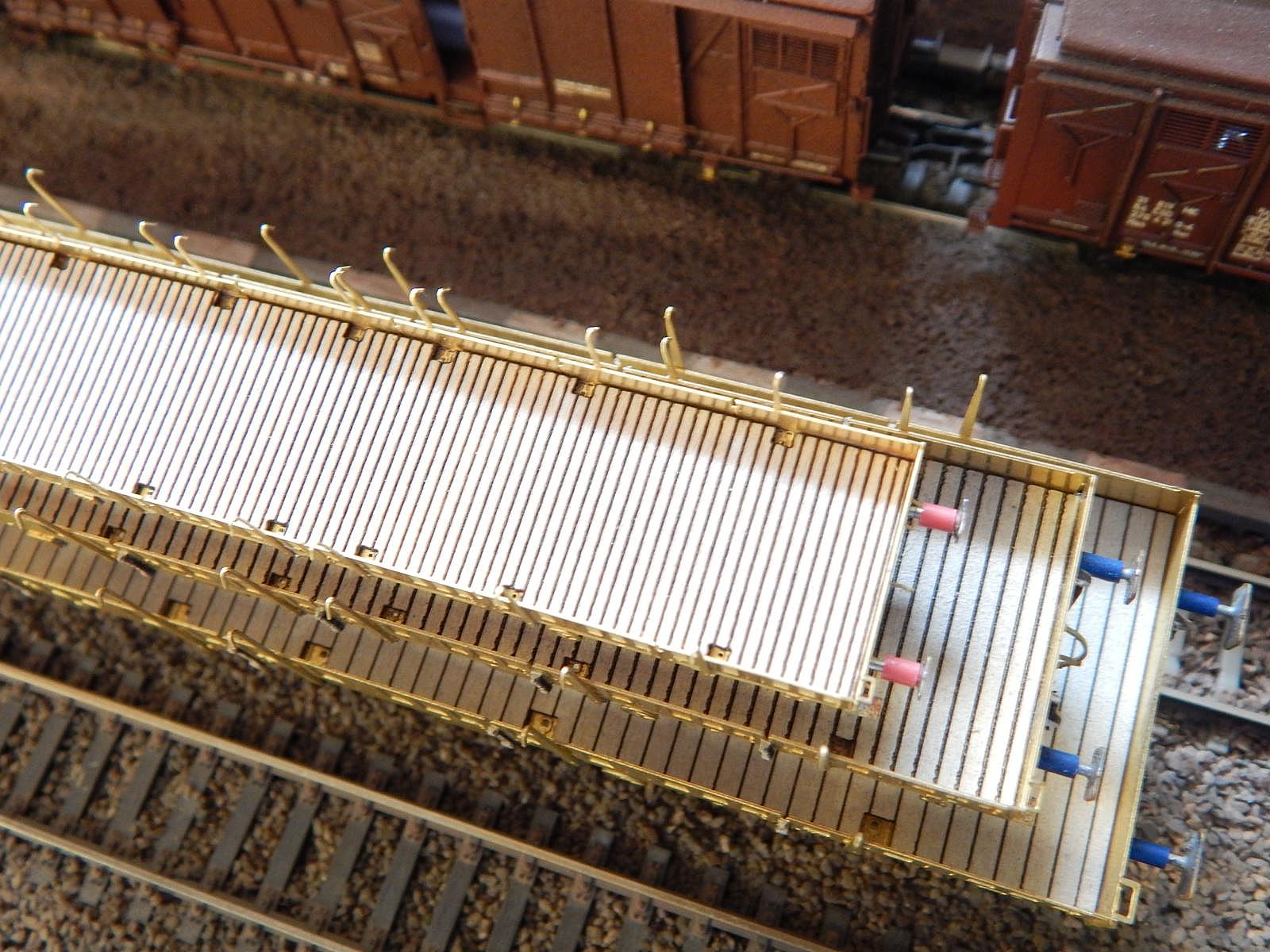

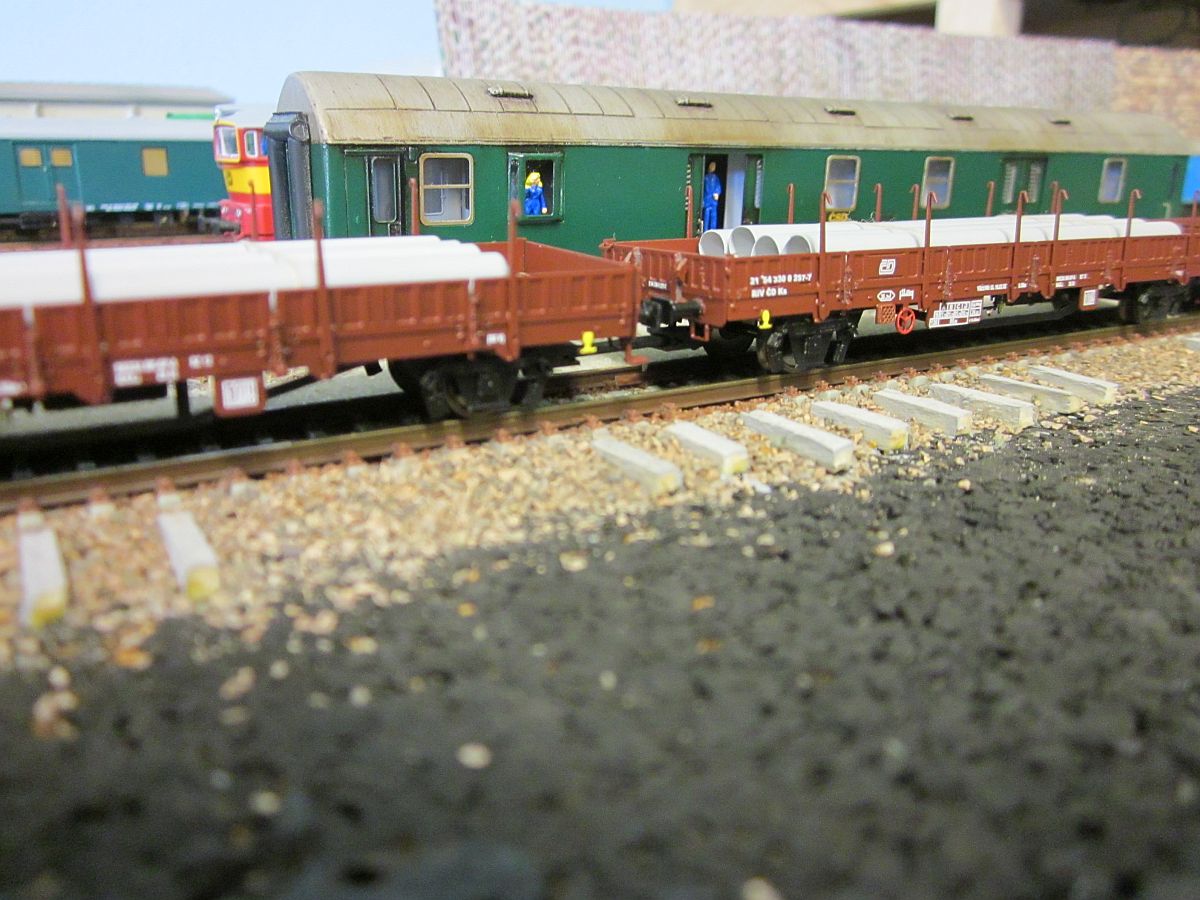

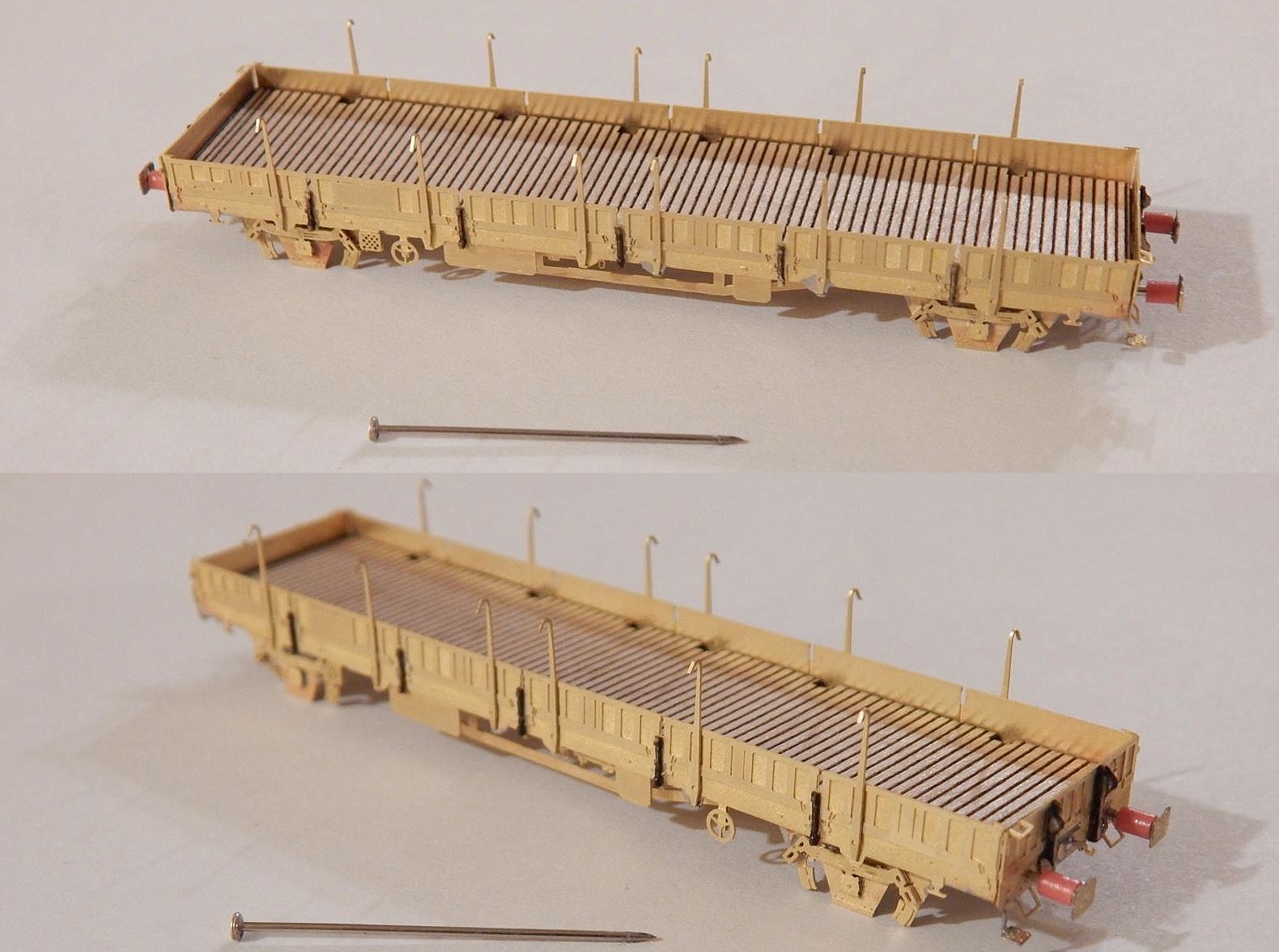

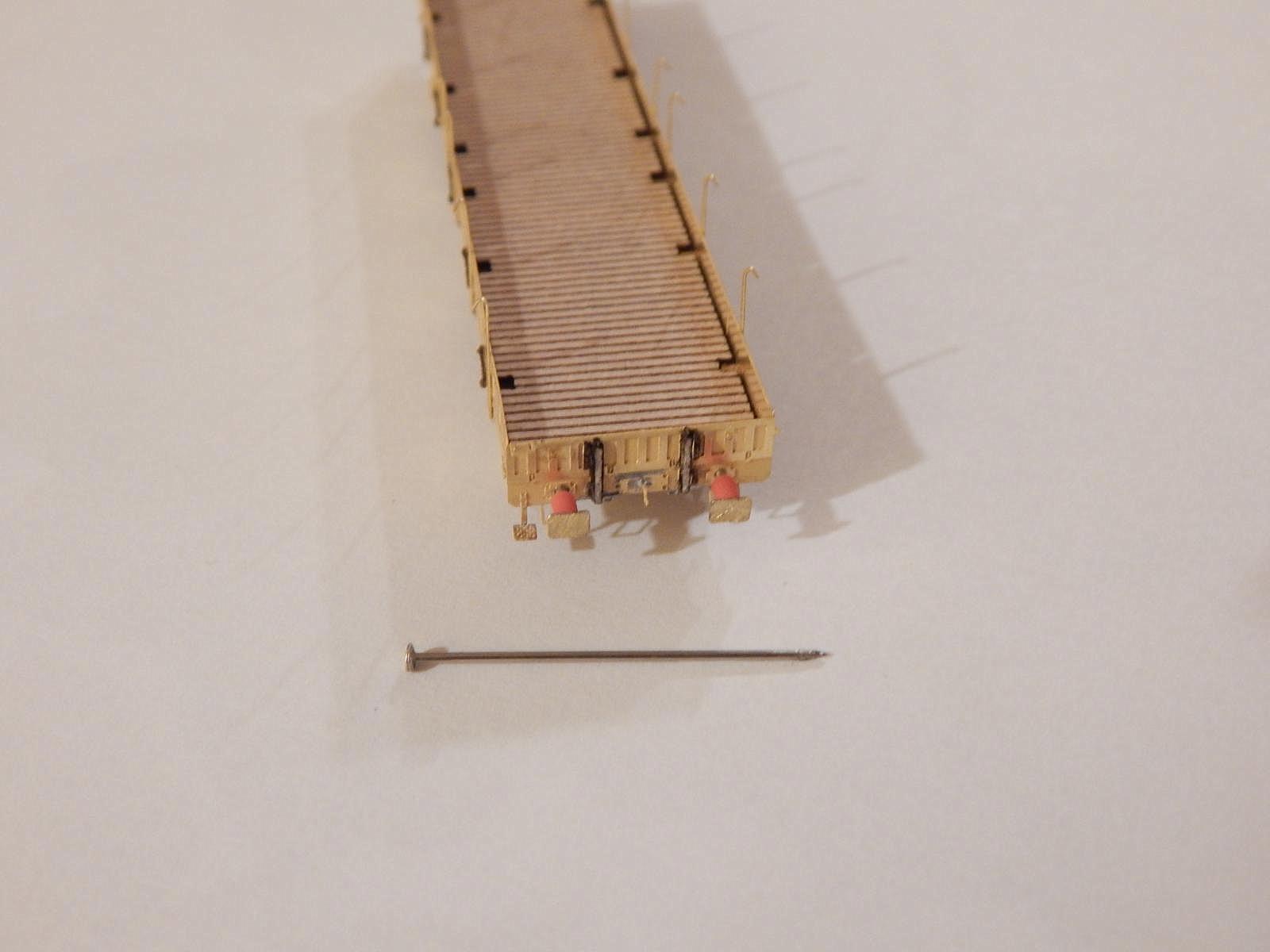

Něco nového pro velikost N 1:160. Nákladní vůz Ks / Kns. Tuto akci jsme nechali ohlásit Alešem do skupiny enkařů. Stavebnice obsahuje stejné díly jako v TT, nebo v H0, tedy lept vozu, podlahu, doplňky z kartonu a ložiska. Vůz 225 Kč, nebo set 5 vozů za 990 Kč. Podlaha v tomto případě není již z kartonu, ale s vyznačením let...
Kdo se zapsal ( nebo i nezapsal ), prosíme potvrďte nám objednávku v libovolném počtu vozů
TT 1:120

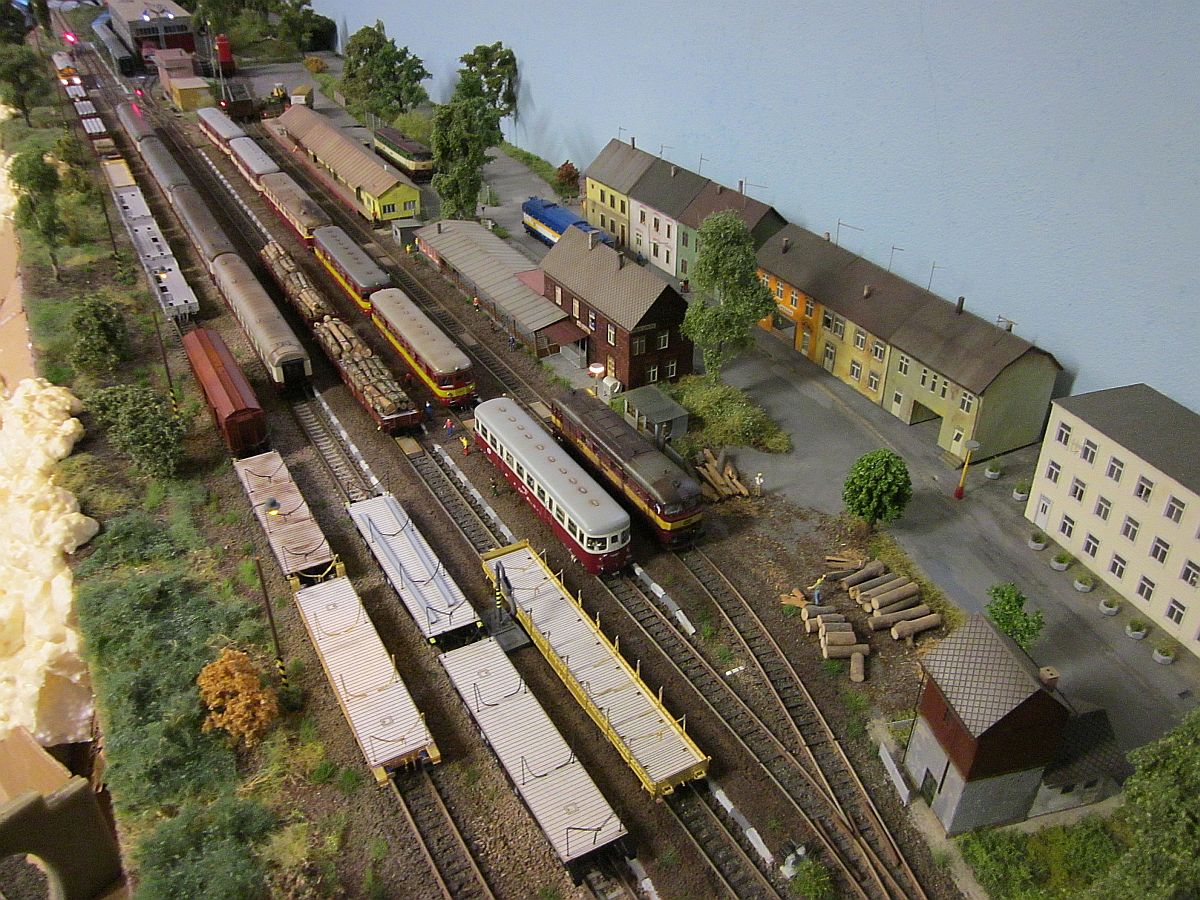

Optika dělá hodně, ač se zdá souprava 8 vozů TT dlouhá, tak celá měří jen cca 93 cm
H0 1:87

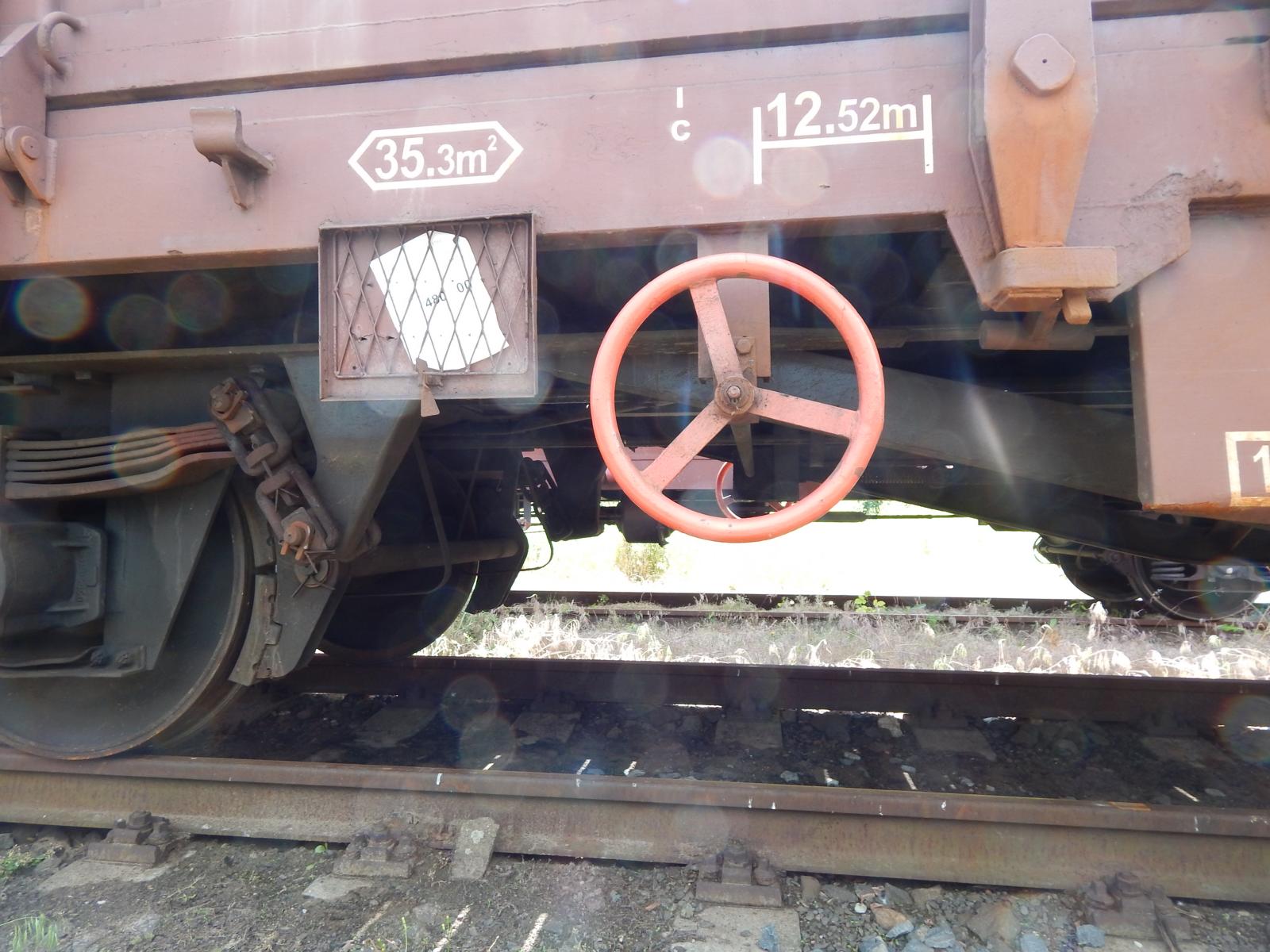

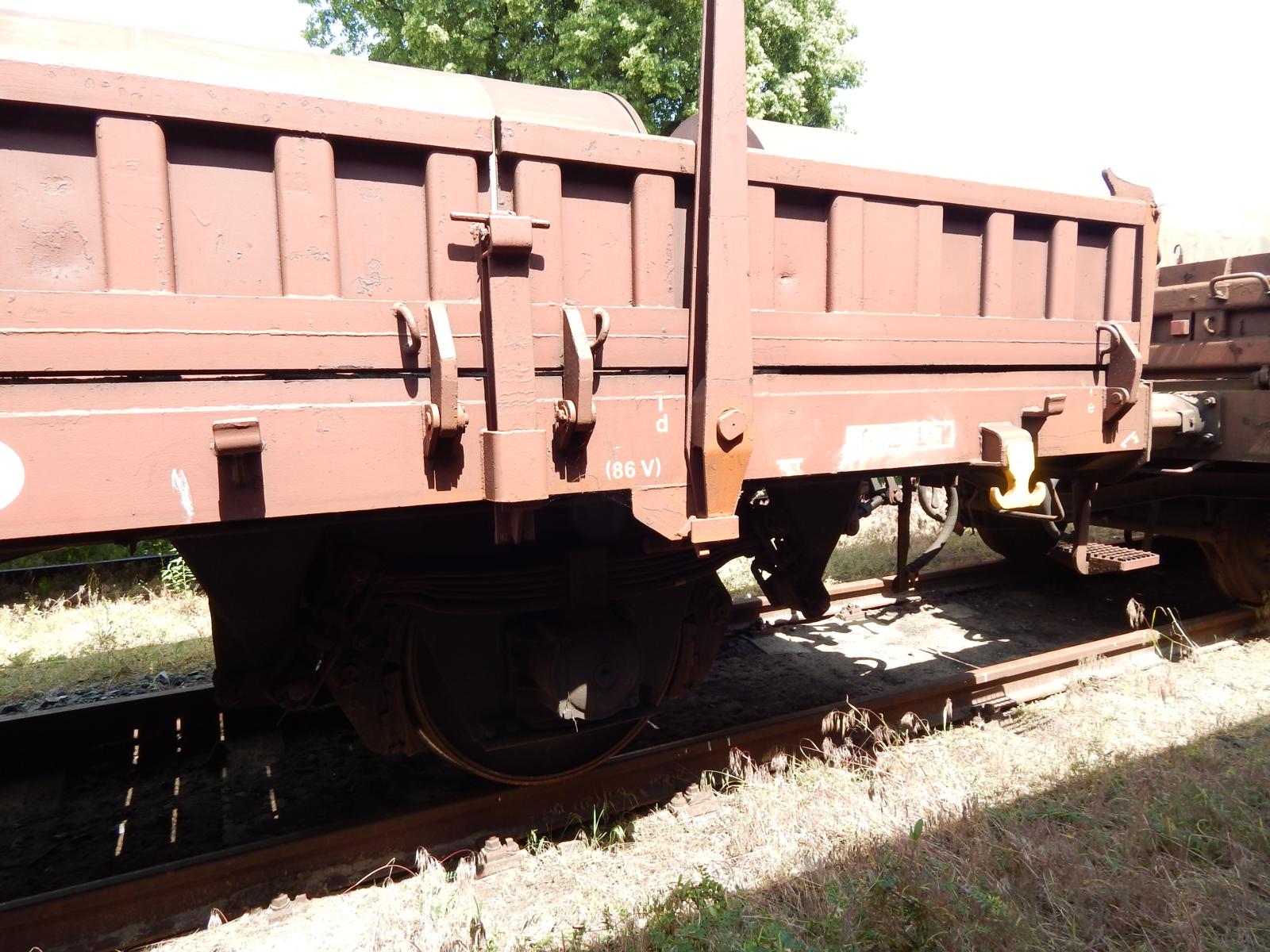

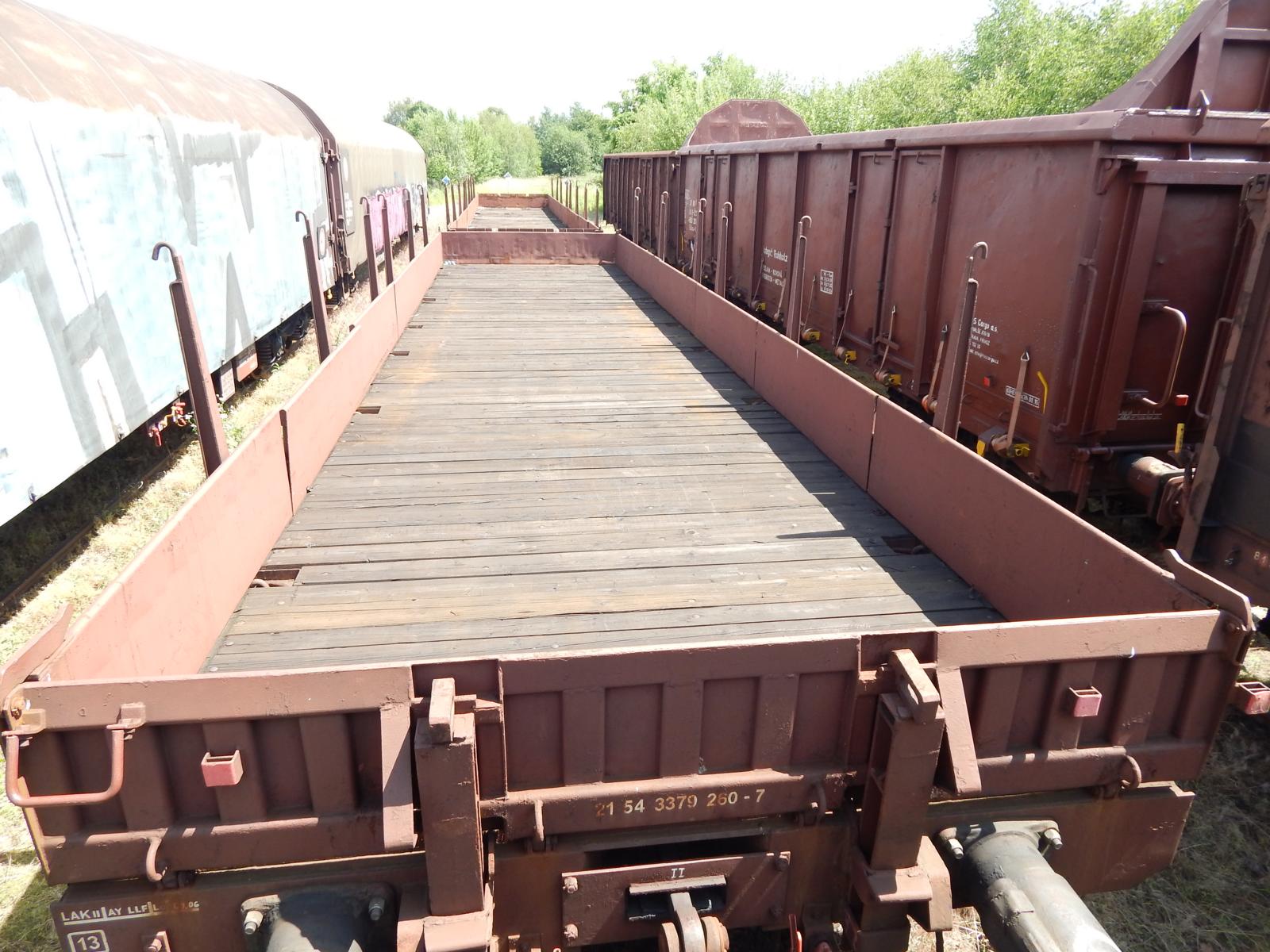

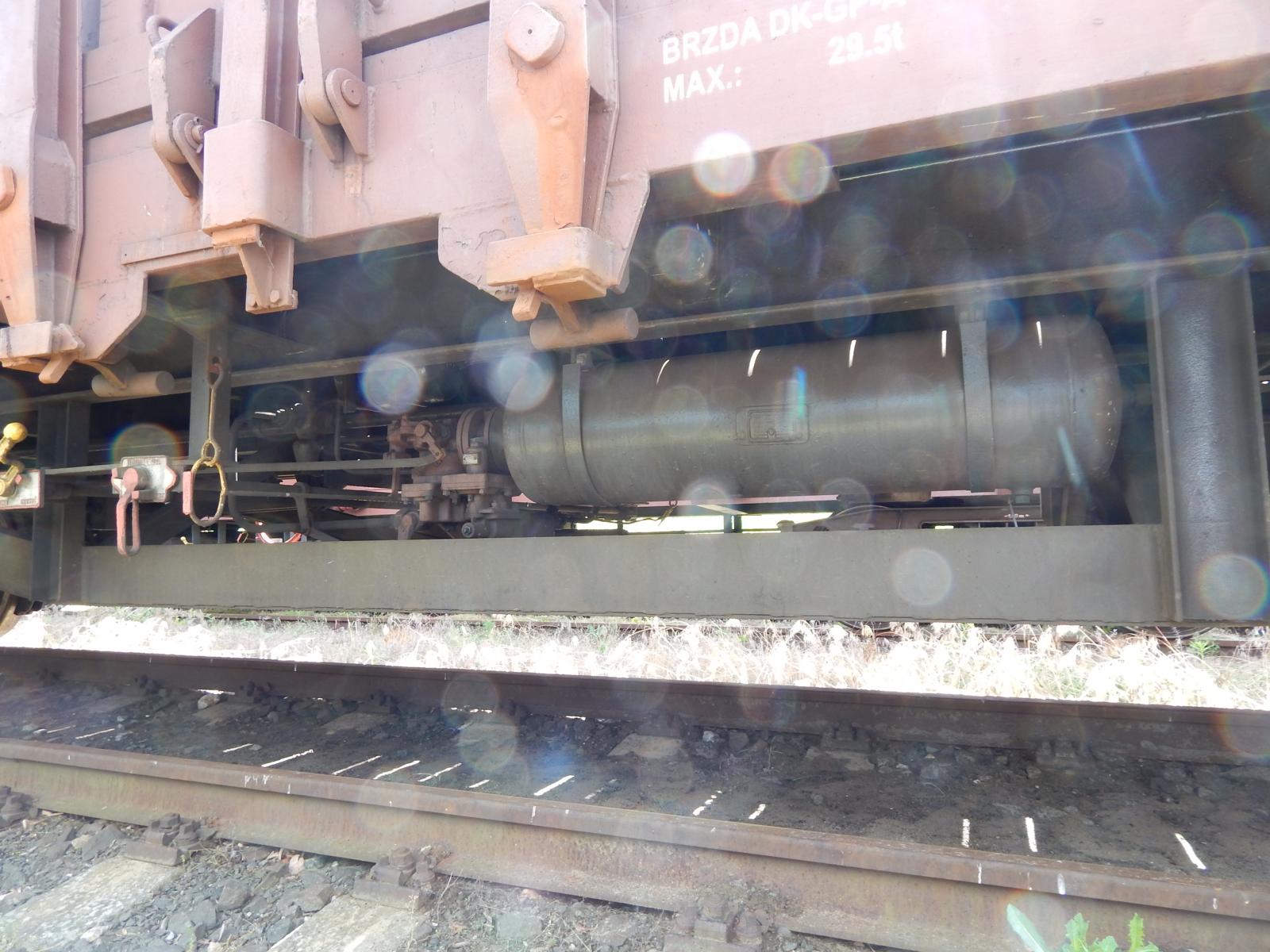

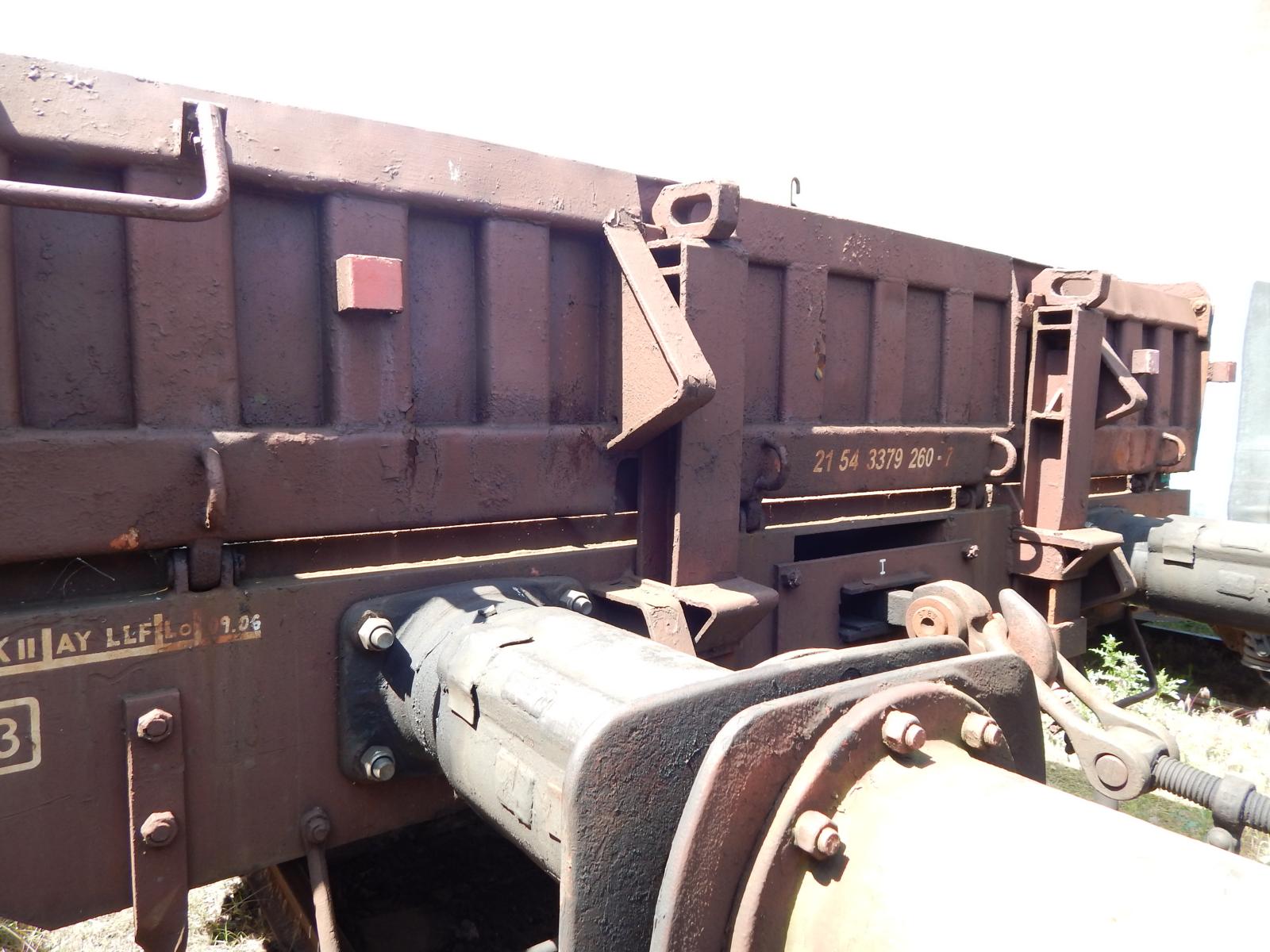

Připraveno dle vlastního oměření skutečného vozu !
Kat.č. N-Kns Velikost 1:160 N. Cena 225 Kč
Kat.č. N-Kns-Set Velikost 1:160 N. Cena 198 Kč za vůz. Set 5 vozů
Kat.č. TT-Kns Velikost 1:120 TT. Cena 280 Kč
Kat.č. TT-Kns-Set Velikost 1:120 TT. Cena 250 Kč za vůz. Set 4 vozů + 3 leptaná spřáhla
Kat.č. H0-Kns Velikost 1:87 H0. Cena 480 Kč. Pouze na objednávku
Kat.č. H0-Kns-Set Velikost 1:87 H0. Cena 400 Kč za vůz. Set 2 vozů + 1 leptané spřáhlo. Pouze na objednávku
Kns v měřítku H0 můžete objednávat - ZDE
Kns v měřítku TT - ZDE
Z historie vozů :
Rok výroby 1991 - Vagónka Č.Lípa
Vozy byly z výroby pro ČSD označené Ks a zařazeny byly do chybného intervalu 3300 příslušícímu vozu s nápravovým tlakem 20 t. Od konce roku 2009 byly v ČR přeznačovány do správného intervalu 3379 s řadou Kns, ve SR označení zůstalo původní. Po rozdělení ČSD zůstalo 186 vozů u ČD, další jsou u ŽSR. Vozy jsou provozovány také společností Cargo.
Využití vozu : přeprava kusových, dlouhých zásilek, silničních vozidel.

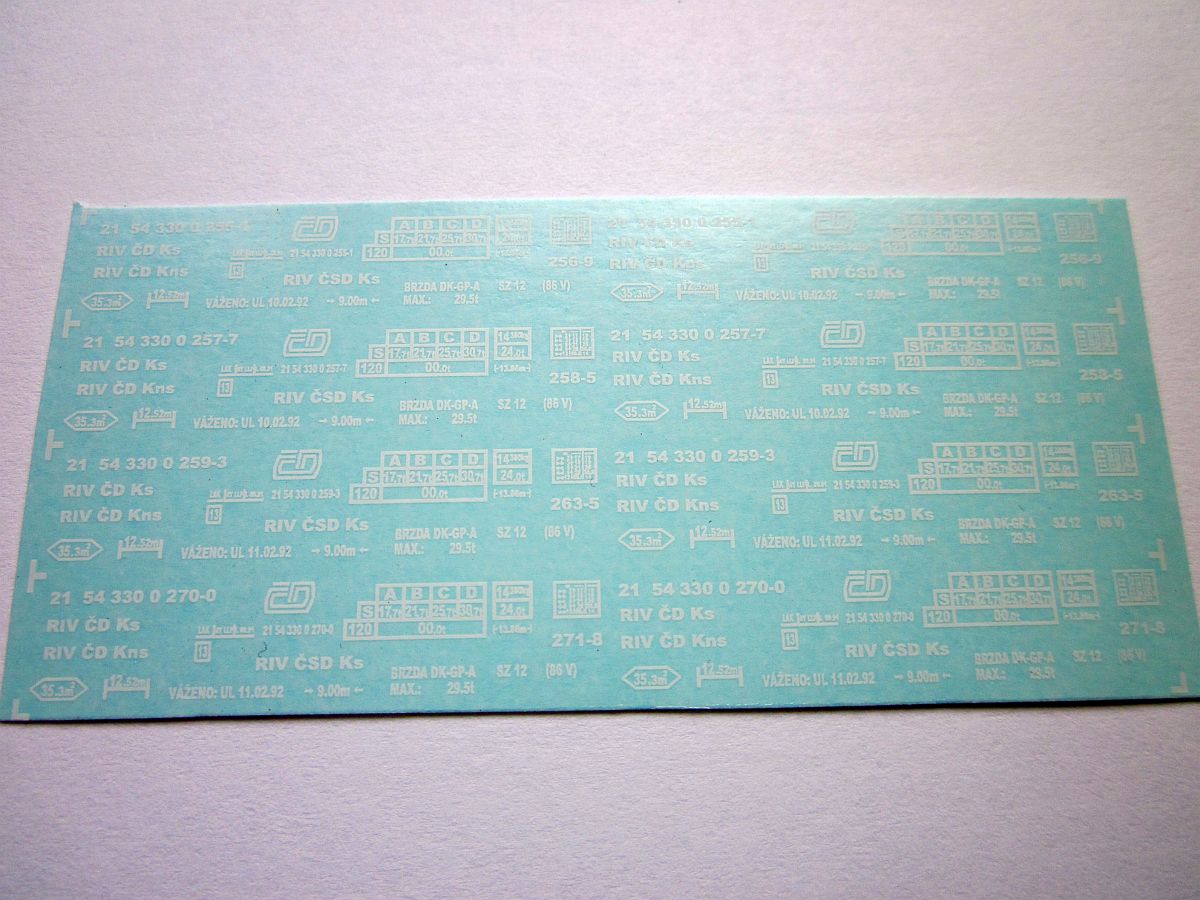

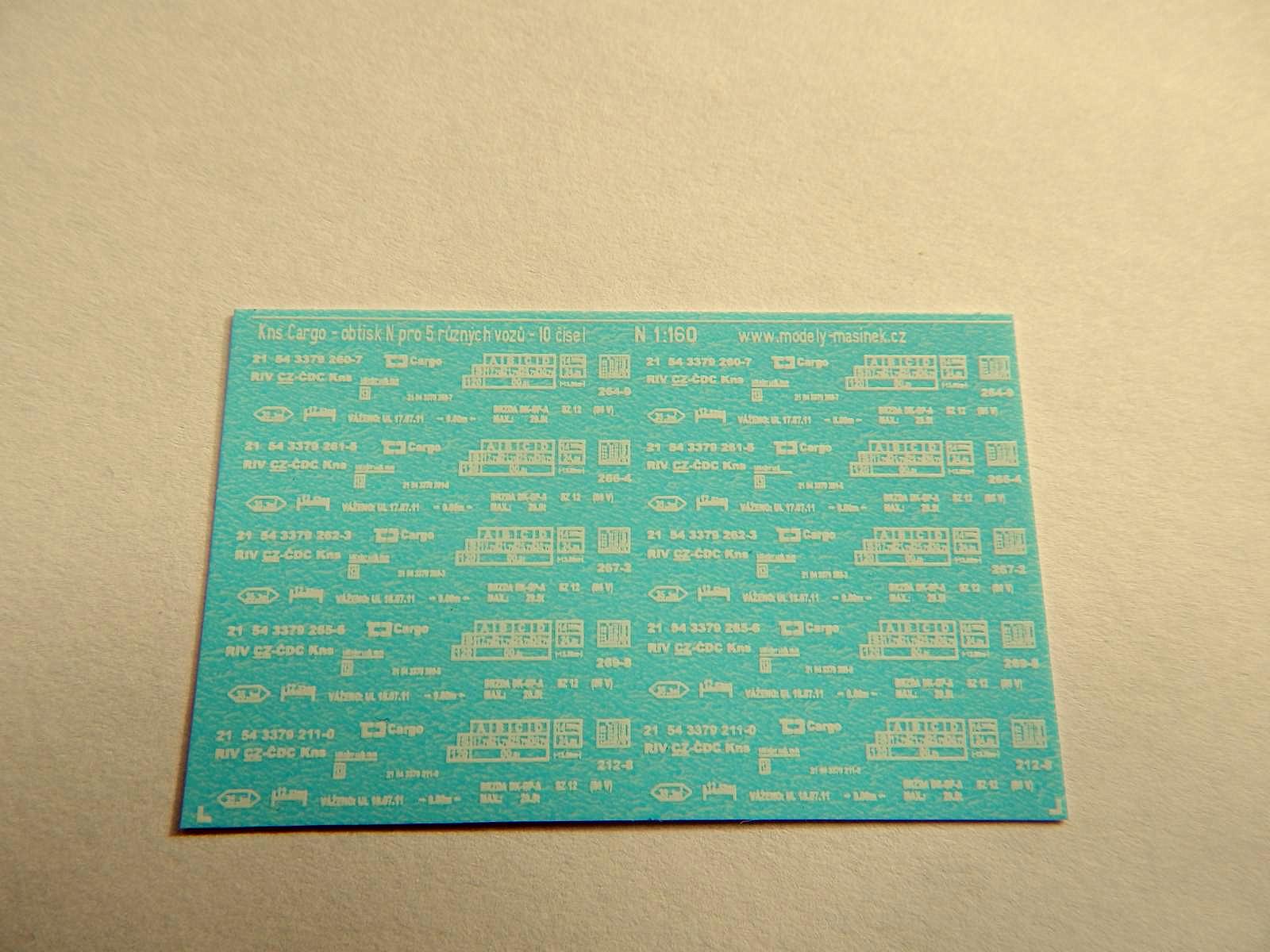

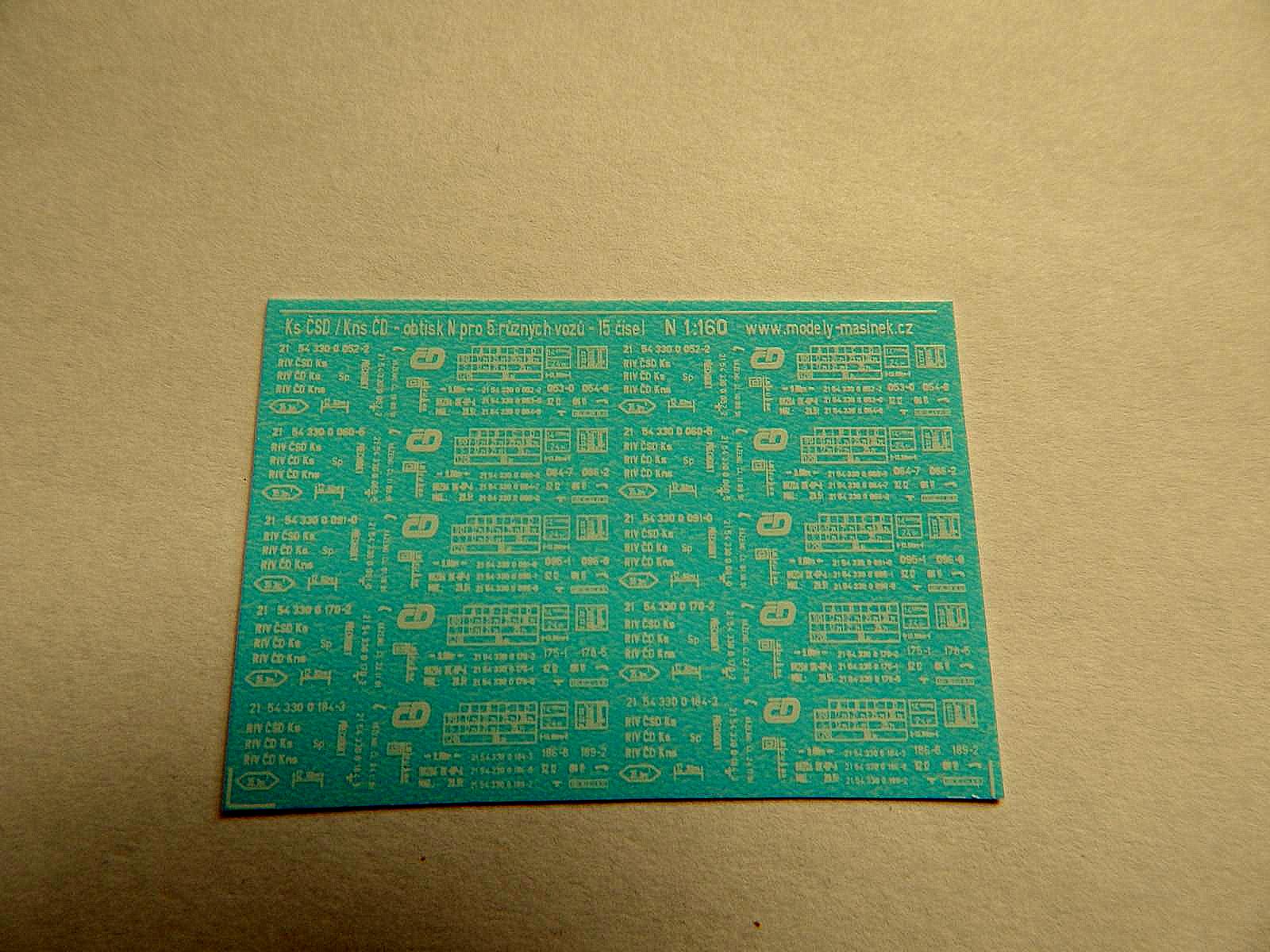

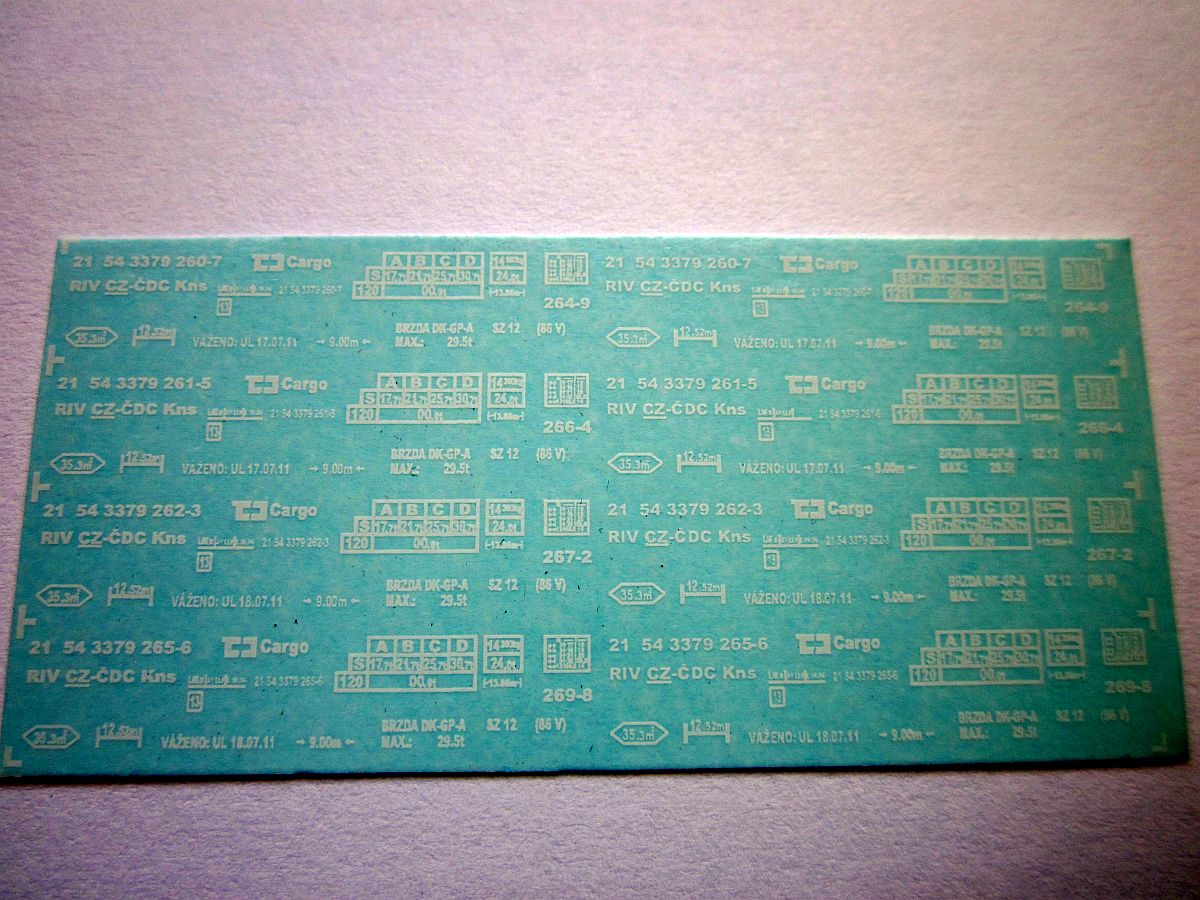

- Obtisky z naší dílny
- Výběr z více čísel je samozřejmostí, velikosti N / TT / H0

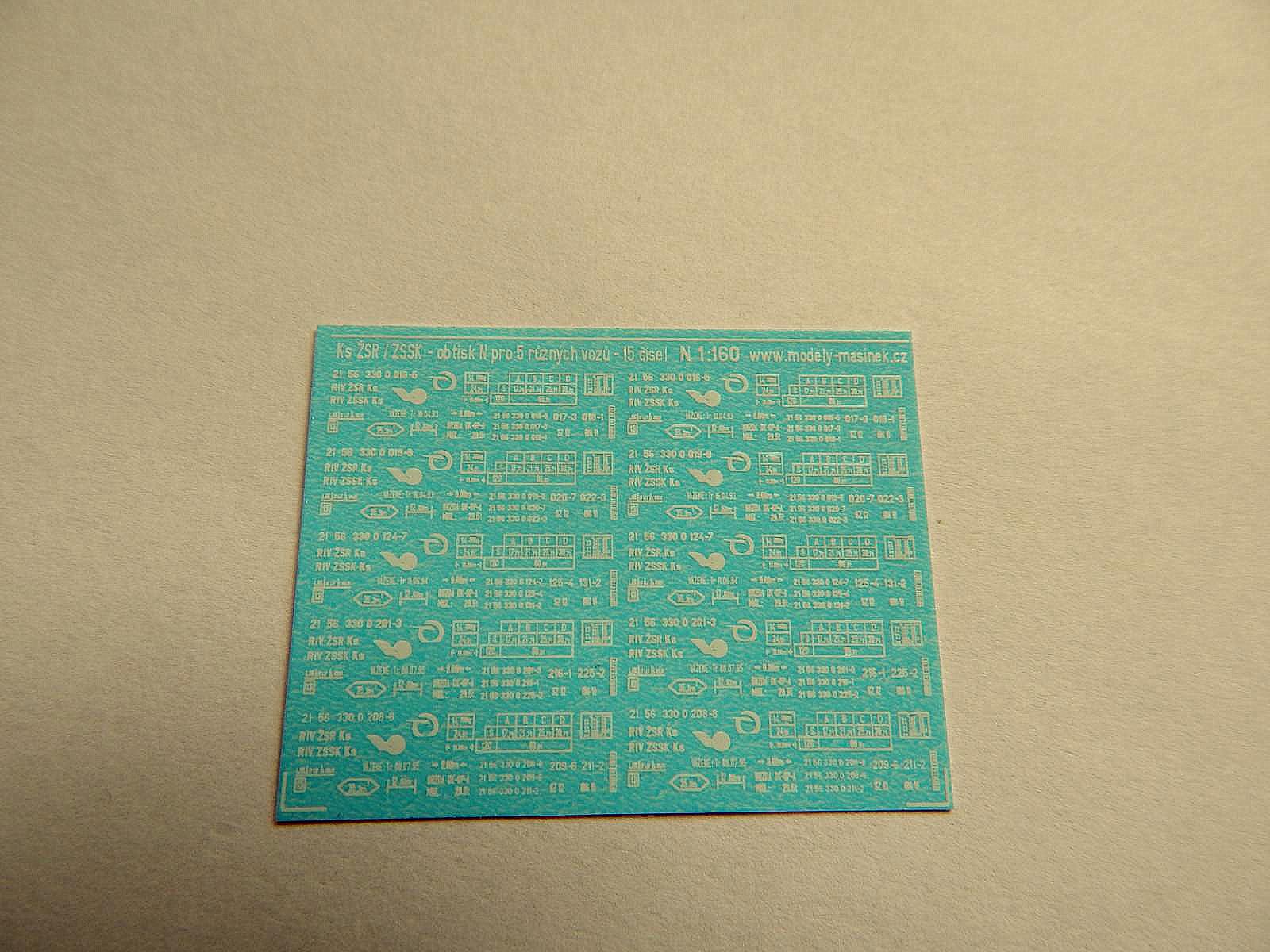

Obtisk pro Slovenské modeláře...
Doplňující zboží - 4 kontejnery - Novinka TT
Tak jako limitce vozů Sgs a Sps trvalo přes rok, než se dostala do výroby ( ohlášeno 4.10.2016 ), tak i patřičný náklad doznal jisté zpoždění. Leptaná novinka pod kat.č. TT-Kontejnery nese 4 ks stavebnic různých kontejnerů, dle ISO 1. Tři různé výšky a dvě délky. Typově jde o Gtt3 / 1CC / 1A a 1AAA. Rozměrově podobné, jako 6 ks kontejnerů BTTB v řadě, s průměrnou bazarovou cenou á 50 Kč...Tedy 300 Kč.
Stavebnice je vhodná i pro první seznámení se s lepty, žádné ohyby, stačí jen pospojit dané stěny a dolepit zajišťovací mechanismus dveří :) Velká plocha leptu. Velikost 1:120 TT, cena 4 ks vč. obtisku 390 Kč

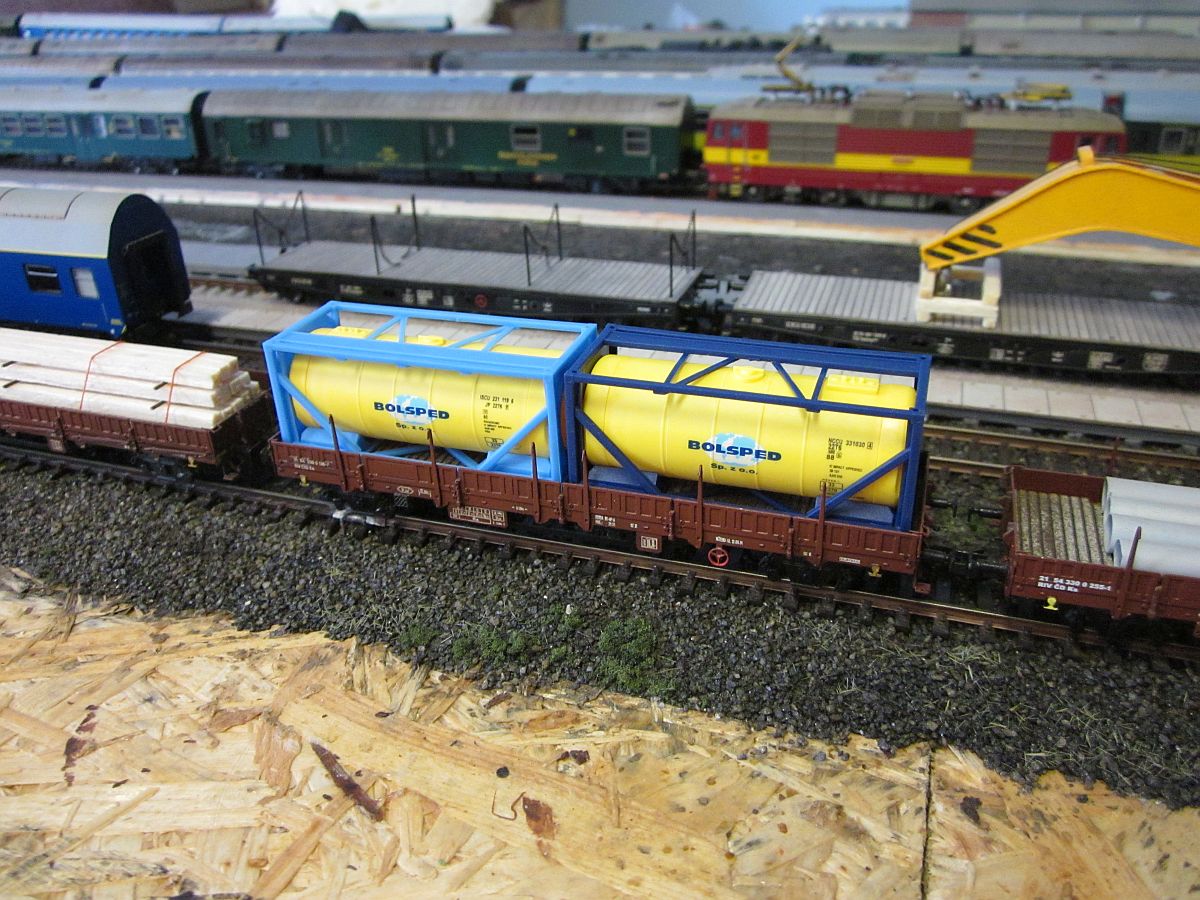

Za dob ČSD se kontejnery nakládaly i na jiné vozy než pouze kontejnerové. Kns, Pao, Res, dokonce i Eas a další...
Návod najdete ZDE

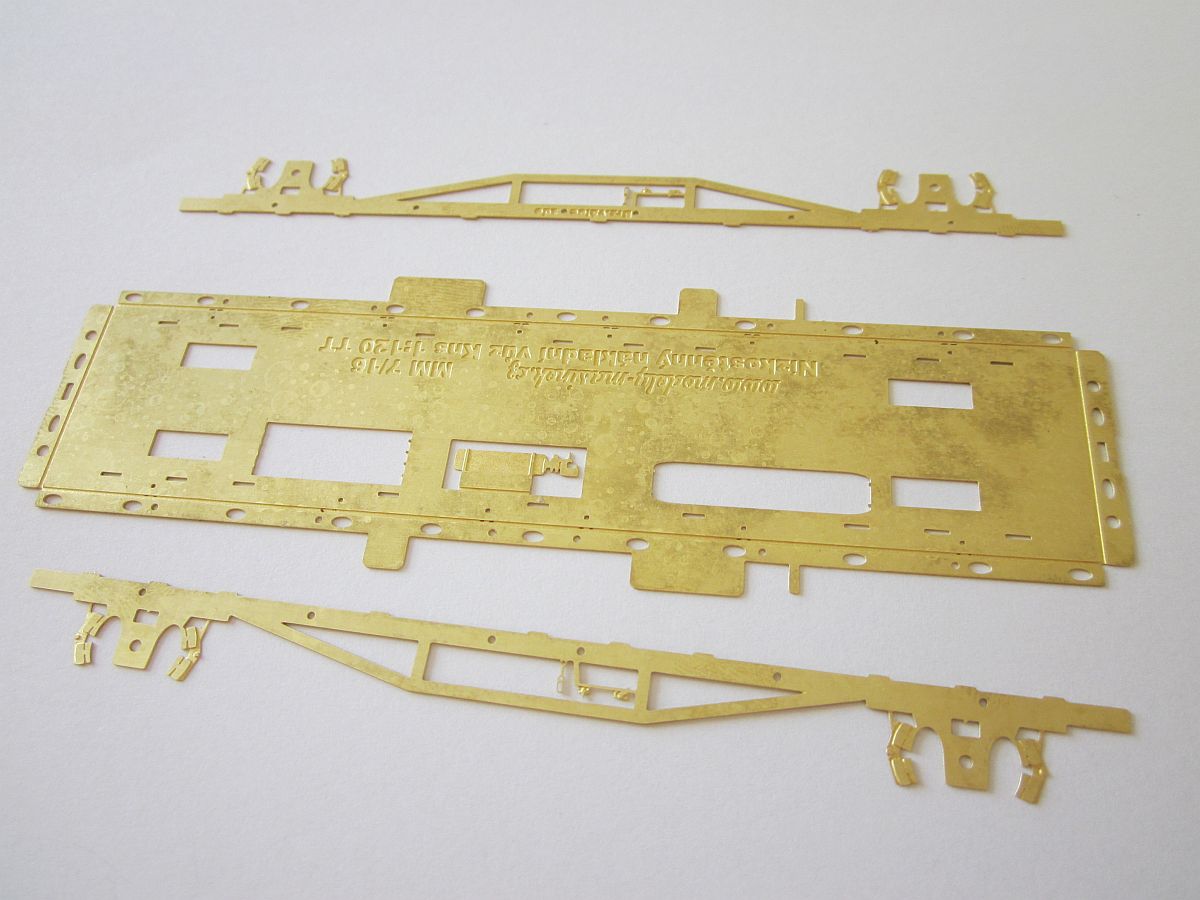

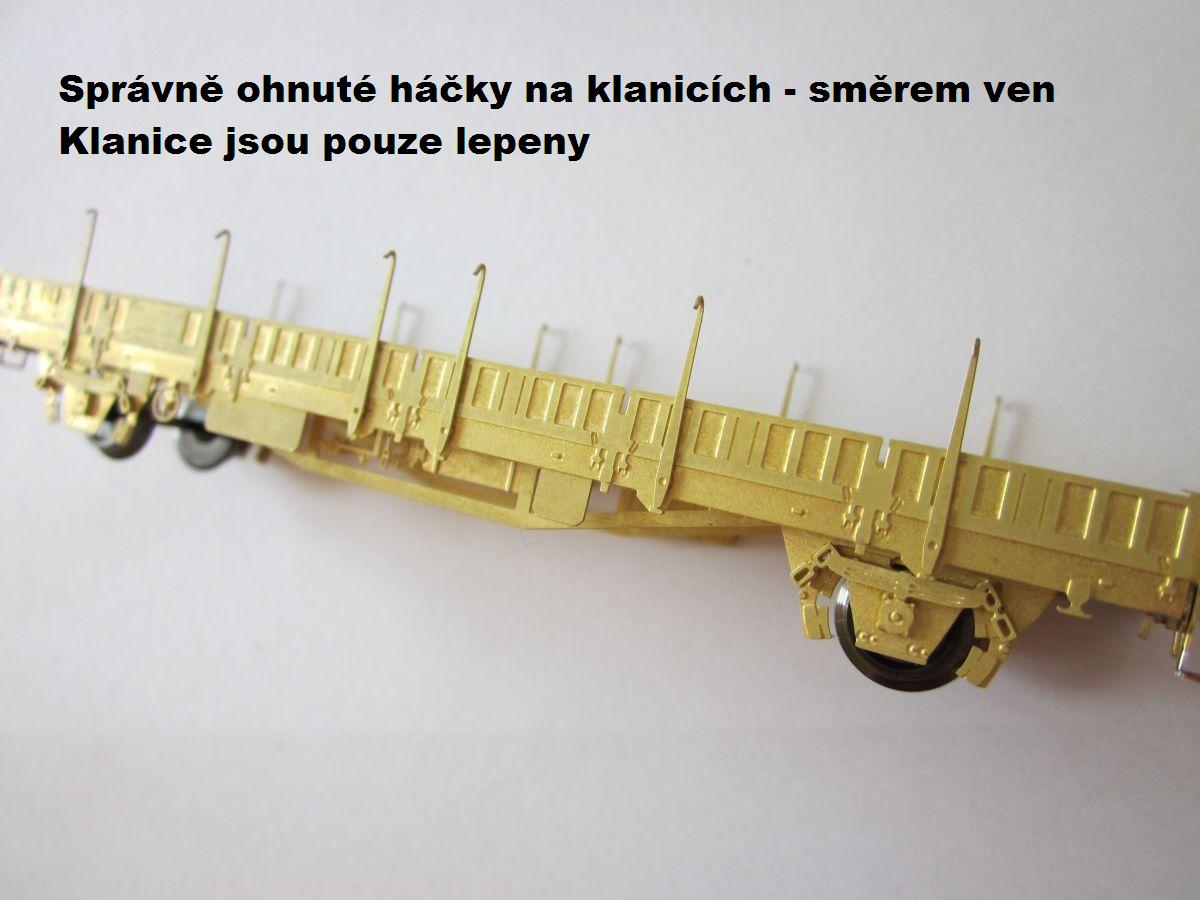

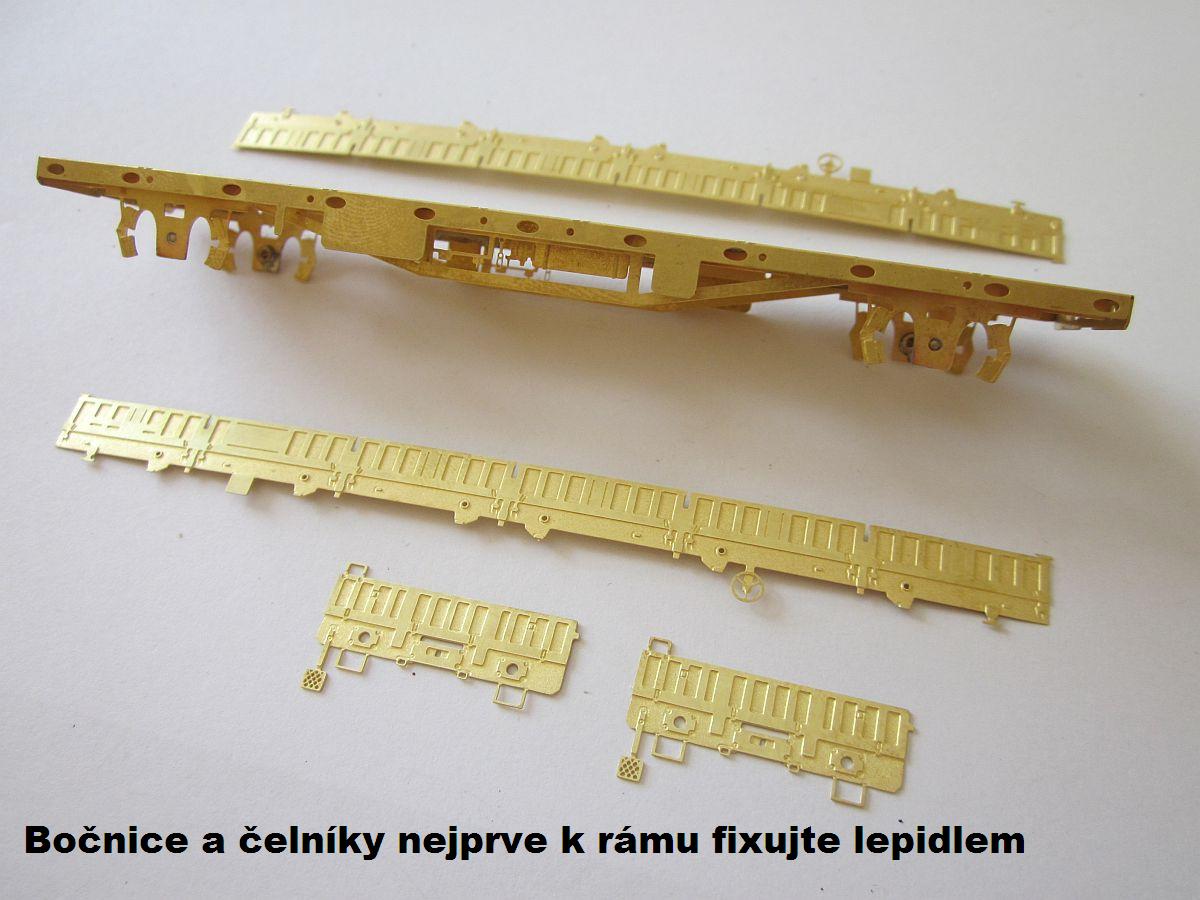

Návod
Stavba zabrala vč. focení cirka 70 minut :)
RYCHLE - PŘESNĚ - LEVNĚ ! Tak to je Kns od MM

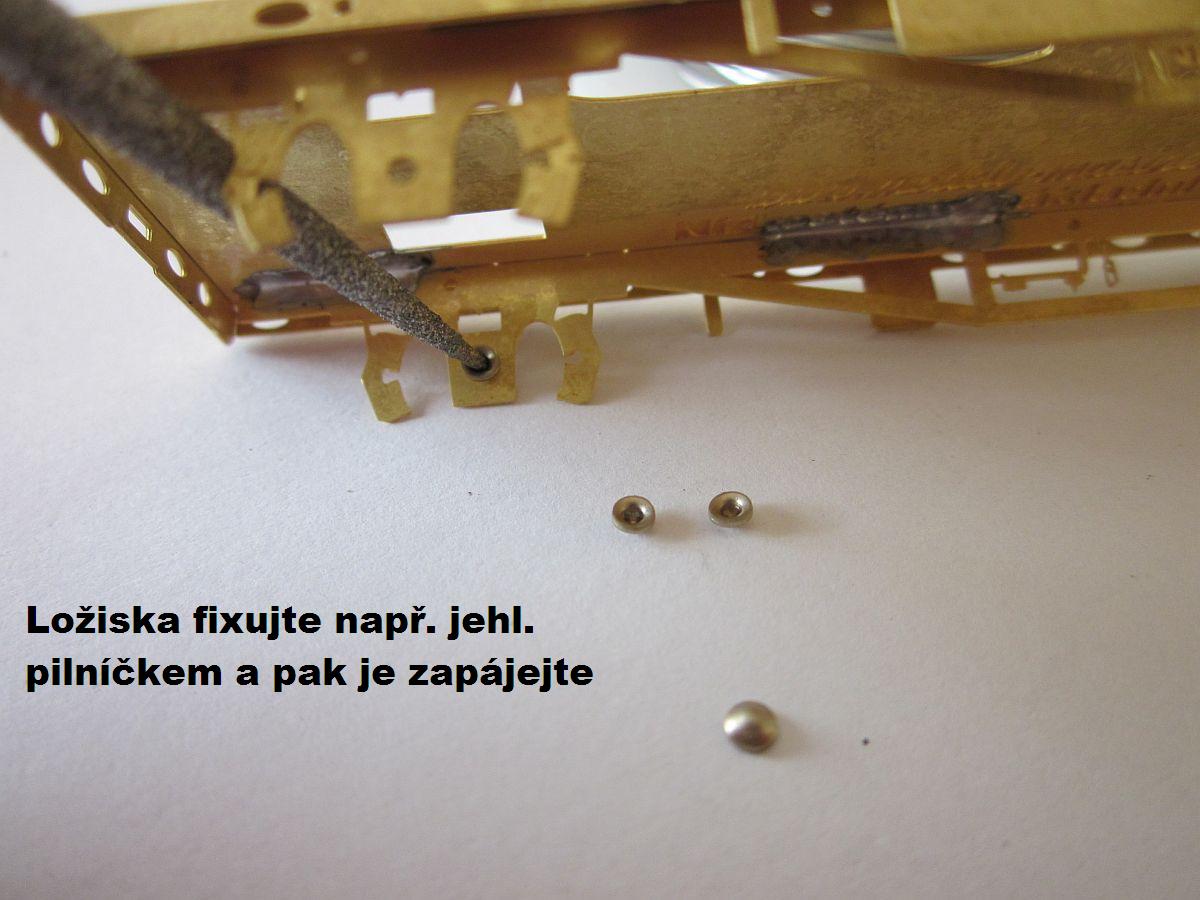

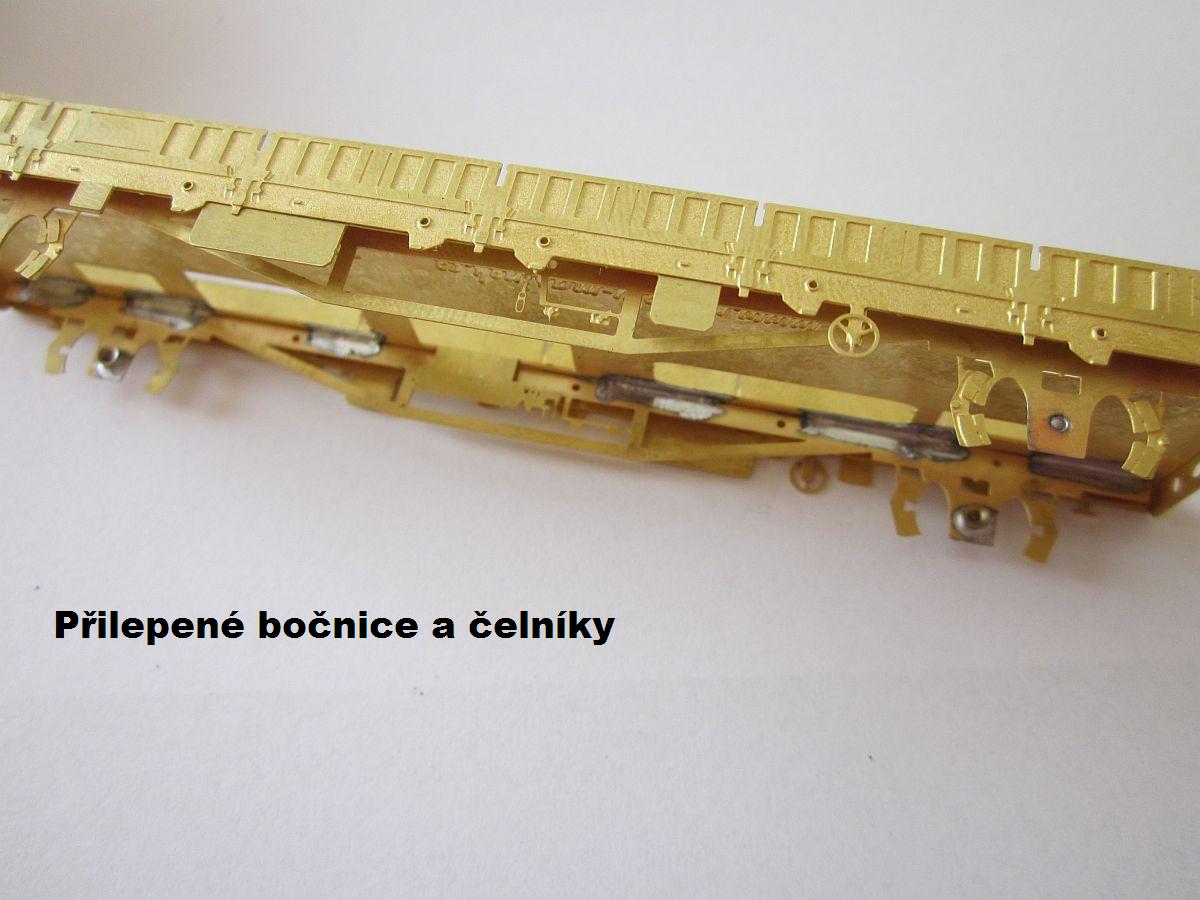

Je tu více lepení, než samotného pájení

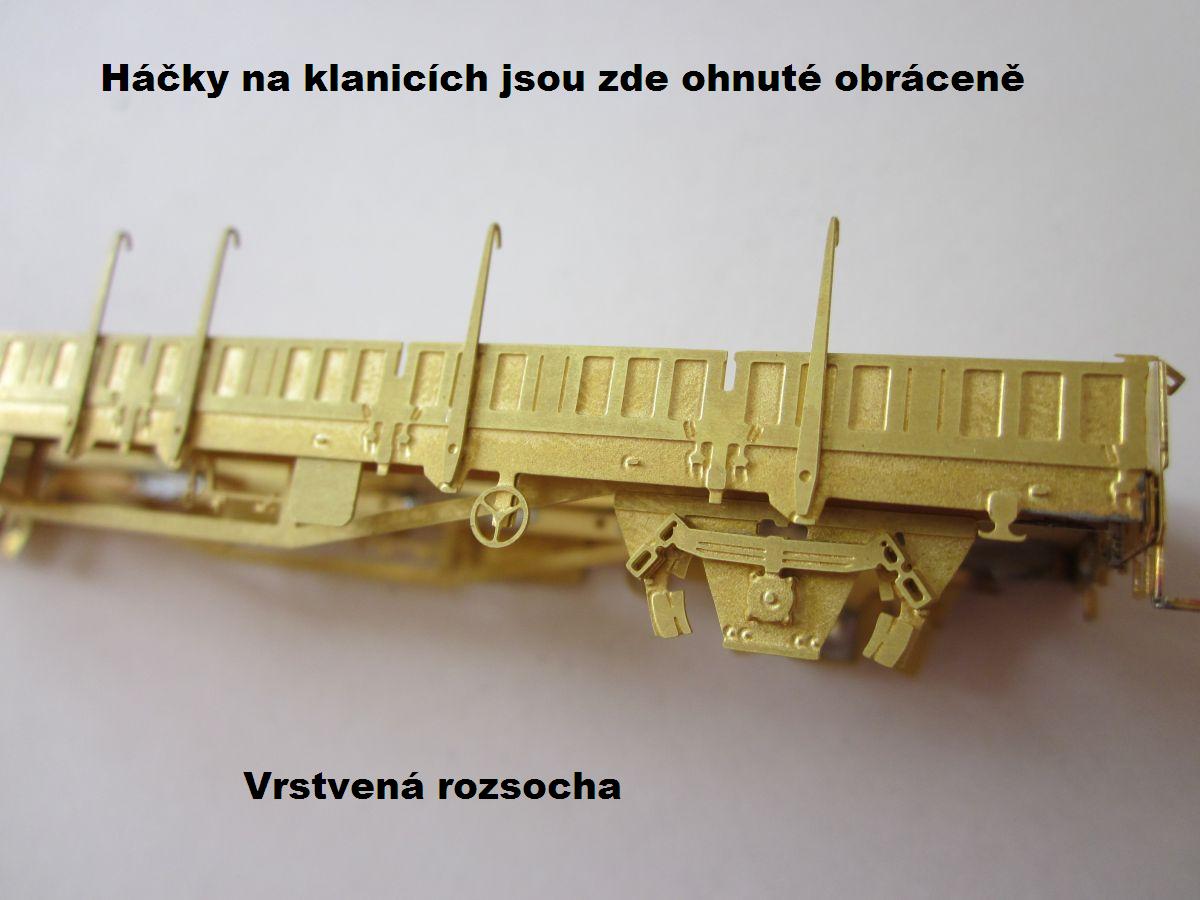

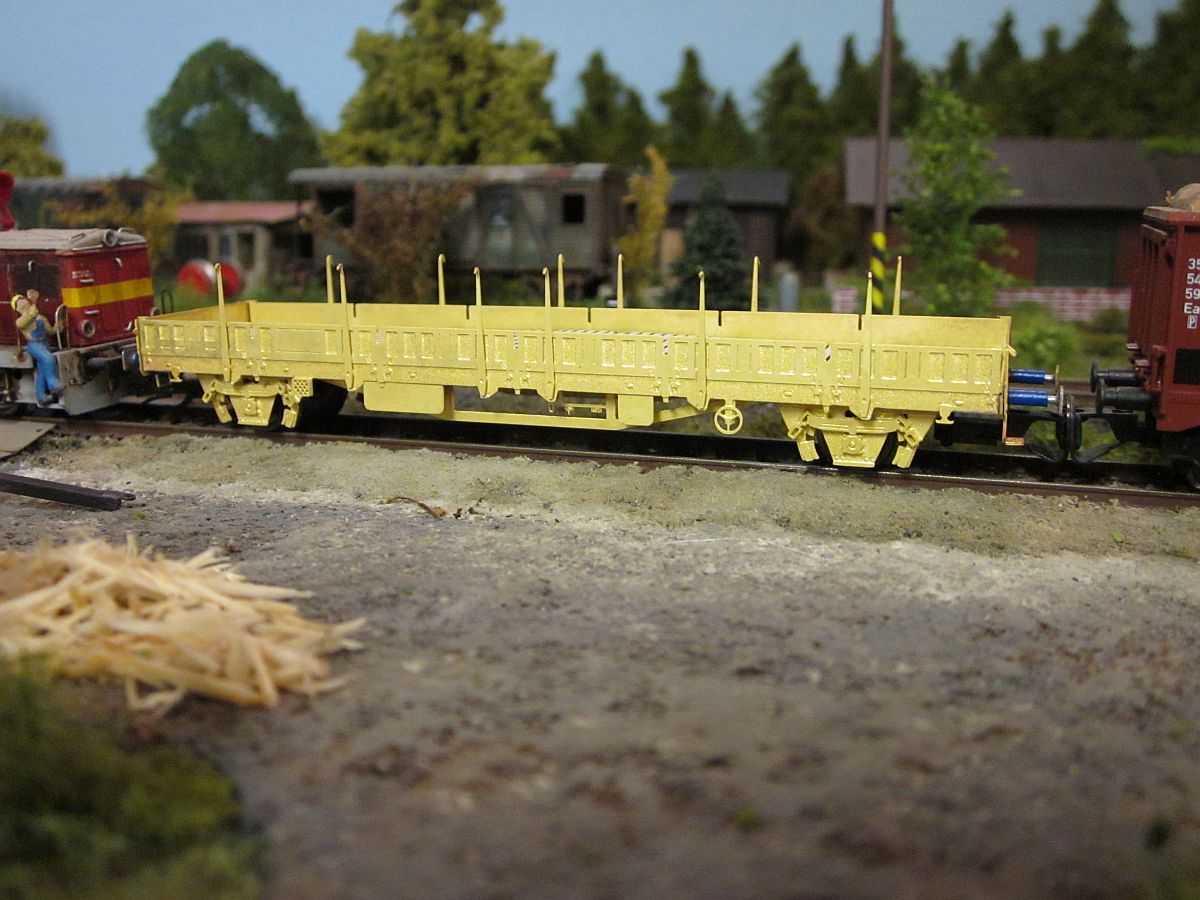

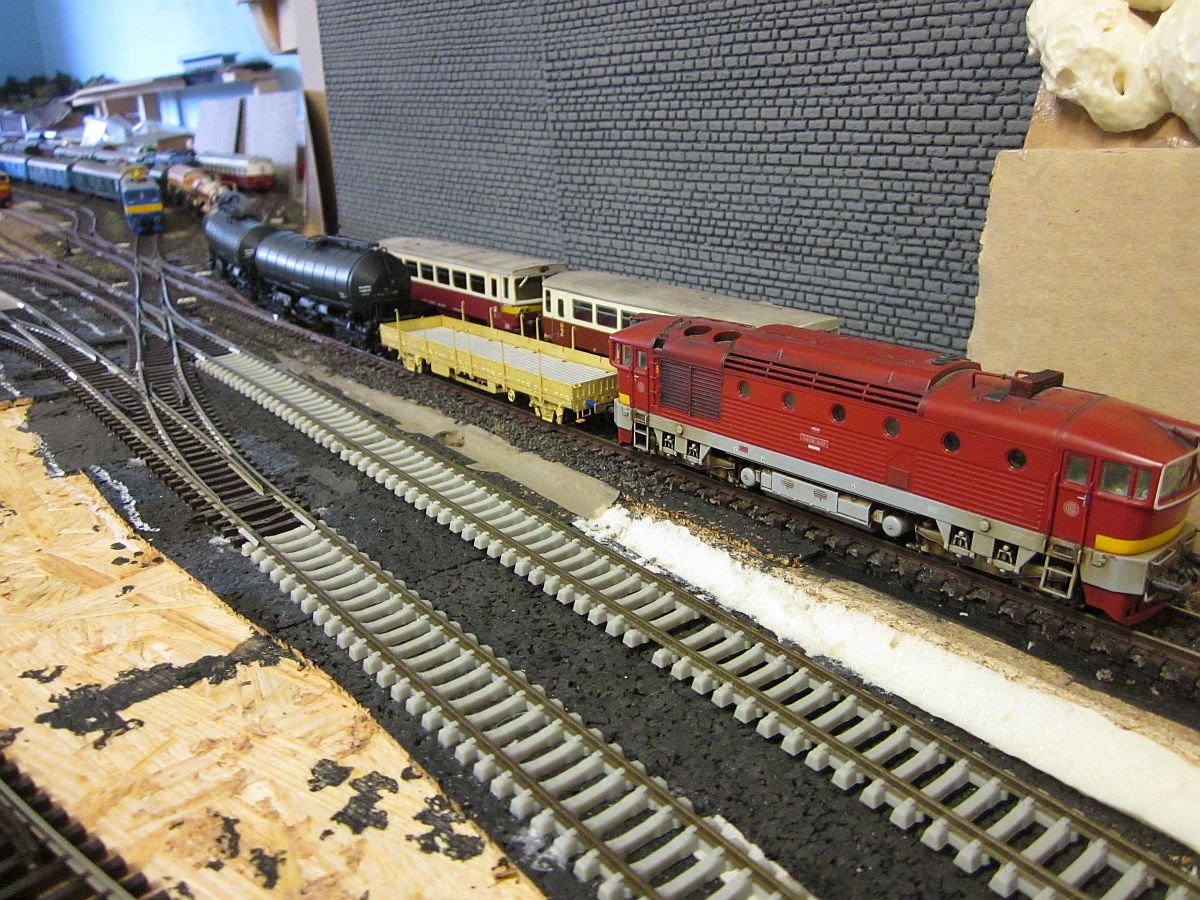

Testy v závěru stavby vozu TT

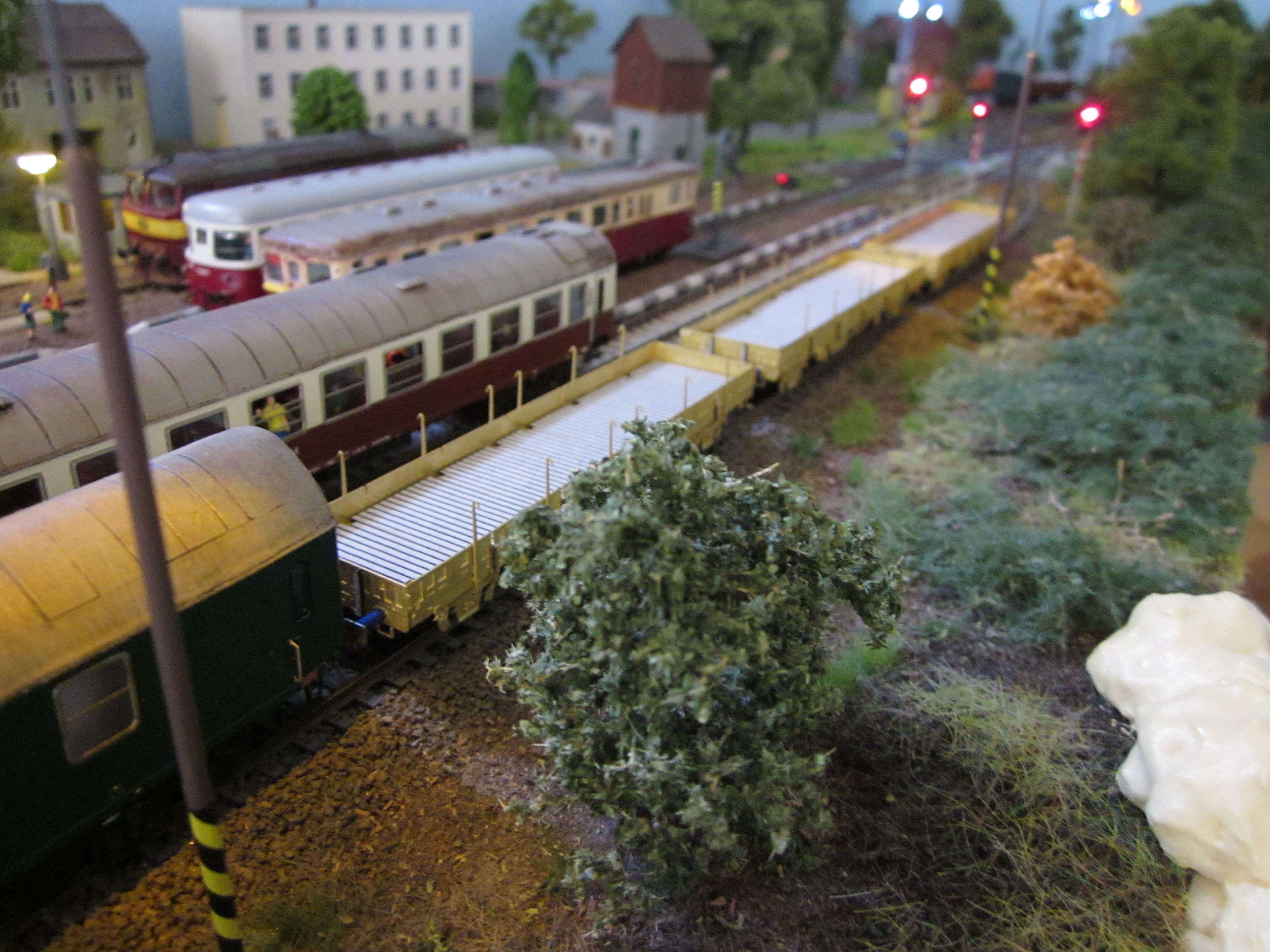

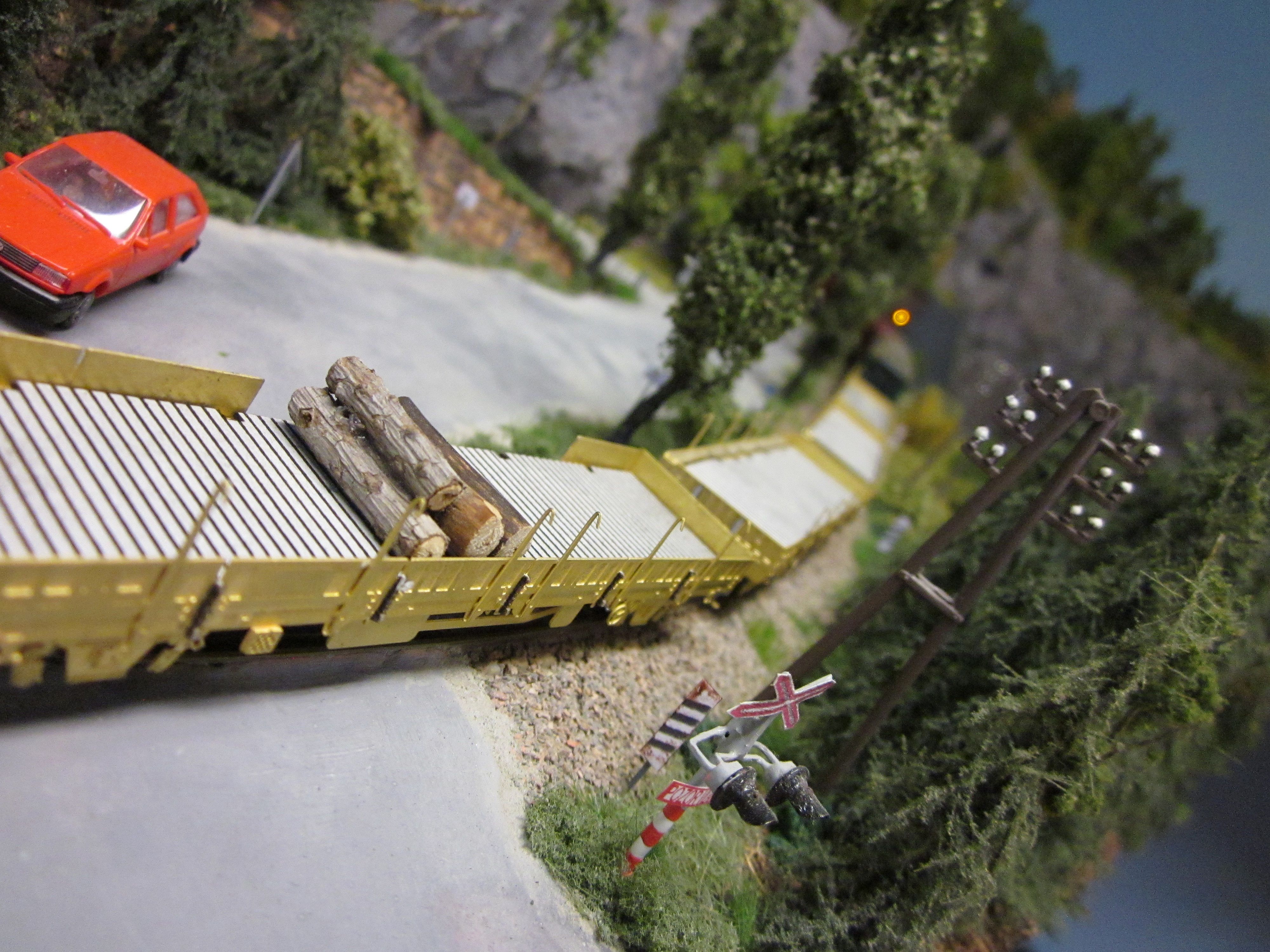

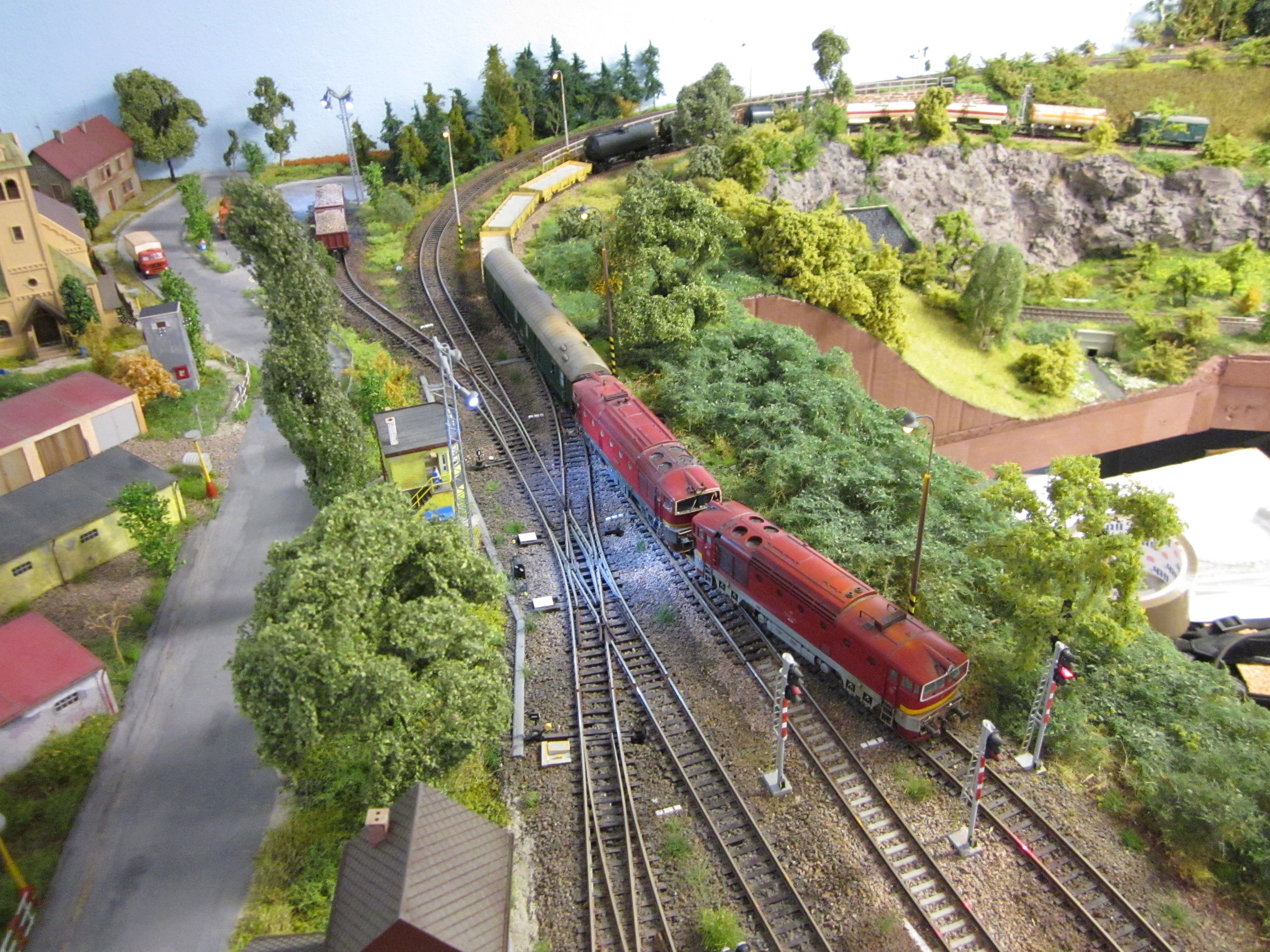

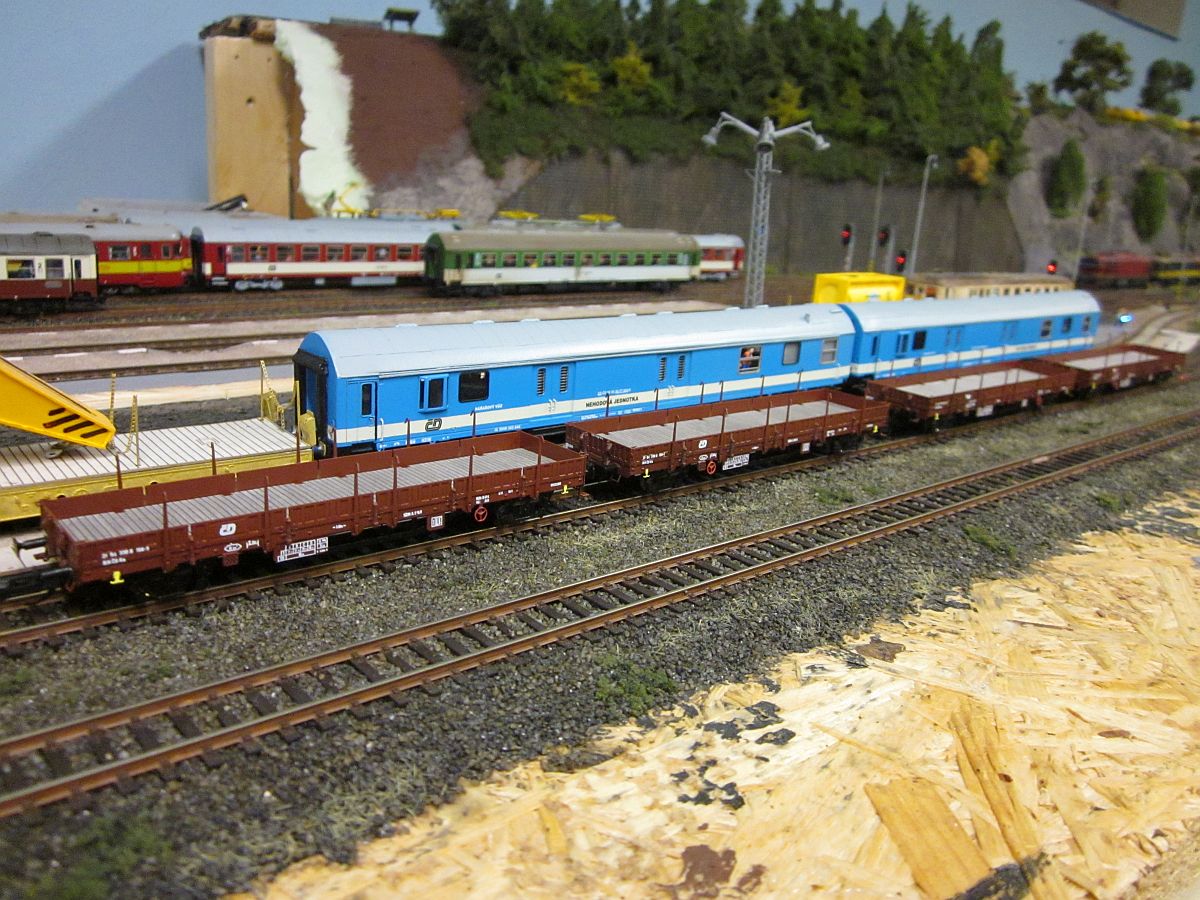

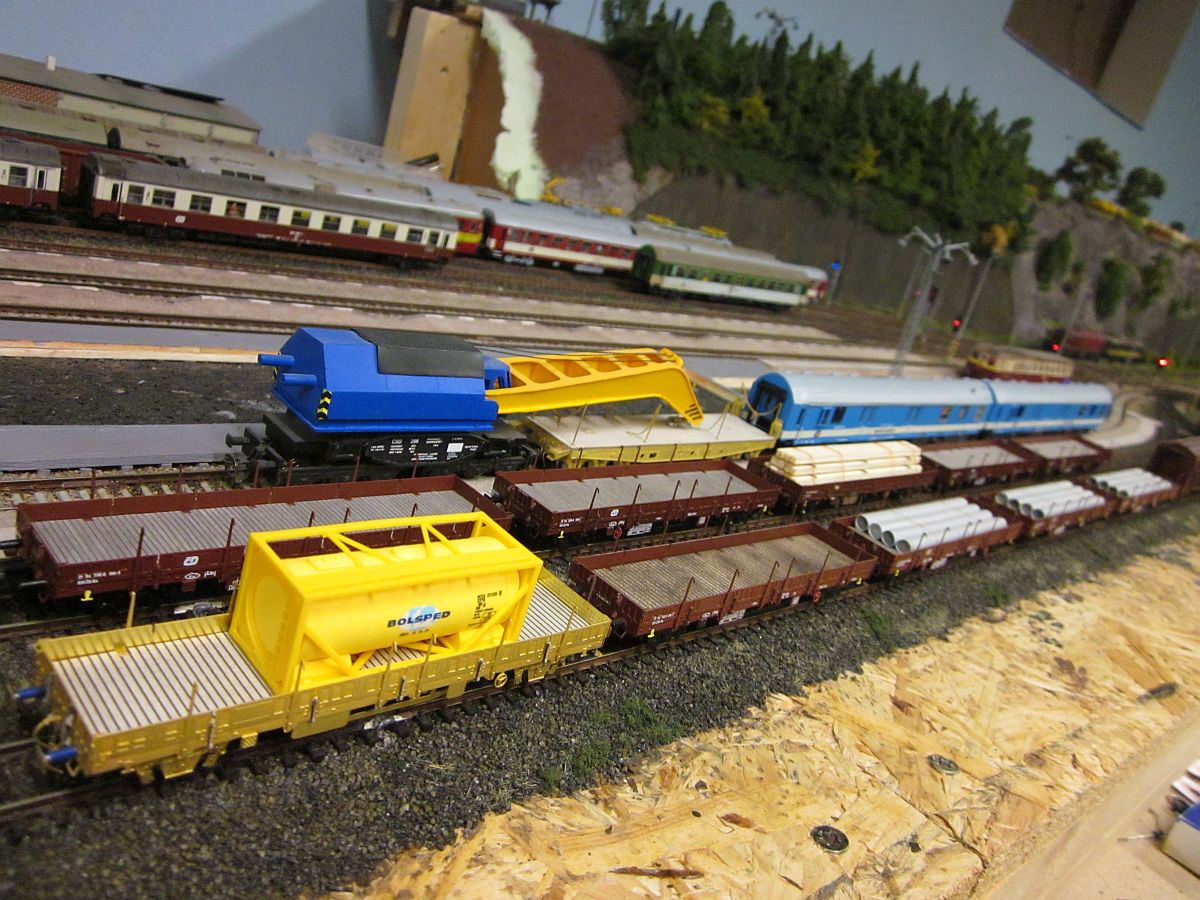

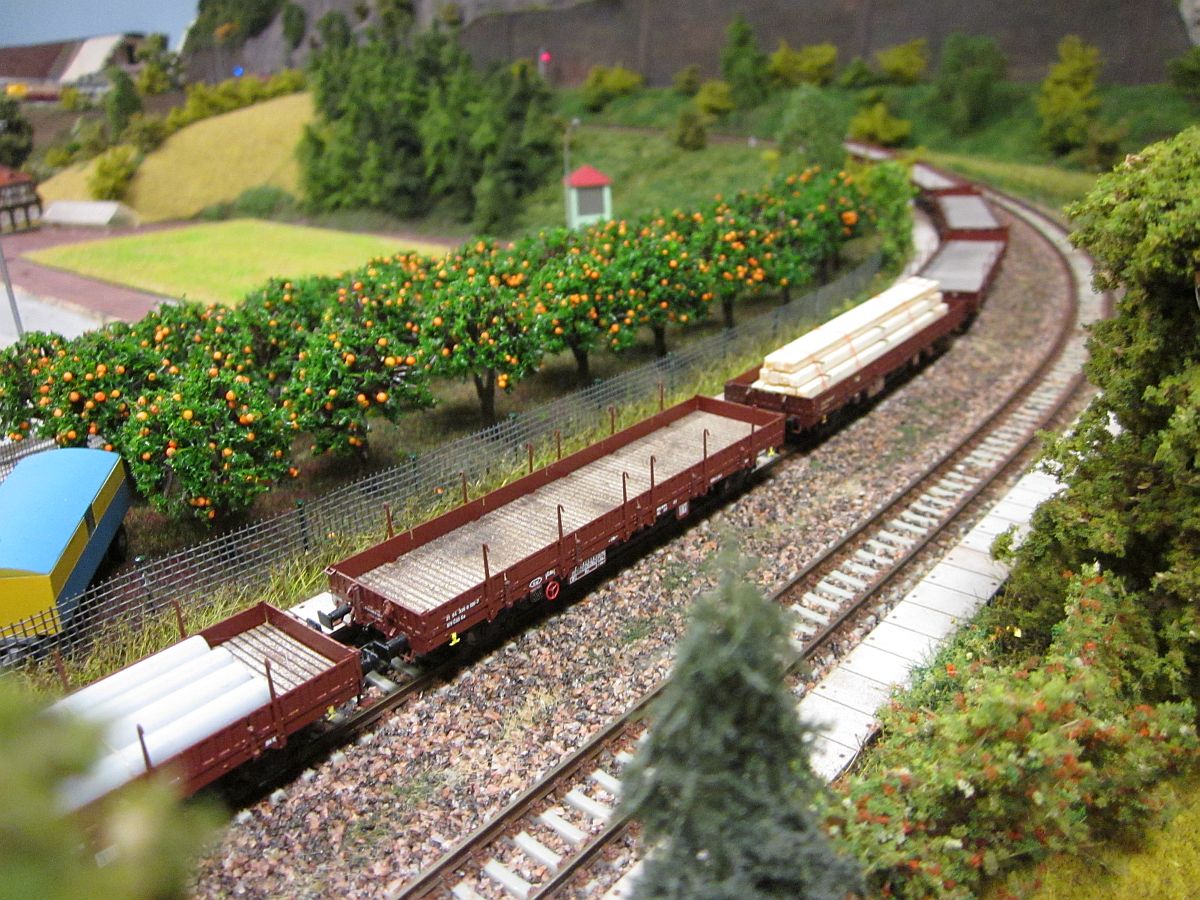

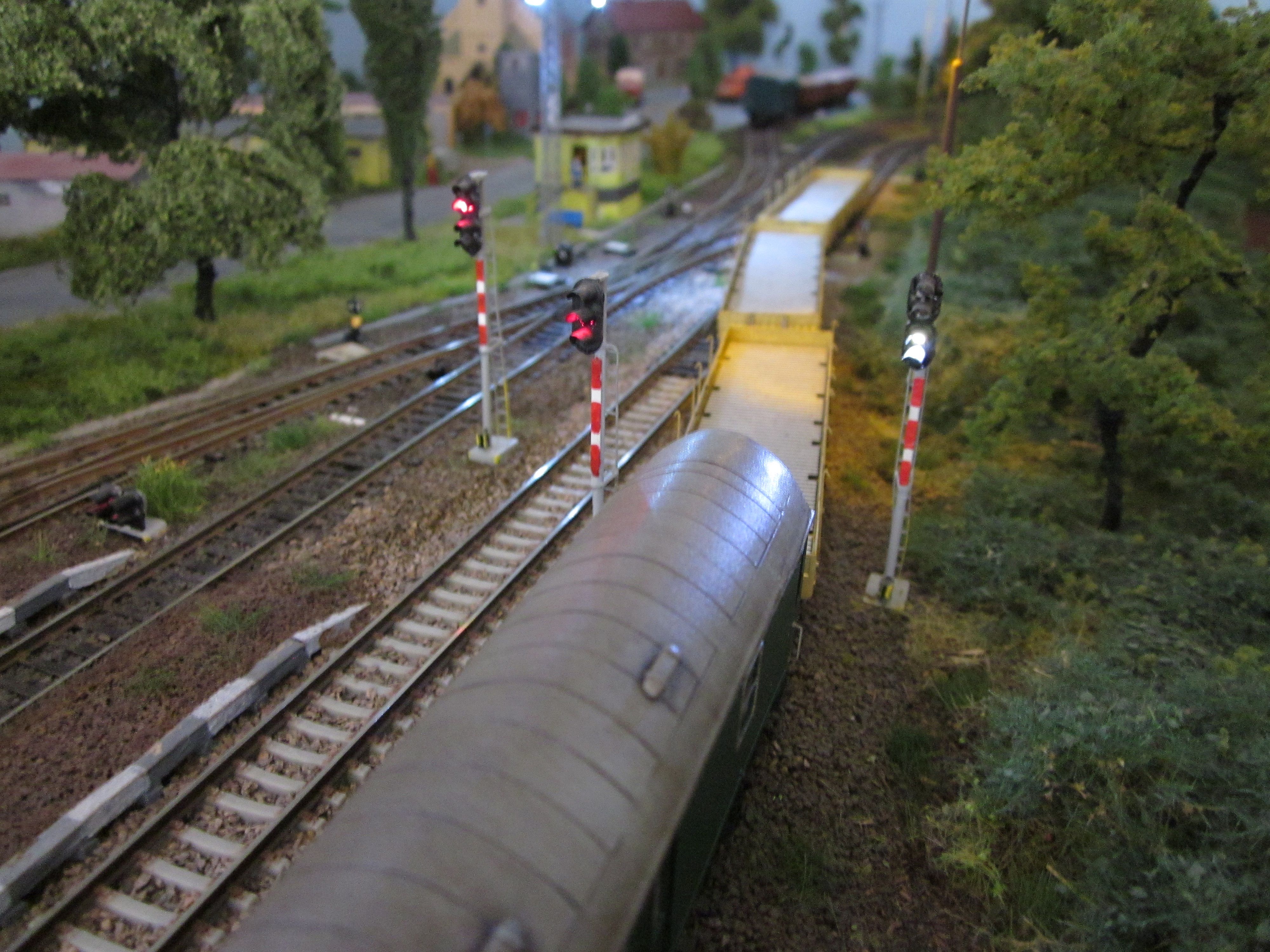

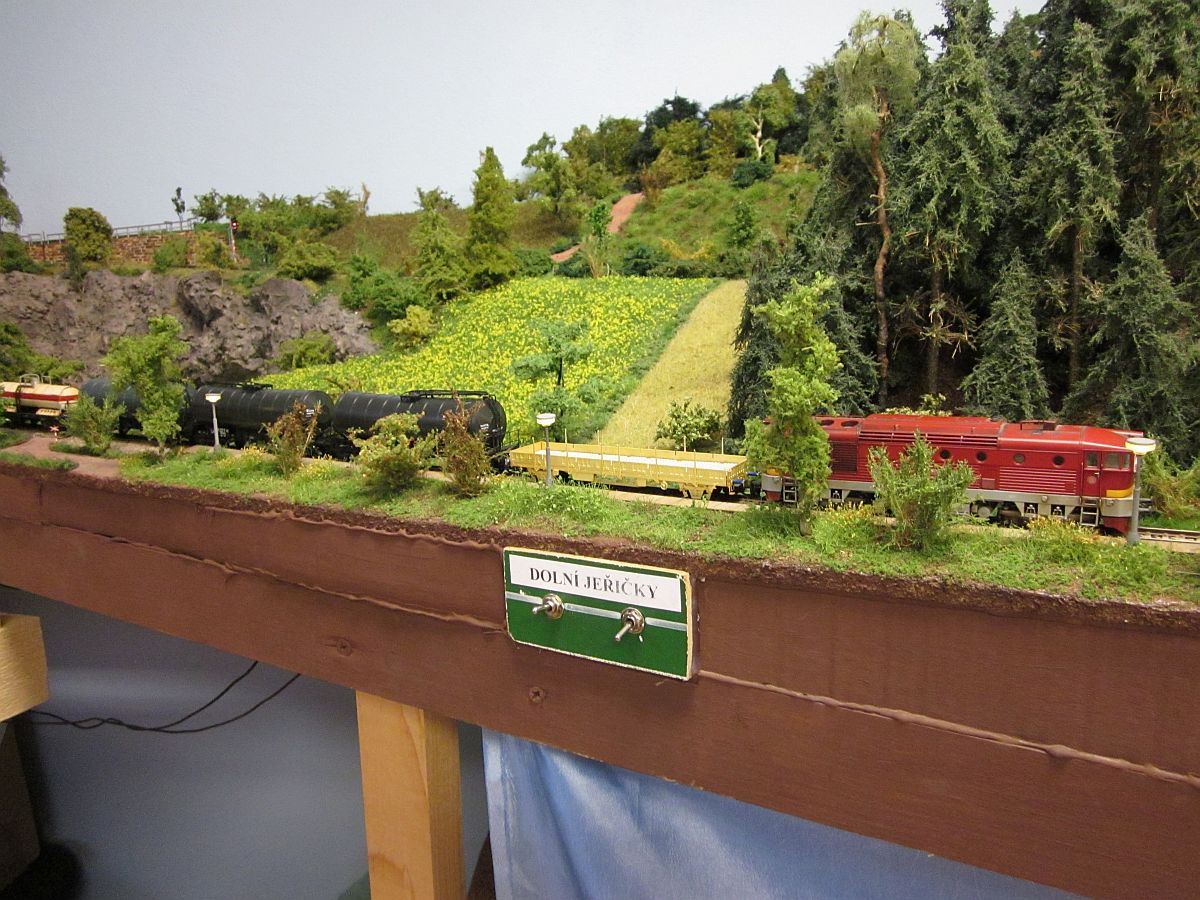

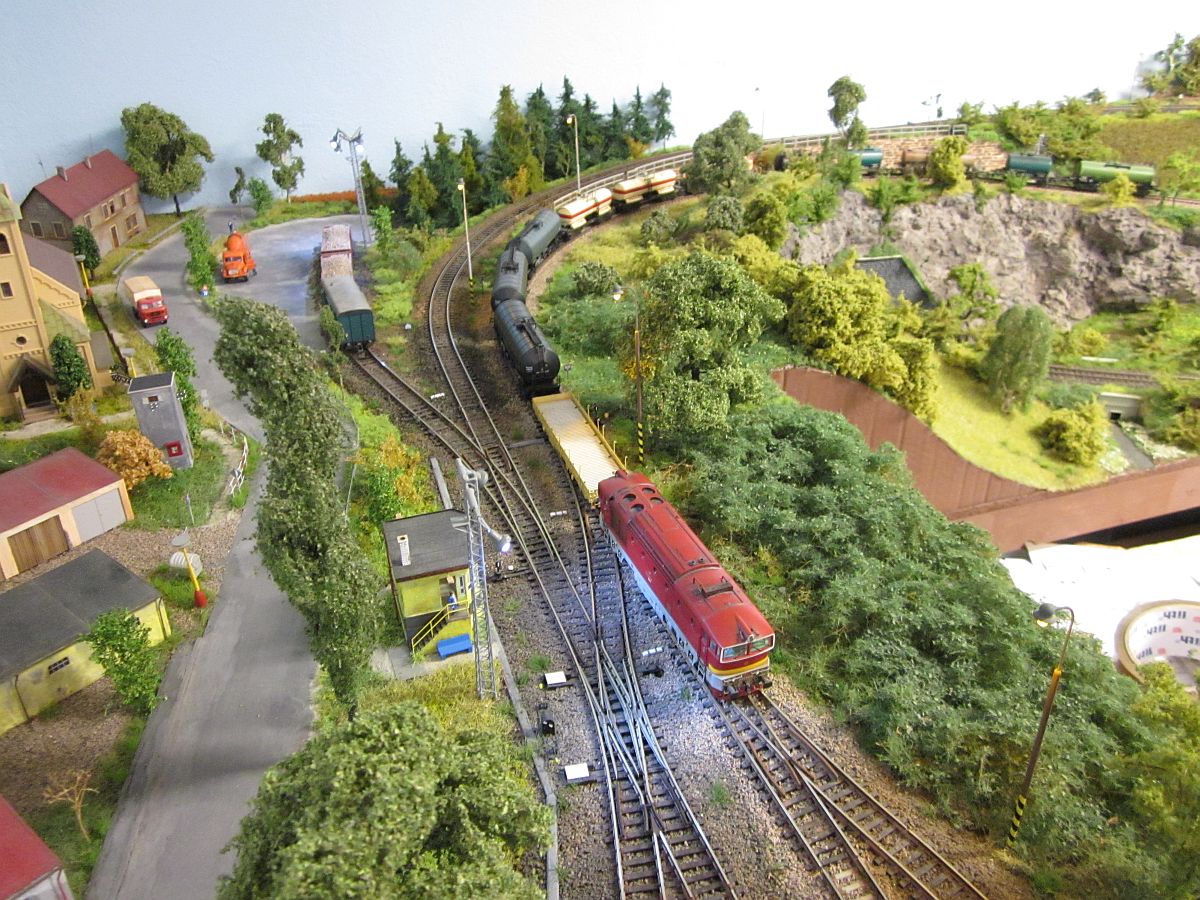

Pár pohledů z kolejiště

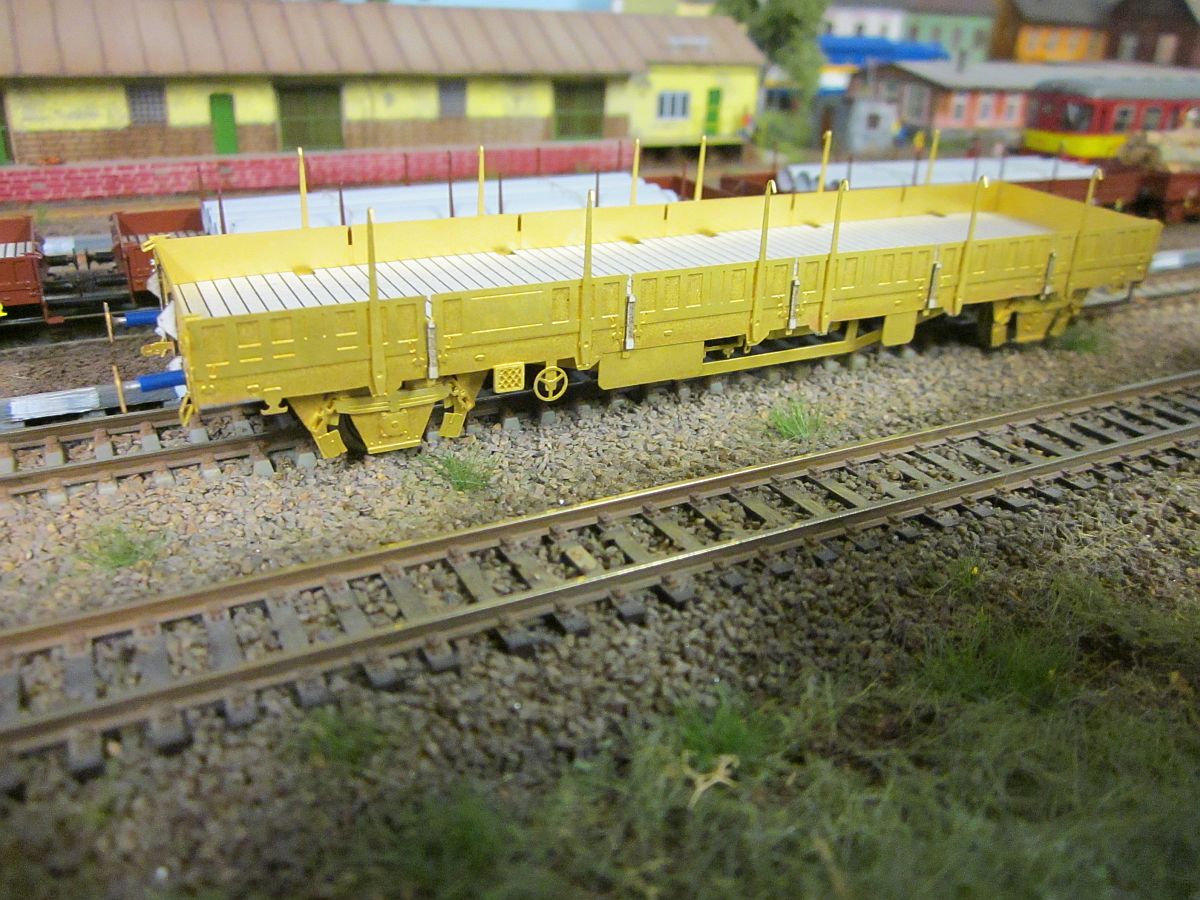

Vůz se dá využít jak v nákladním vlaku, tak do depa, nebo do pracovního vlaku :)

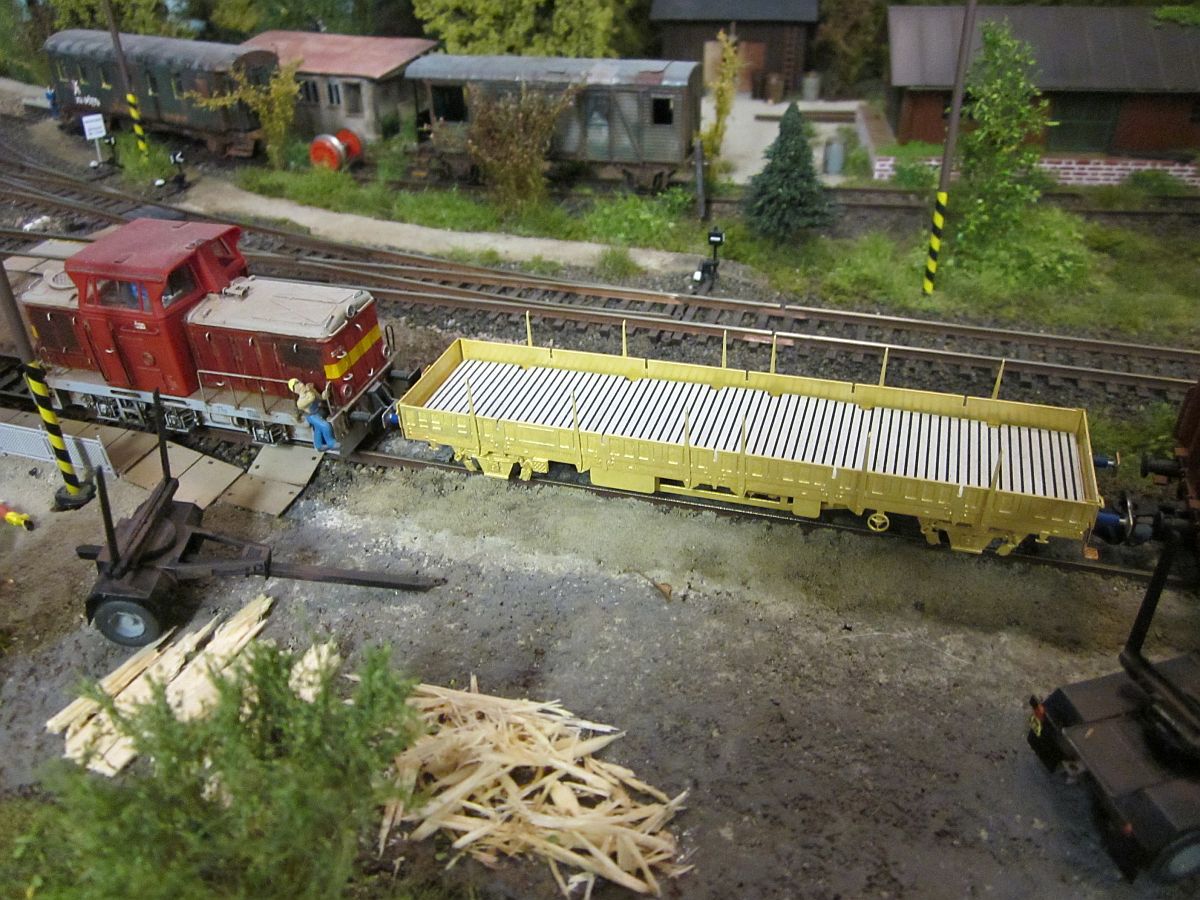

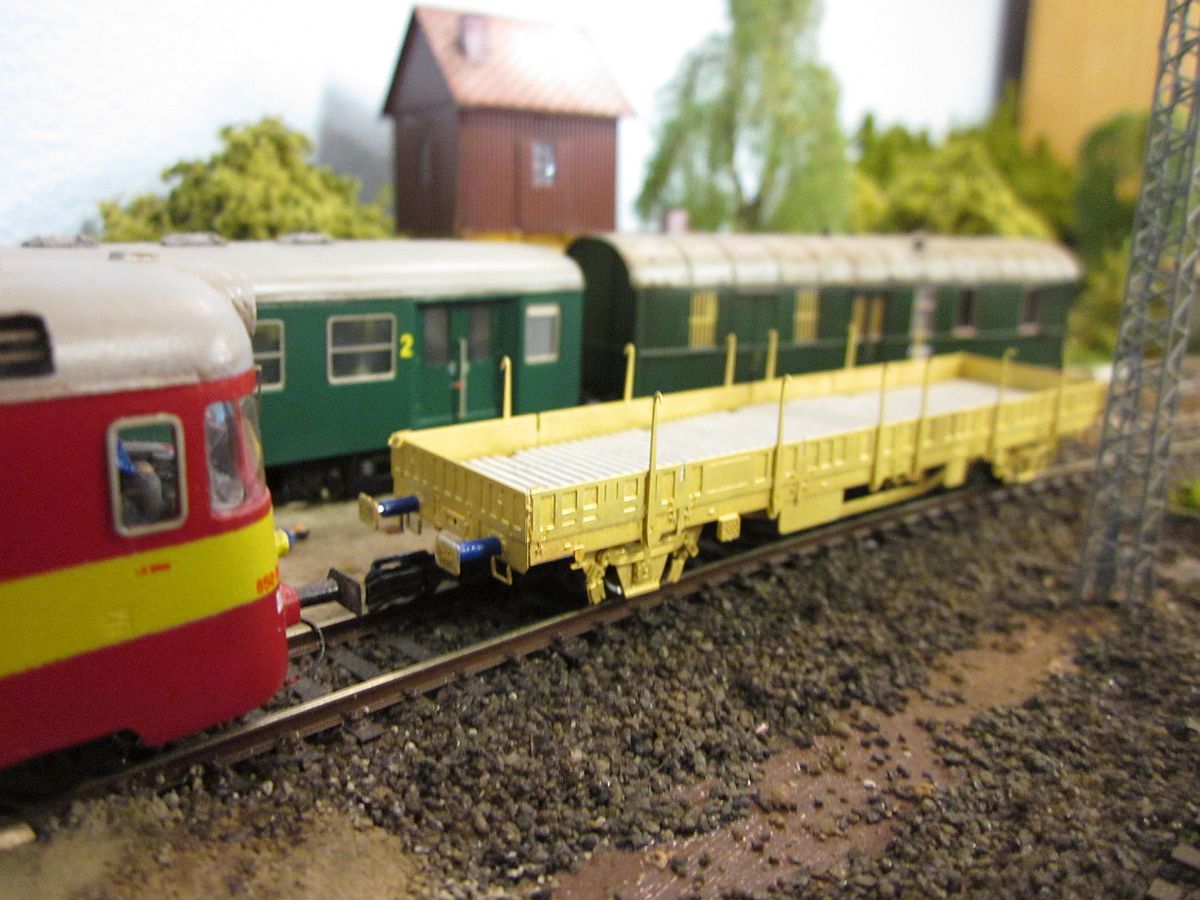

A zde byl vůz podroben testům jízdy, i bez dotěžování jel vůz bez problémů :)

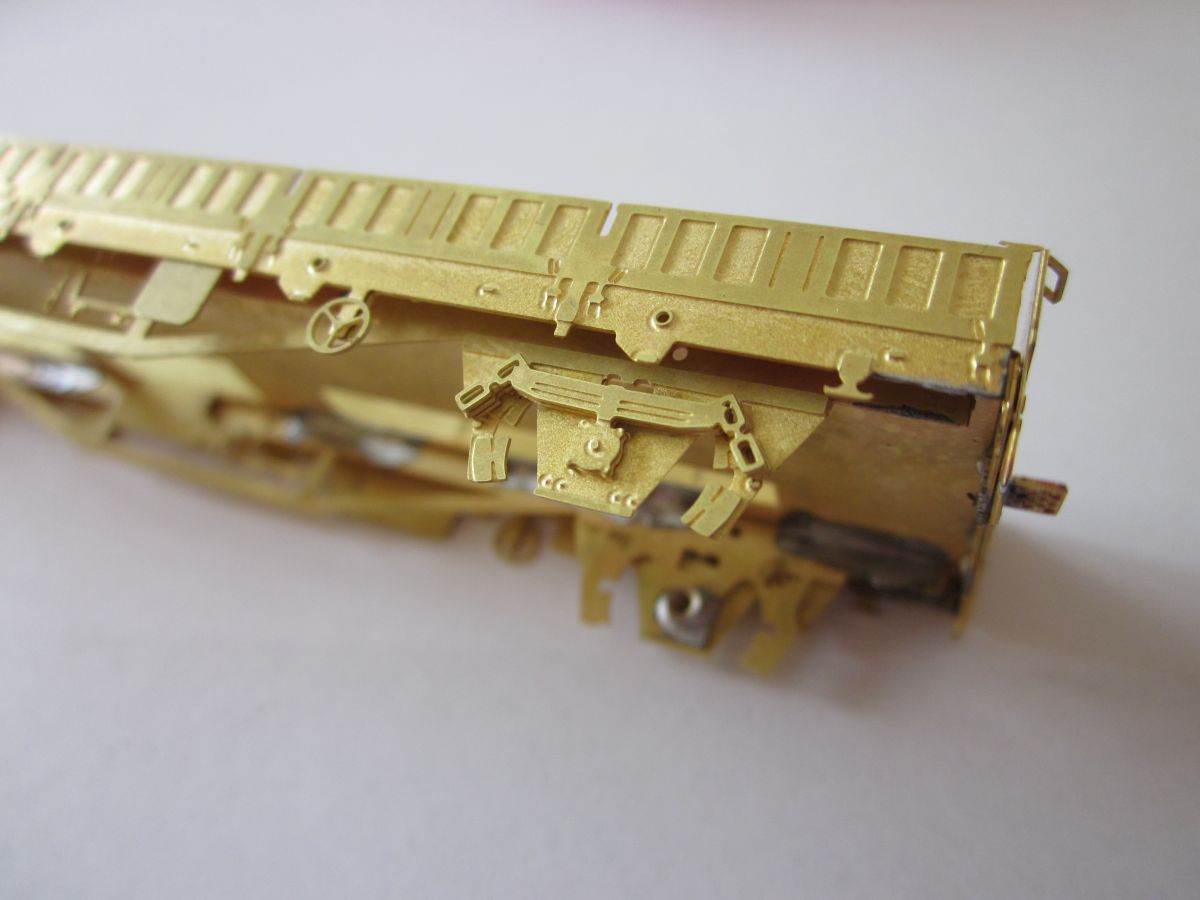

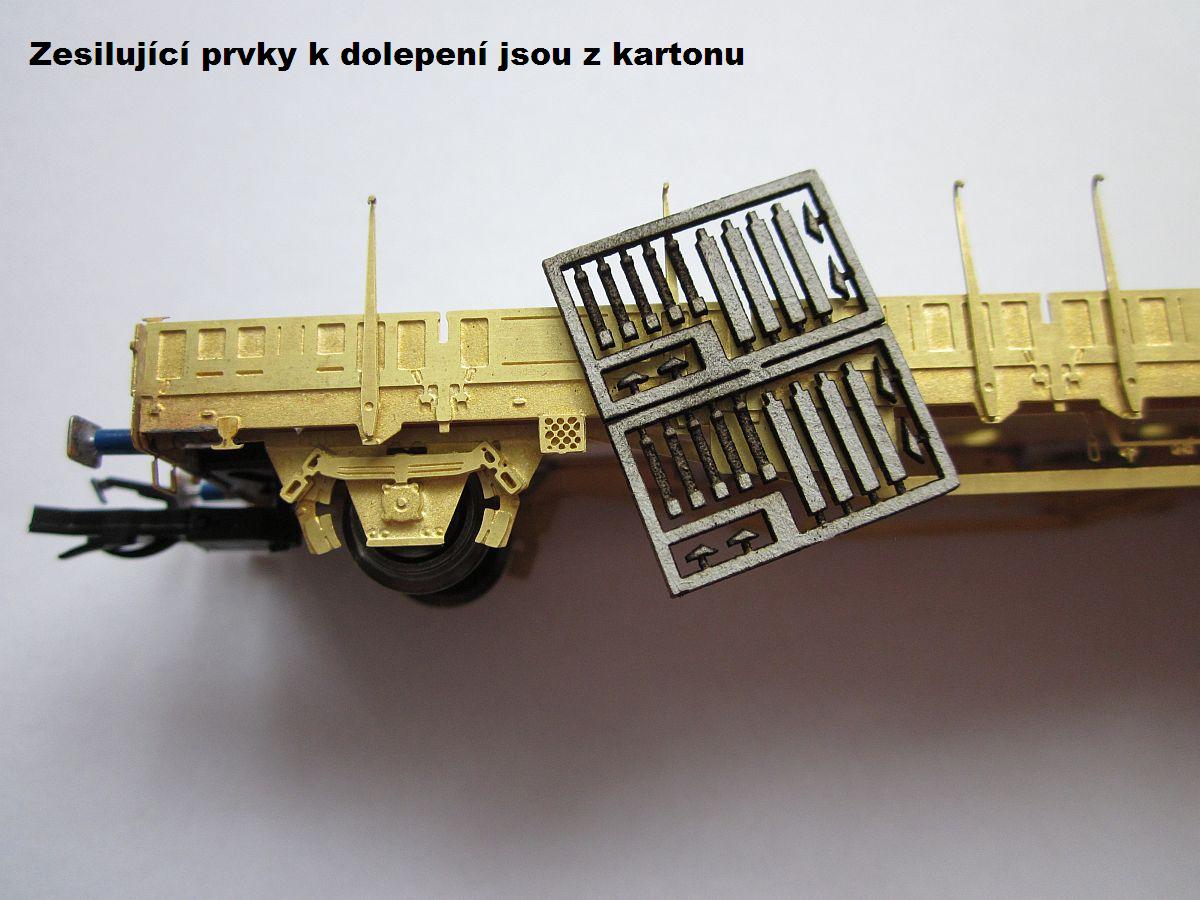

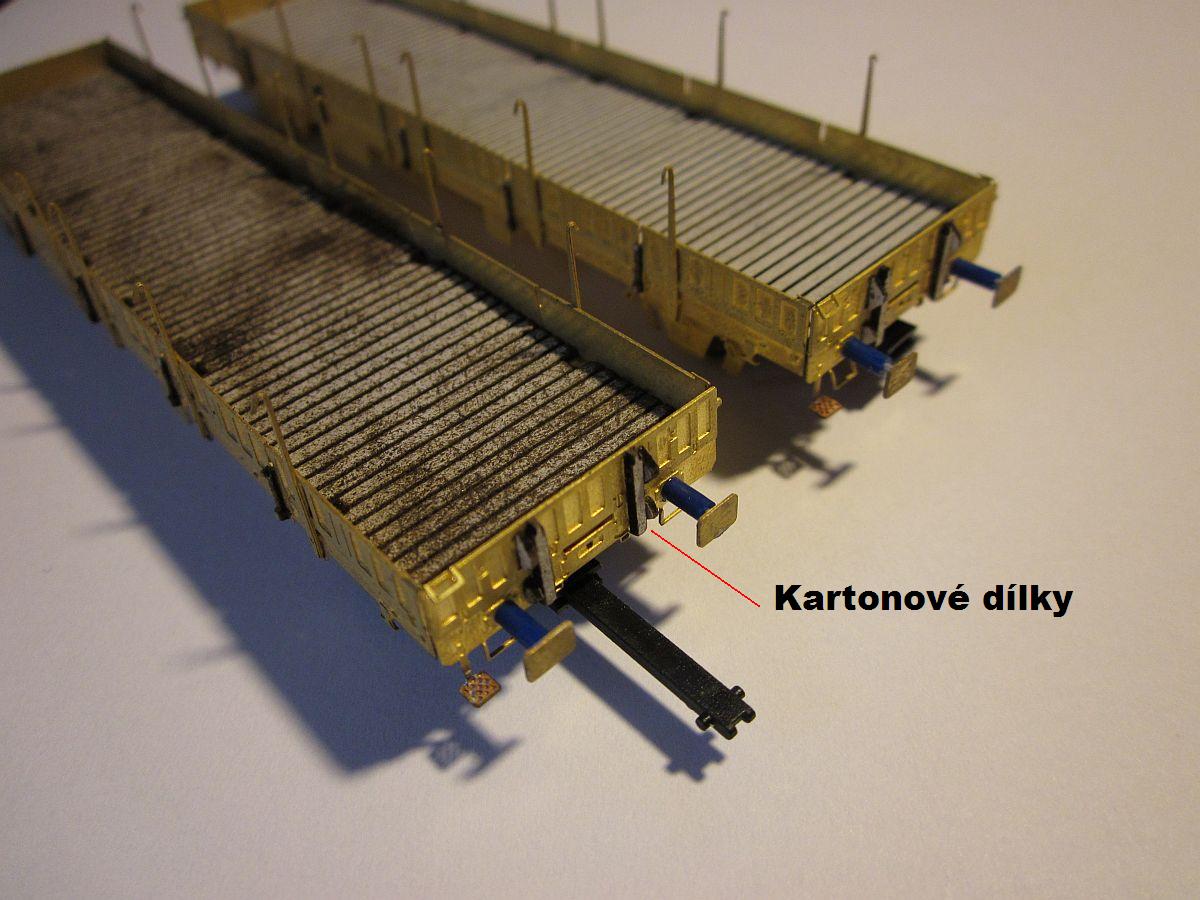

Na vůz ještě přijdou přilepit drobné zesilující kartonové dílky...a už se může lakovat :)

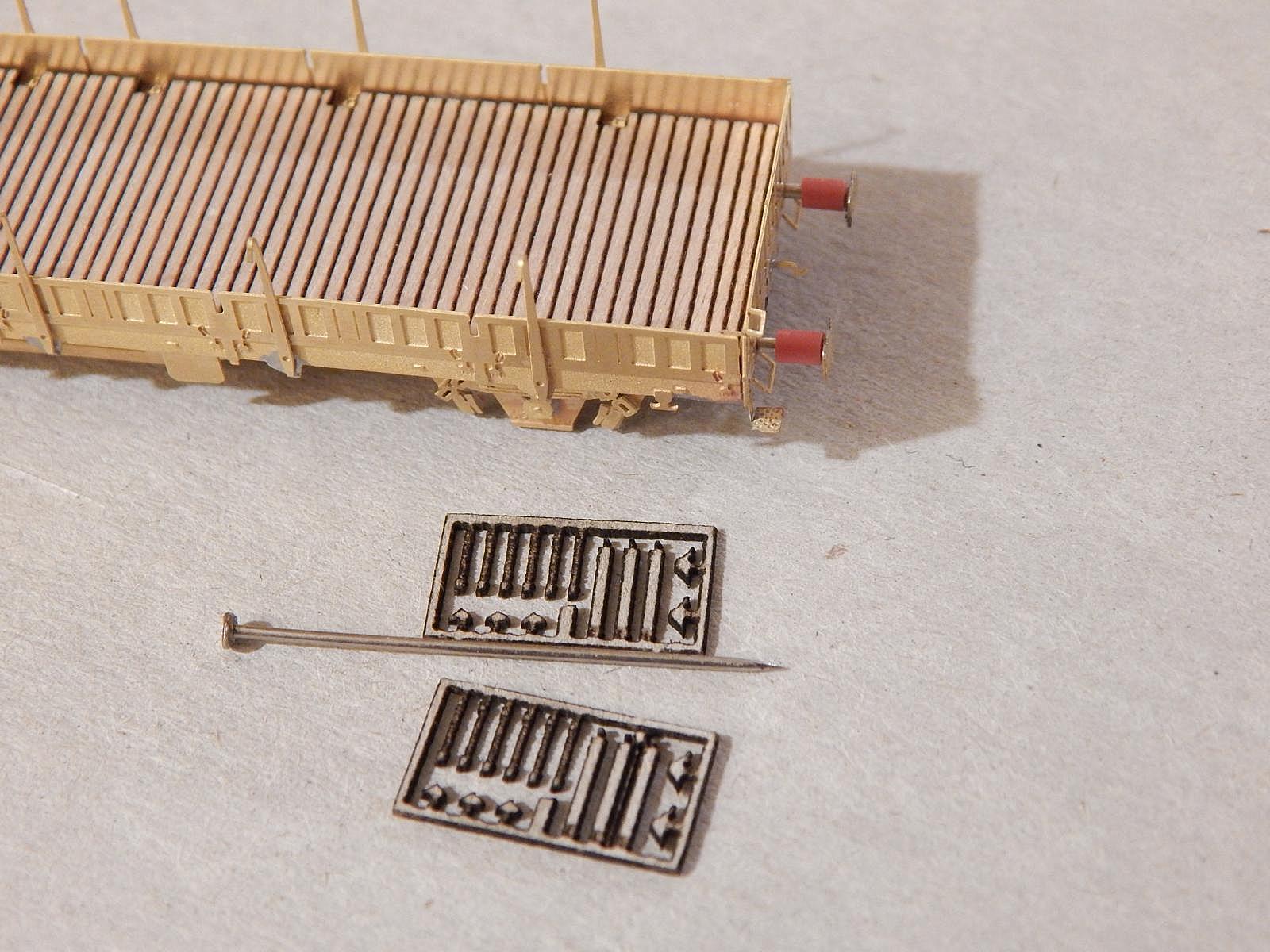

Z leptu v rámečku ještě zůstala šroubovka, háky a brzd. hadice - vhodné spíše pro maketky v depu...

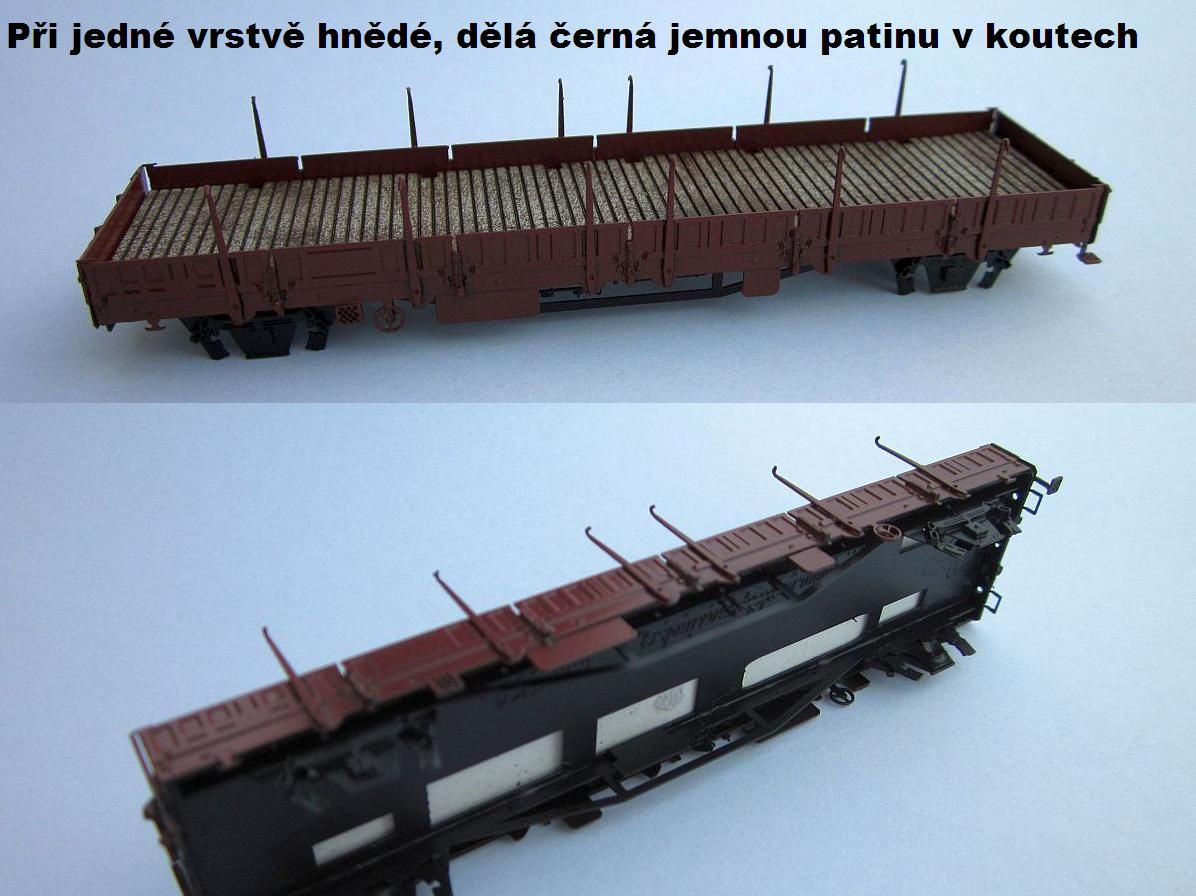

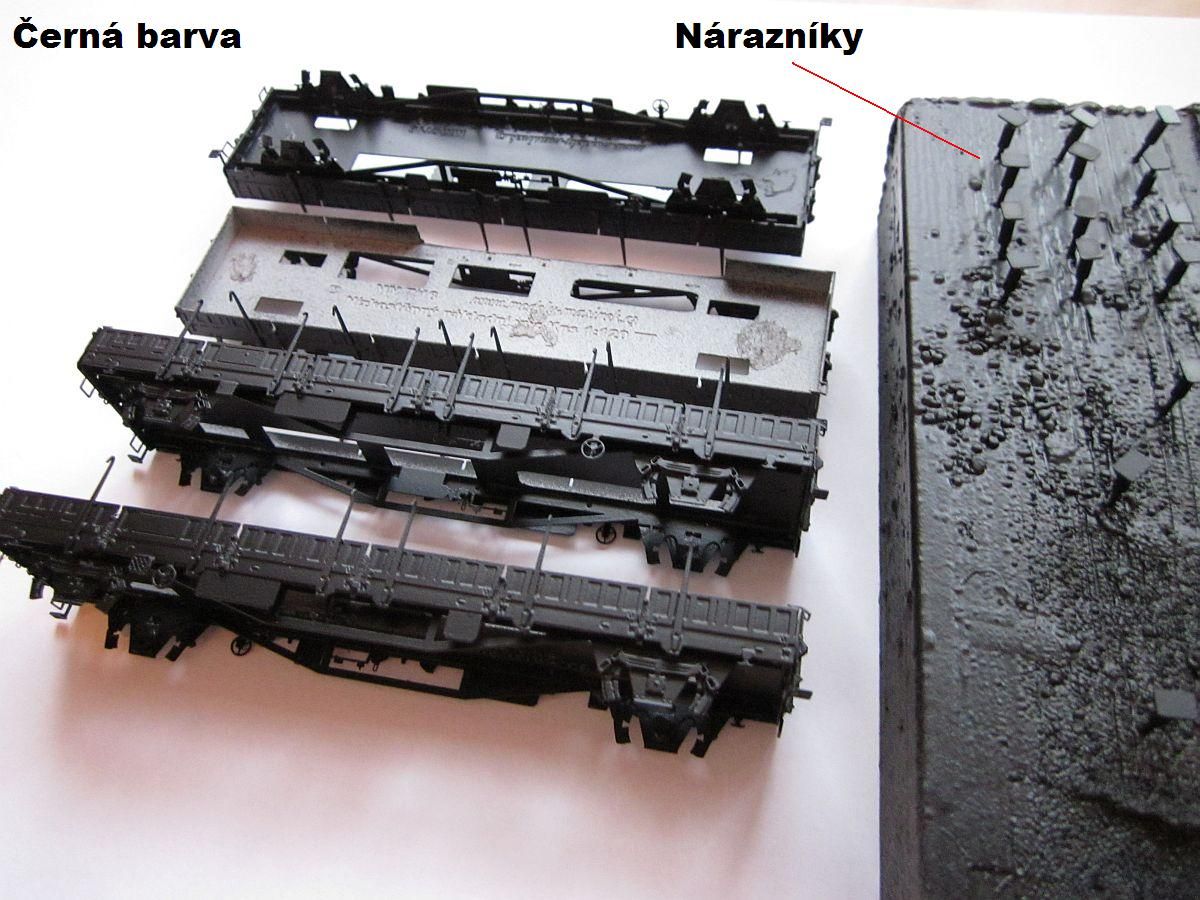

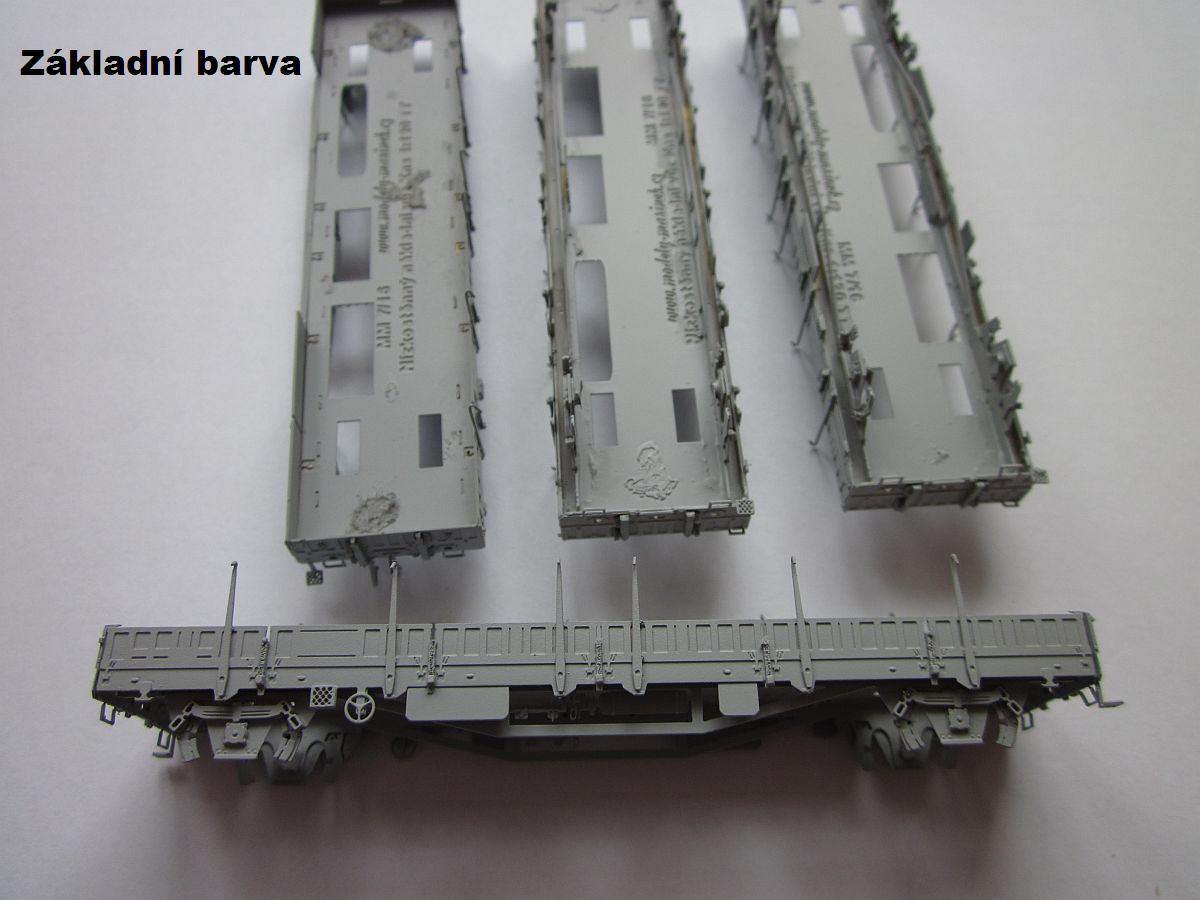

Lak / Obtisky / Lak

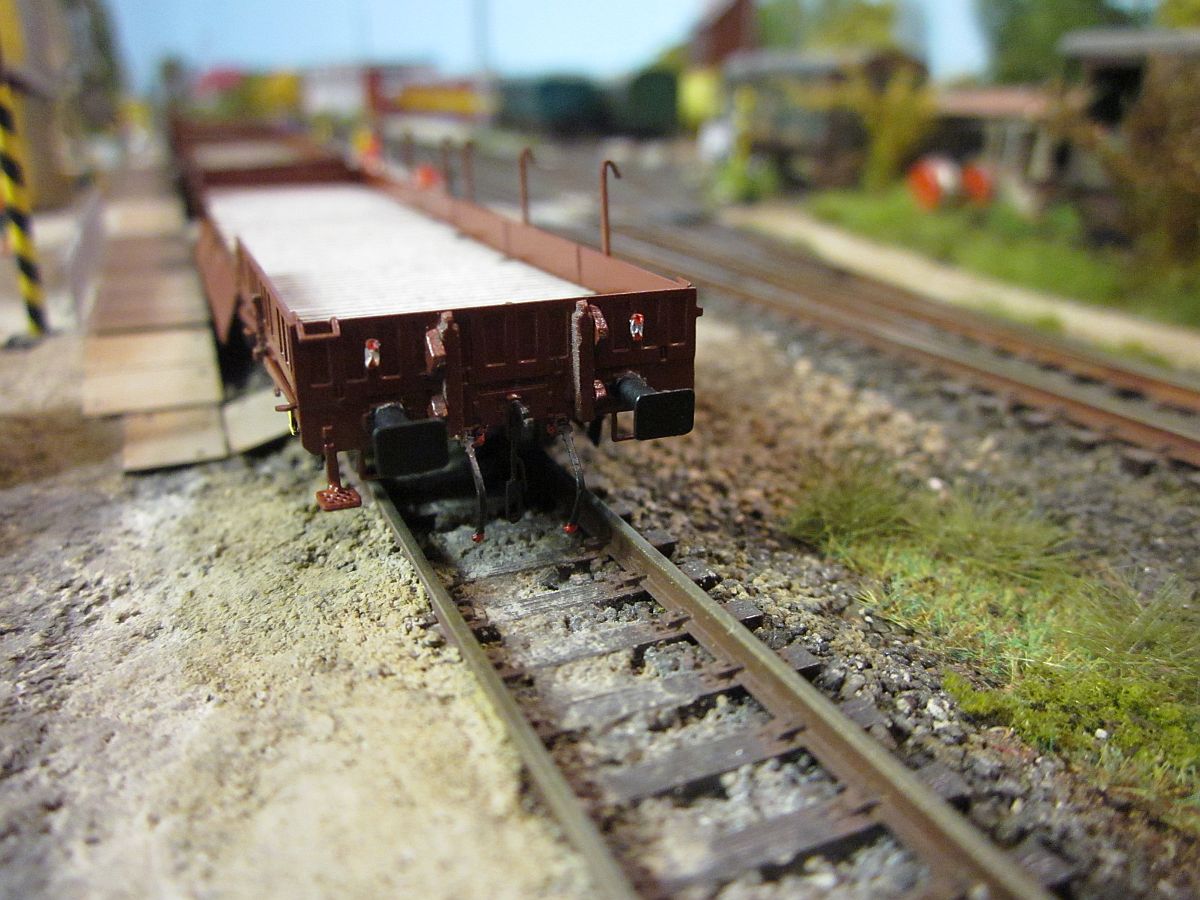

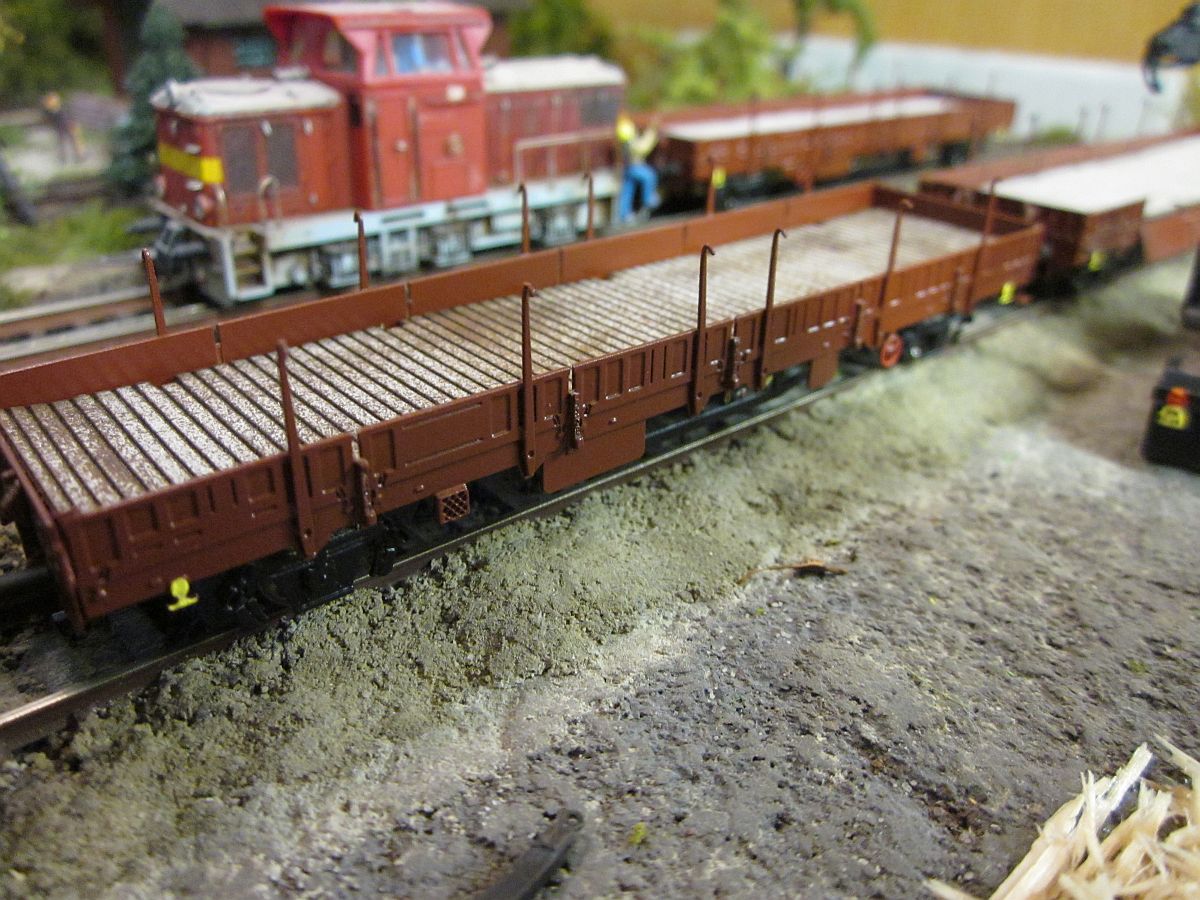

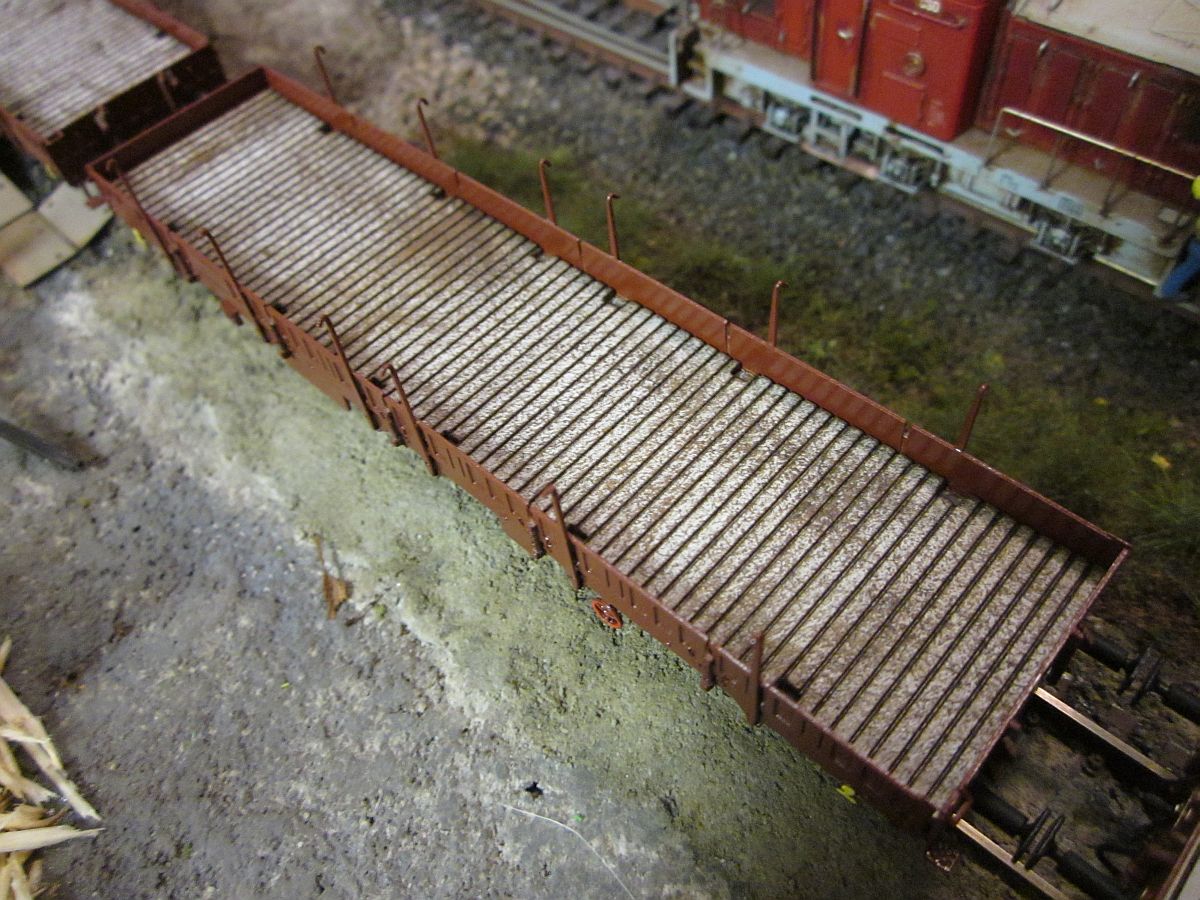

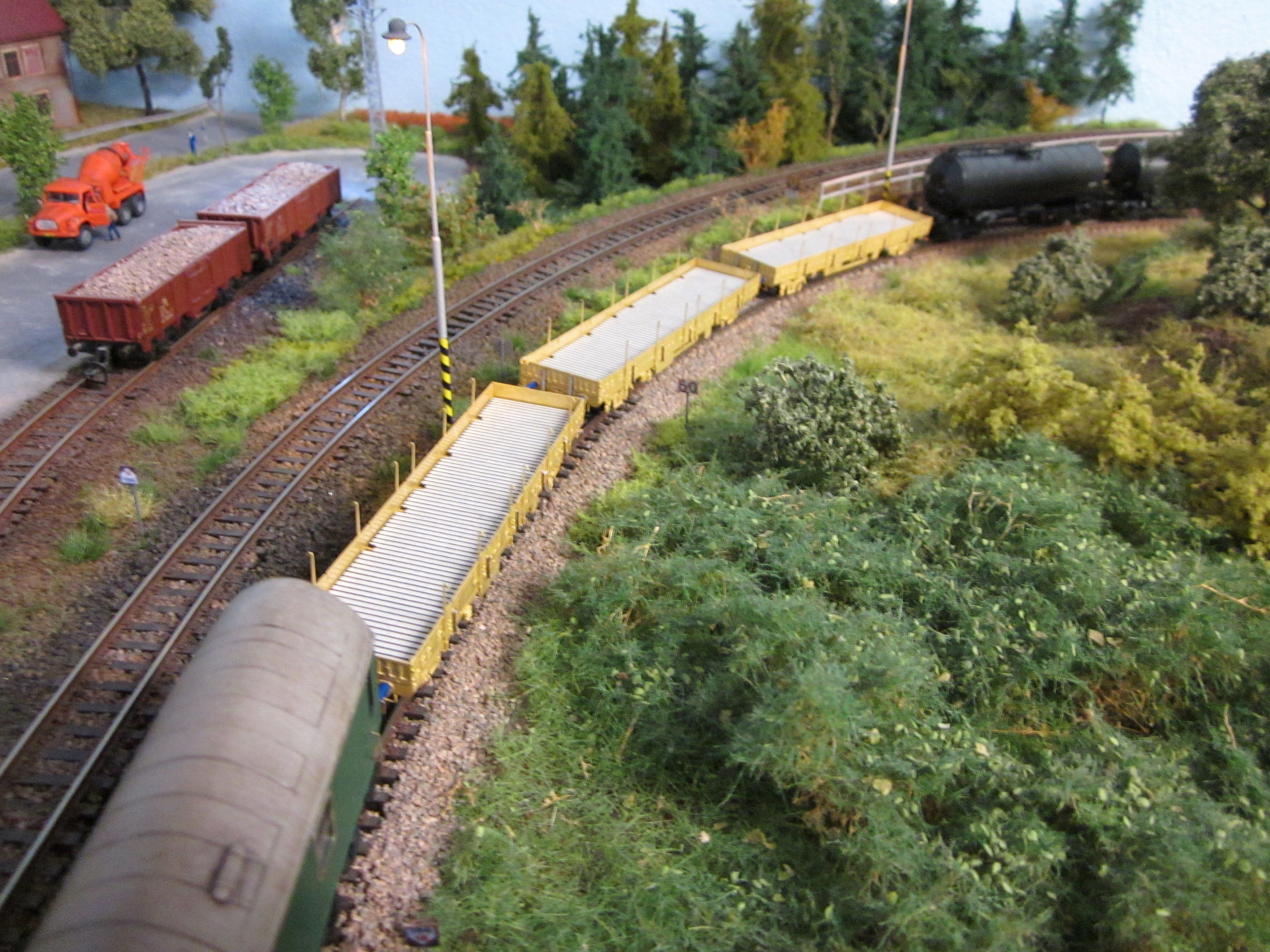

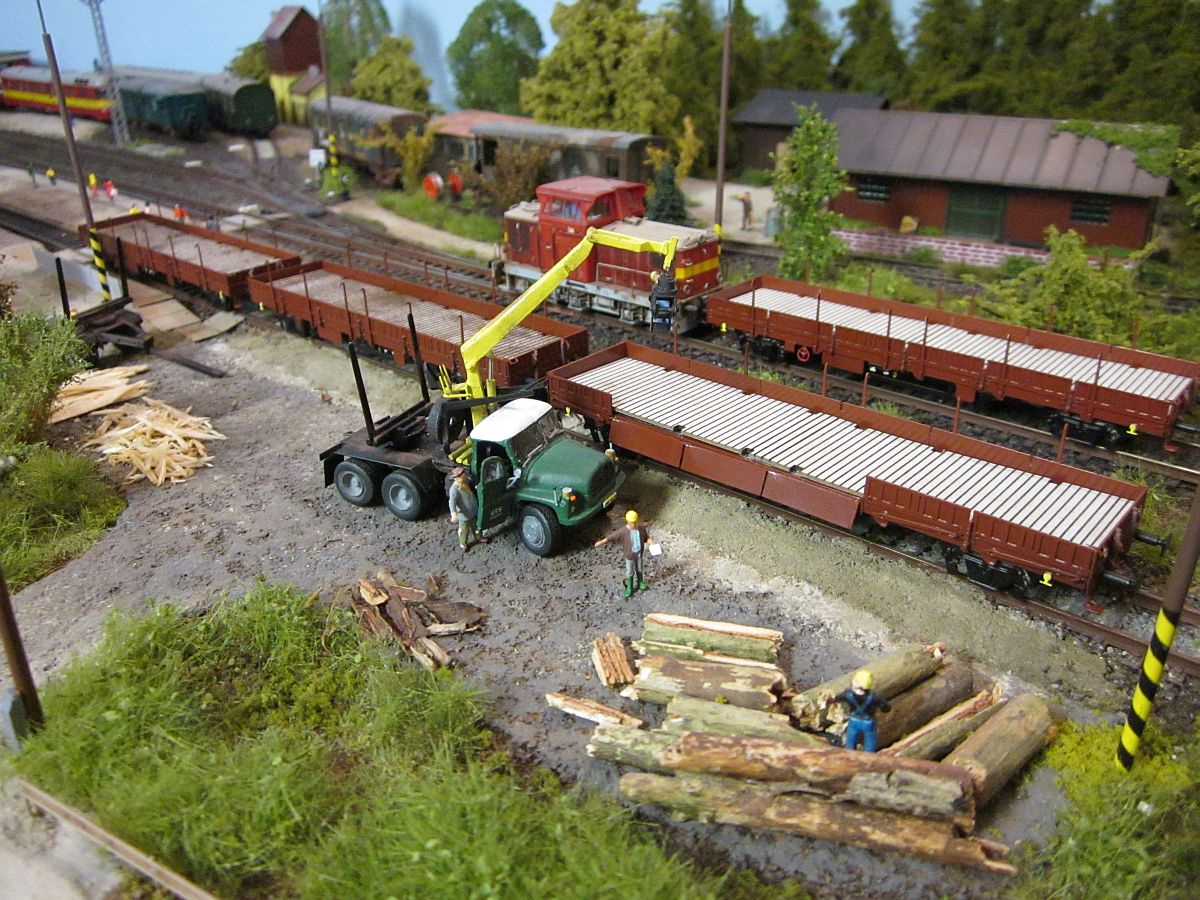

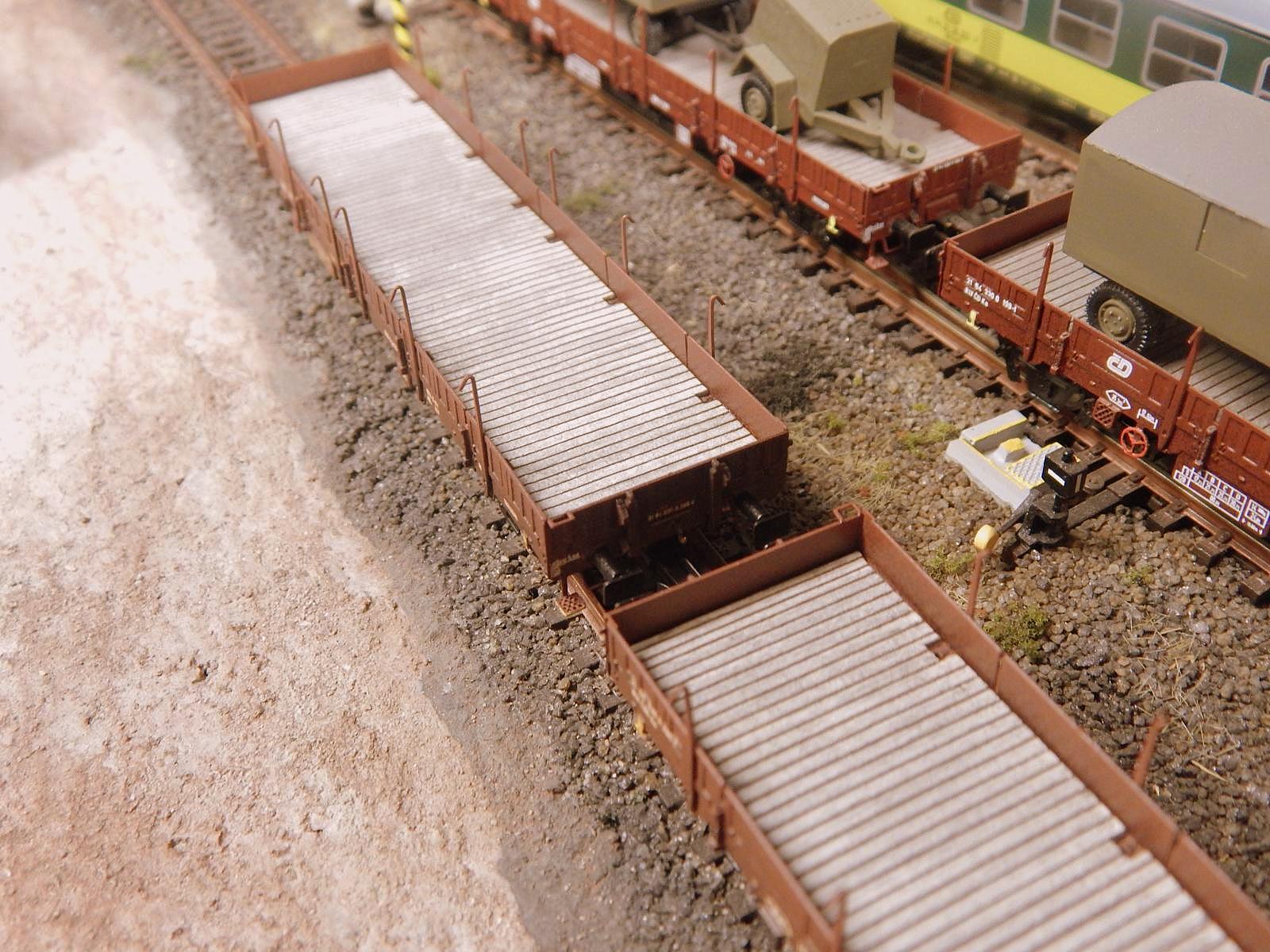

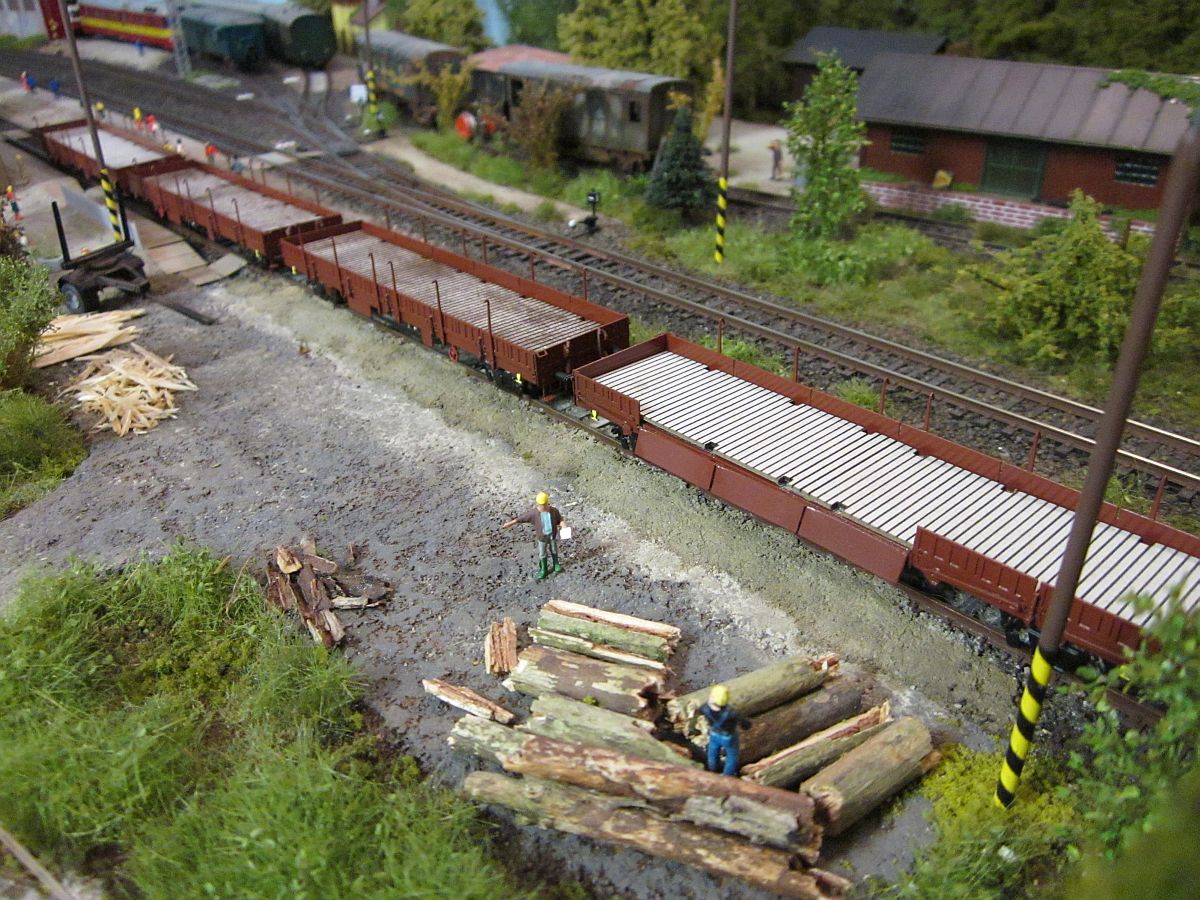

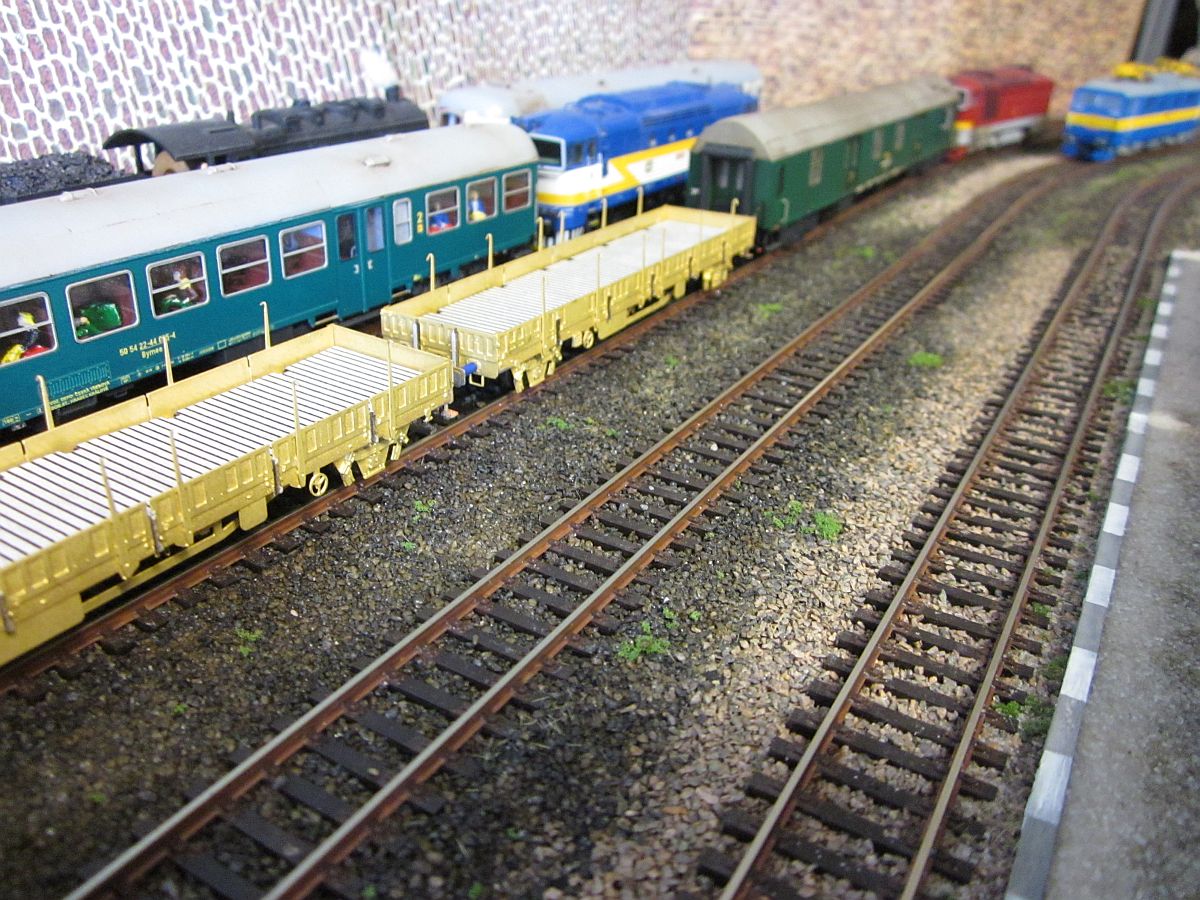

Fotografie z kolejiště

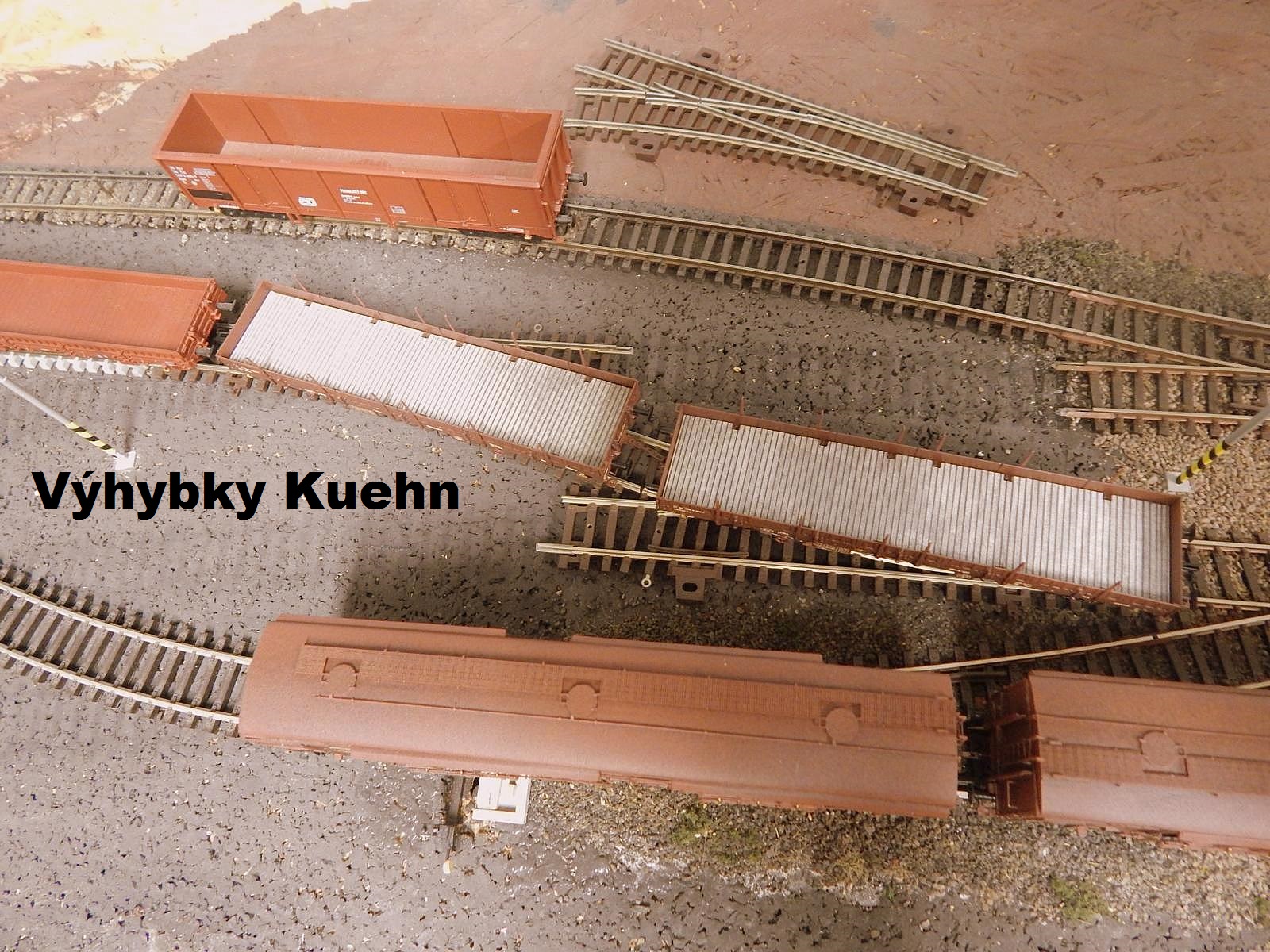

- Podlahy jsou zatím pouze položeny, poslední co schází jsou obtisky a závěrečný matný lak.
Obtisky aplikujte přímo na barvu, nejsou potřeba žádné vodičky, či přípravky před nanesením, nebo k nanesení ! Obtisk se ve vodě velmi rychle oddělí od nosného papíru ( 5 vteřin ). Když je obtisk na modelu a samovolně proschne, zalakujte ho malou vrstvou matného laku.
Pak přilepte k rámu ( vypatinovanou ) podlahu, ideální je kombinace Herkulesu a vteřinového lepidla...

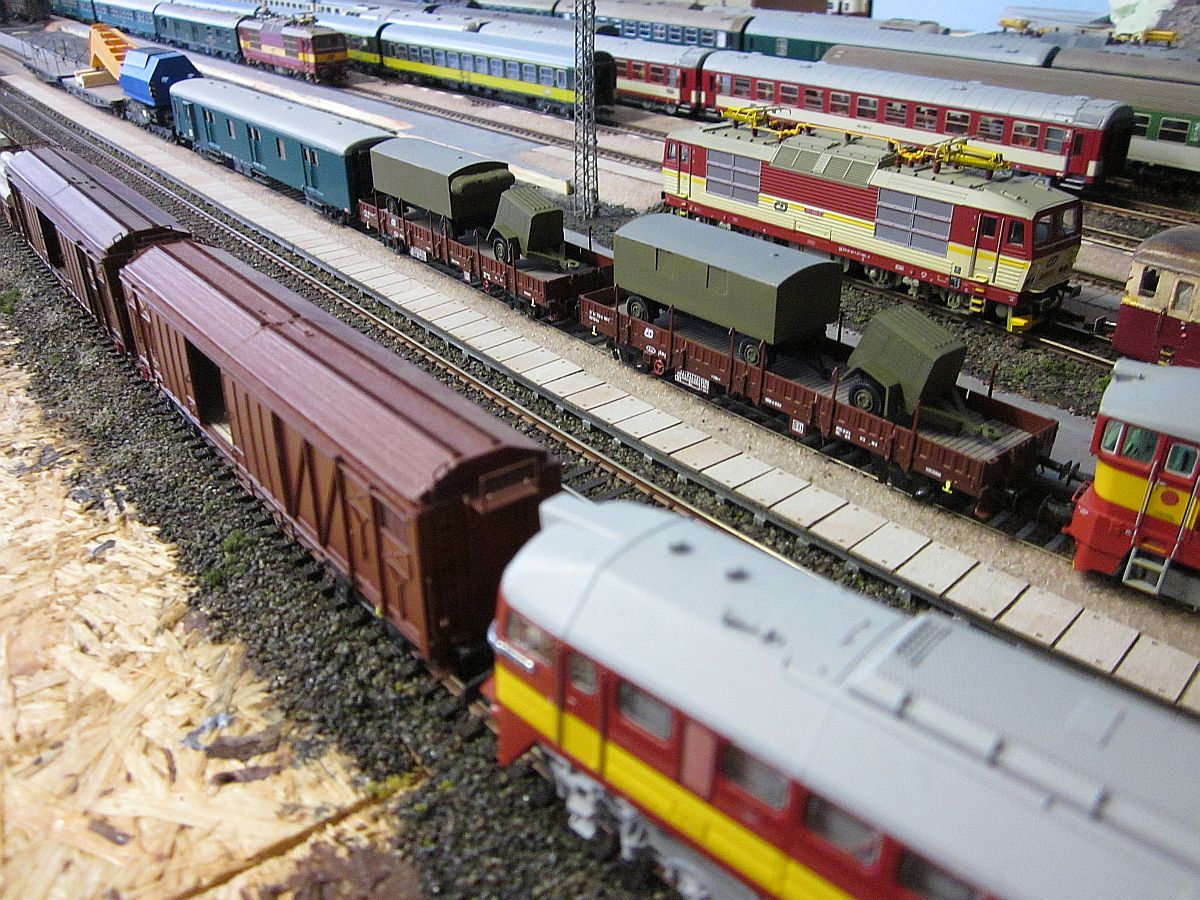

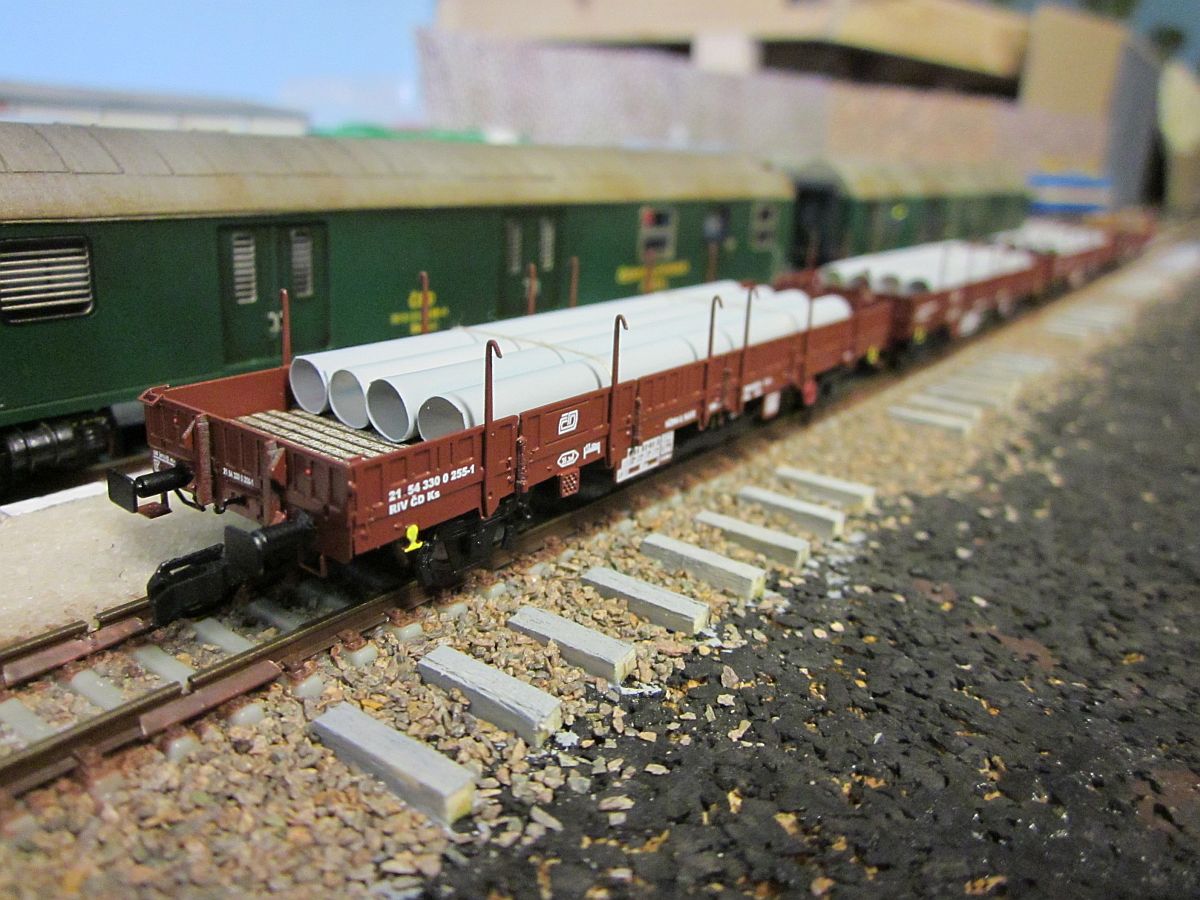

Náklad na vozech

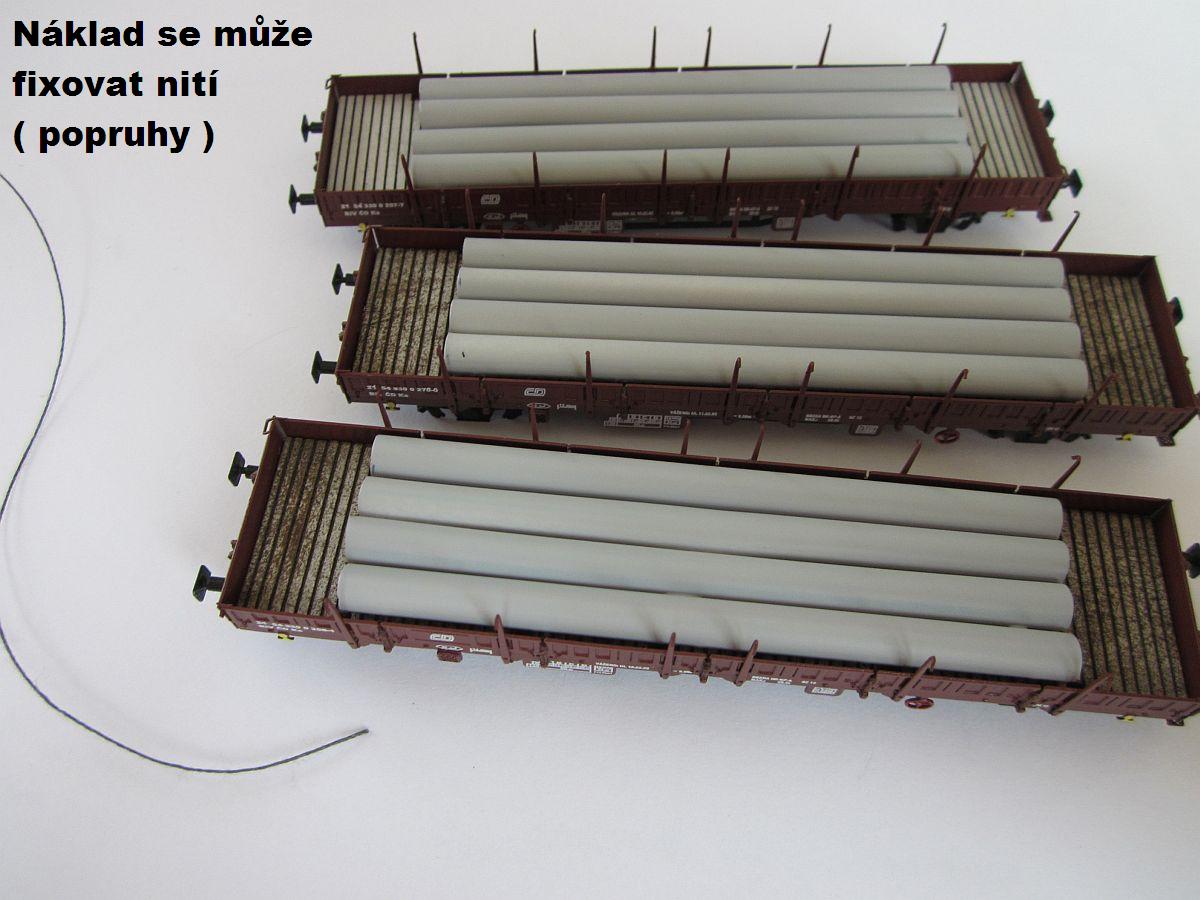

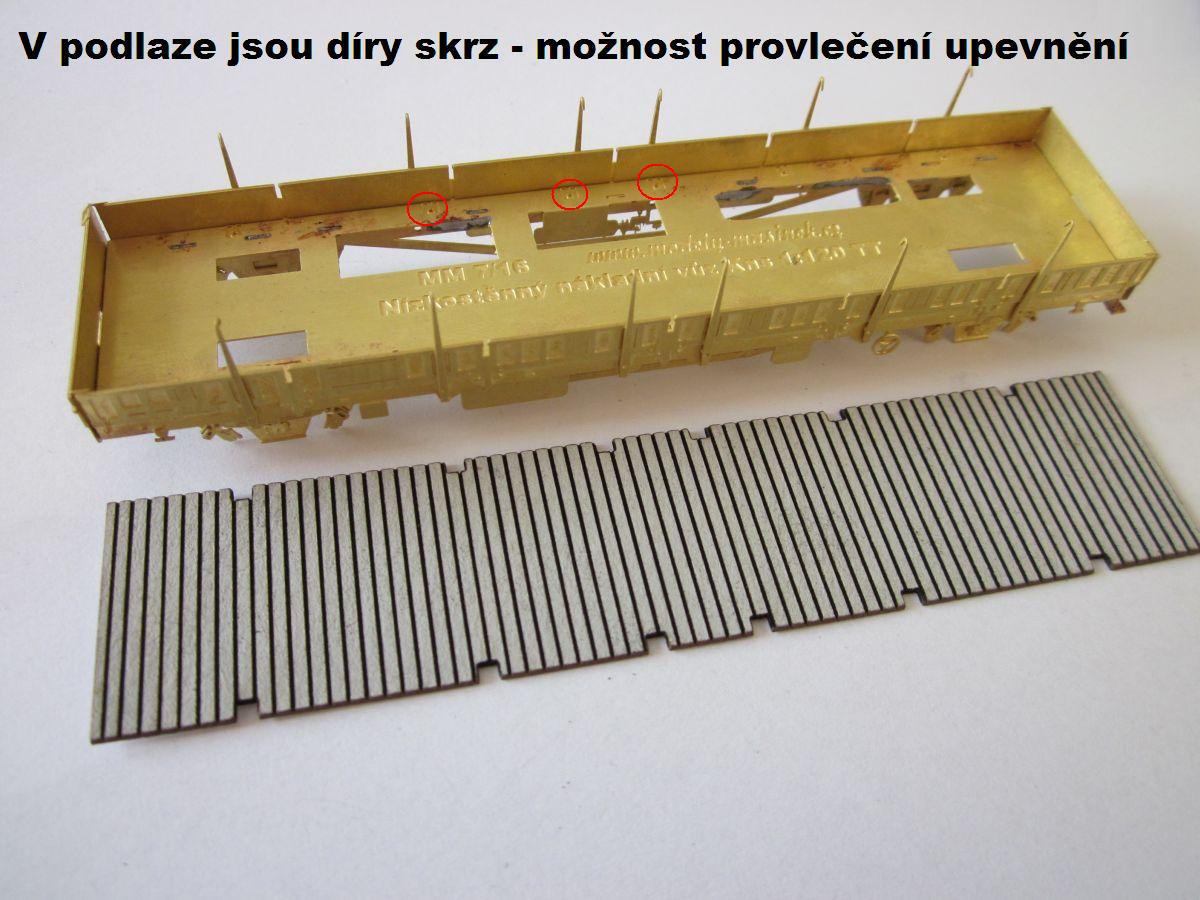

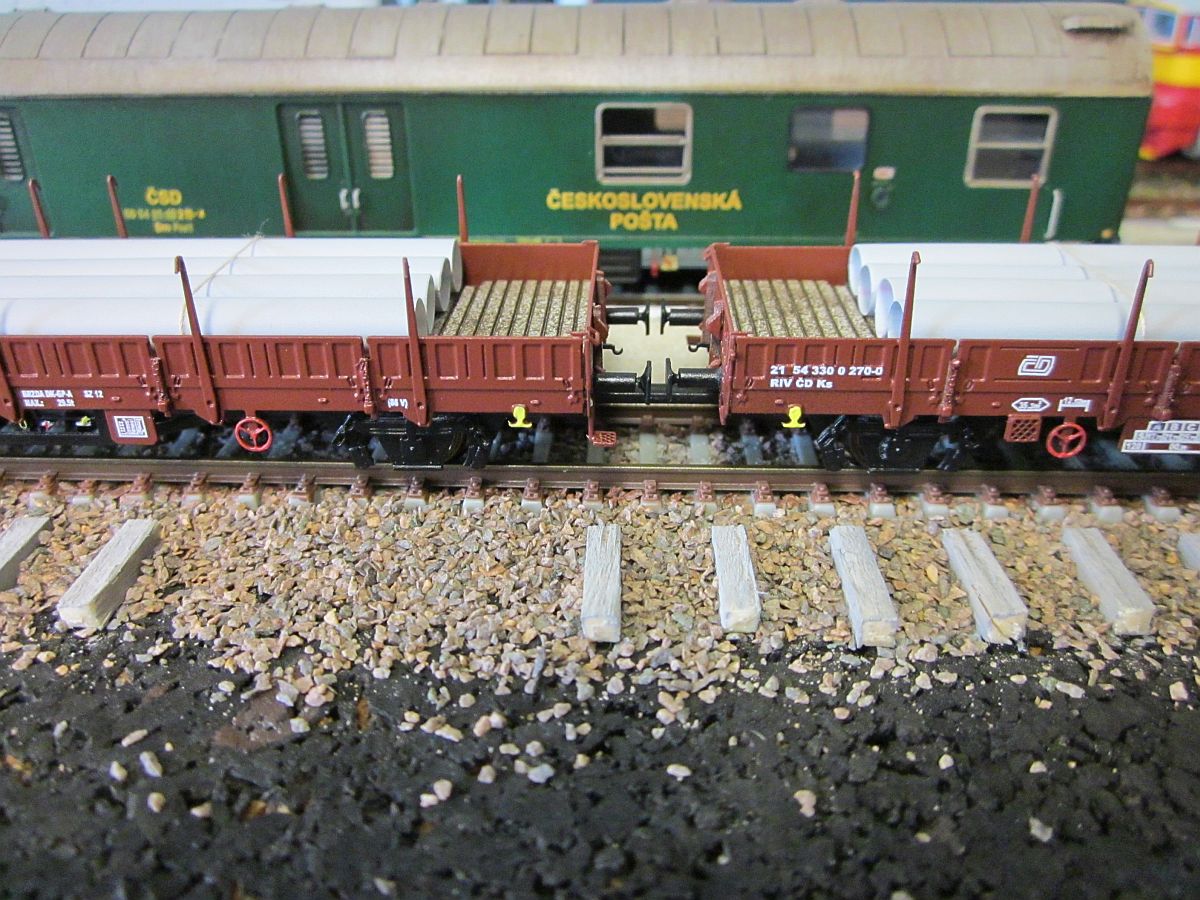

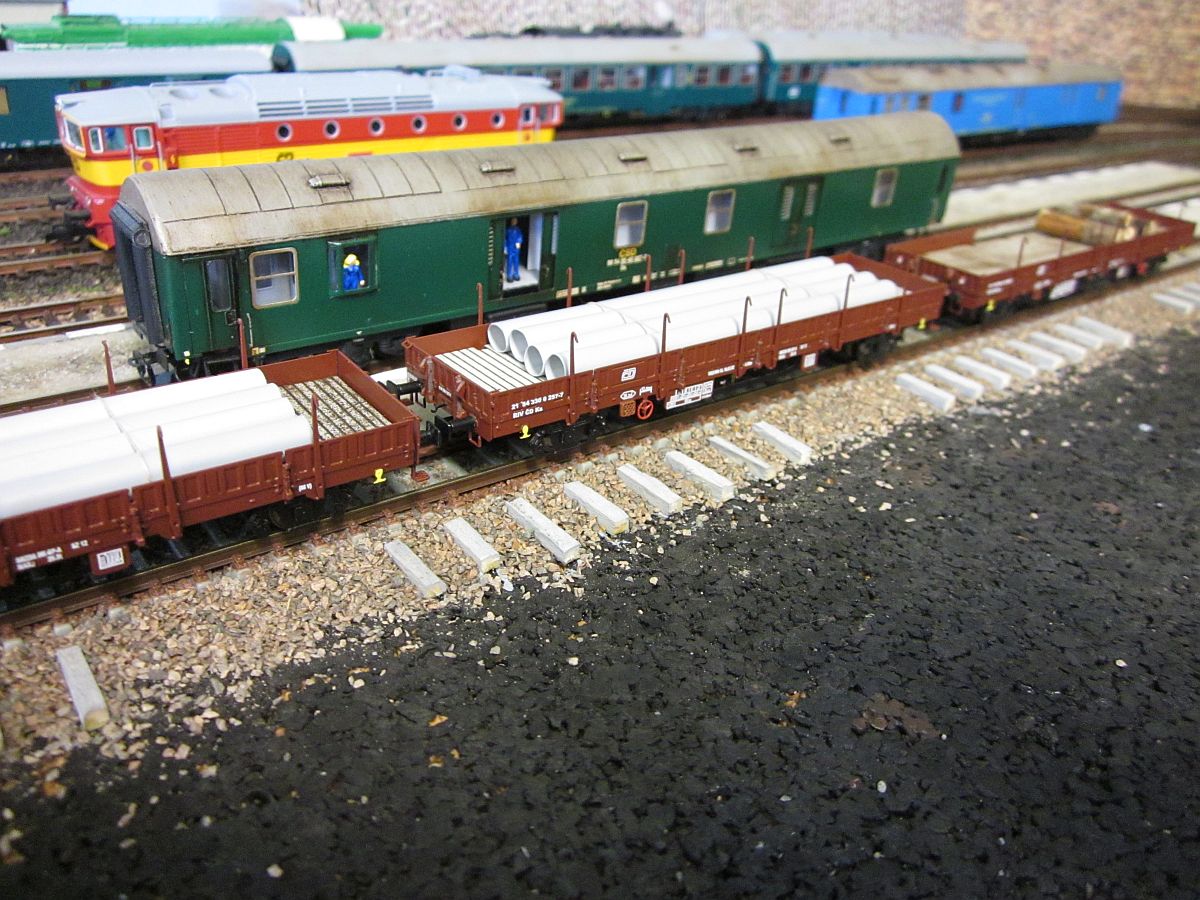

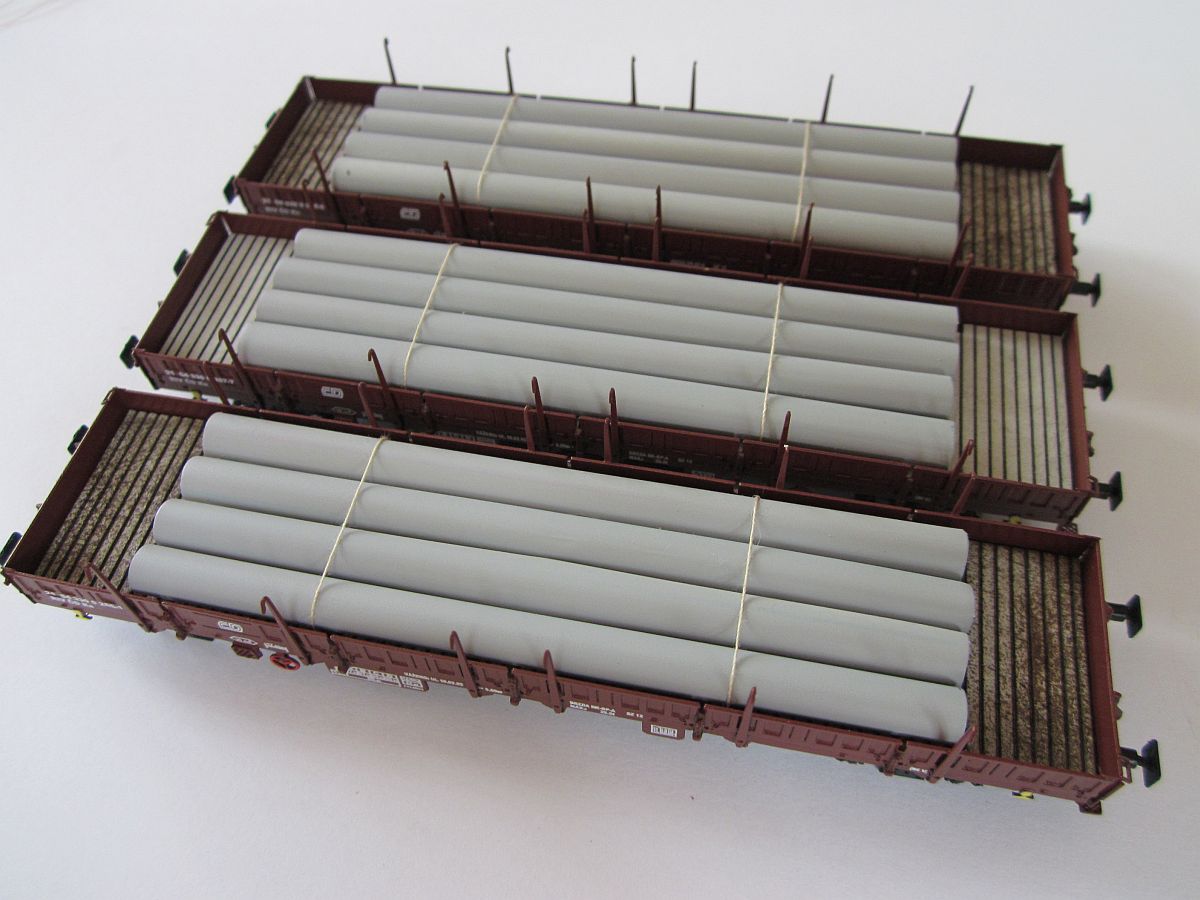

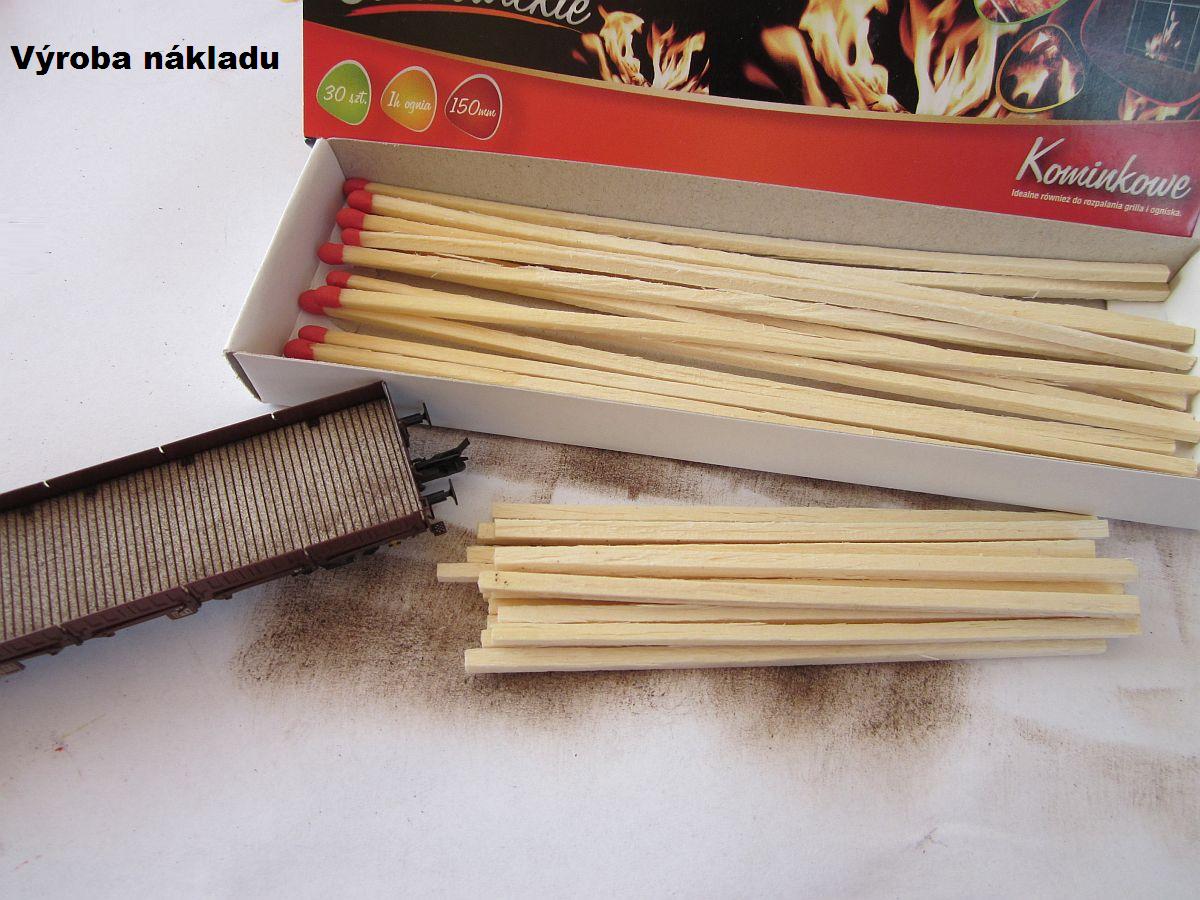

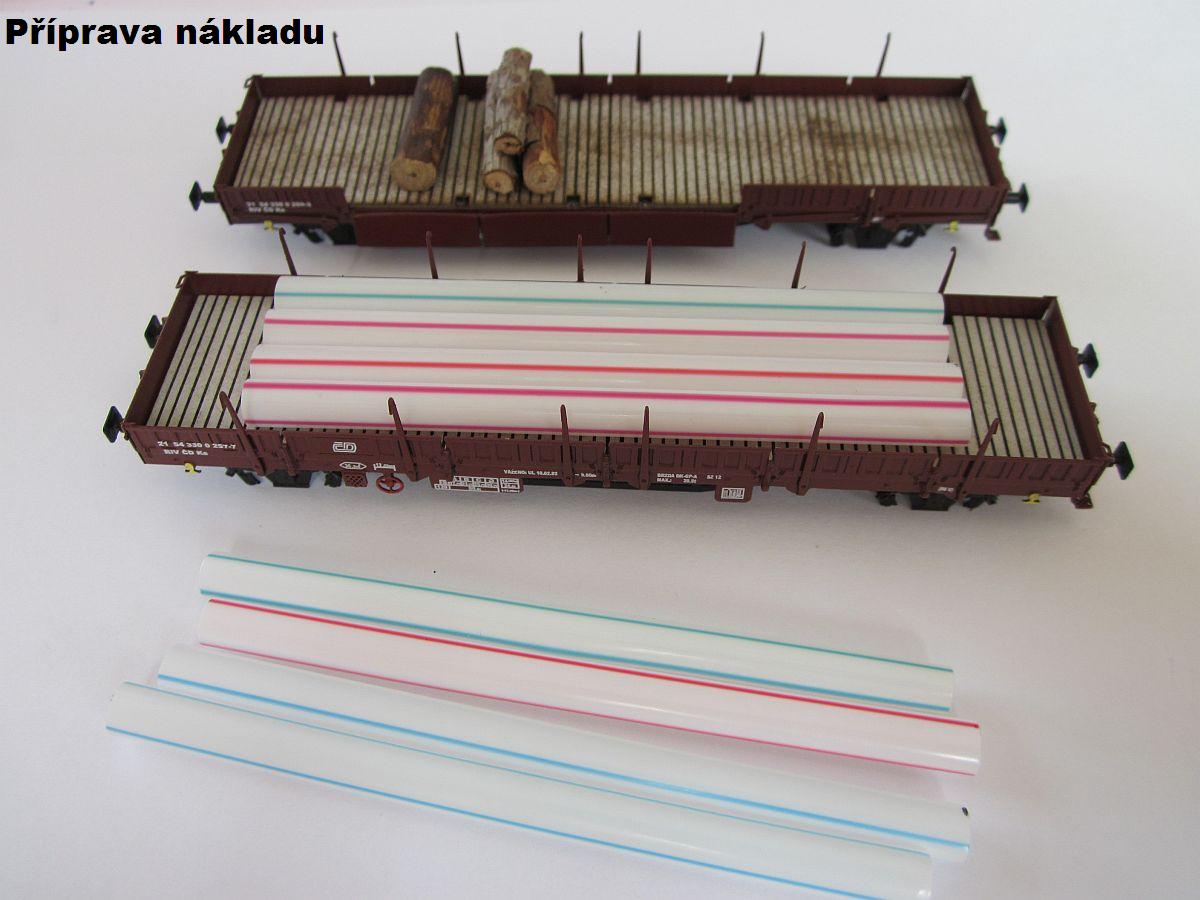

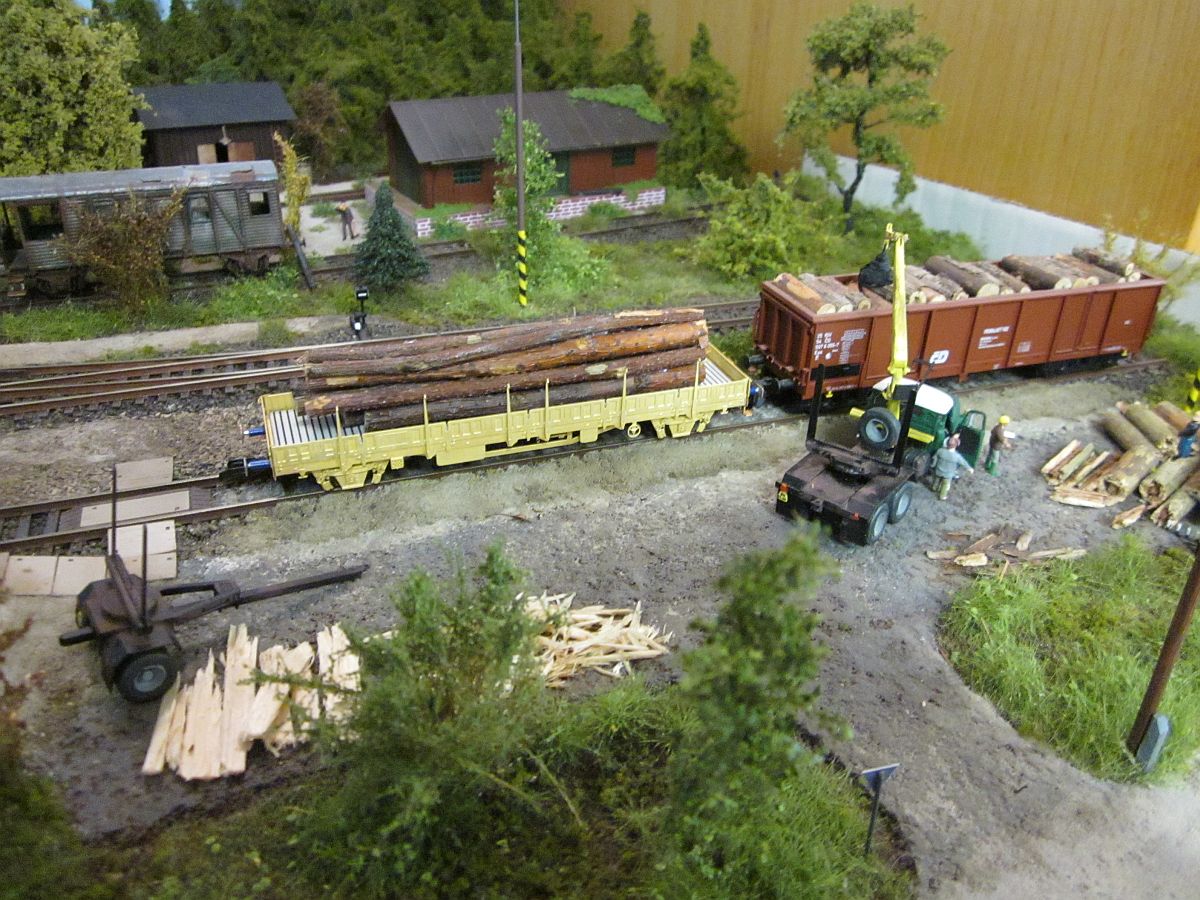

Na vozech může být hodně různých věcí, to je už na každém, co si zvolí za druh nákladu. Zde je ukázka jak si levně vyrobit náklad trubek - obarvená brčka základní barvou. Náklad se může ještě kurtovat nití - v podlaze leptu jsou připravené otvory...
Připravili jsme také první jednoduché náklady - 3 x traverza různých délek a betonové překlady...Kartonové dílky budou k možnému dokoupení. Samotným nákladem může být i např. 3-nápravový podvozek z vozů Pxx.
Stavba traverzy je lehká. Stačí spojit Herkulesem vždy 3 díly k sobě, v koncích také vteřinovým lepidlem a případně trochu zabrousit místa od vylamovacího nože. Kartonový celek se pak ještě může nastříkat základní barvou...zde jsou zatím jen 2 traverzy ( jedno balení ), později jich na voze bude více.

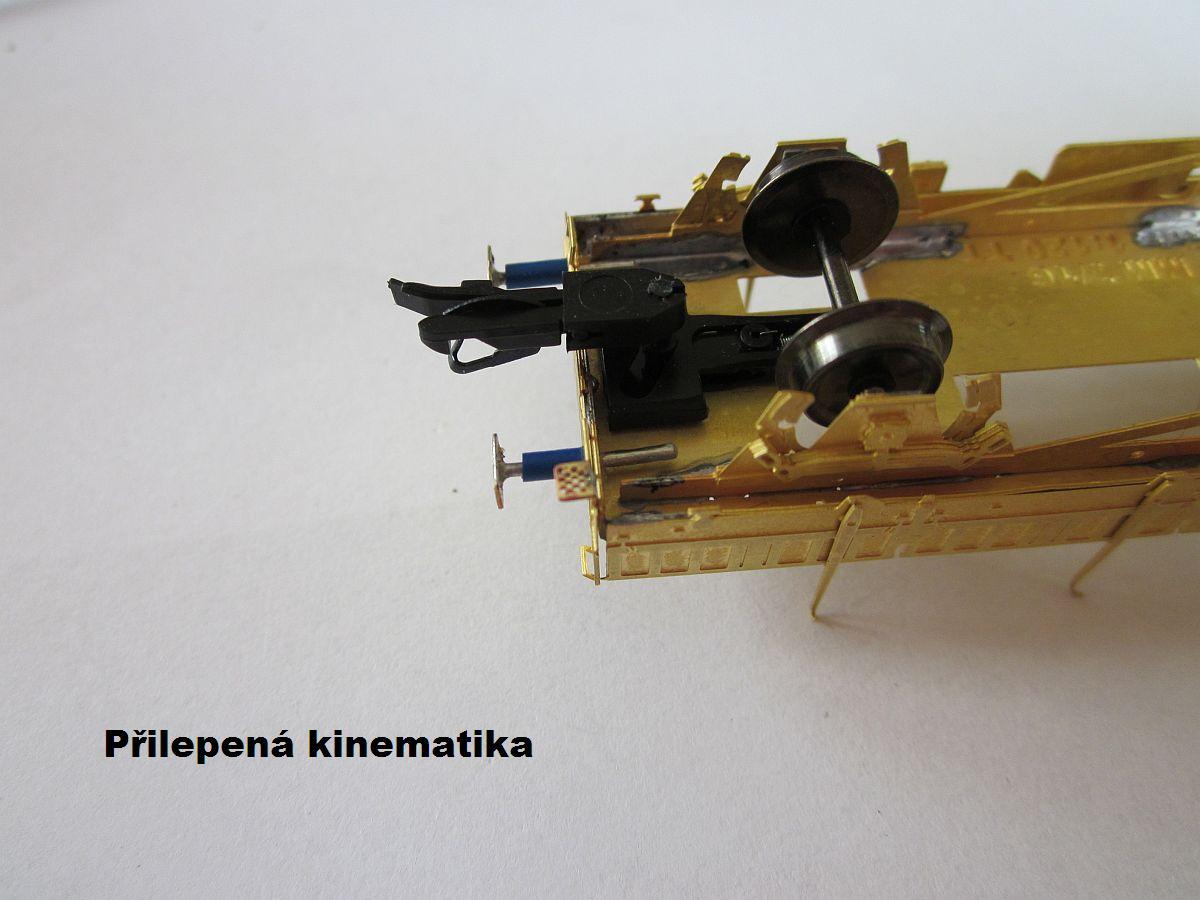

Ještě osadit dvojkolí a Peho kinematiky a už hurá do provozu :)

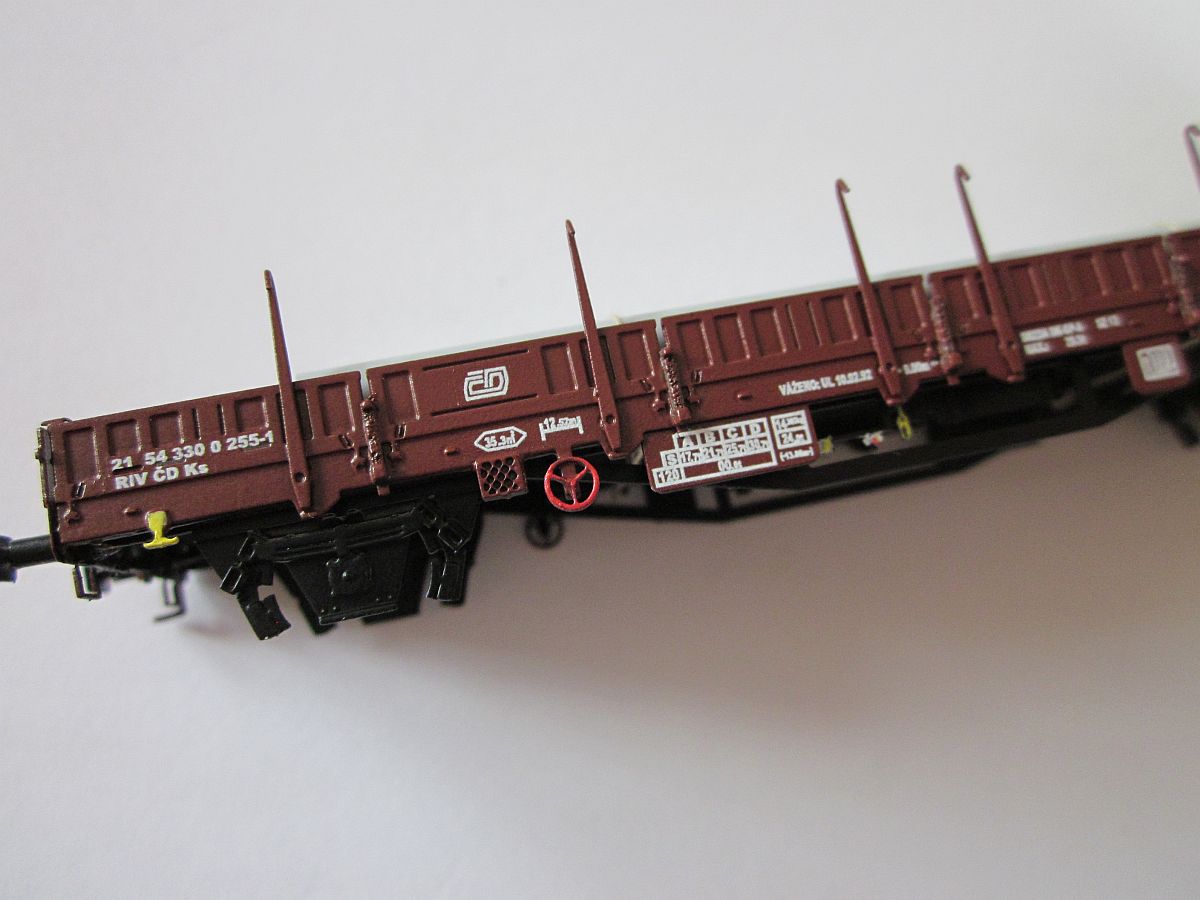

Dokončený model Ks ČSD - verze obtisku od 2/2018

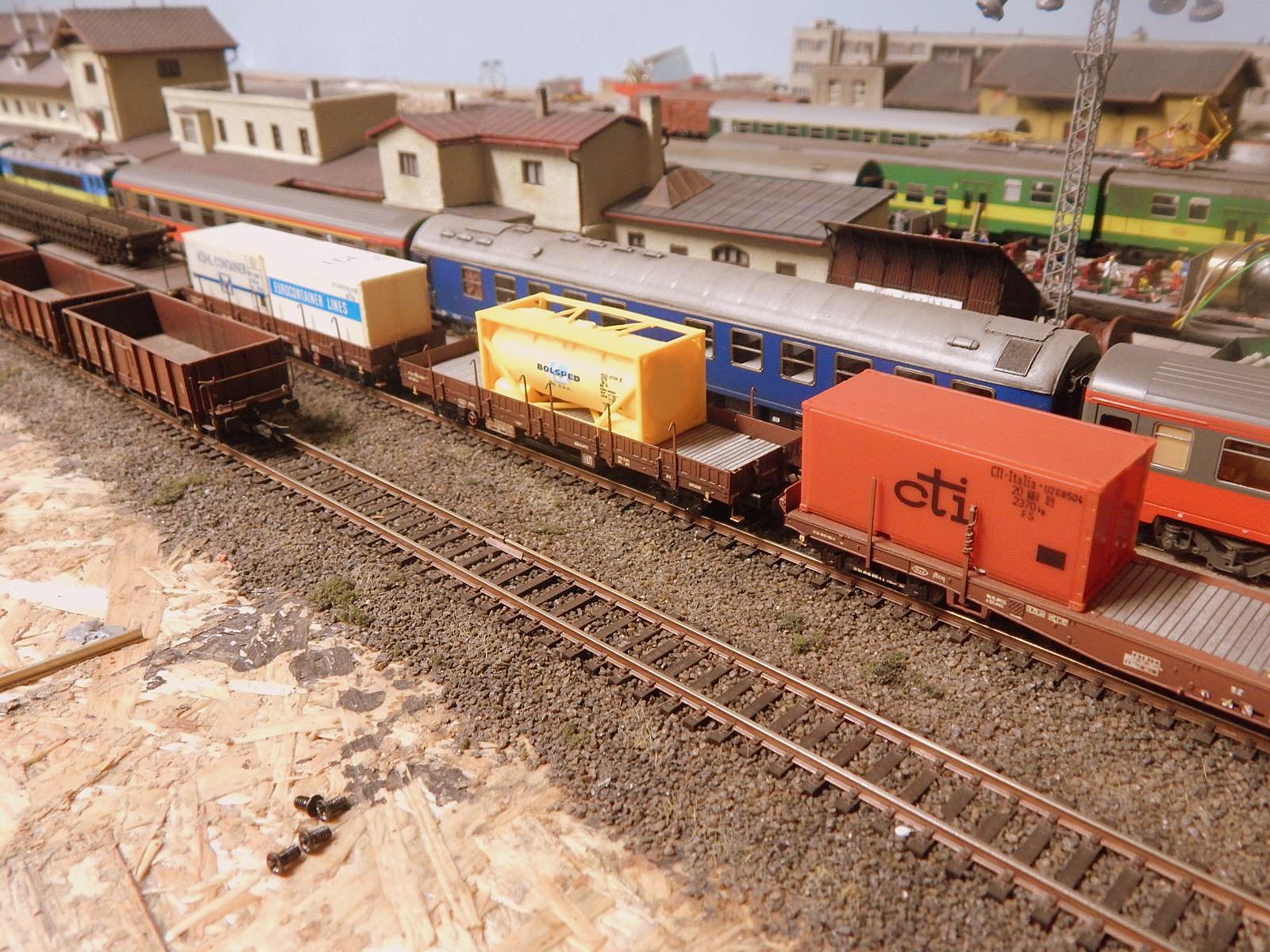

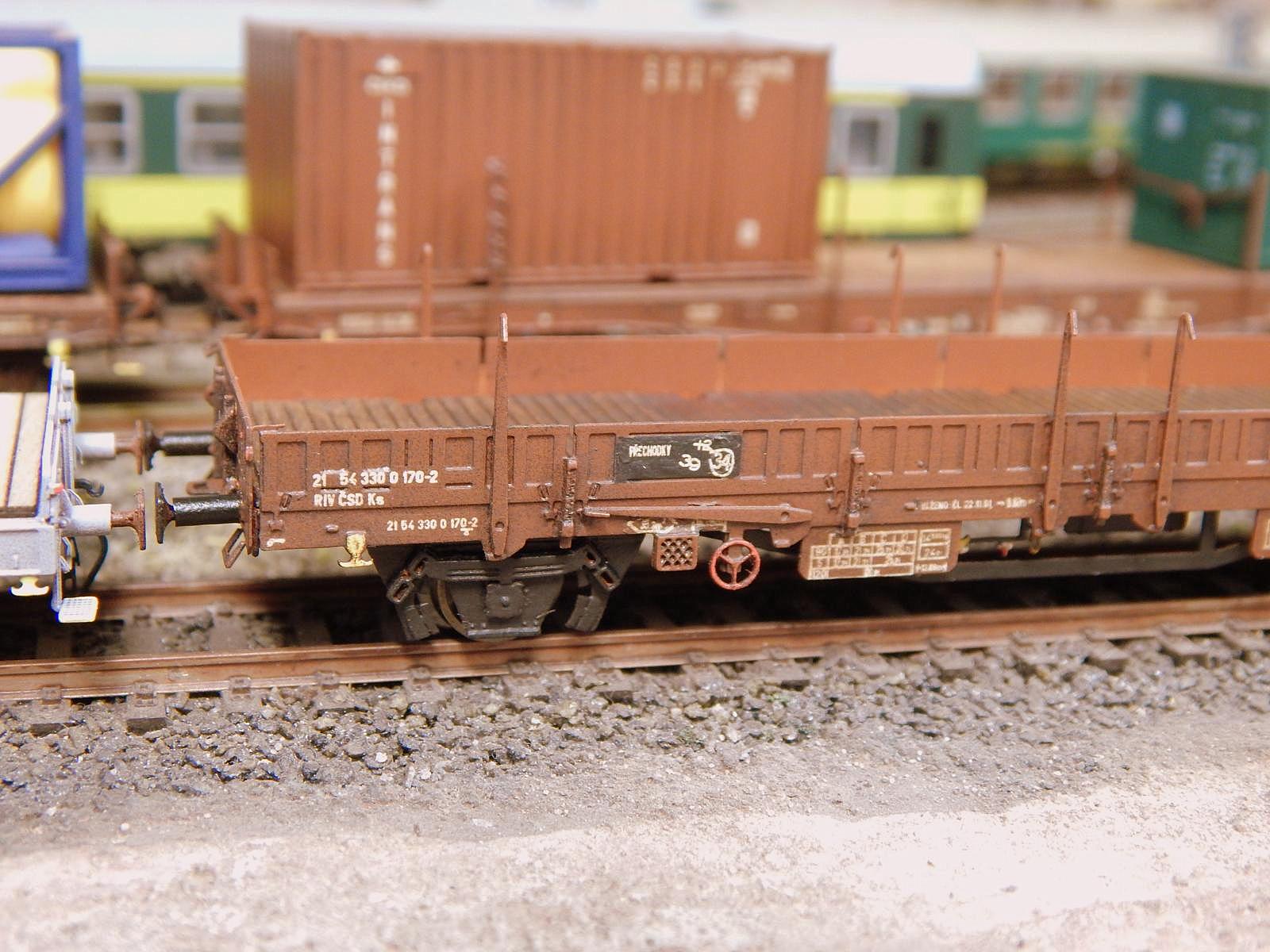

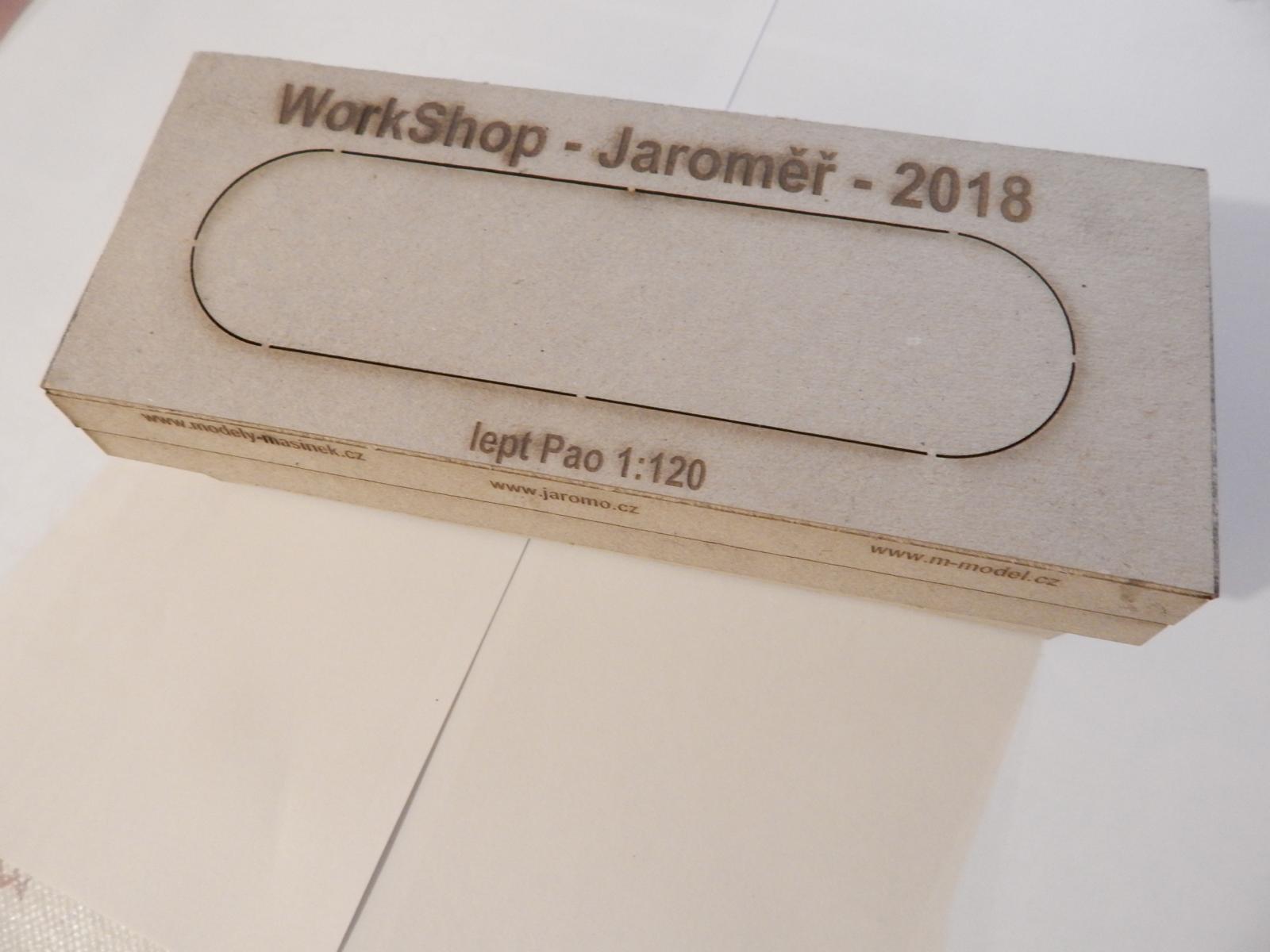

Dokončení ( lakování ) modelu vozu Ks 21 54 330 0 170-2, který byl stavěn "jako předváděcí" na Workshopu v Jaroměři. Dříve pro dokončení modelu nebyl prostor :) Vůz je doplněn o leptaná spřáhla a vložen do kontejnerové ucelenky. Obtisk je lehce upraven a doplněn o nová čísla pro oživení :) Podlaha již není z kartonu, ale z překližky.

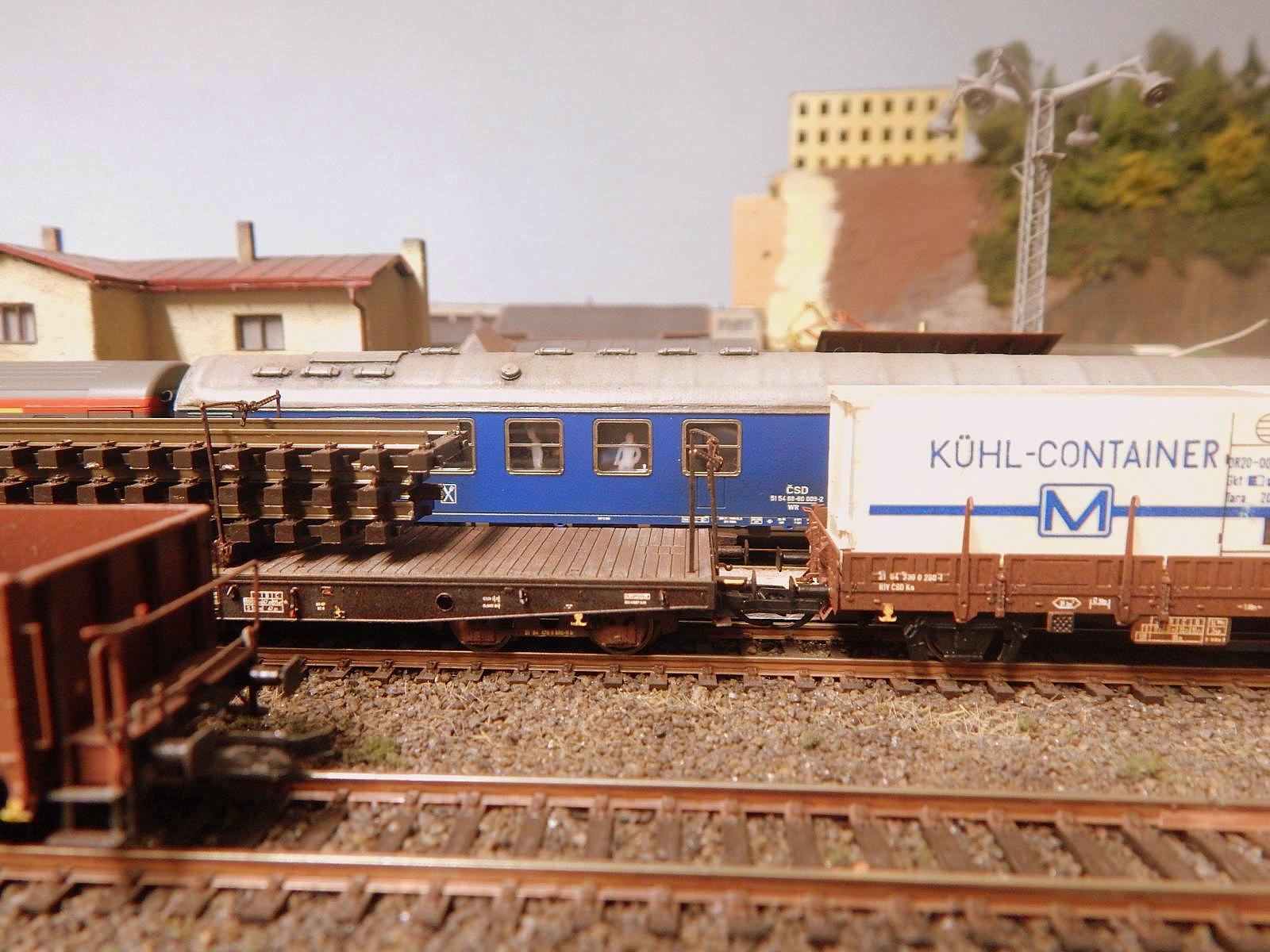

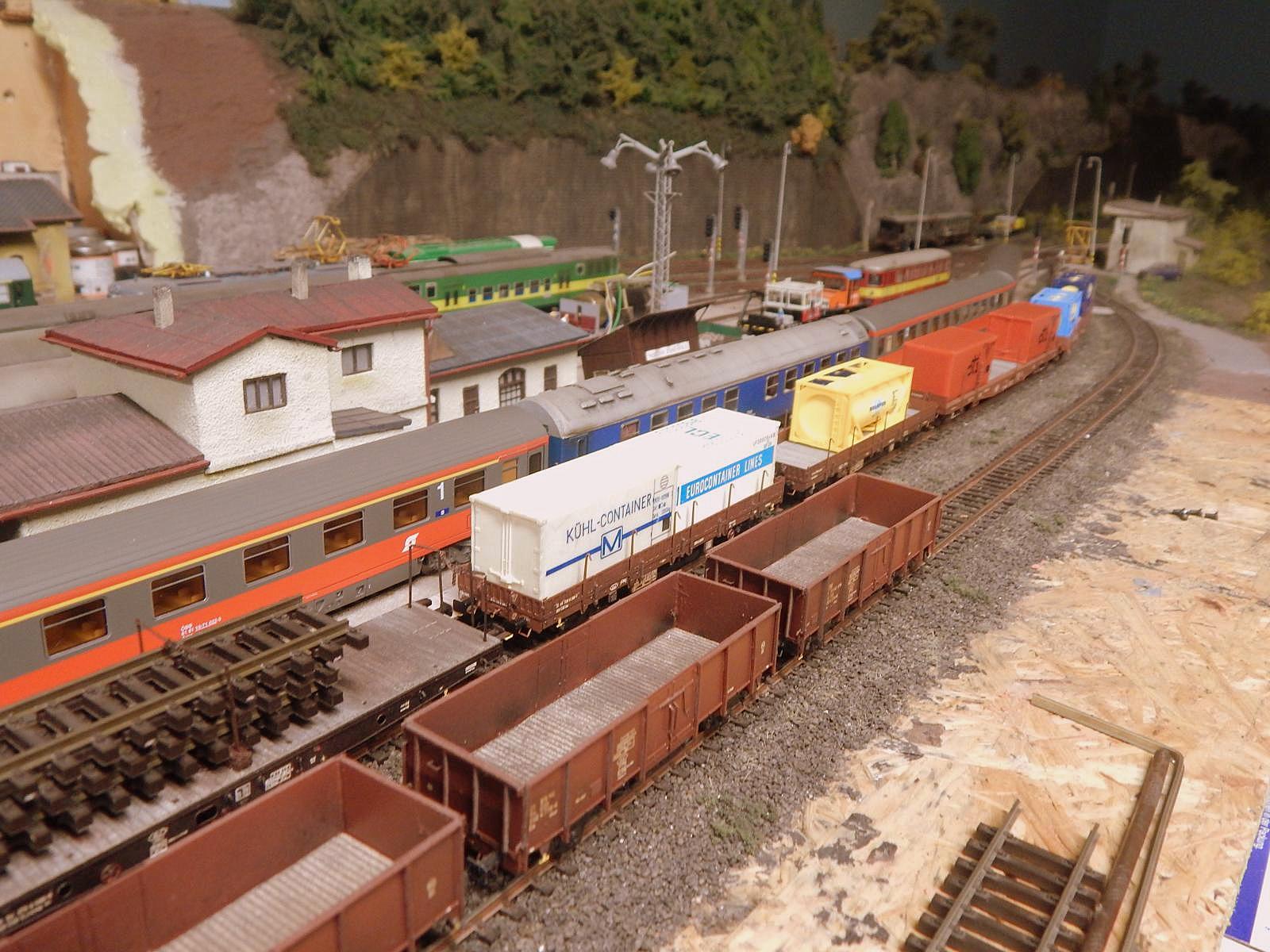

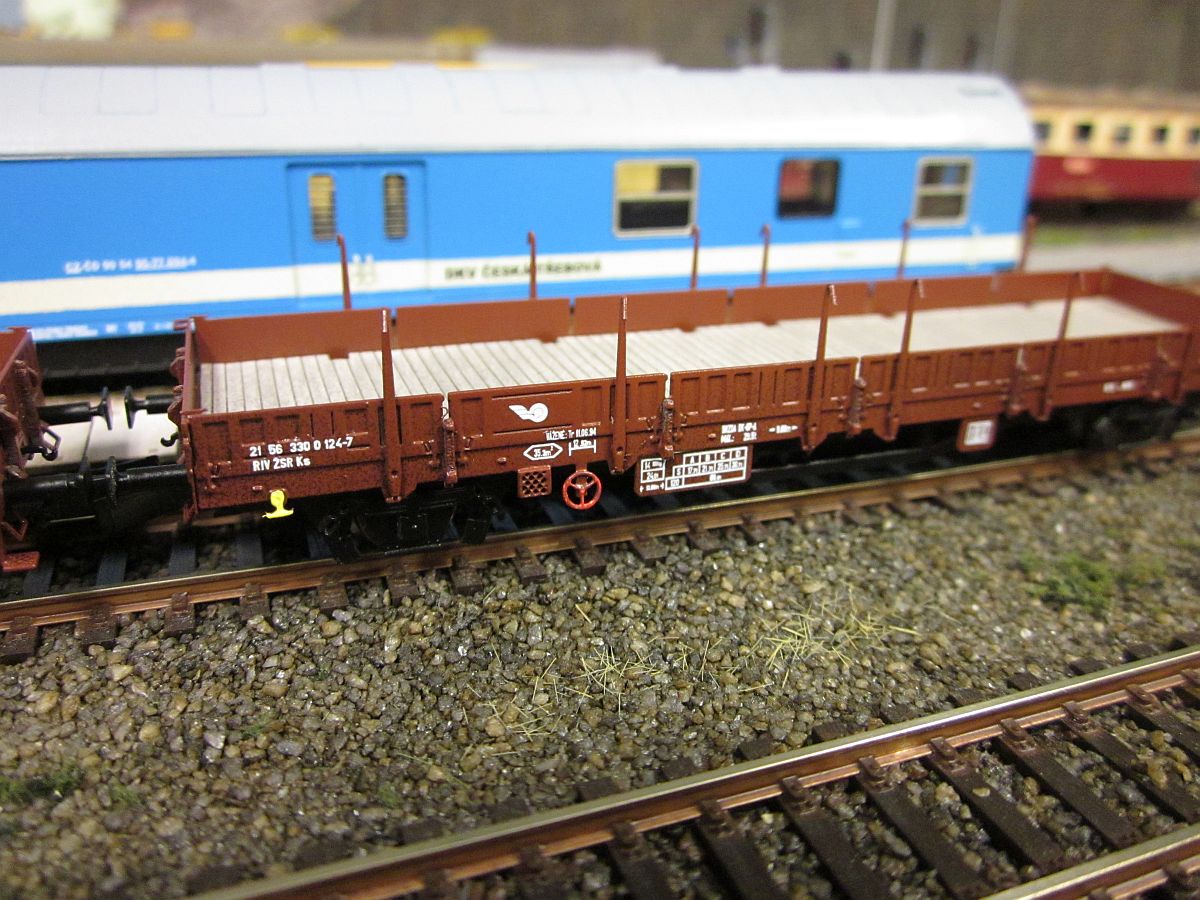

Dokončené modely vozů Ks ČSD

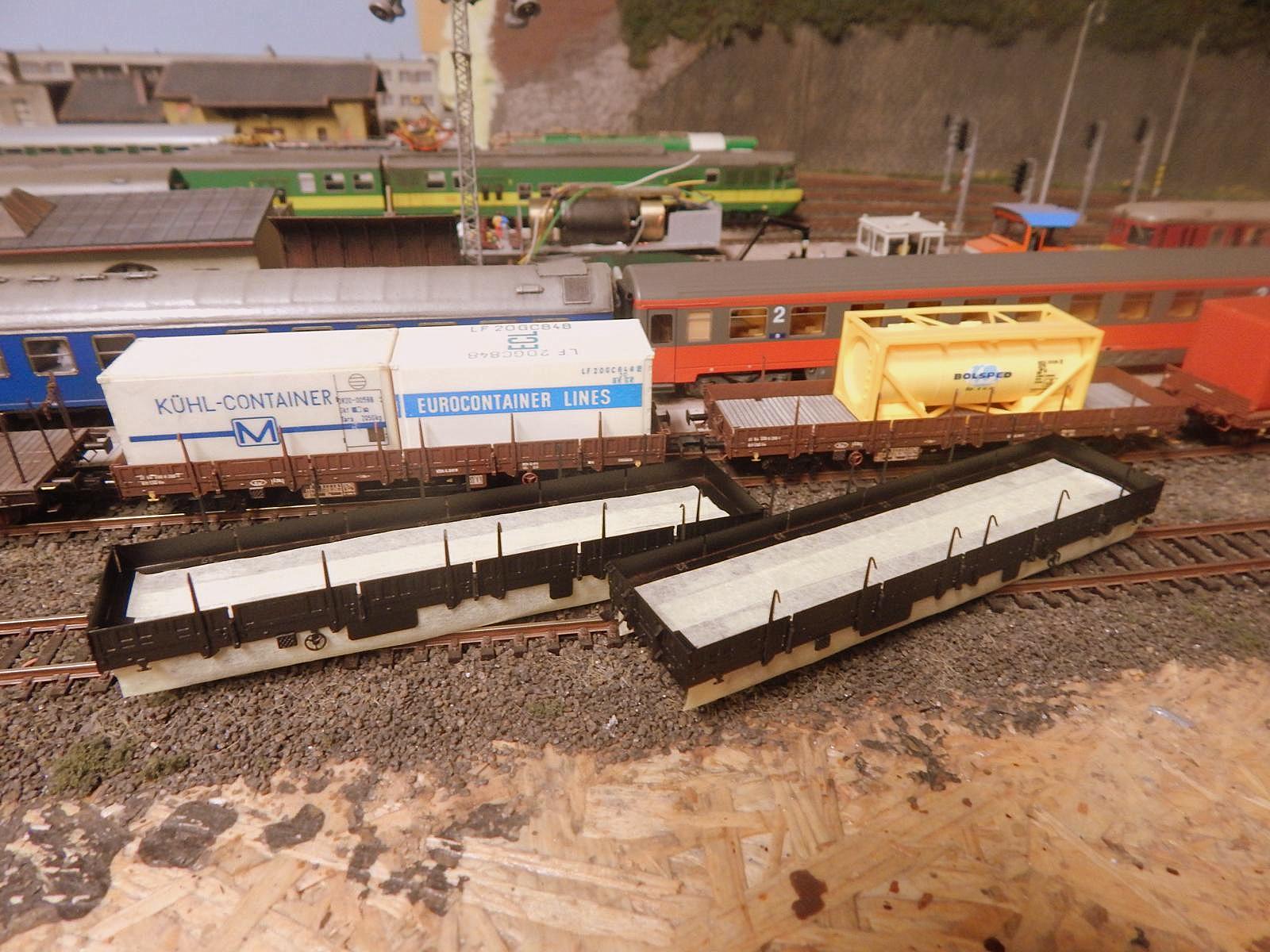

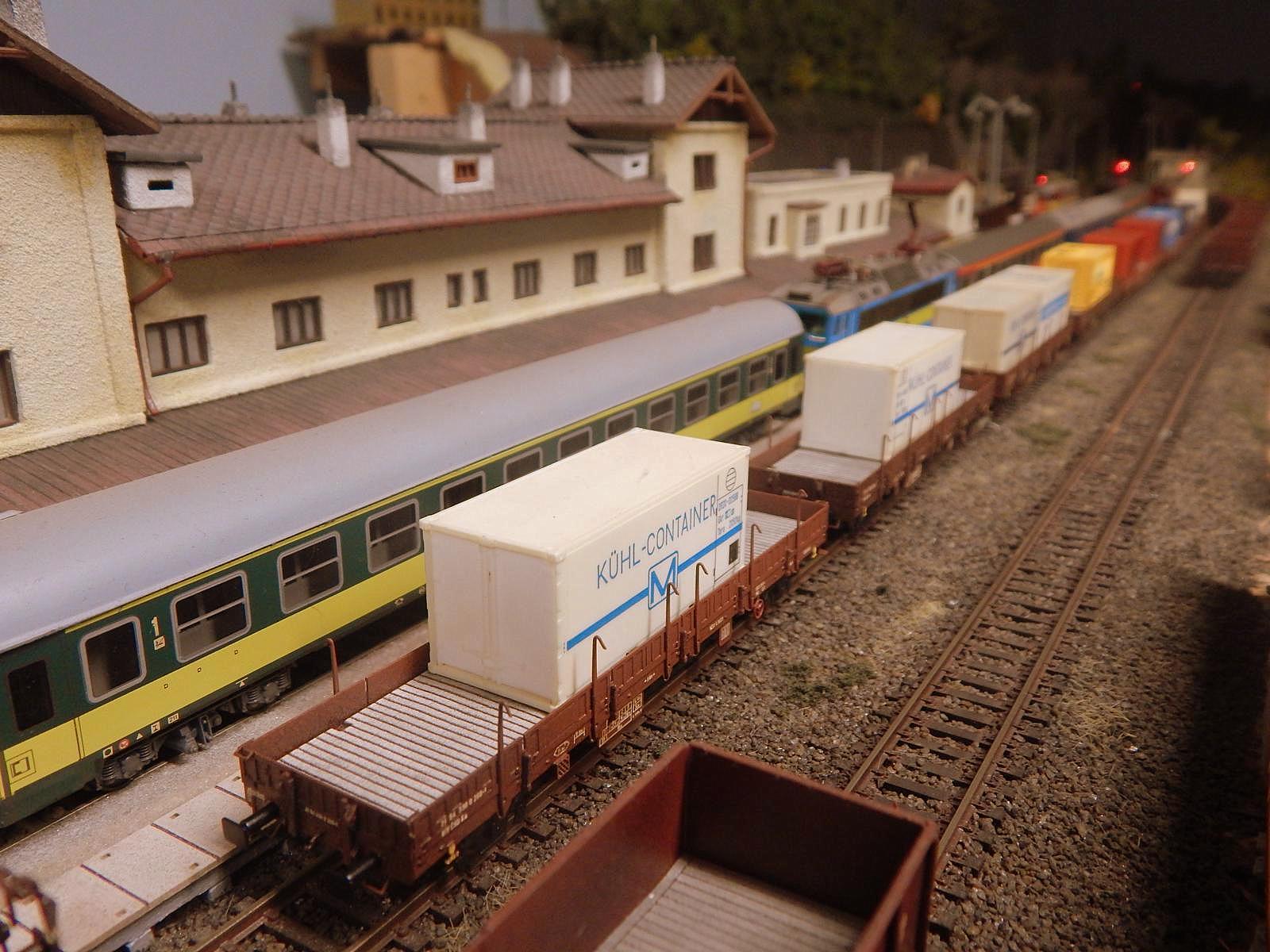

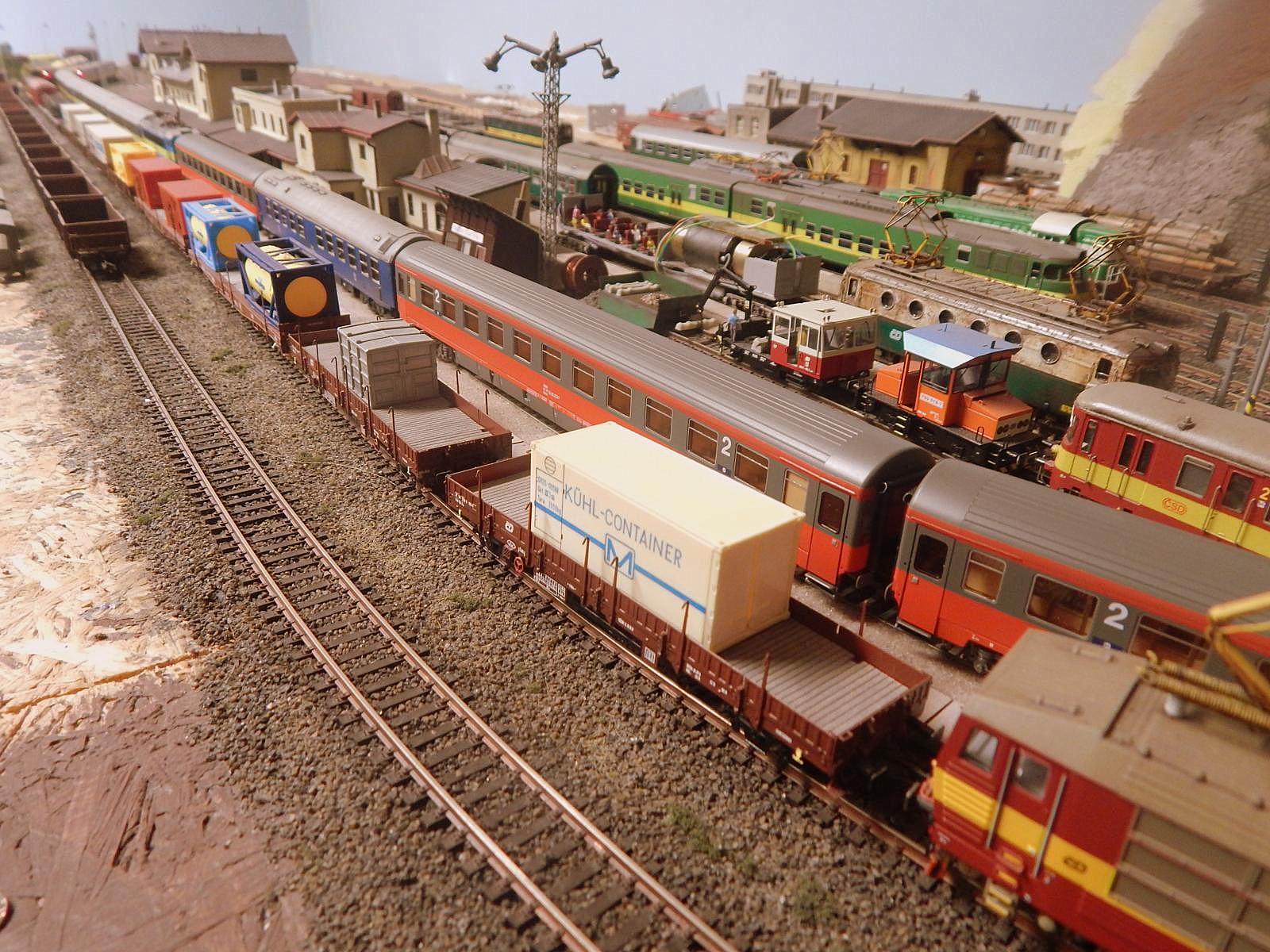

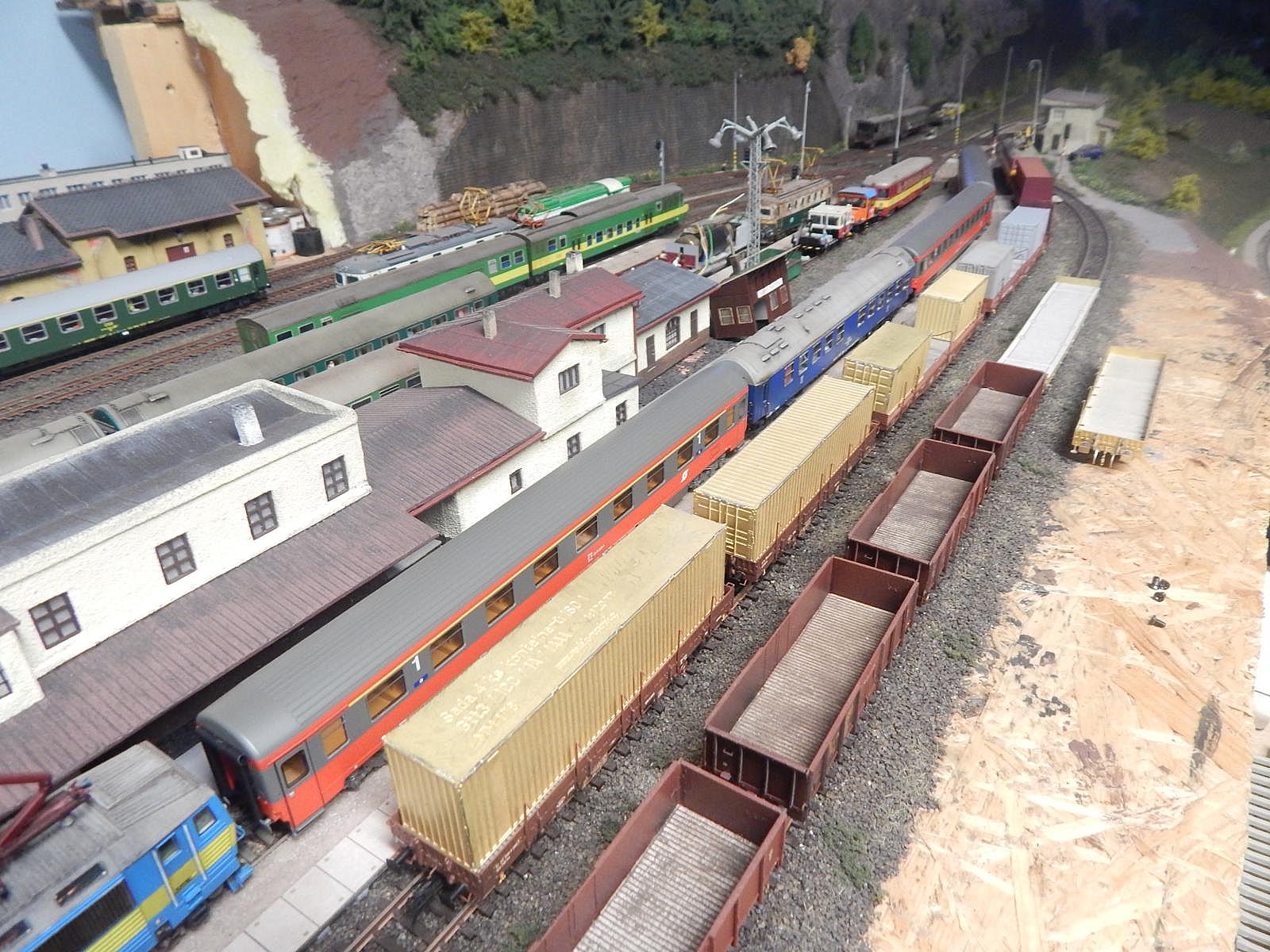

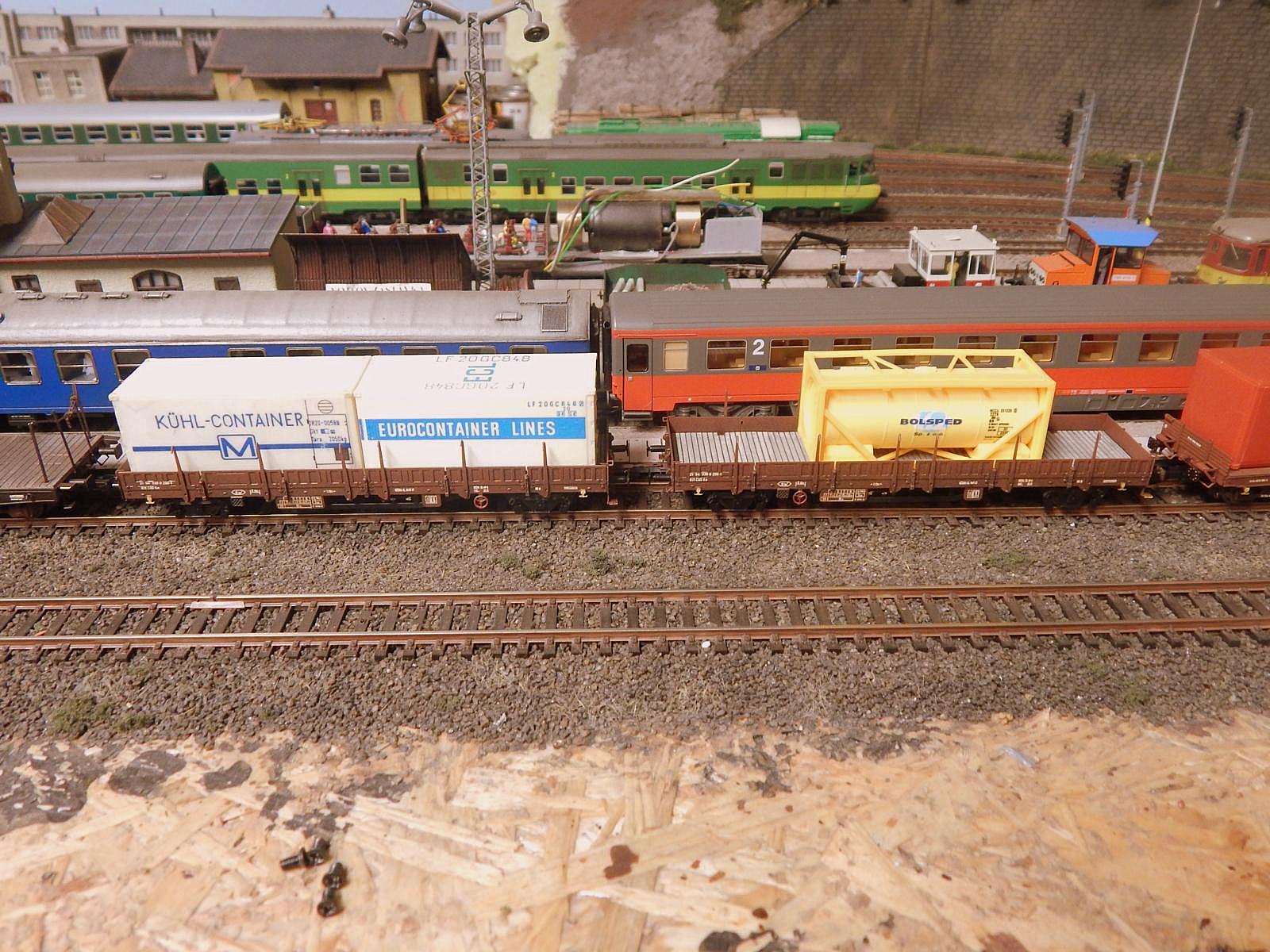

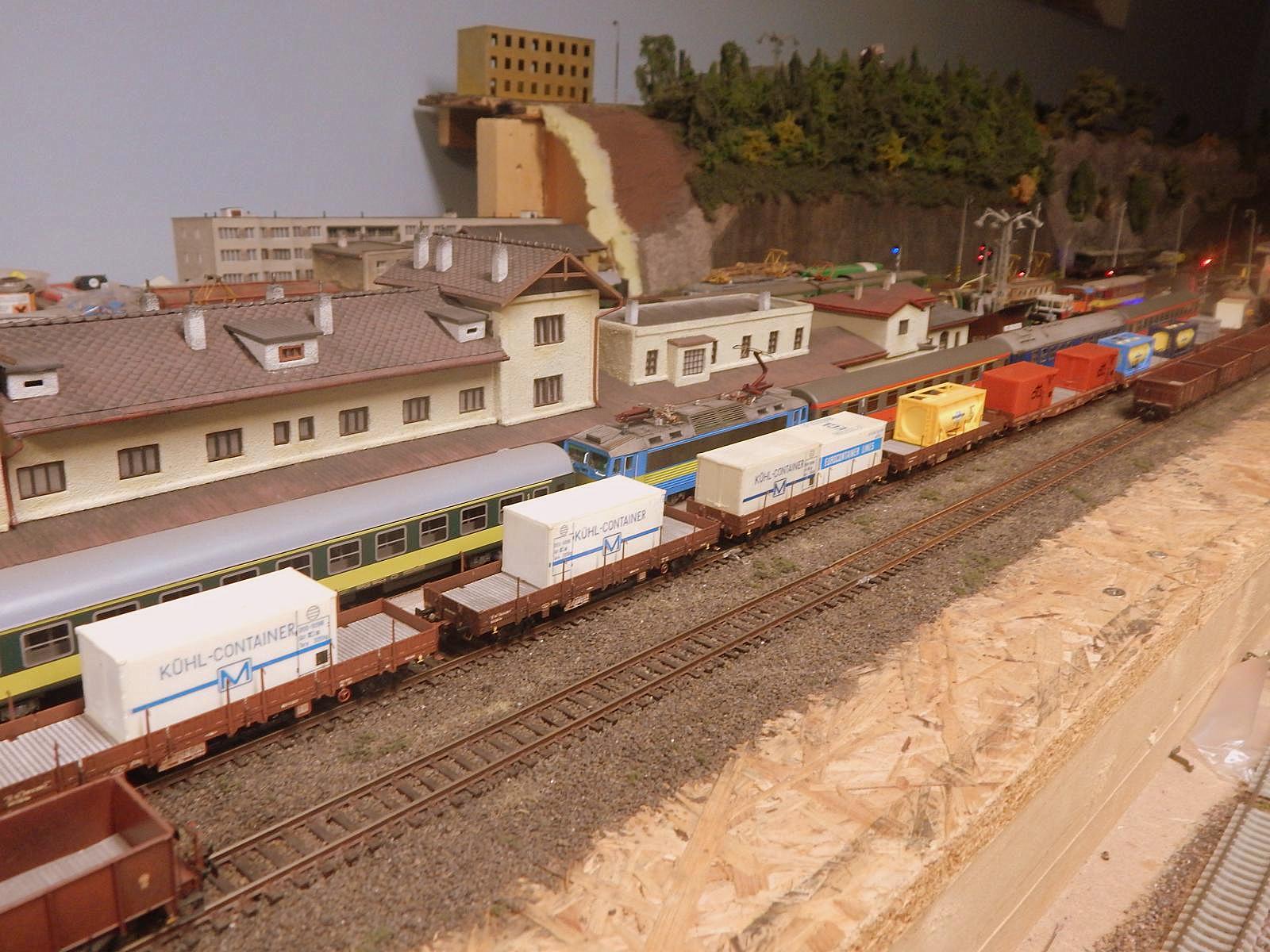

Při focení se modely také dostaly k limitním vozům Sgs a Sps s přepravou kontejnerů - však zatím z jiné produkce, než té naší :) Vozy jsou spojeny spřáhlem z leptu, konce pak Peho. Stavba hotových modelů pro zákazníky...
A s dalším párem vozů...

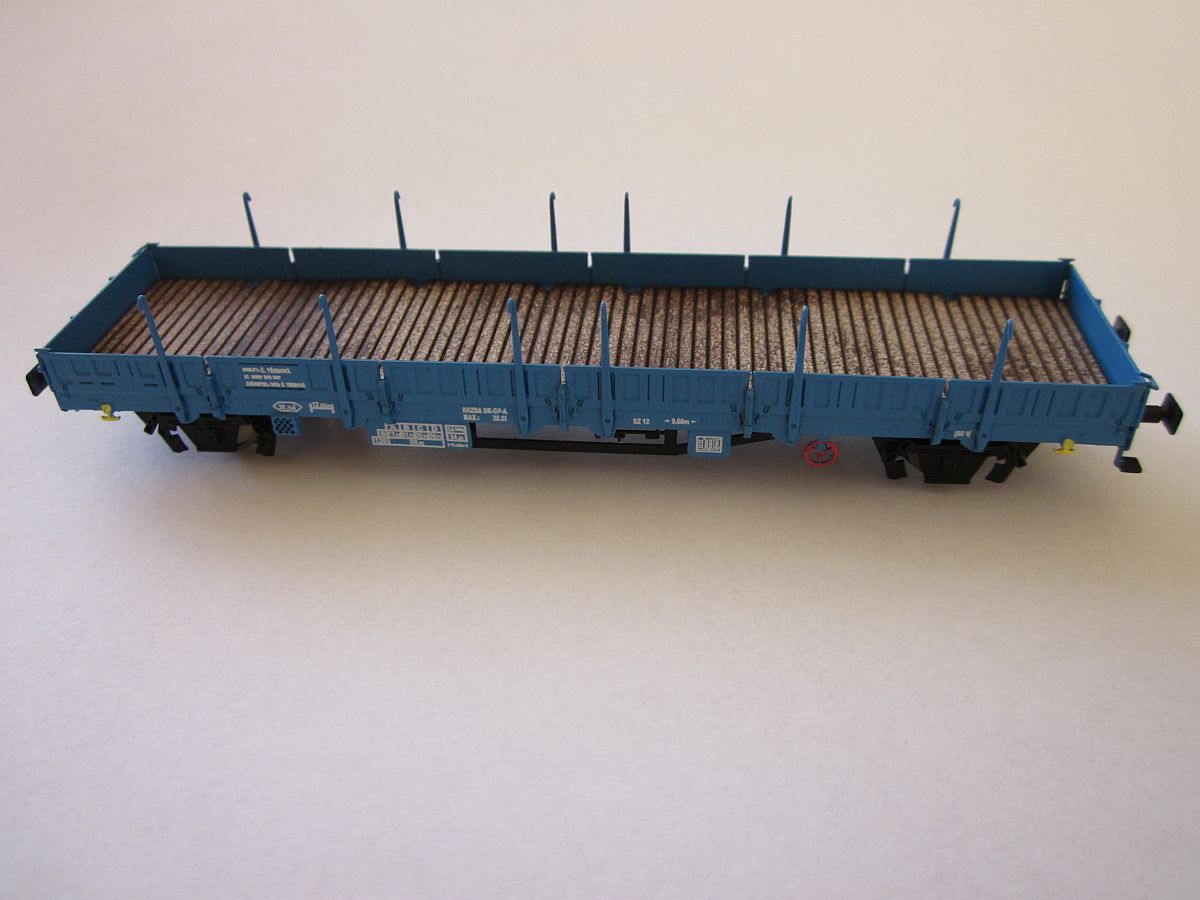

Dokončený model vozu - pracovní / doprovodný vůz
( Vůz je lakován volnou předlohou - vůz do pracovního / nehodového vlaku. Obtisk byl použit částečně z vozů Kns a Pxx - nápisy zařaditel Č.Třebová )

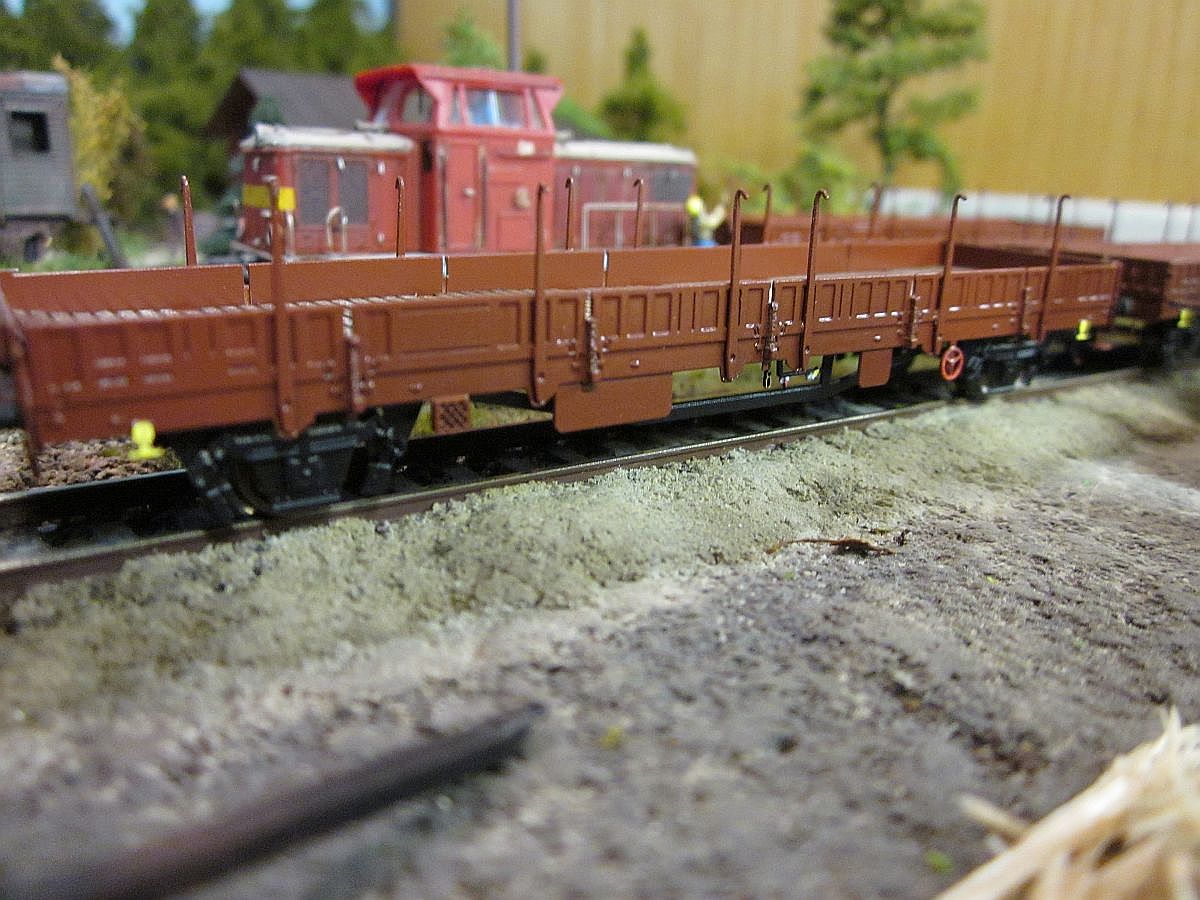

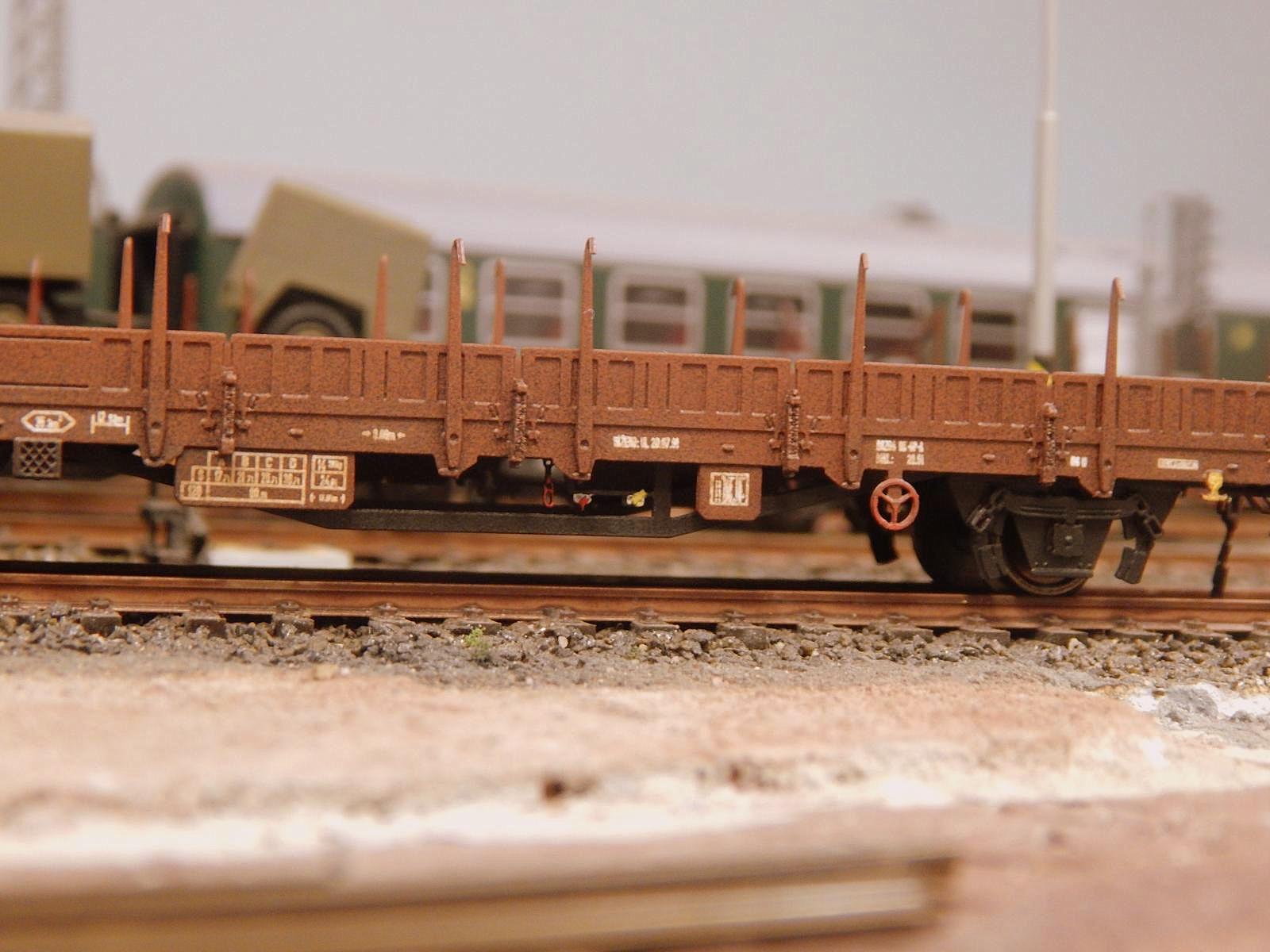

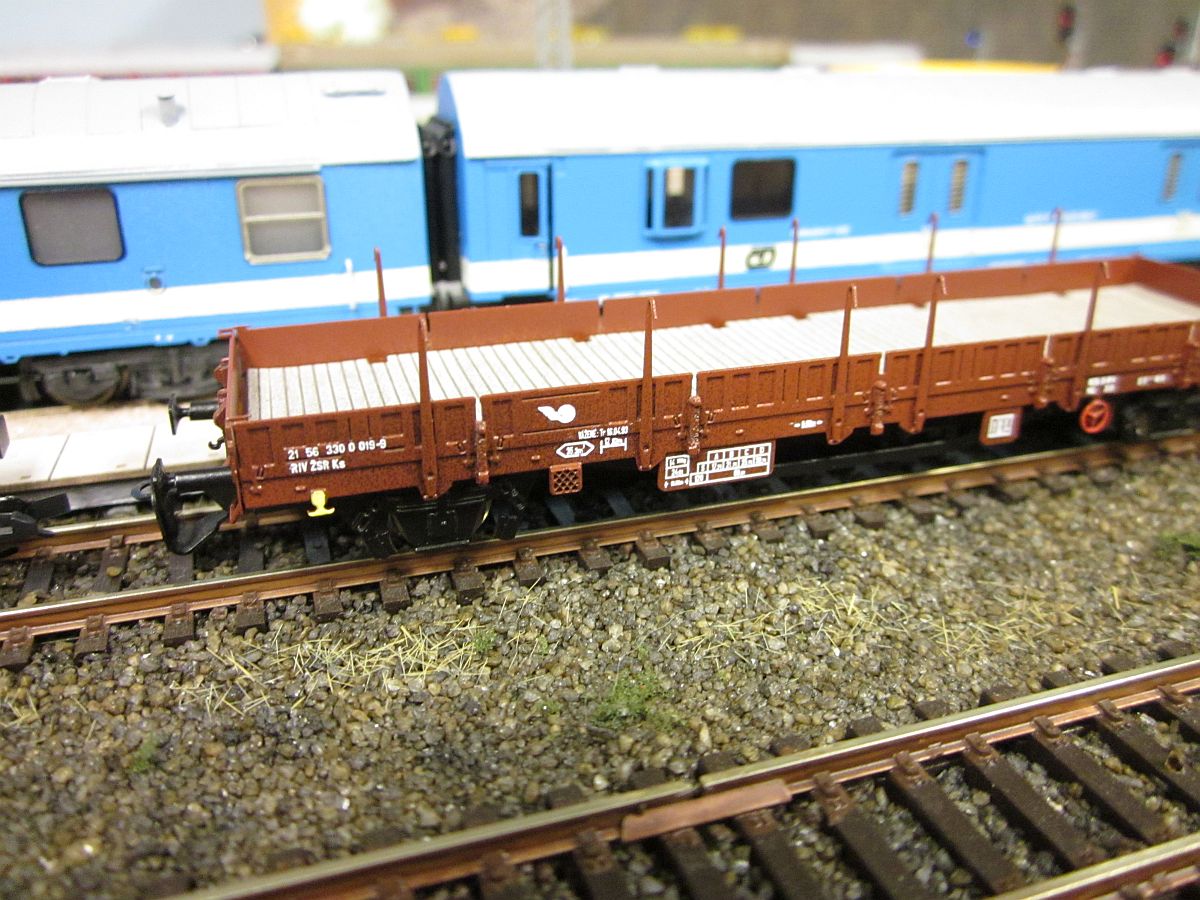

Dokončený model Ks ČSD

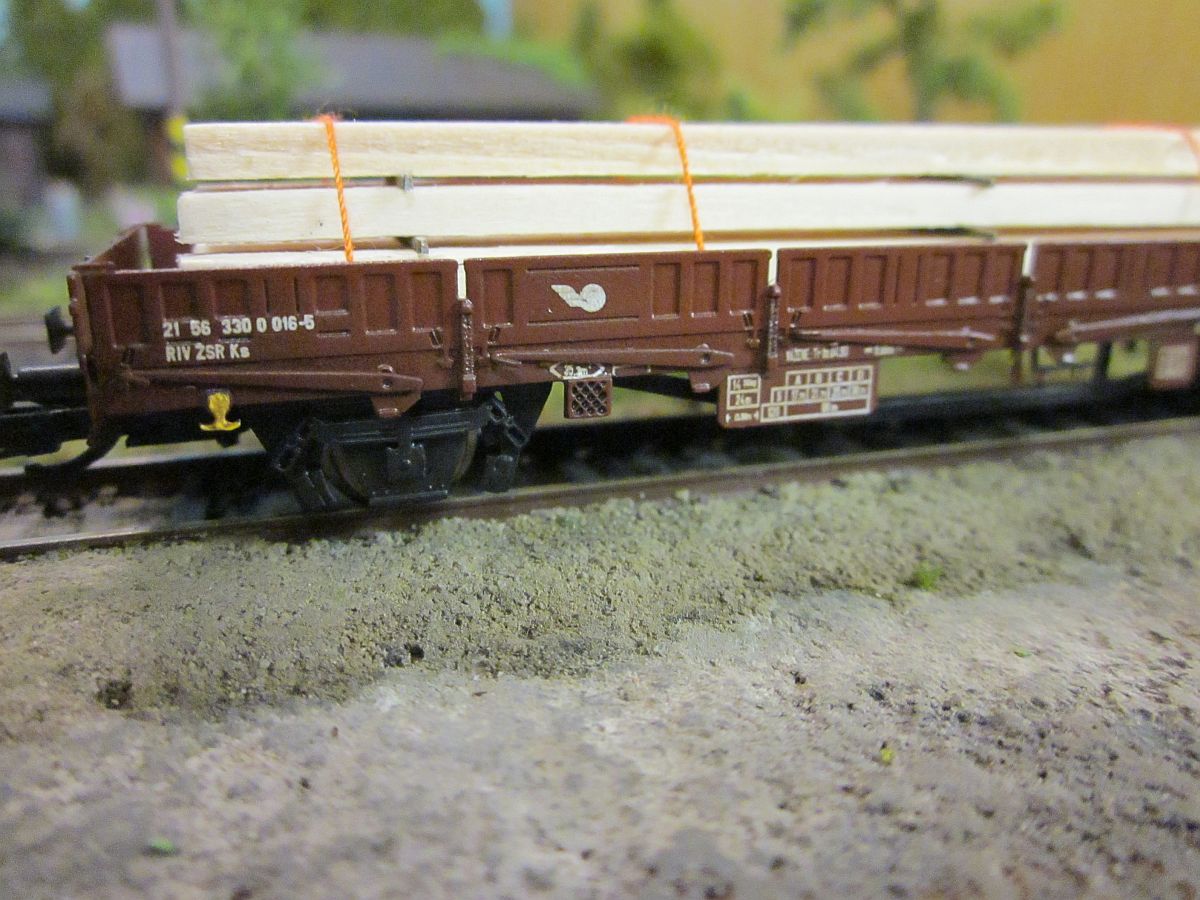

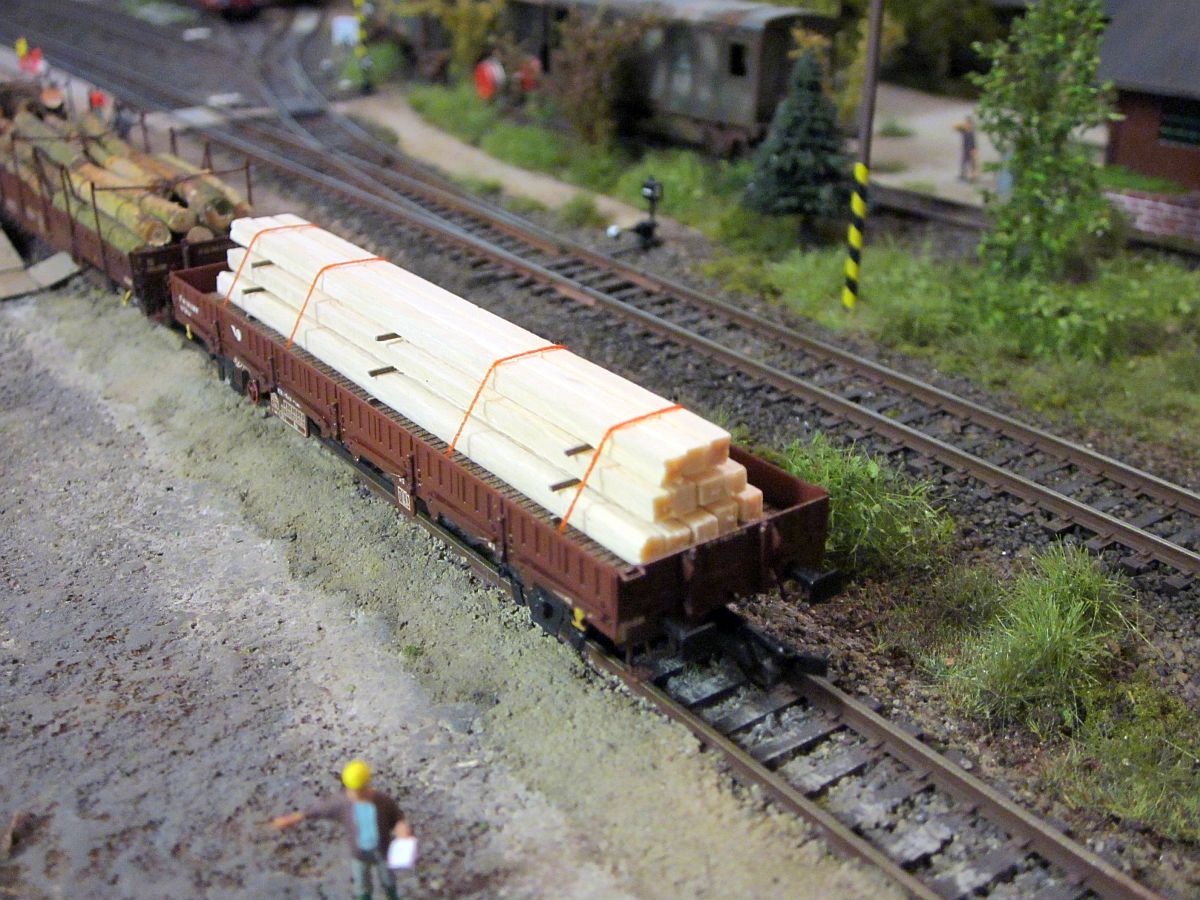

Dokončený model Ks ŽSR
Otevřené vozy

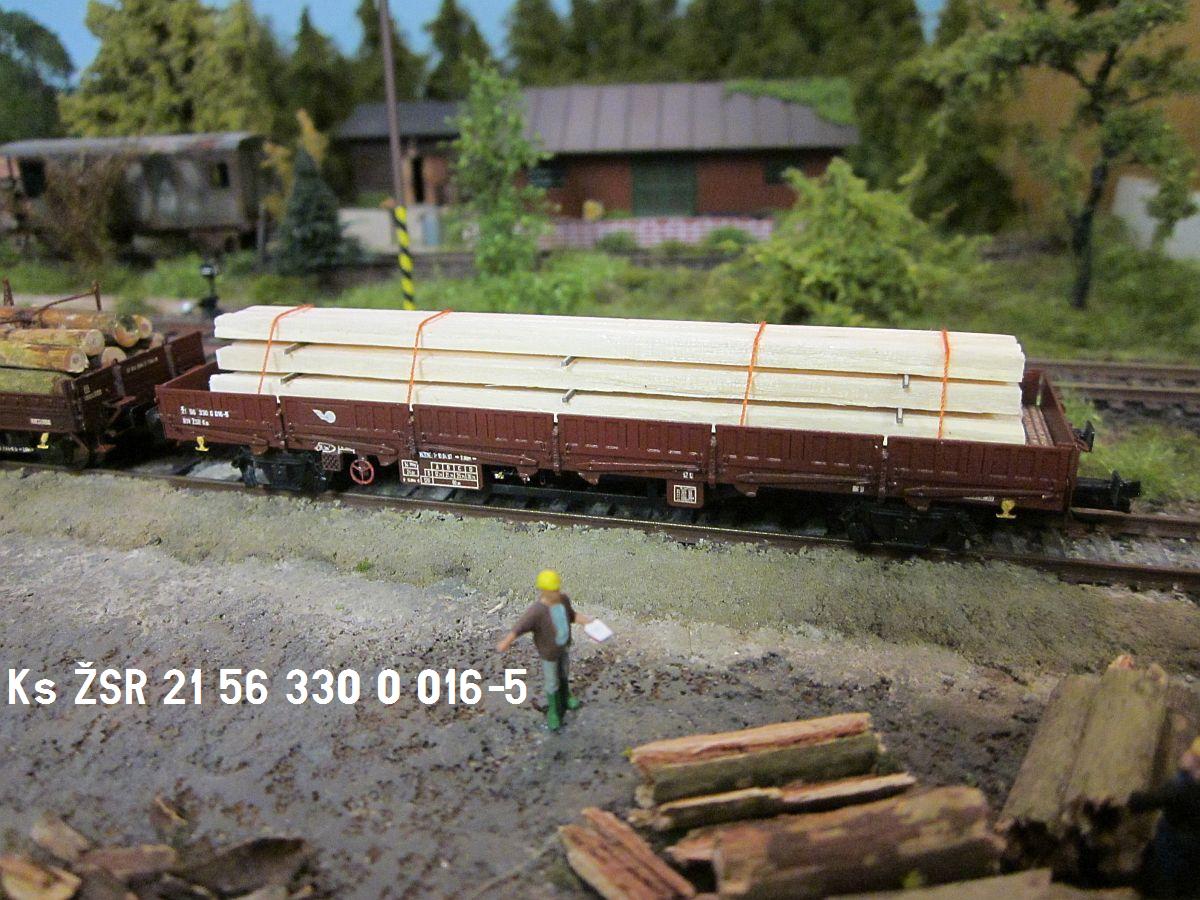

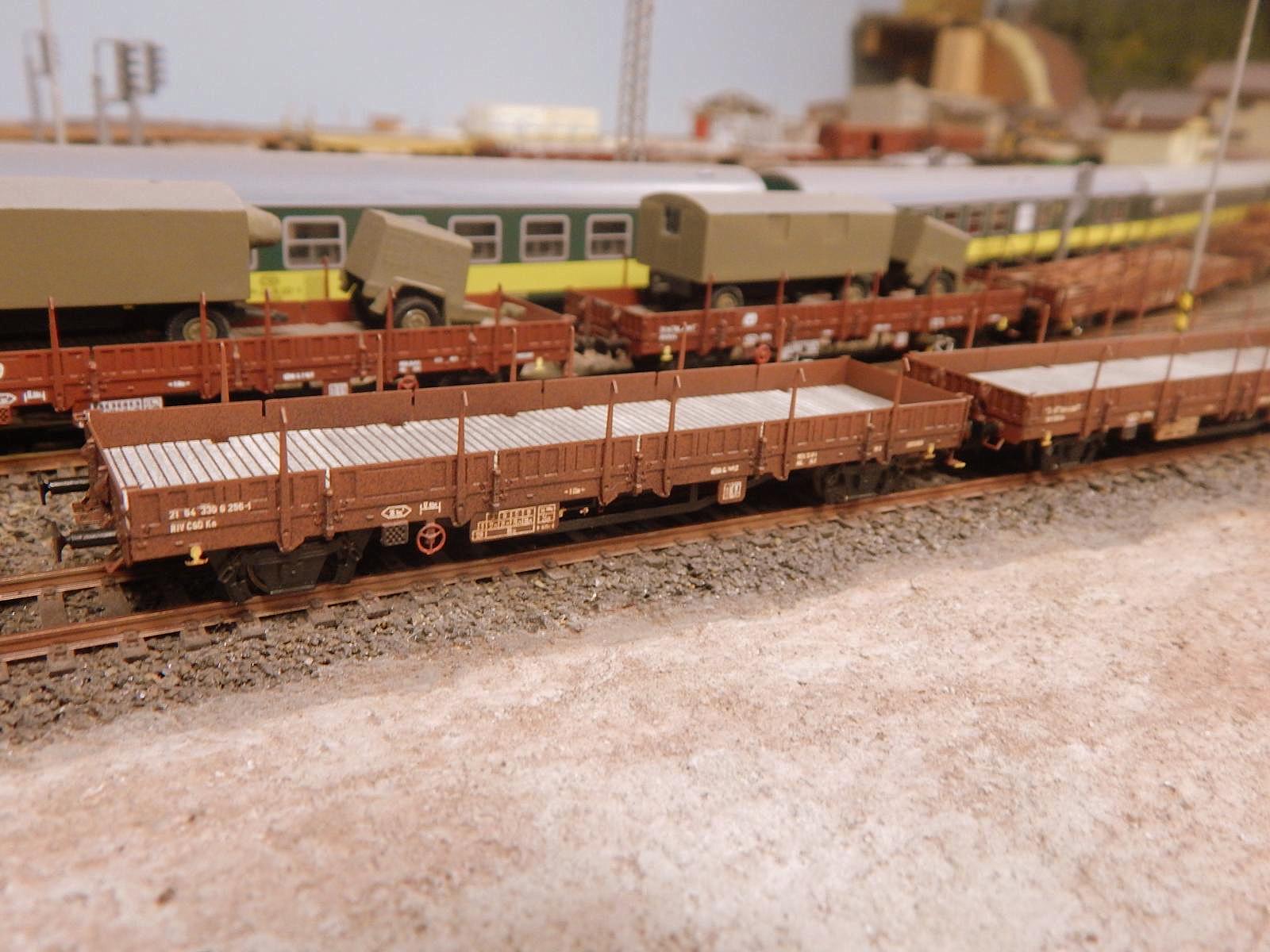

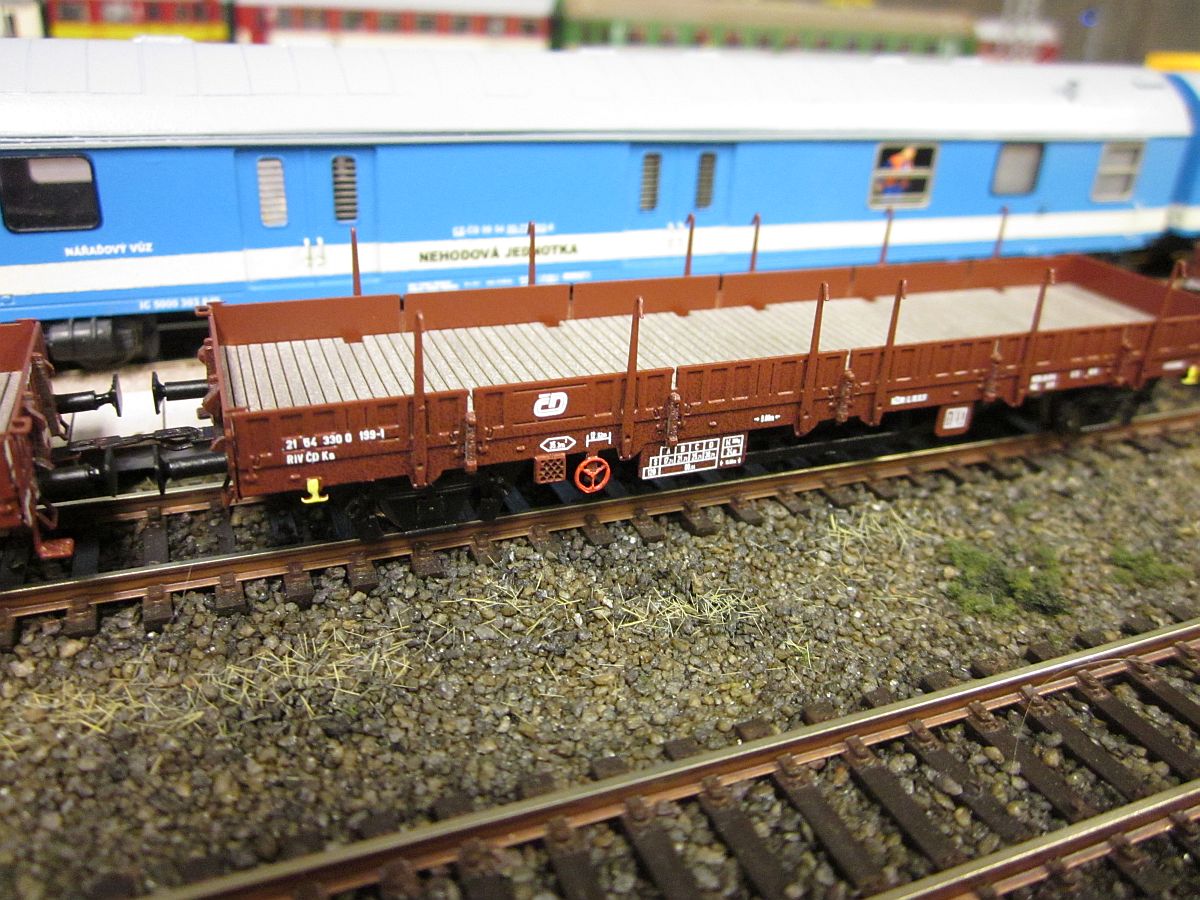

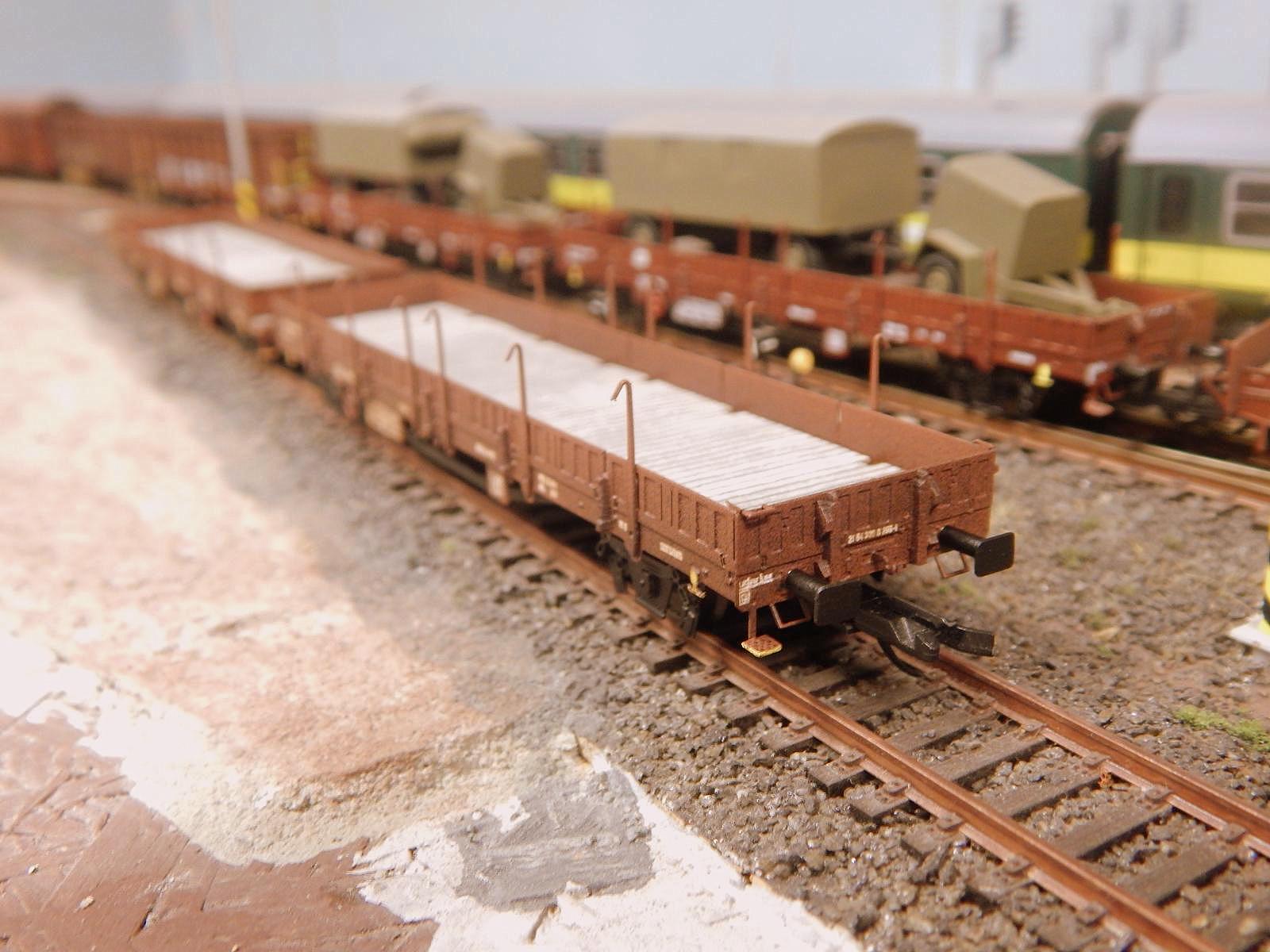

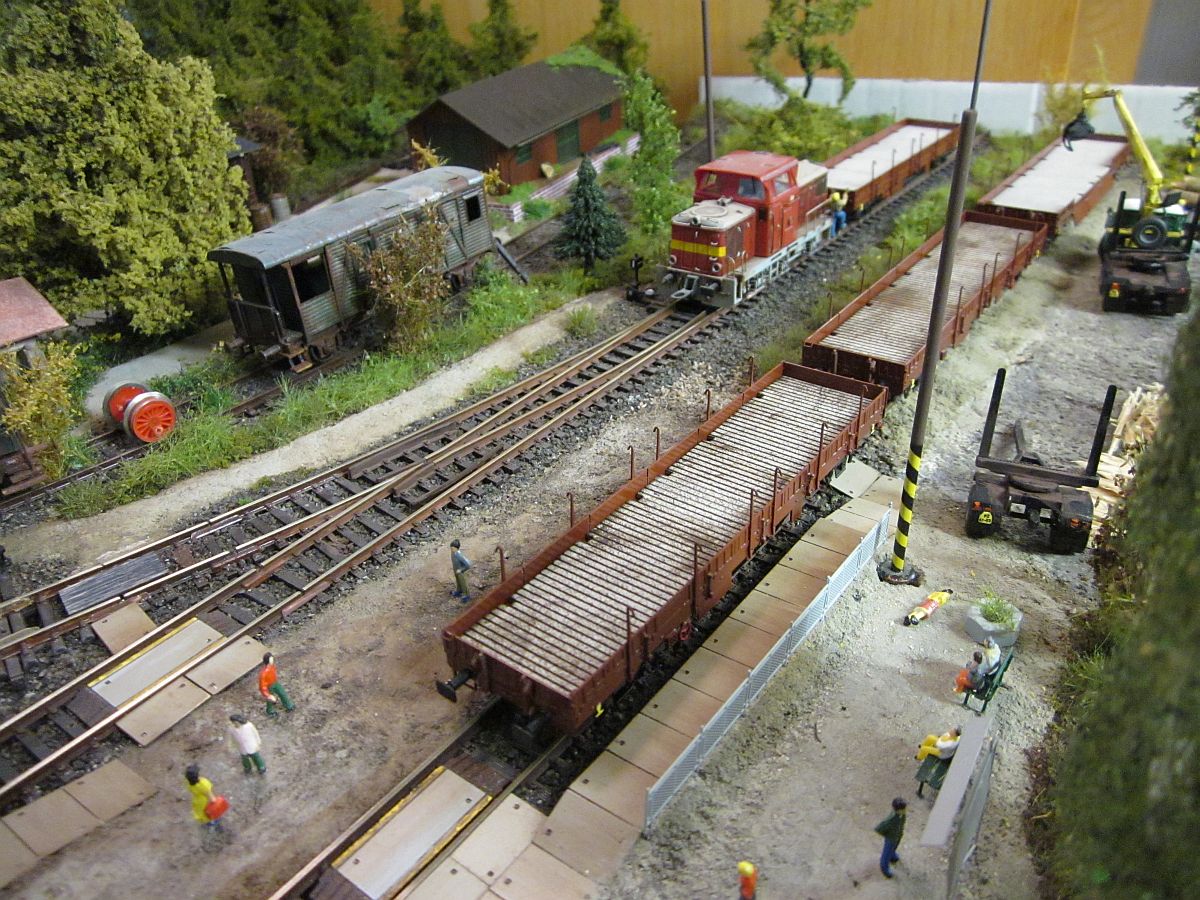

Dokončené modely ČD vozů Ks s nákladem

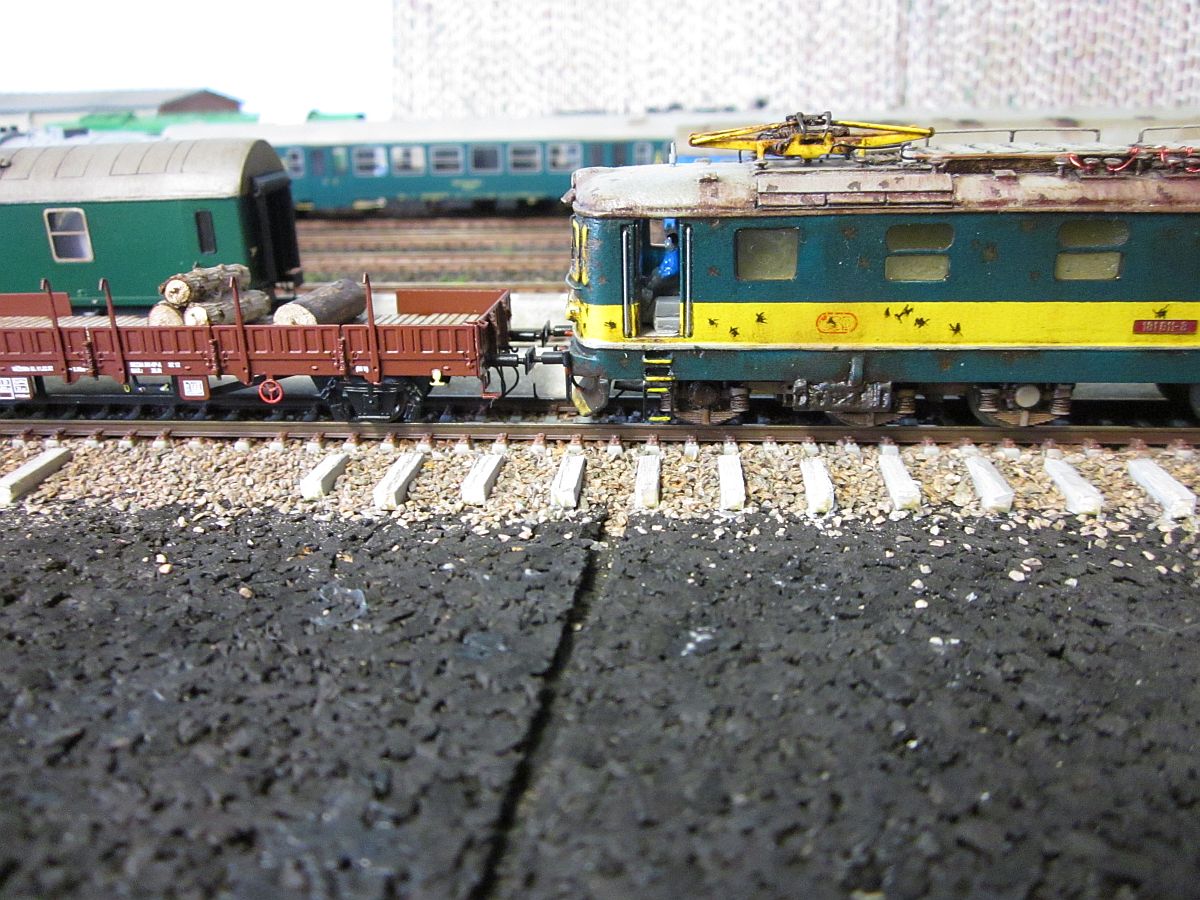

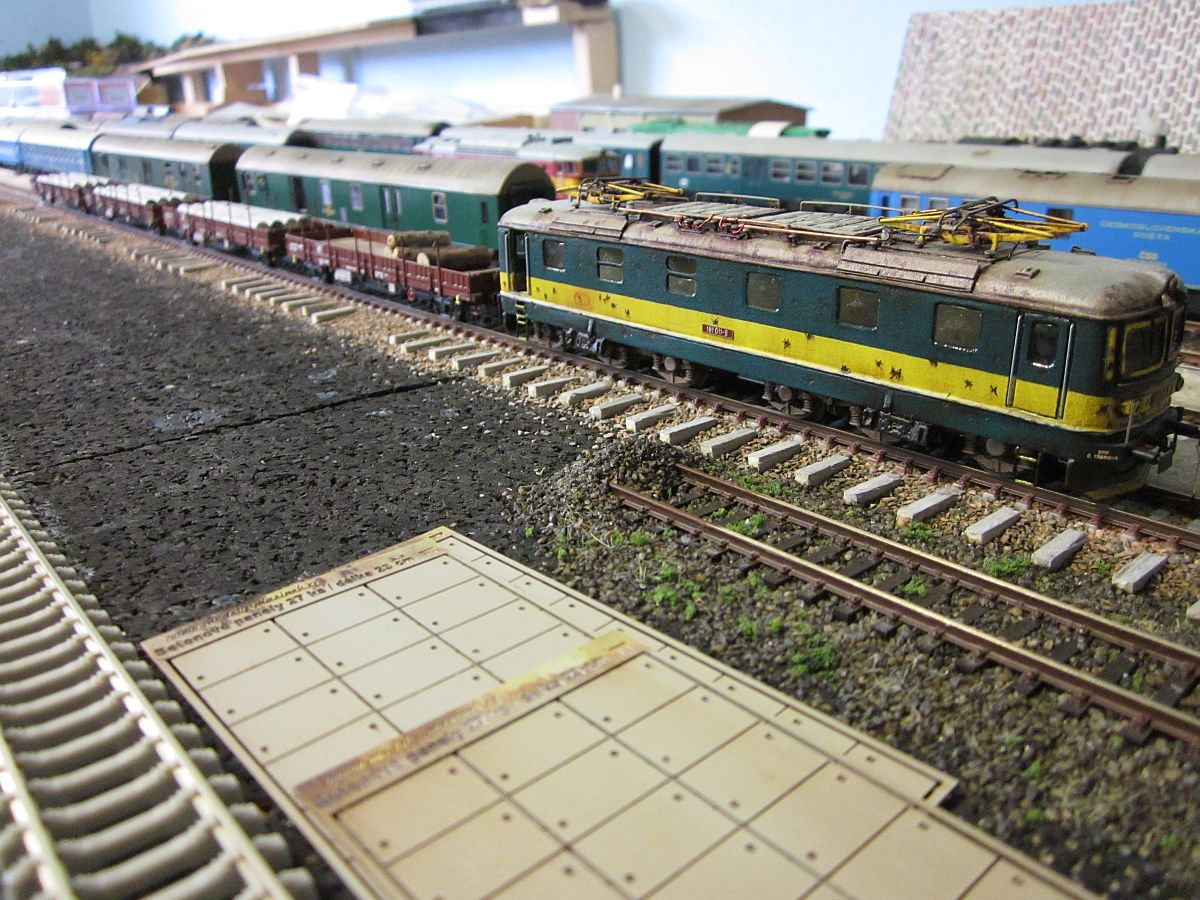

Vozy přivezla elektrická lokomotiva 181.011

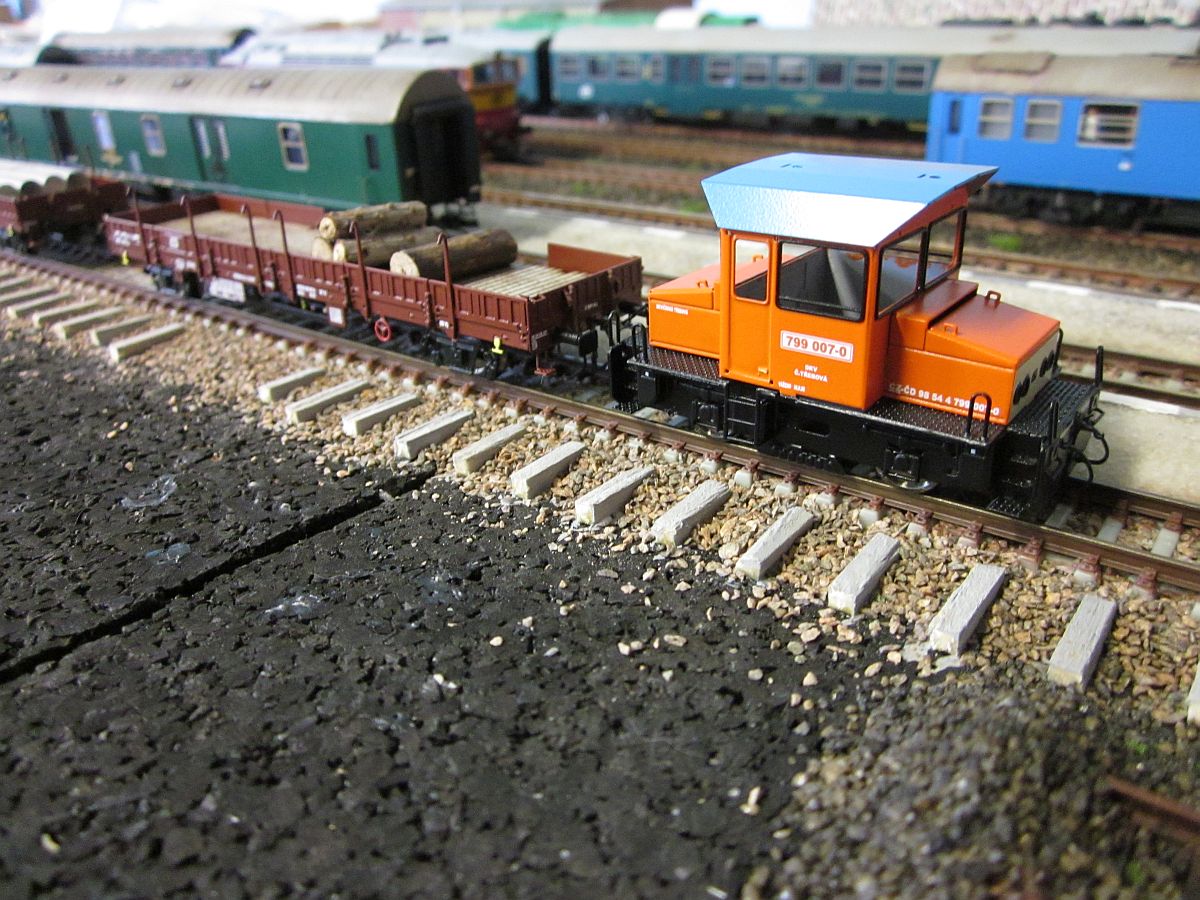

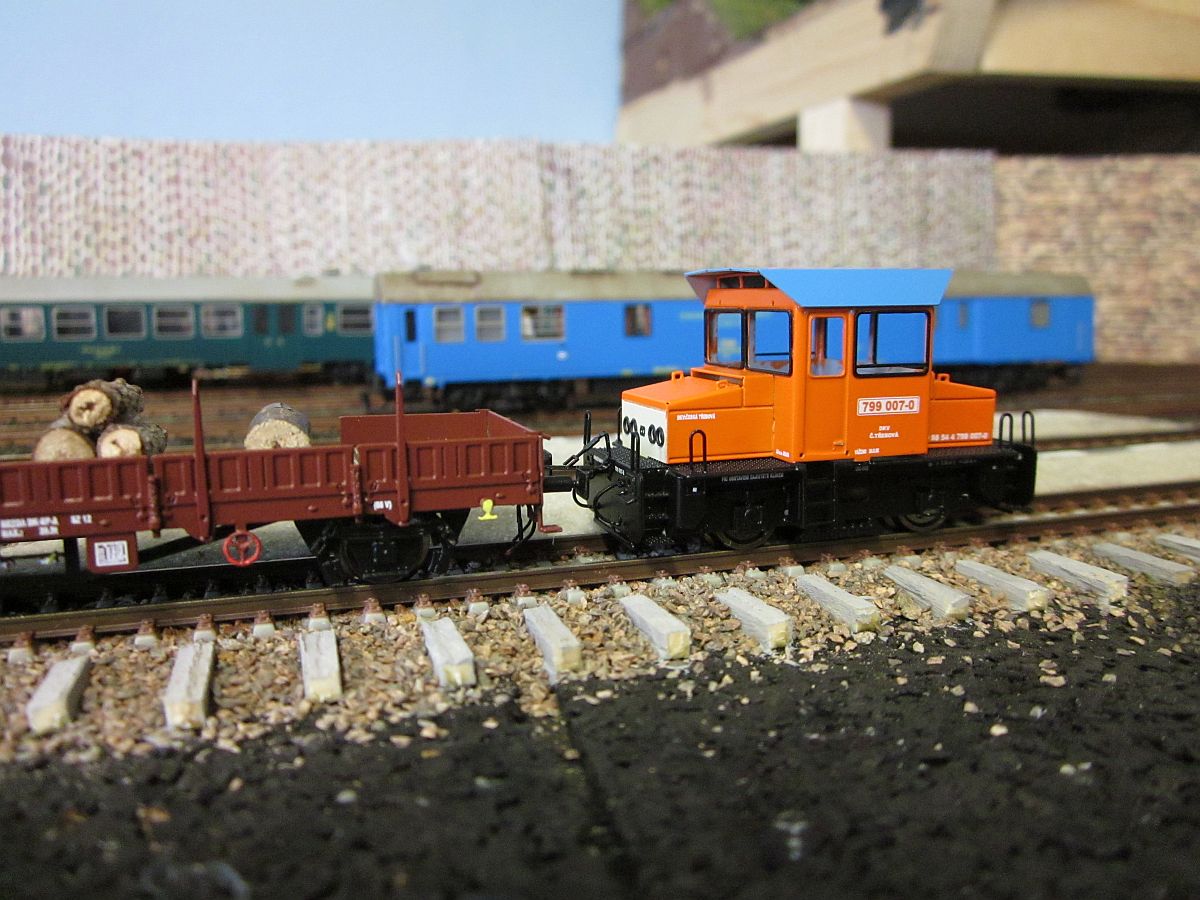

Jeden z vozů odtahuje už Adélka 799
Dokončené modely ŽSR a ČD
Podlahy jsou pouze přetřeny ředěnou černou barvou. Čísla vozů ČD 198, ČD 199, ŽSR 019 a ŽSR 124

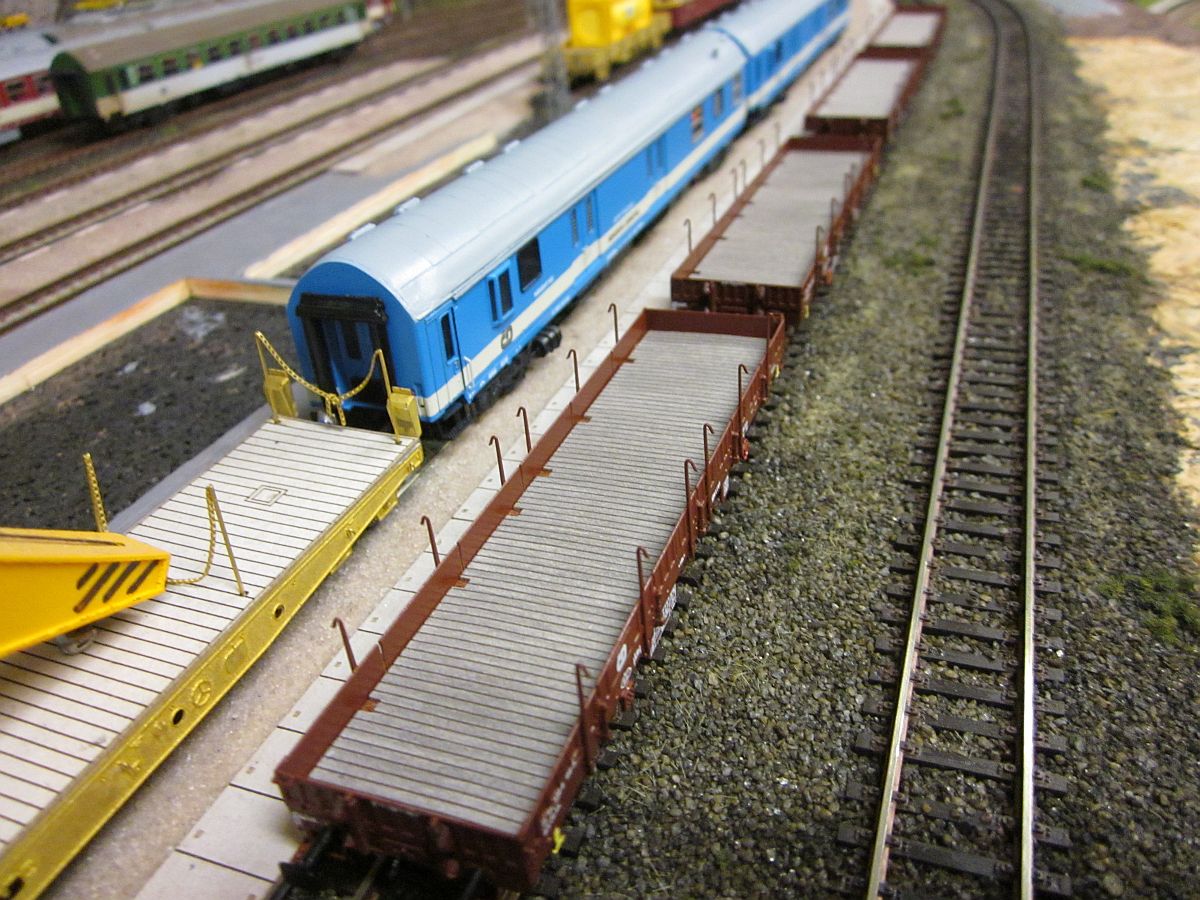

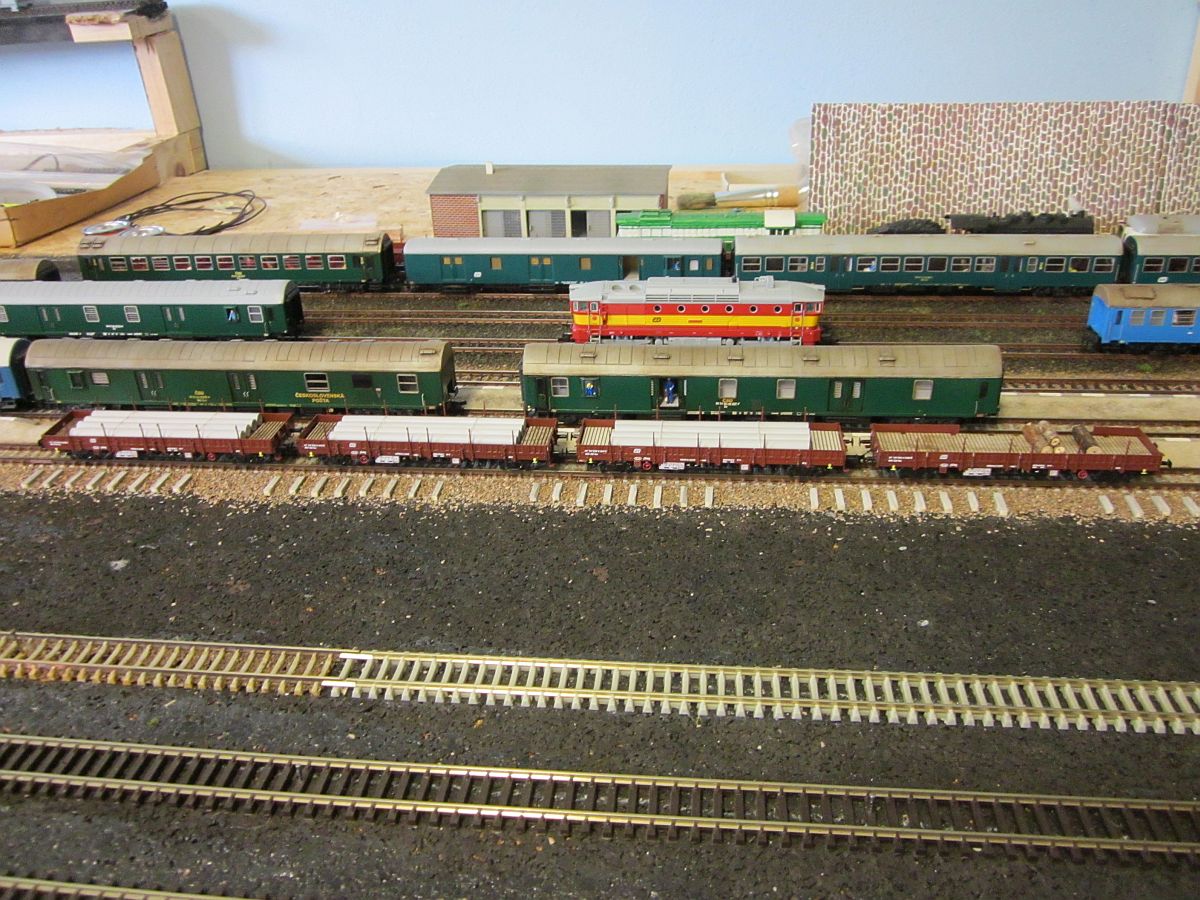

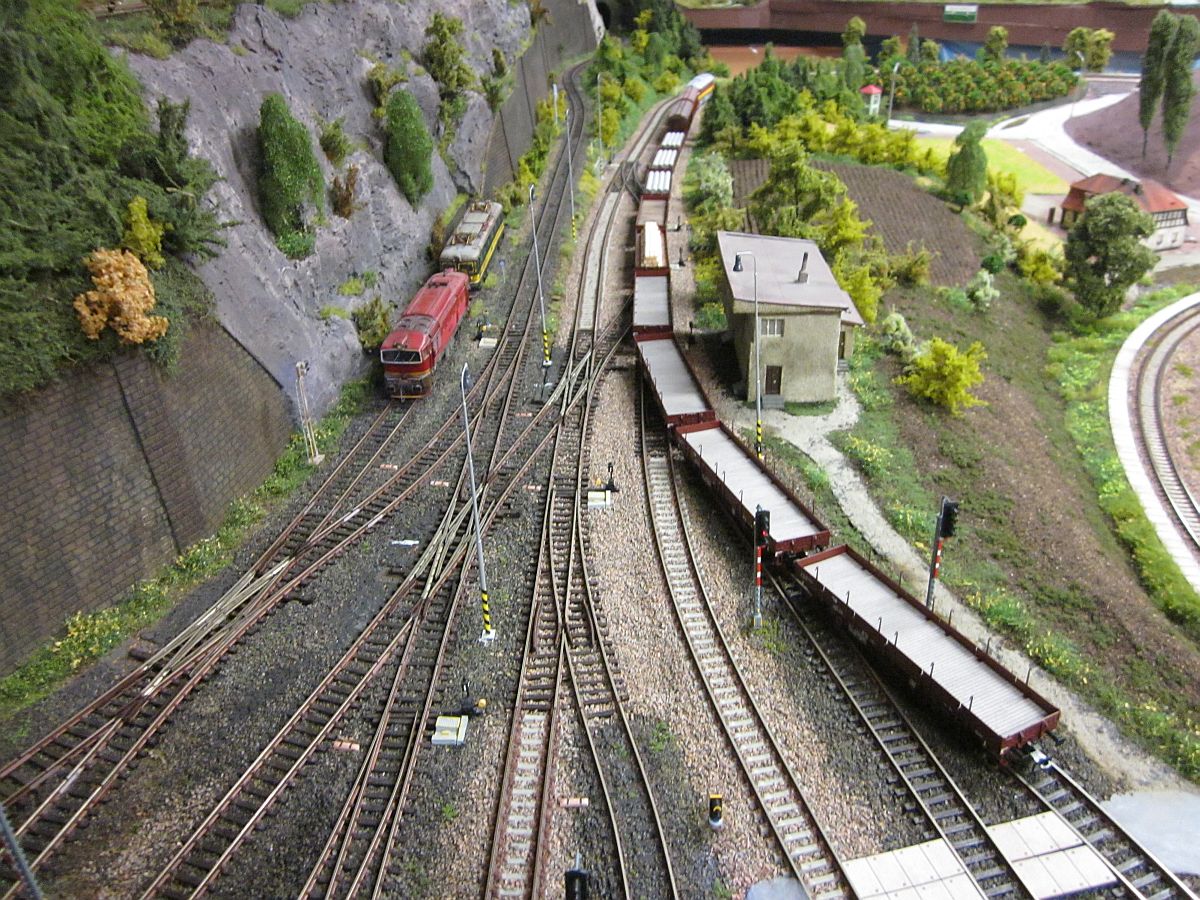

Zde jsou vozy už v soupravě
Video s testovací jízdou

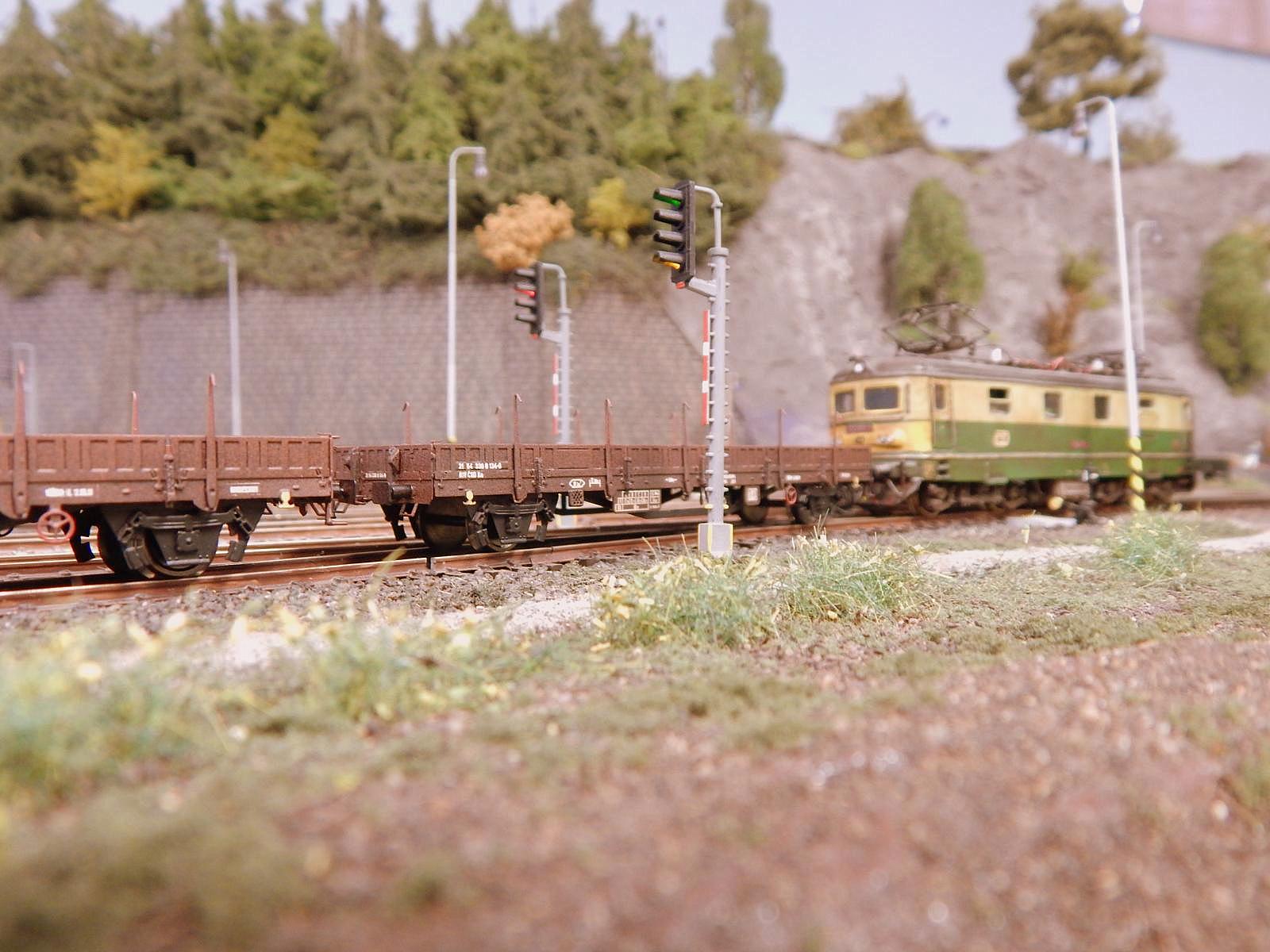

Méně lepidla / více cínu...

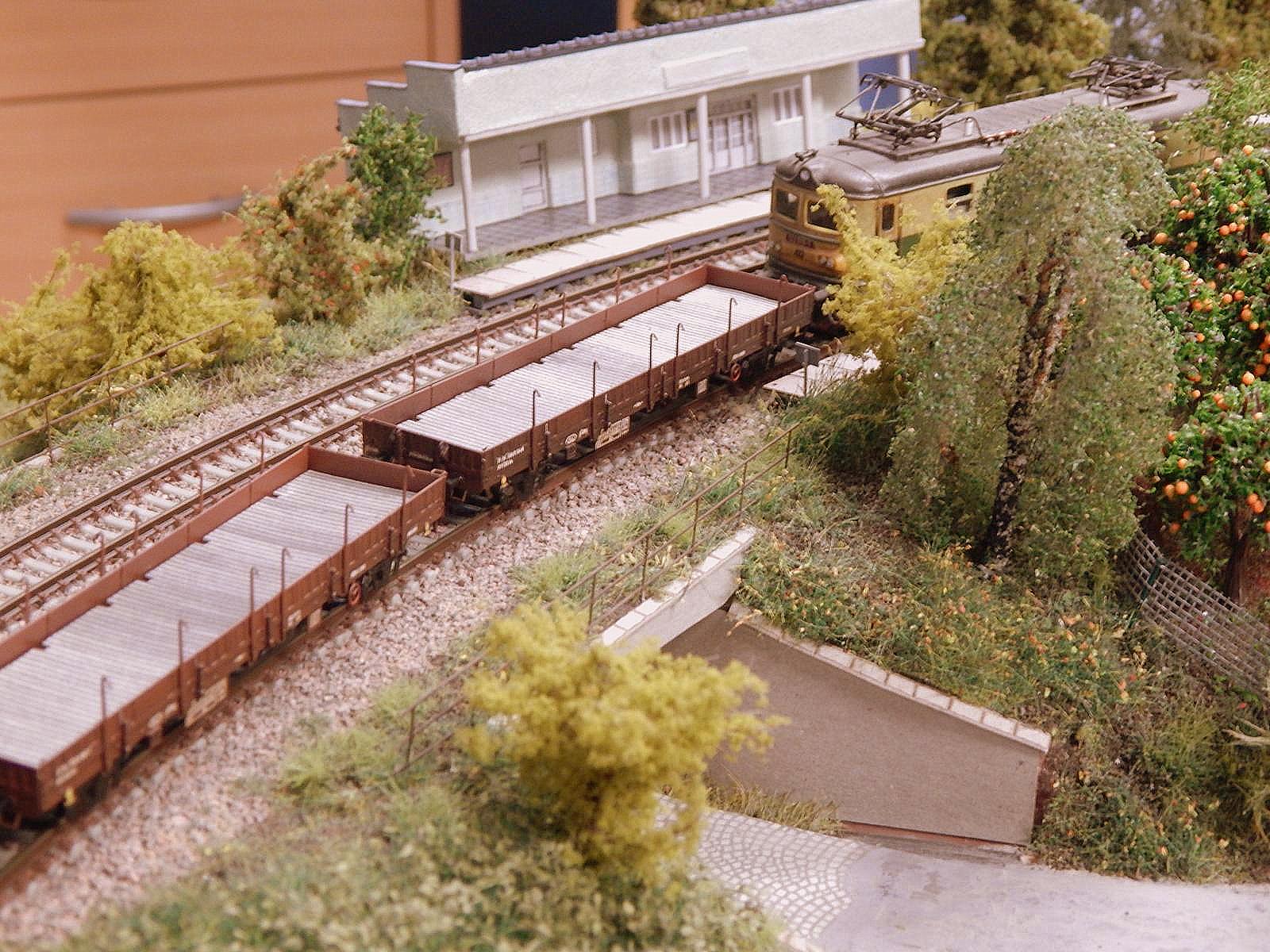

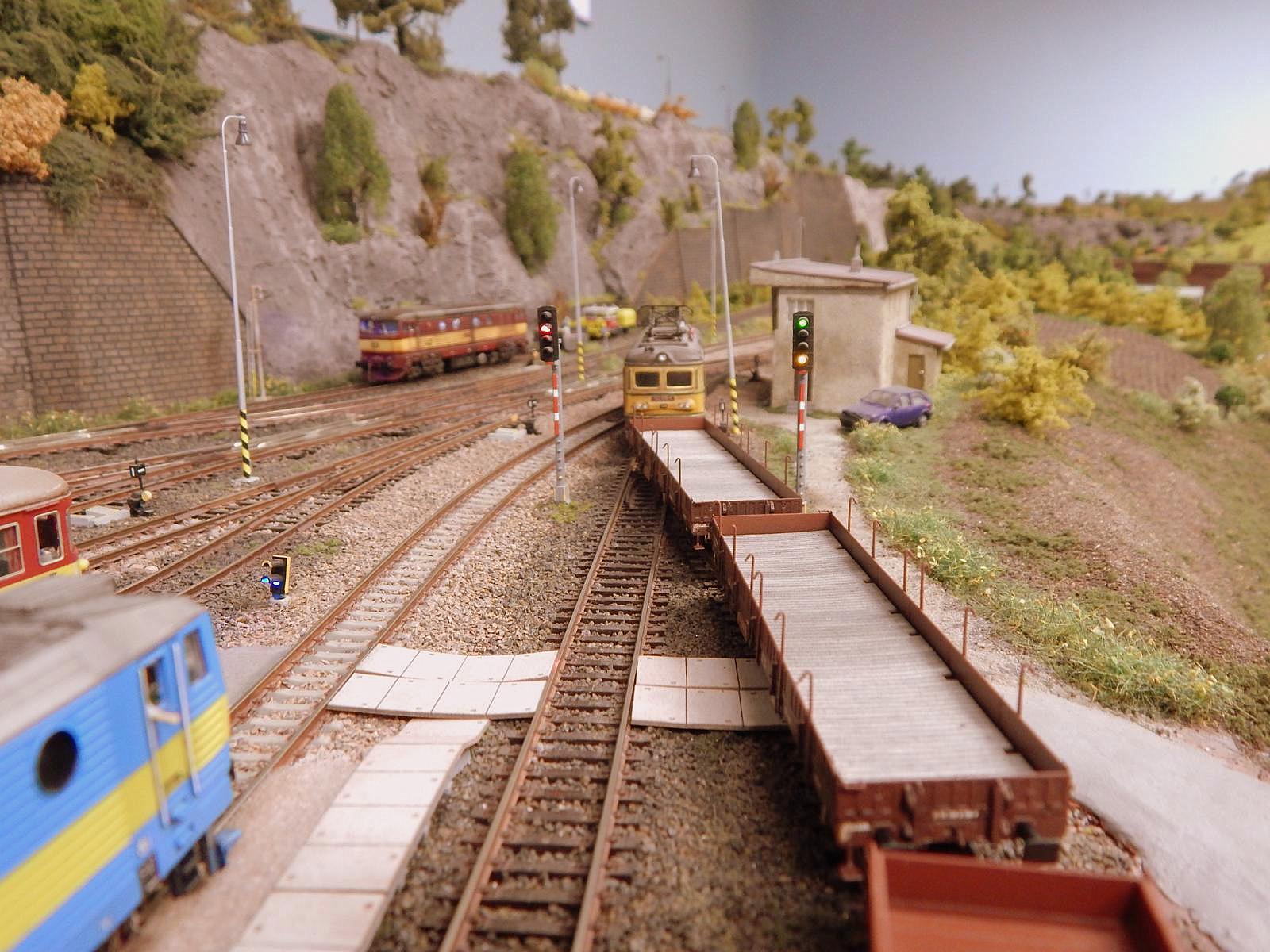

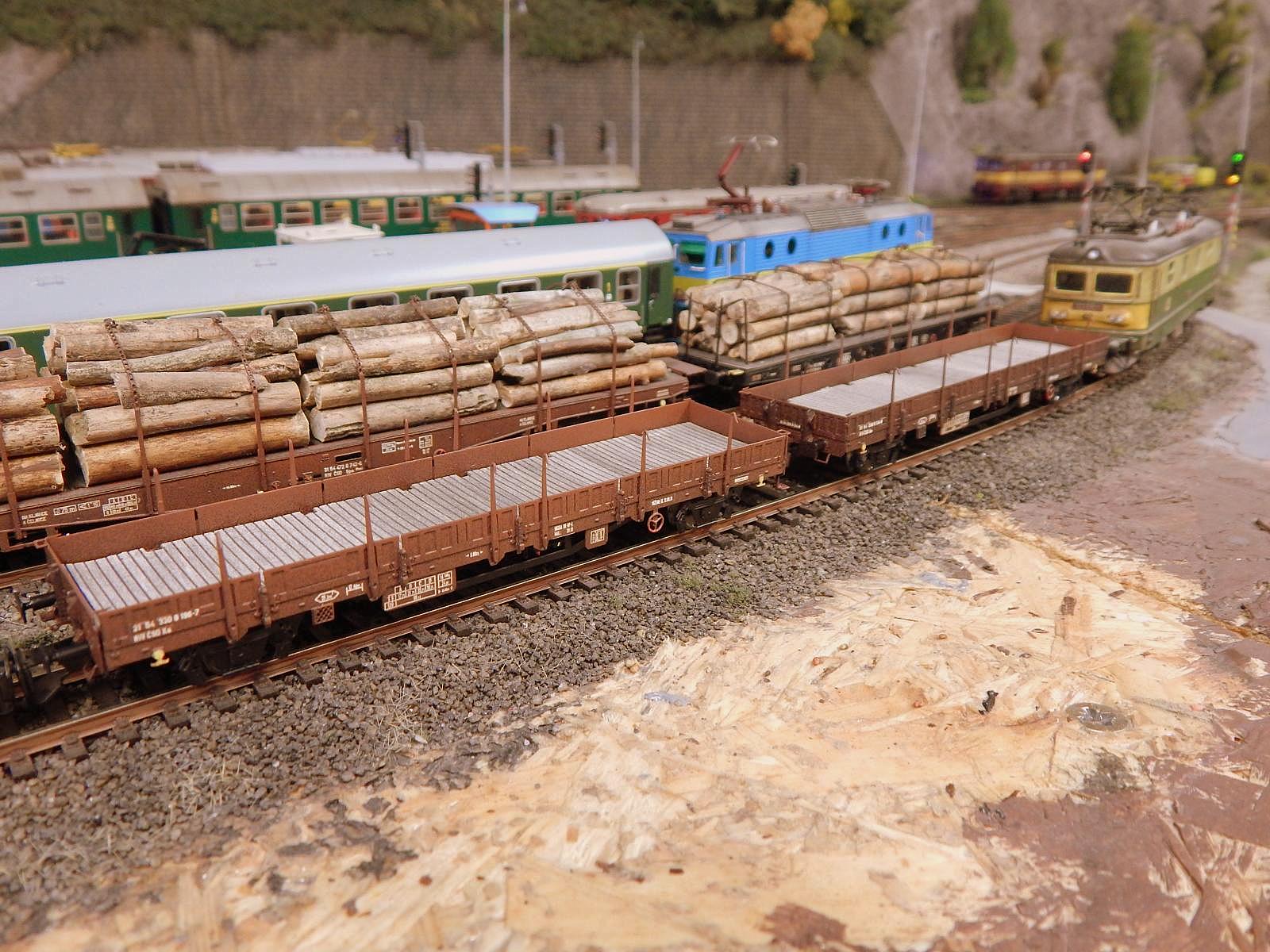

Po nějaké době další dva postavené vozíčky z leptíku. Tentokrát trochu více pájené vozy Ks ( Kns ) - proti návodu. Až na kartonové doplňky je vše pájené :)

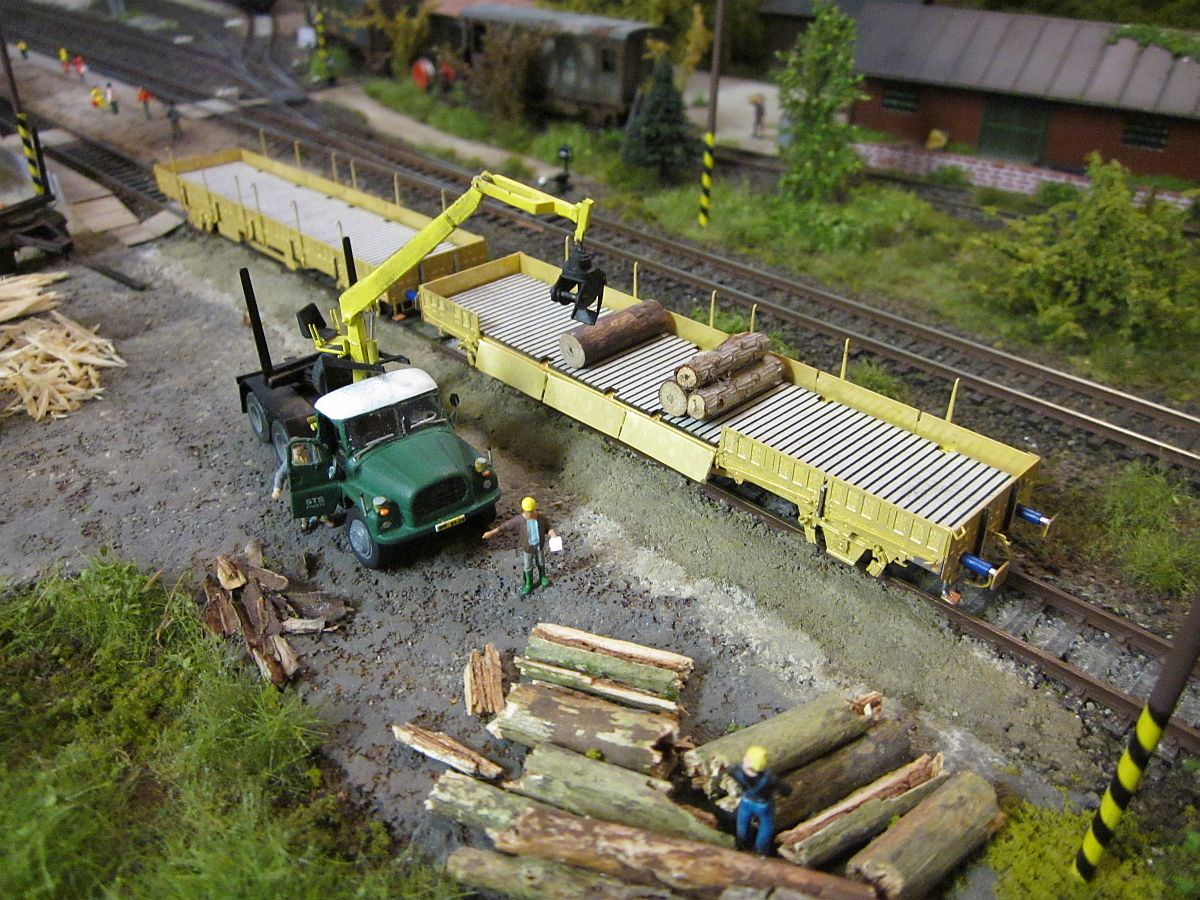

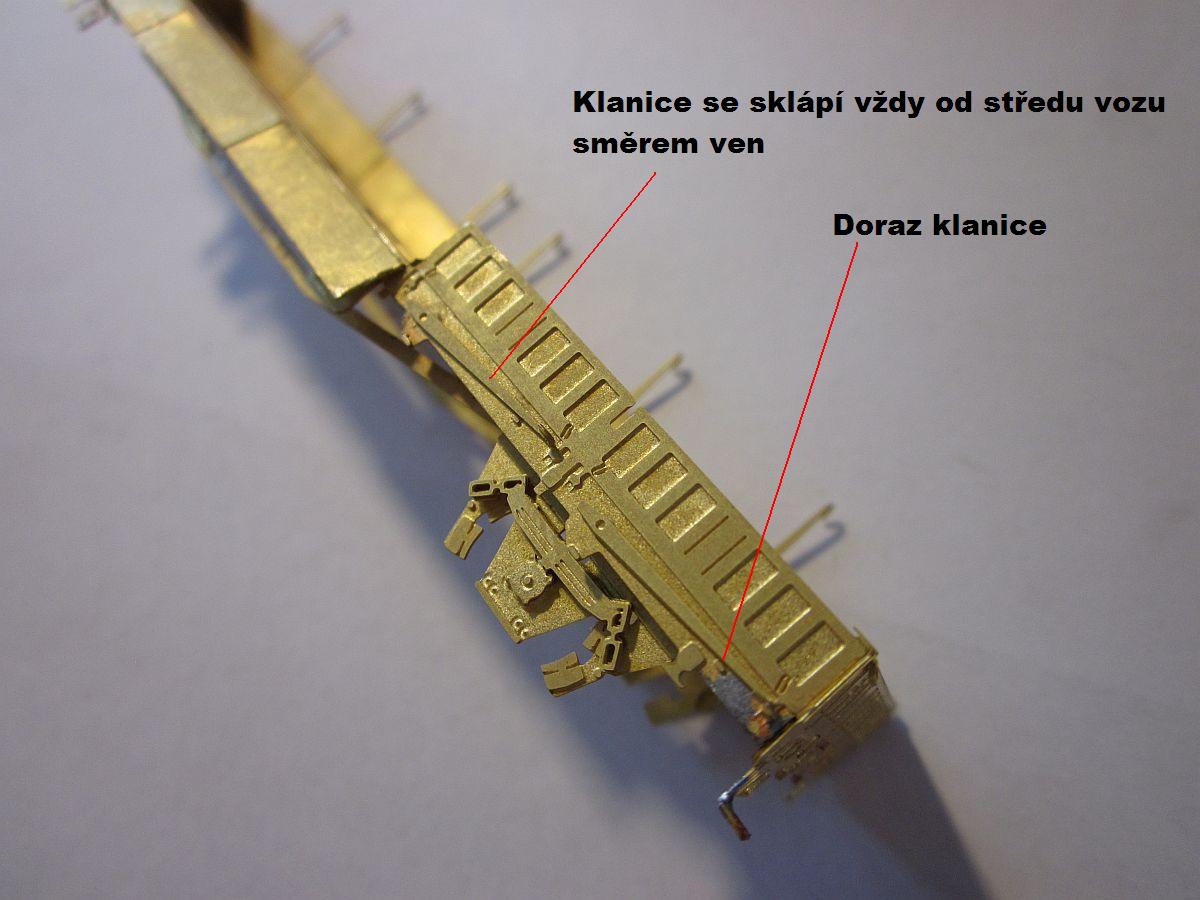

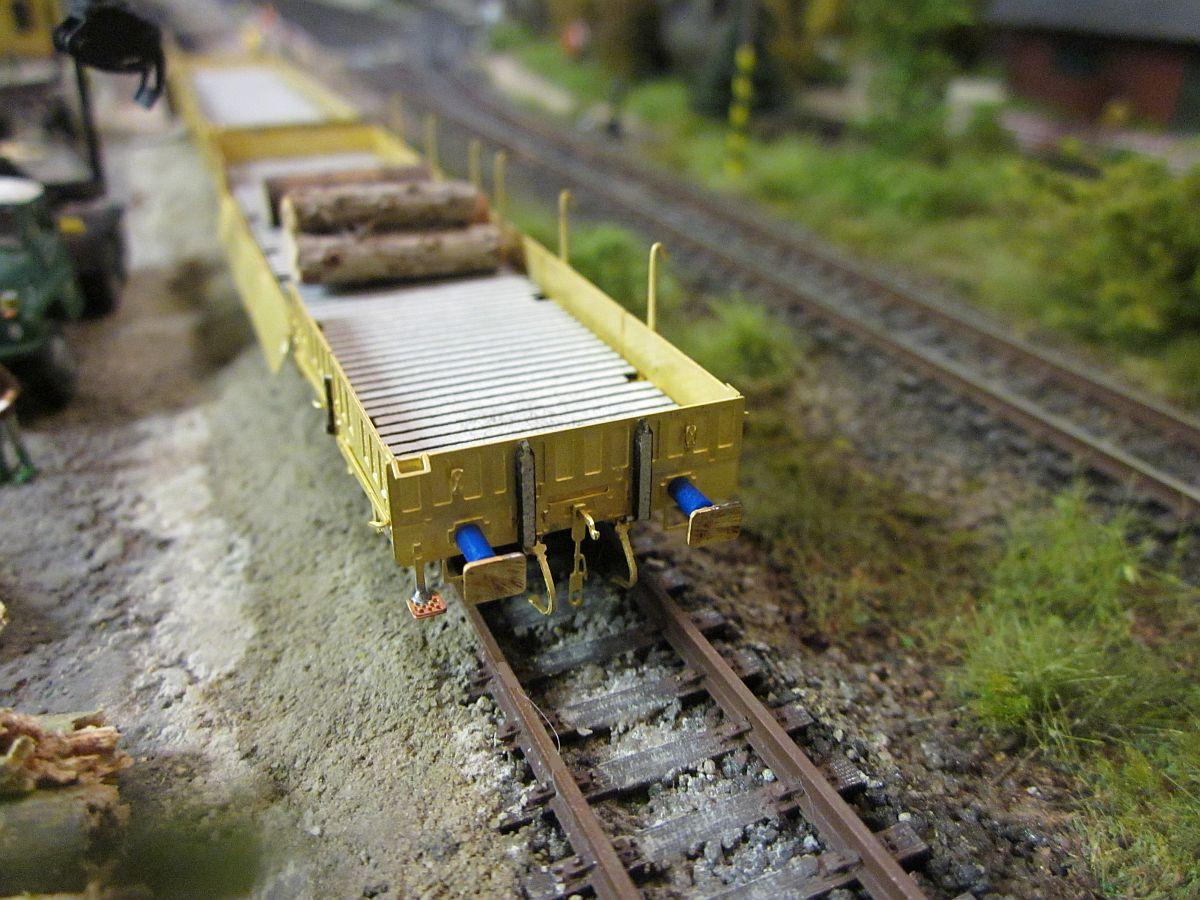

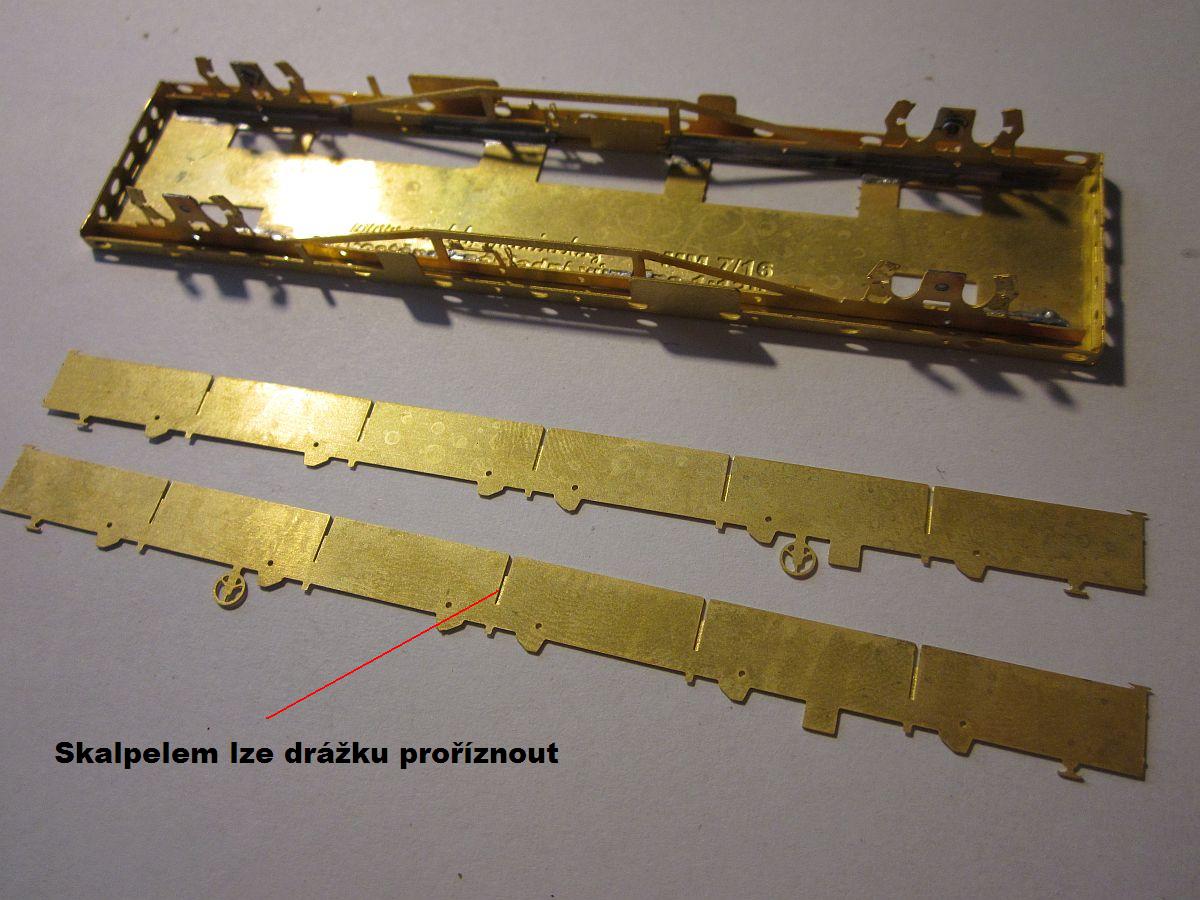

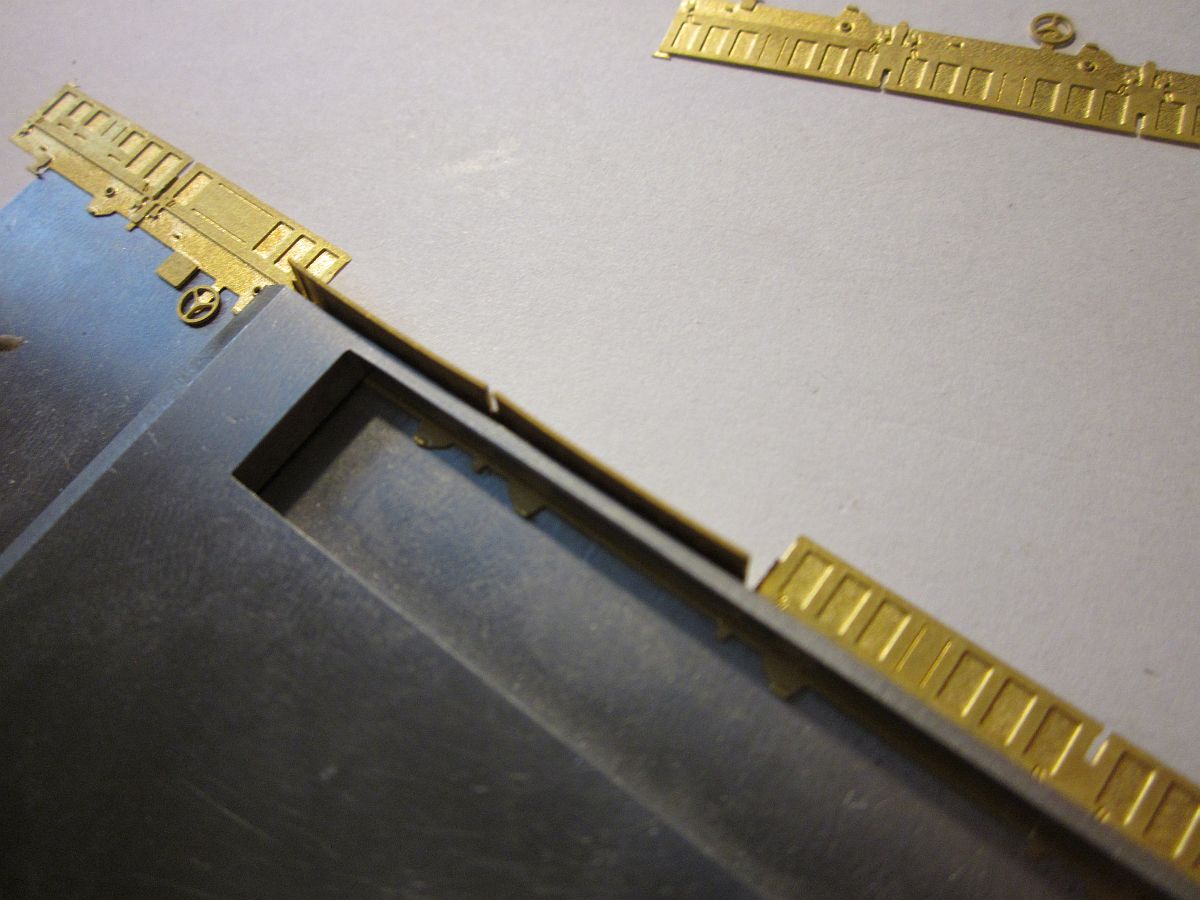

Doplňující fotografie ze stavby otevřeného vozu
Doplňující fotografie 4 vozů ze setu - při testech

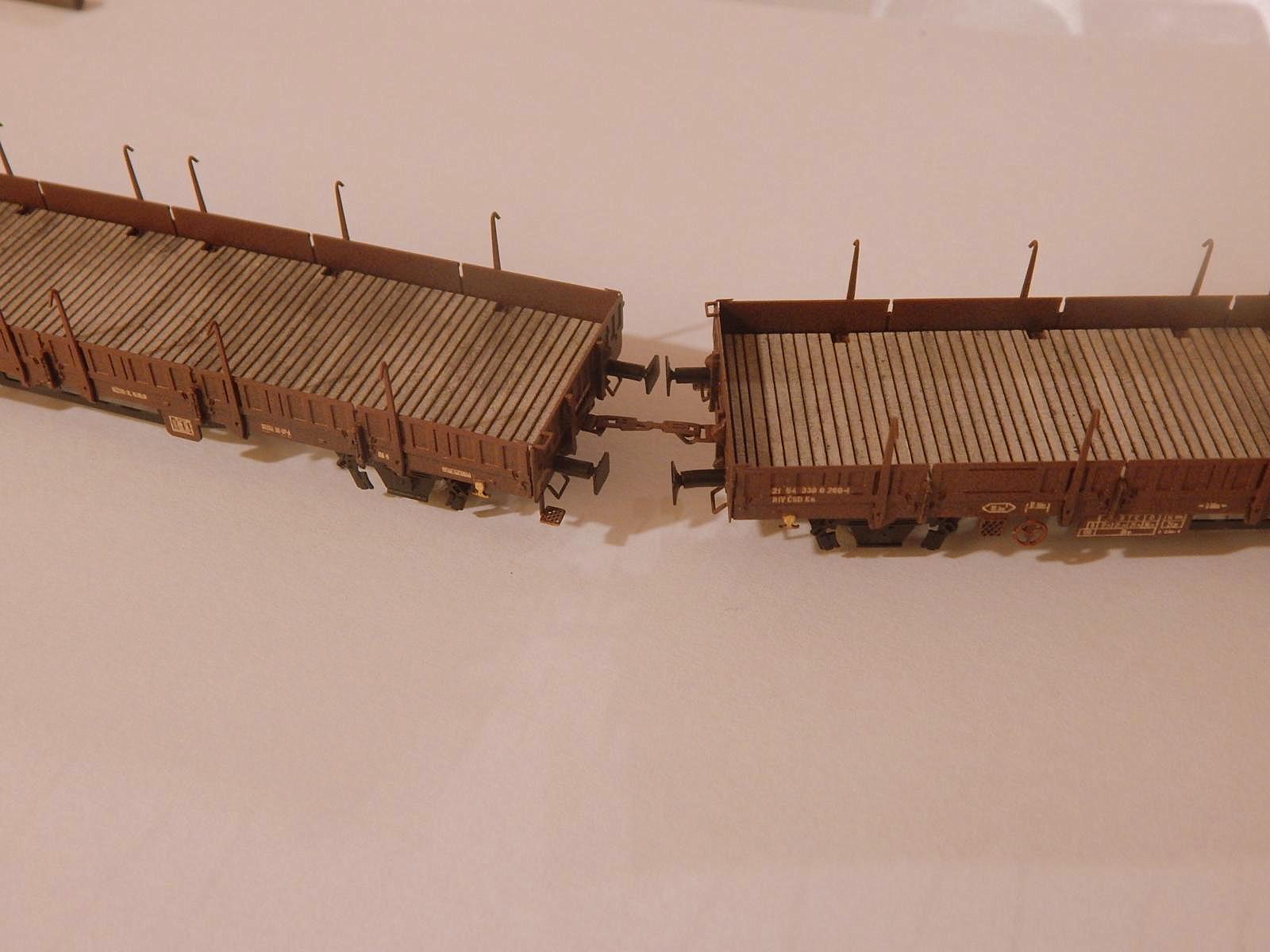

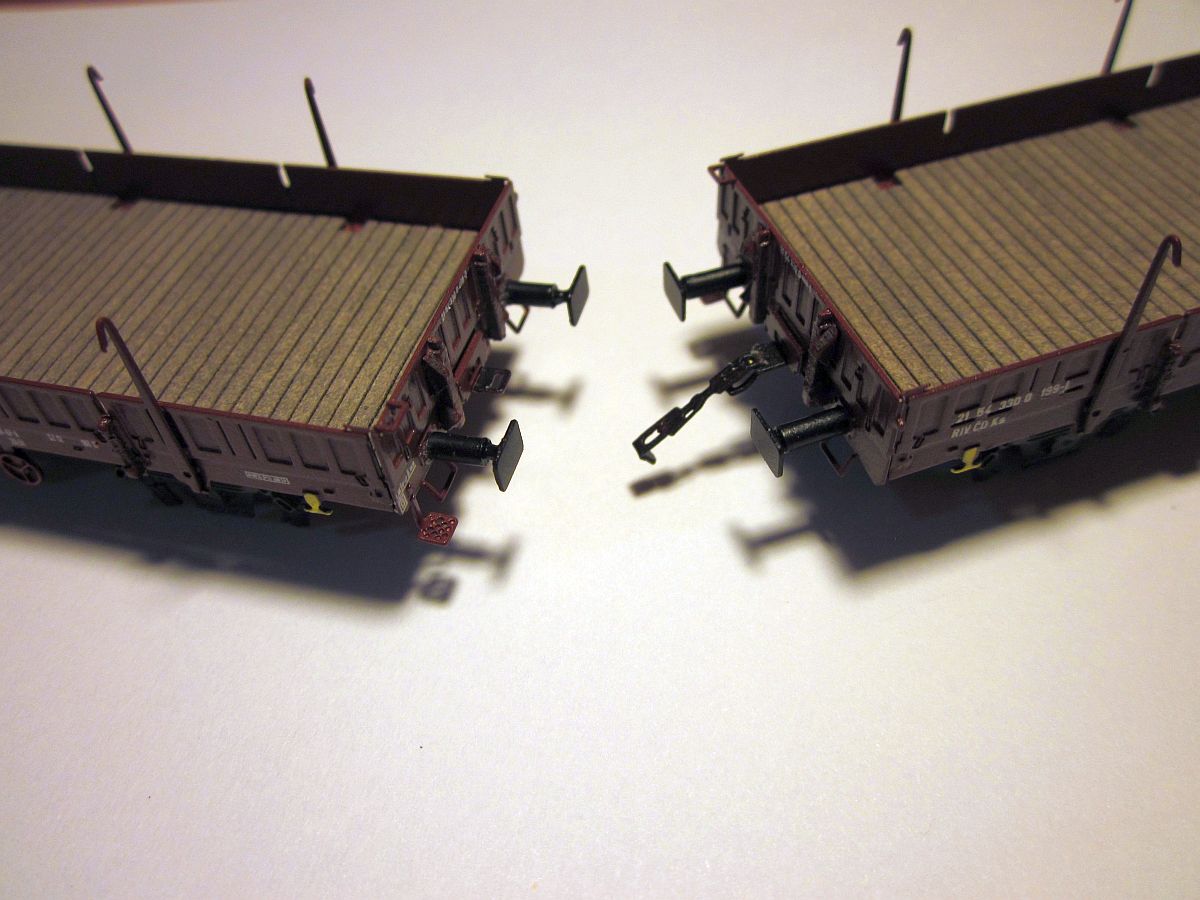

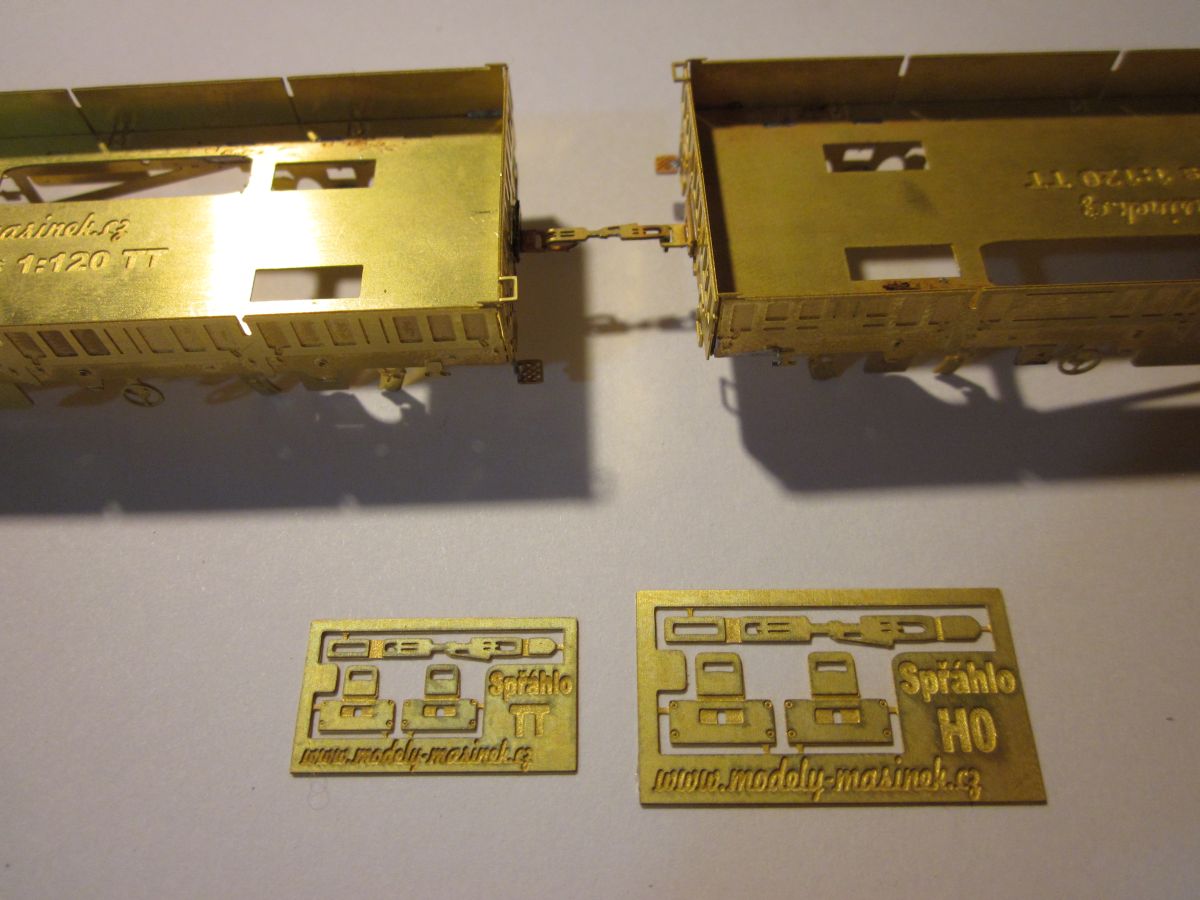

Vozy jsou spojeny pevným spřáhlem
Článek publikován 30.6.2016 / Poslední aktualizace 13.3.2018
