Návod stavby leptaných podvozků Tatra 2300 mm 1:120 TT
Kat.č. TT-Tatra 2300
- Leptané podvozky ( pár ), včetně masek podvozků - Tatra o rozvoru 2300 mm. Sada obsahuje i potřebné dynamo. Velikost 1:120 TT. Cena 125 Kč.
Návod

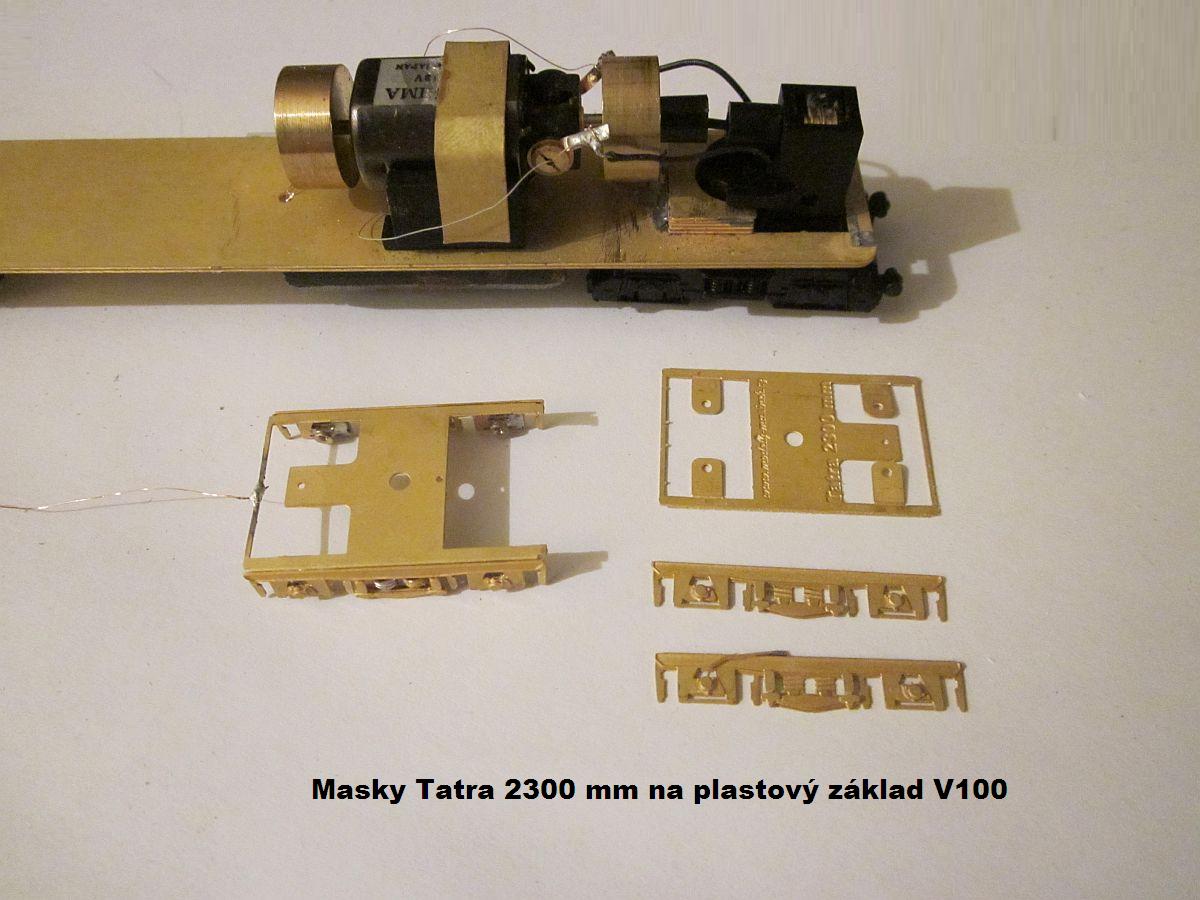

Stavba masek pro motorové vozy ( 820 )

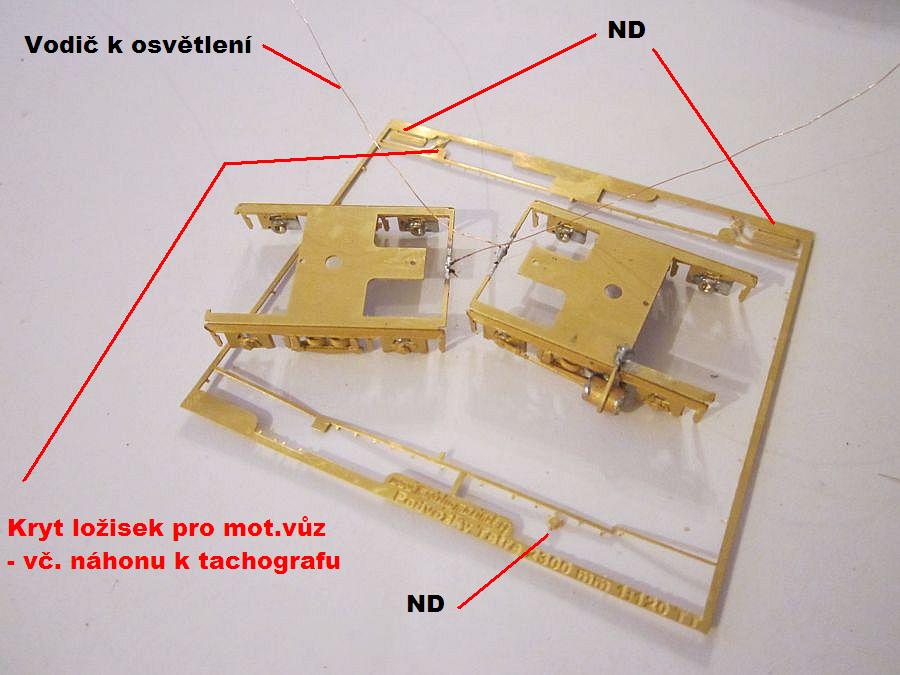

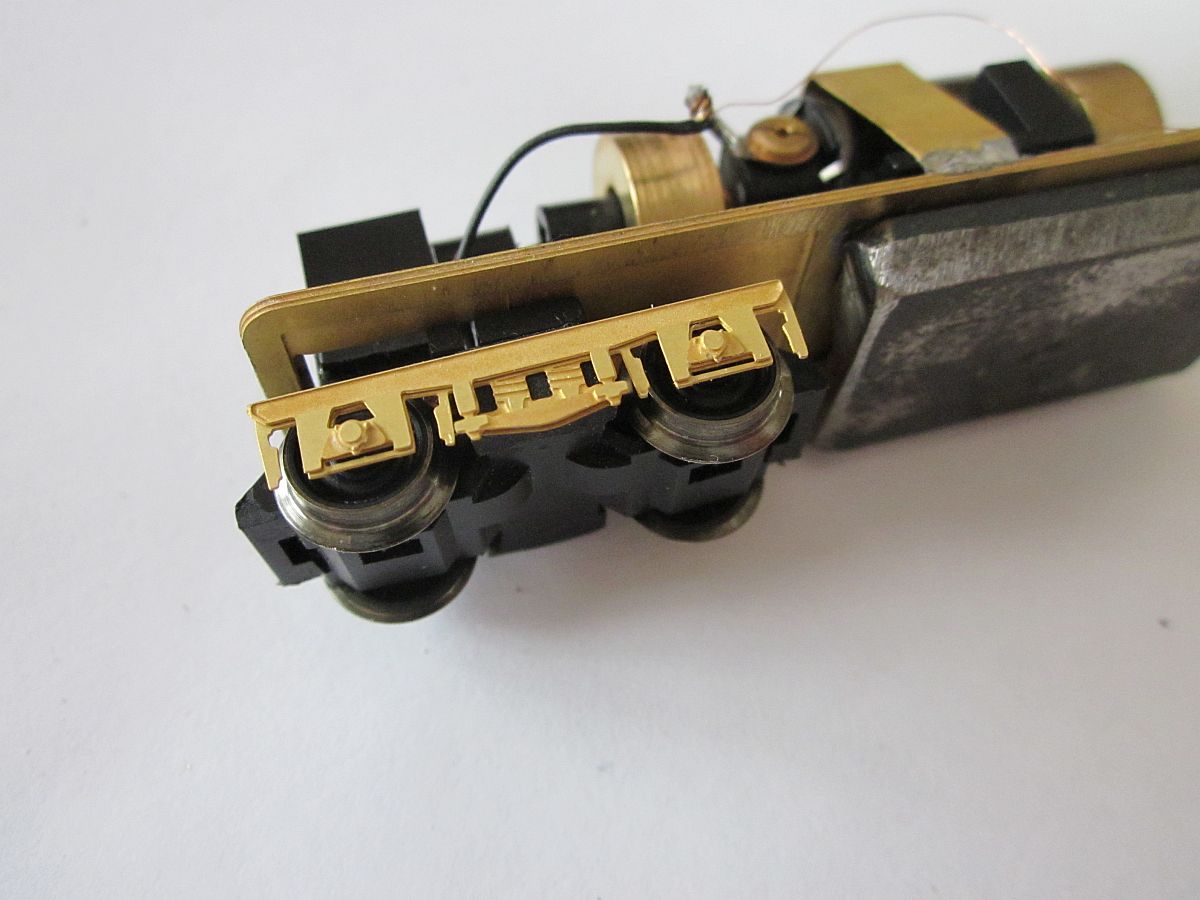

Pokud stavíte podvozky / masky pro motorový vůz ( 820 / 893 ), můžete využít z leptané sady kryty ložisek, ze kterých vedou náhony k tachografům. Umístěno 2 x, vždy na levé straně podvozku pod strojvedoucím.
Stavba podvozků pro vůz ( Balm )

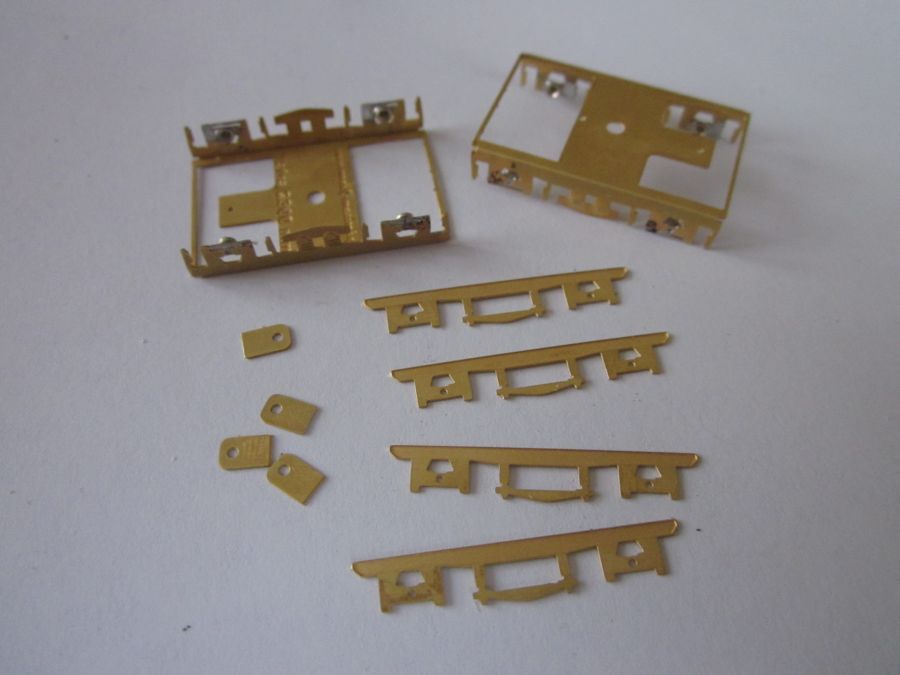

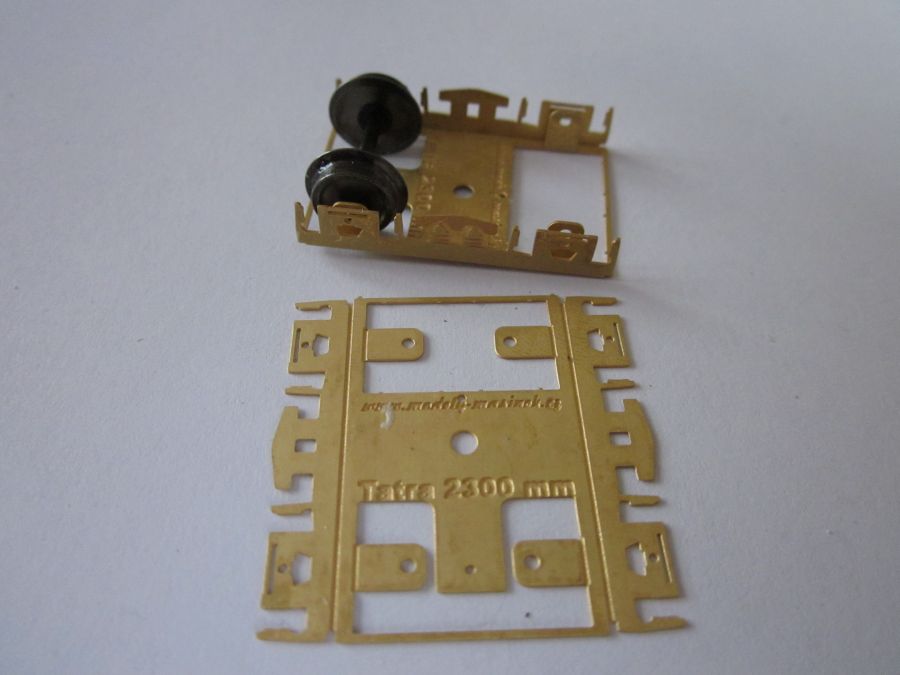

Připravíme si hlavní dílky. Kostru podvozku, kterou dle připravených rysek na spodní straně leptu ohneme. Pokud chcete podvozky osadit ložisky, původní držení kol odlomte. Otvor pro ložisko je potřeba trochu zvětšit, aby ložisko více zapadlo. Přilepte na základ masky / podélníky.

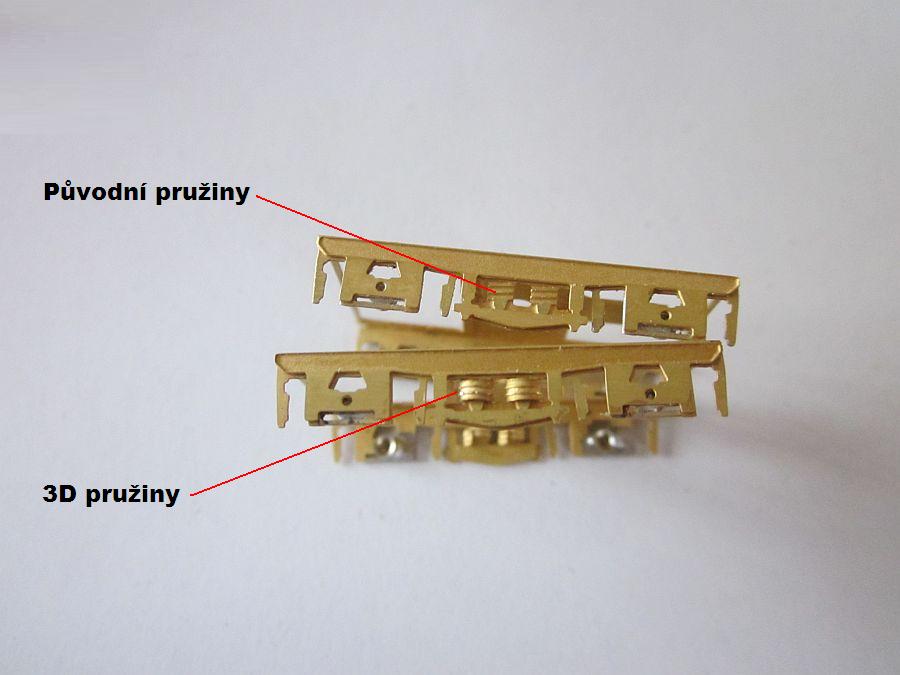

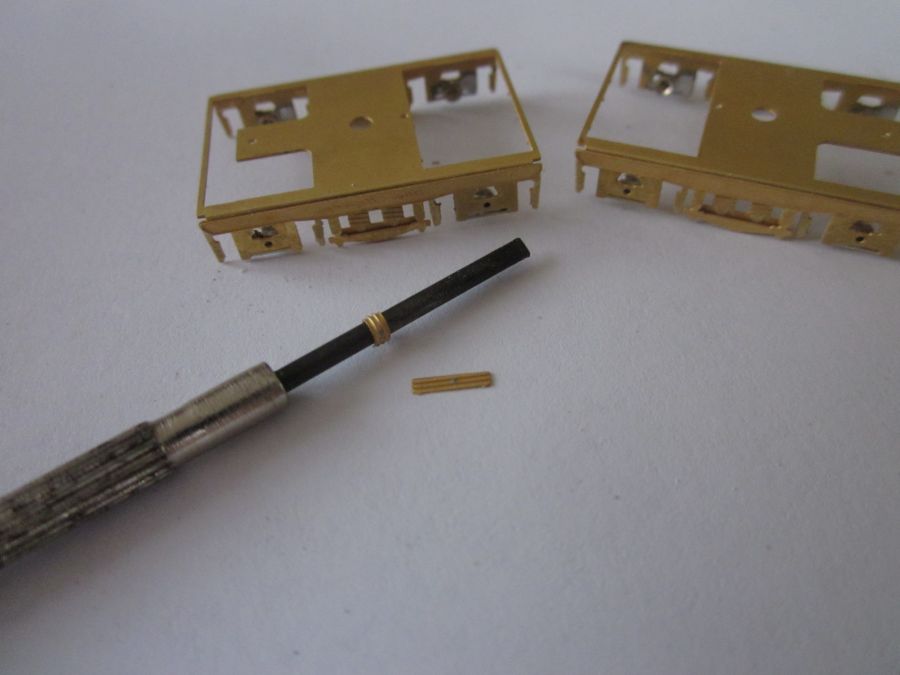

Pružiny jsou již v leptu vyznačeny formou "2D", kdo je chce mít tvárnější, může osadit pružiny "3D", které se ohnou např. přes jehl. pilníček vhodného průměru, srovnání před a po je vidět níže.

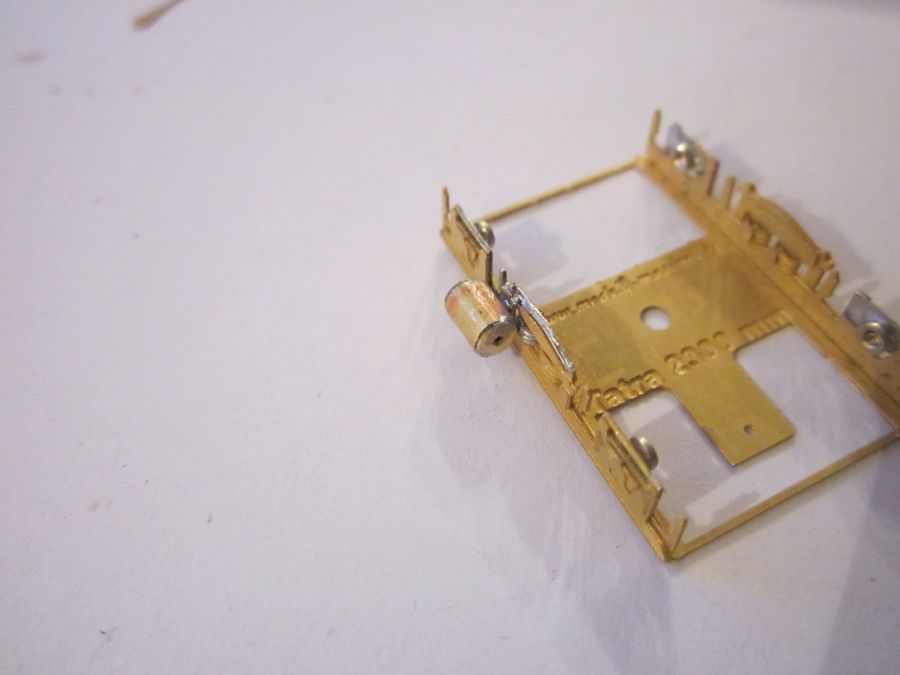

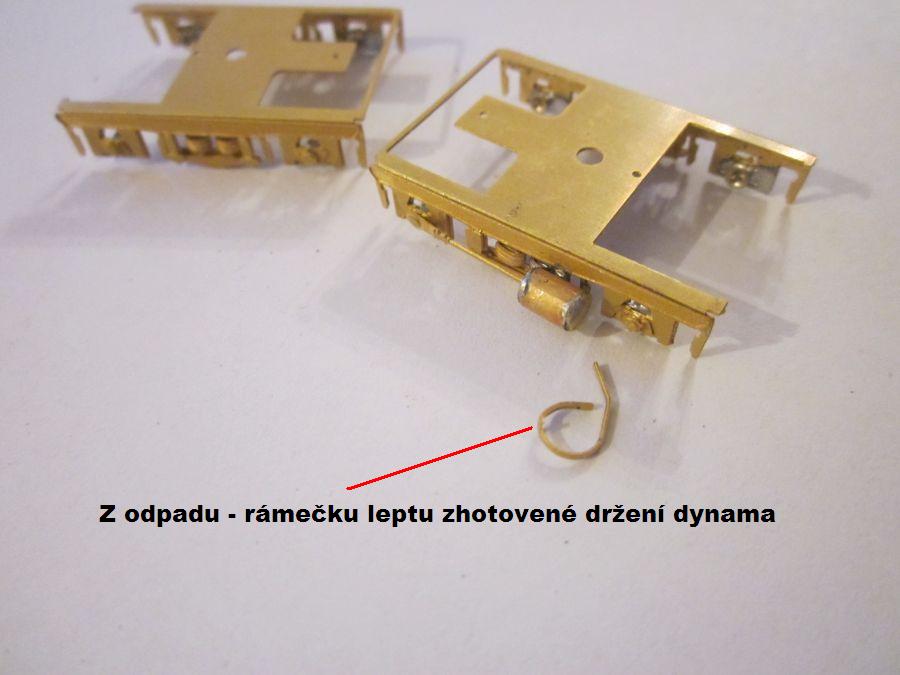

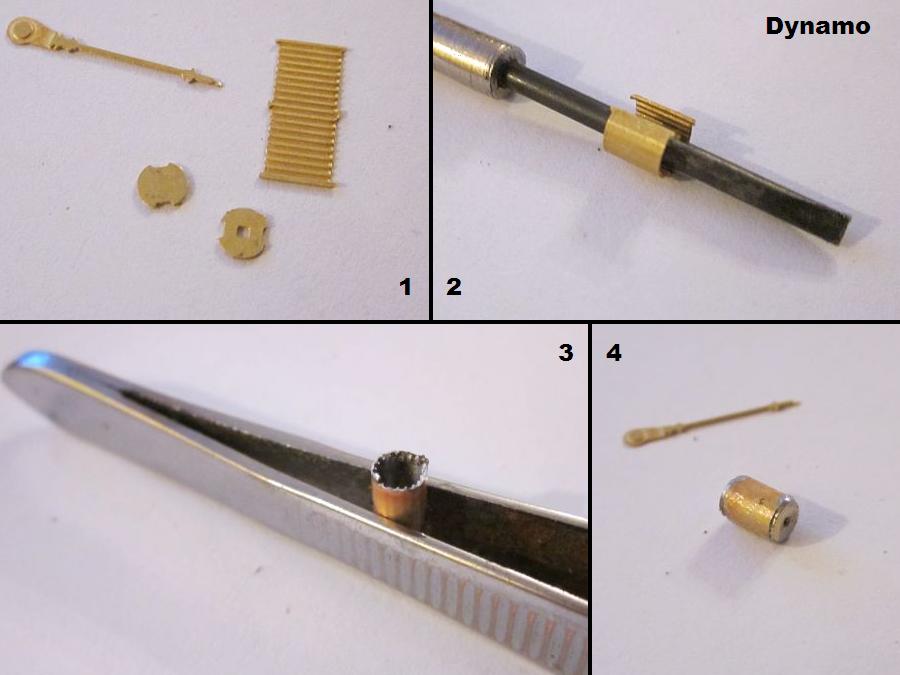

Pokud stavíte podvozky pro vůz ( Balm ), sestavte navíc ještě dynamo, které se skládá ze 3 dílů + jeden náhon. Hlavní díl dynama ohněte např. přes jehl. pilníček vhodného průměru, do zámků přiletujte ( přilepte ) čelní strany, ta s otvorem směřuje na střed podvozku. Sestavené dynamo připevněte na podvozek ( pravá část podvozku ). Do otvoru prostrčte náhon a fixujte ho na levém ložisku. Z odpadu leptu, rámečku se dá vytvořit navíc i držení dynama.
Na masky nalepte zesilující prvky, každá strana podvozku = 5 dílků k nalepení.
A tím jsme u konce stavby, podvozky můžou navštívit lakovnu....

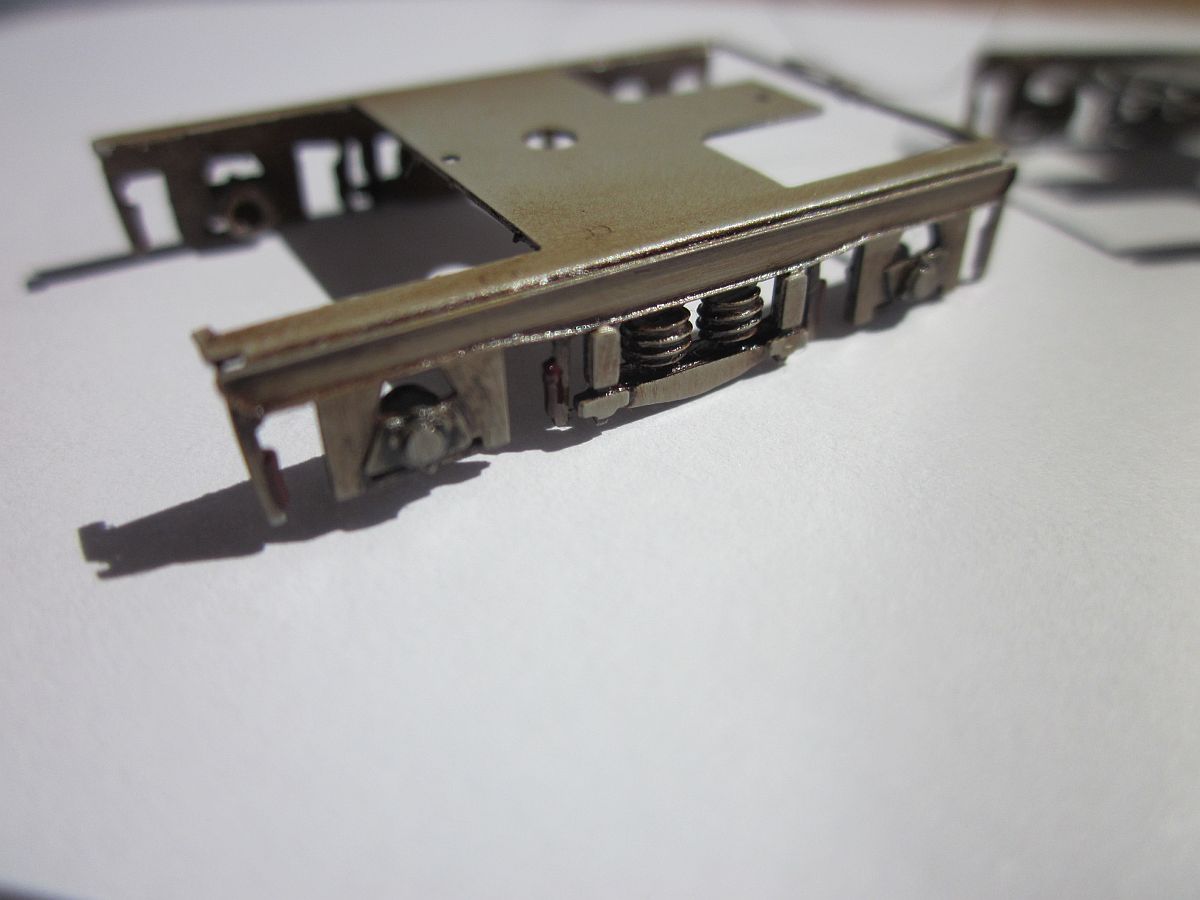

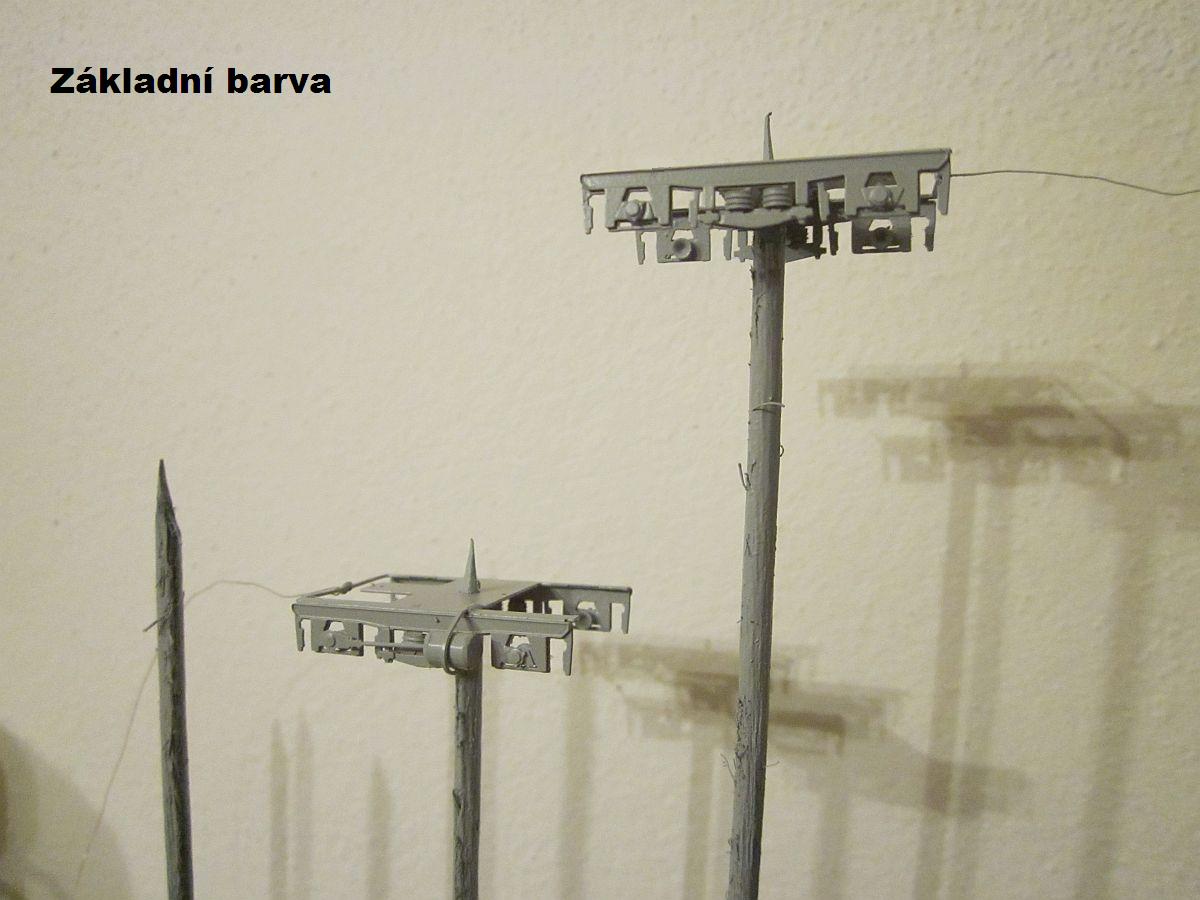

Lak / Patina
Doplňující foto a info

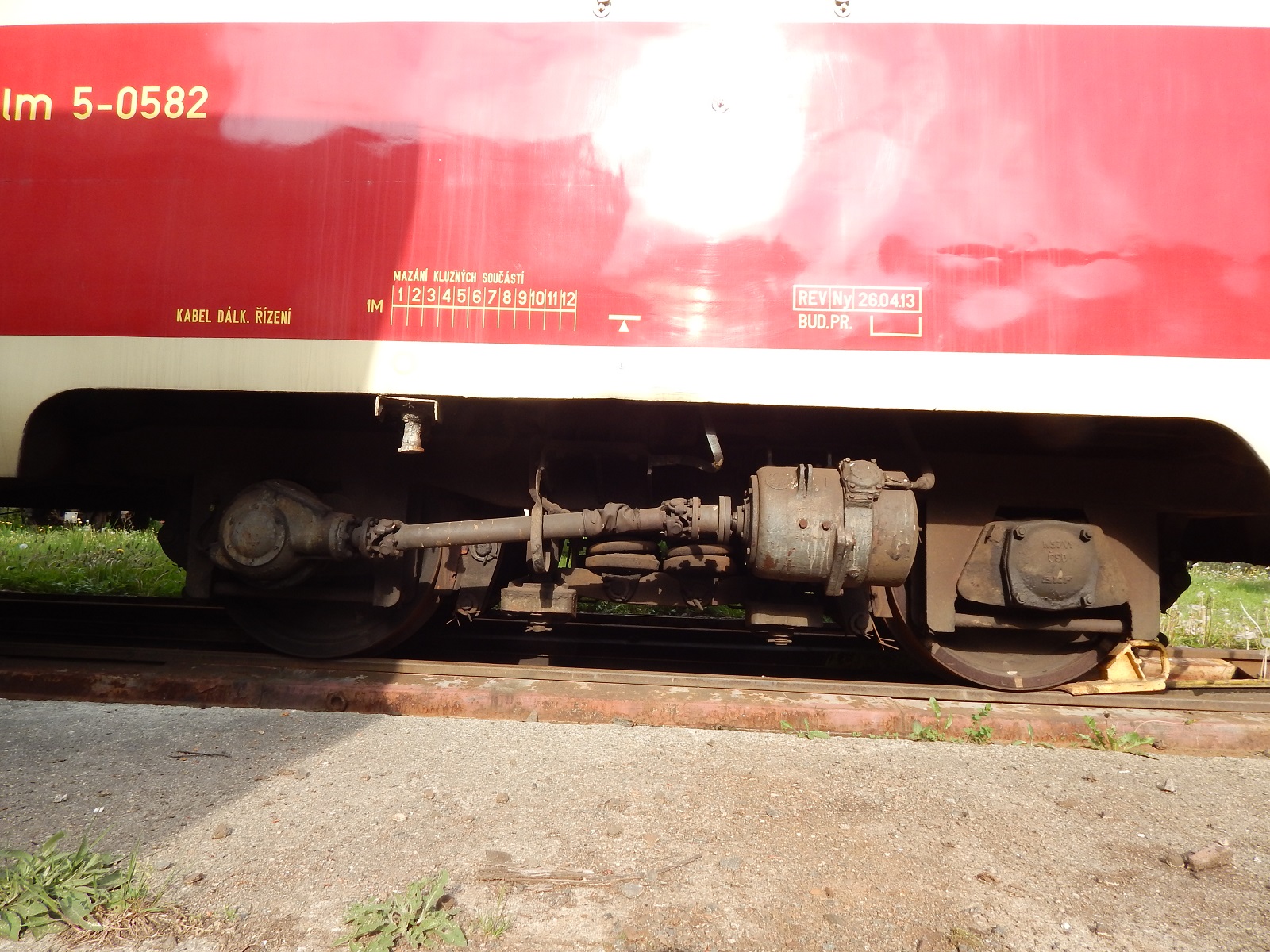

Podvozek vozu 020 - dynamo je na straně menšího oddílu cestujících.

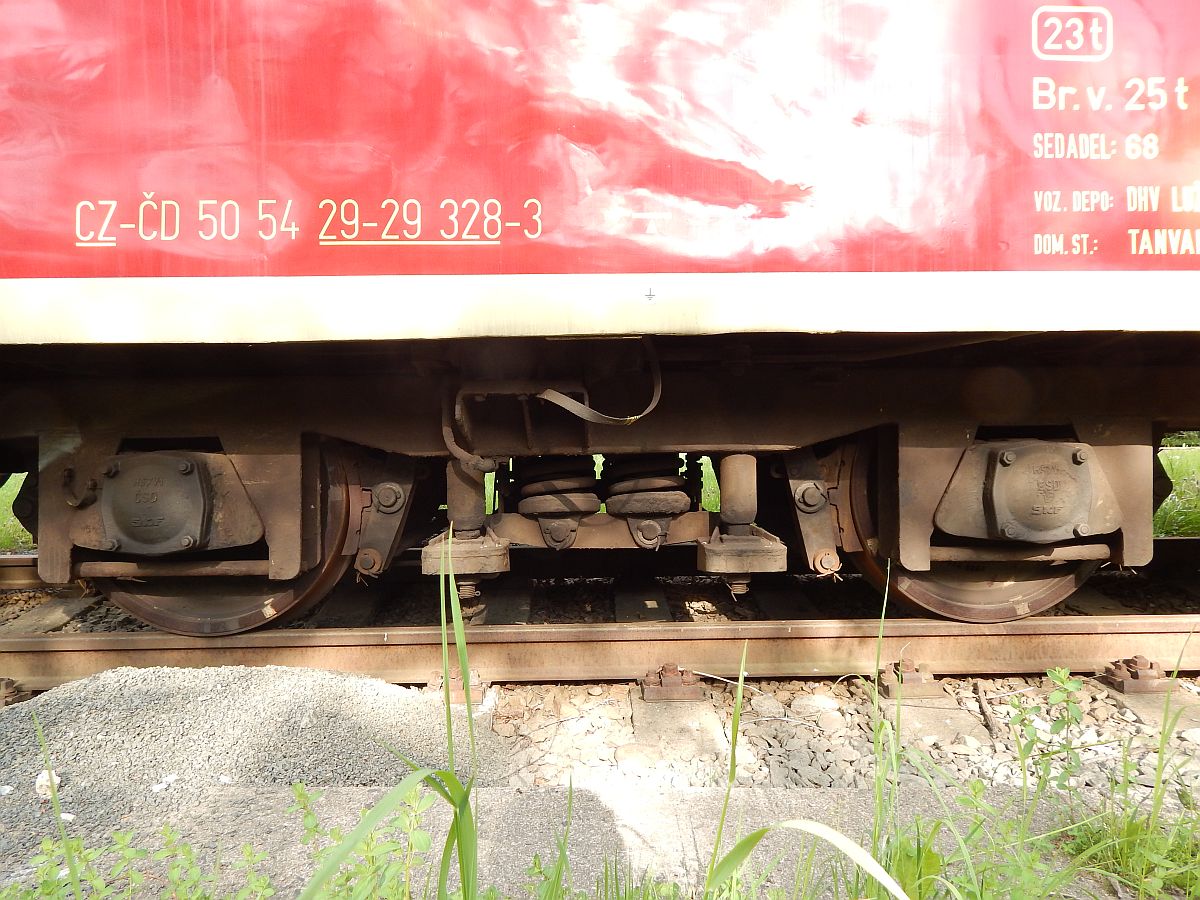

Podvozek motorového vozu 820
Upevnění podvozků k rámu
Kat.č. TT-M2 StartSet - Cena 40 Kč
Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.
Článek publikován 9.6.2015 / Poslední aktualizace 15.6.2015
