PV 2 a nástavba

Článek popisující stavbu pracovního vozíku PV a nástavby PV 439

Cena stavebnice PV ve velikosti TT 150 Kč, H0 200 Kč

Cena nástavby PV 439 - velikost TT základ + 170 Kč

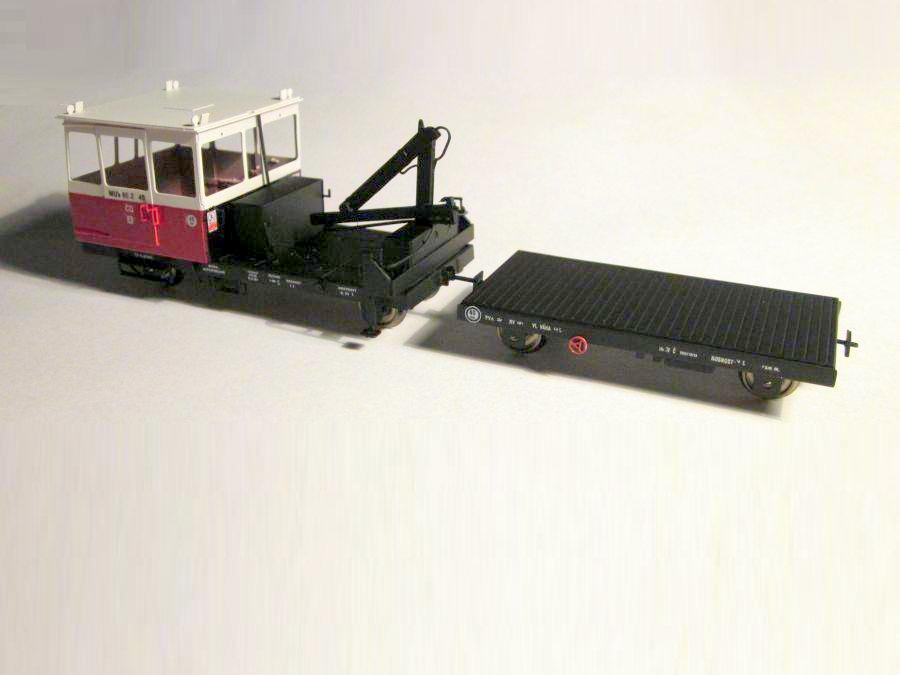

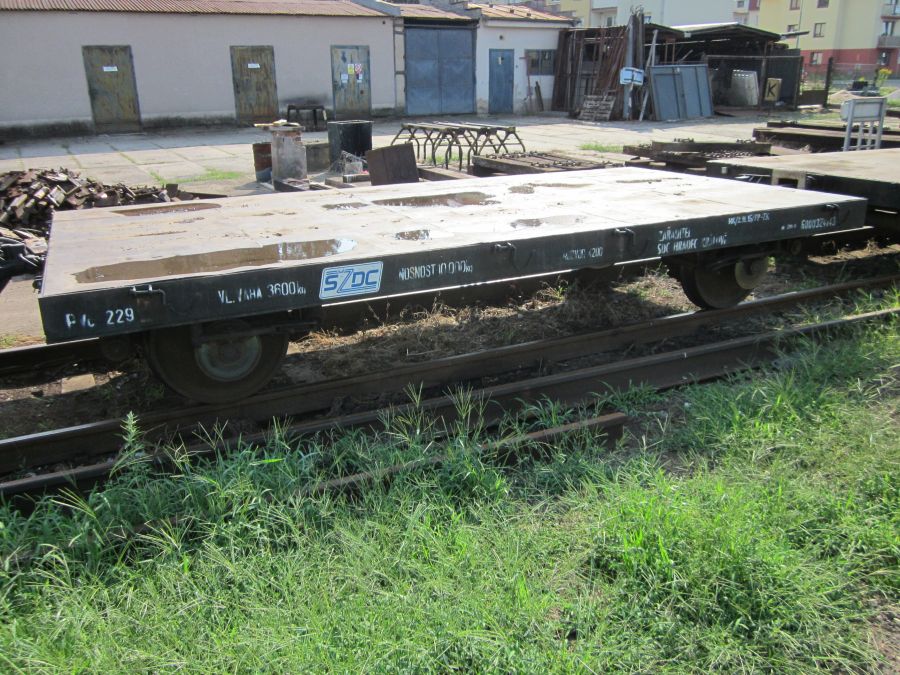

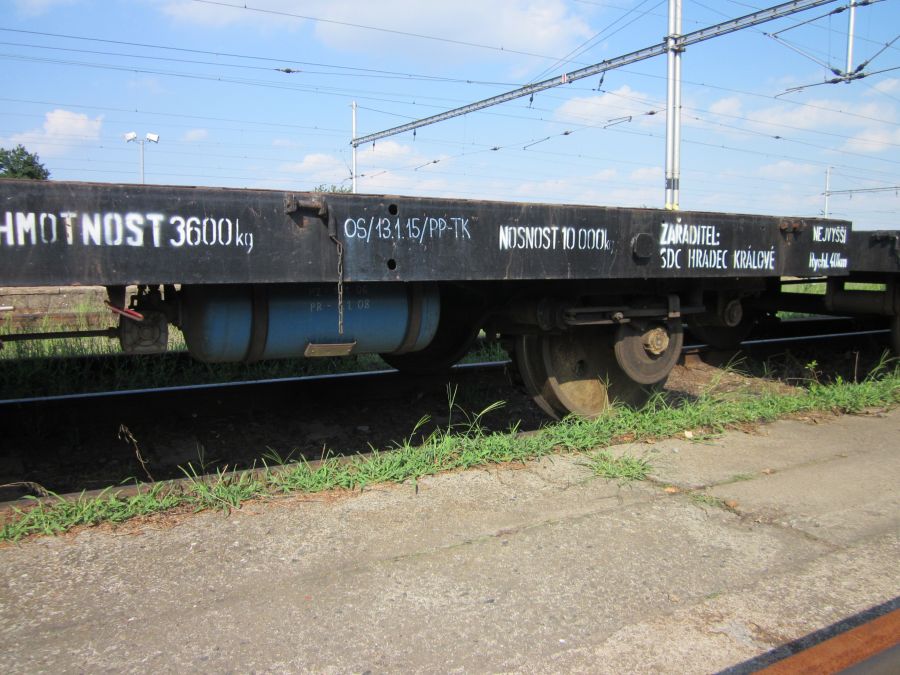

Vozík za MUV s imitací dřevěné podlahy, nebo pokud se podlaha otočí, může znázorňovat dno plechové. Velmi jednoduchá stavebnice, například i pro první seznámení se s lepty.

Návod ve formátu .docx si můžete stáhnout ZDE Navod_pv

Novinka : Kat.č. TT-PV439

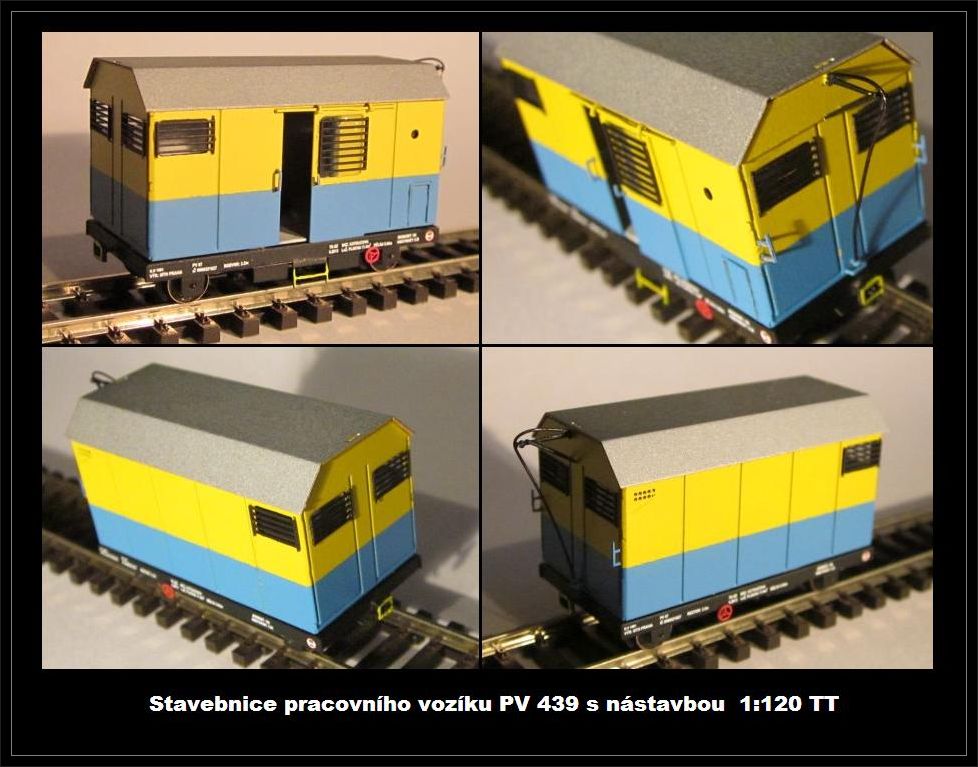

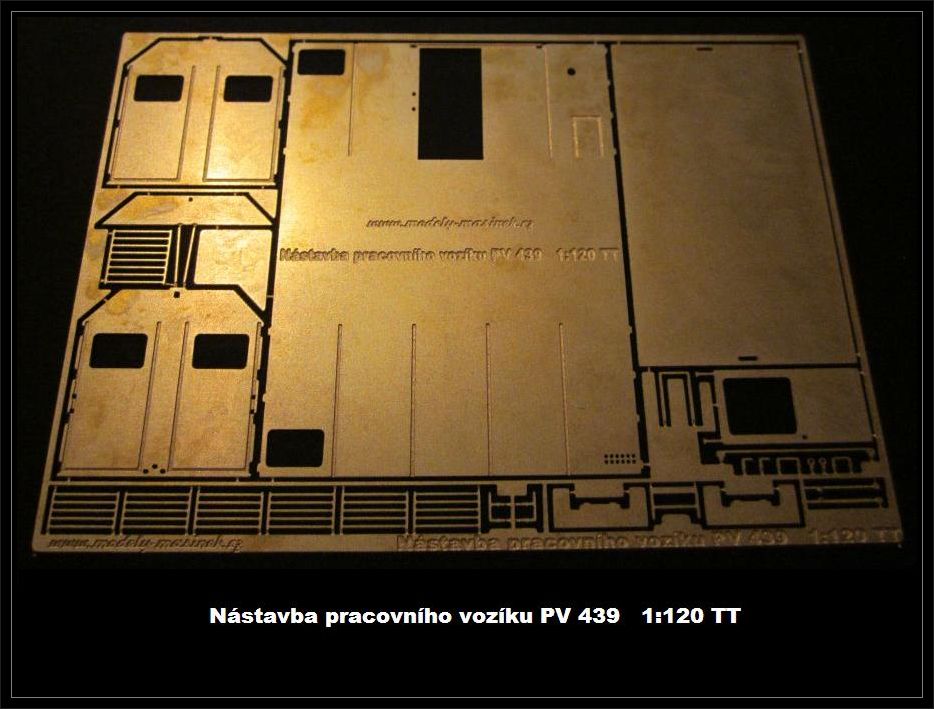

Stavebnice nástavby vozíku PV 439 velikost 1:120 TT. Cena 170 Kč

Dveře jsou posuvně otevíratelné. Nástavba je vhodná ke kombinaci s vozíkem PV z naší nabídky.

Návod ve formátu .docx si můžete stáhnout ZDE Navod_pv439

Kat.č. TT-Kolo MUV

Kovová kola pro MUV a vozíky PV a PVK 1:120 TT. Cena kus 25 Kč

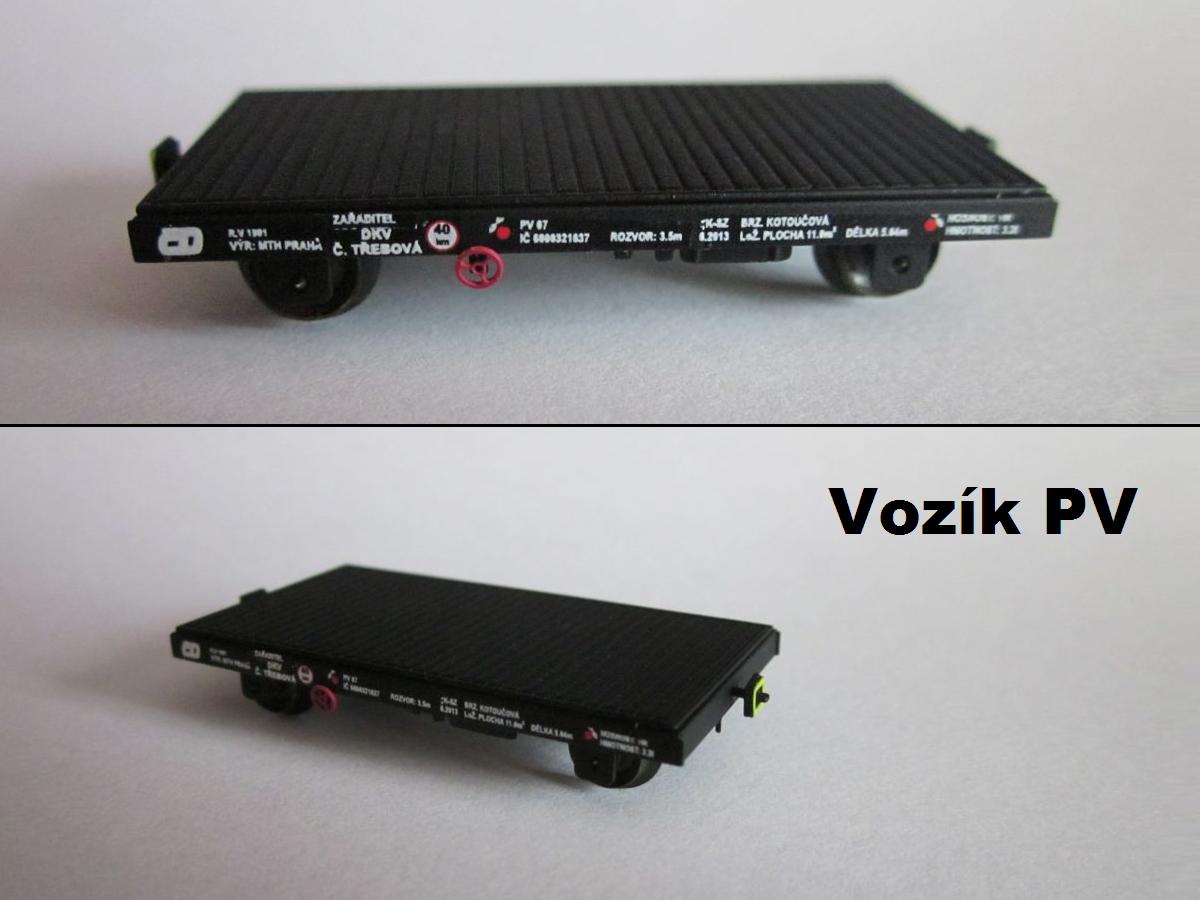

Potisk na dva vozíky PV / PVK od JACEK-MODELY. Cena 50 Kč / Značky 25 Kč

Návod sestavení PV

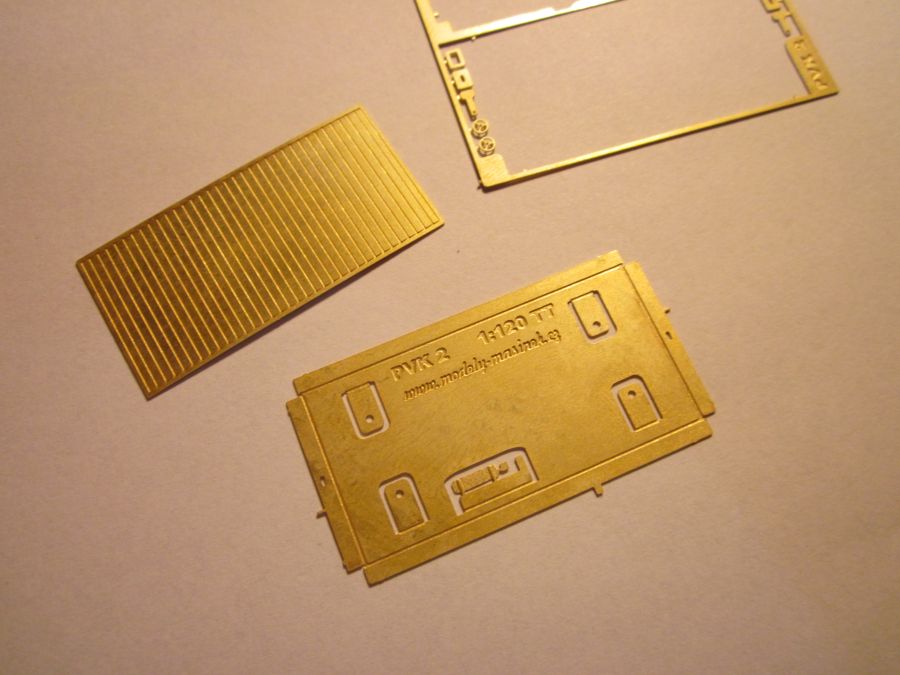

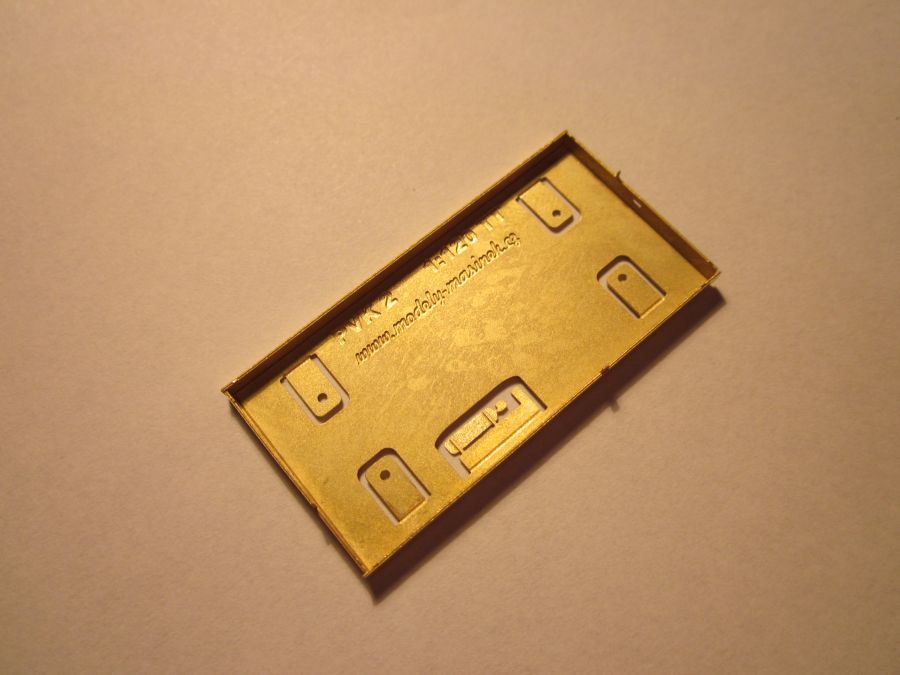

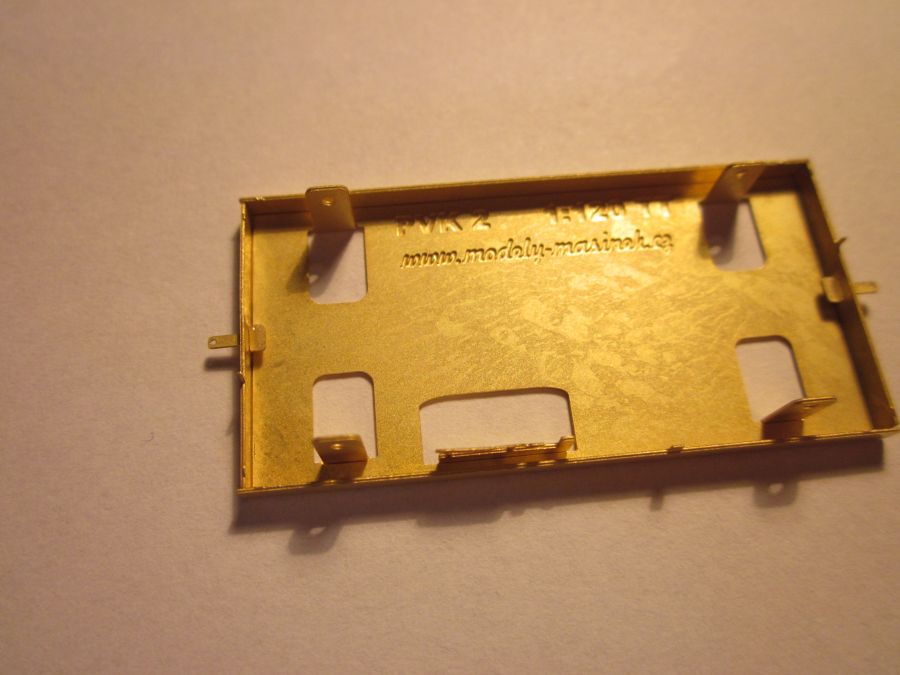

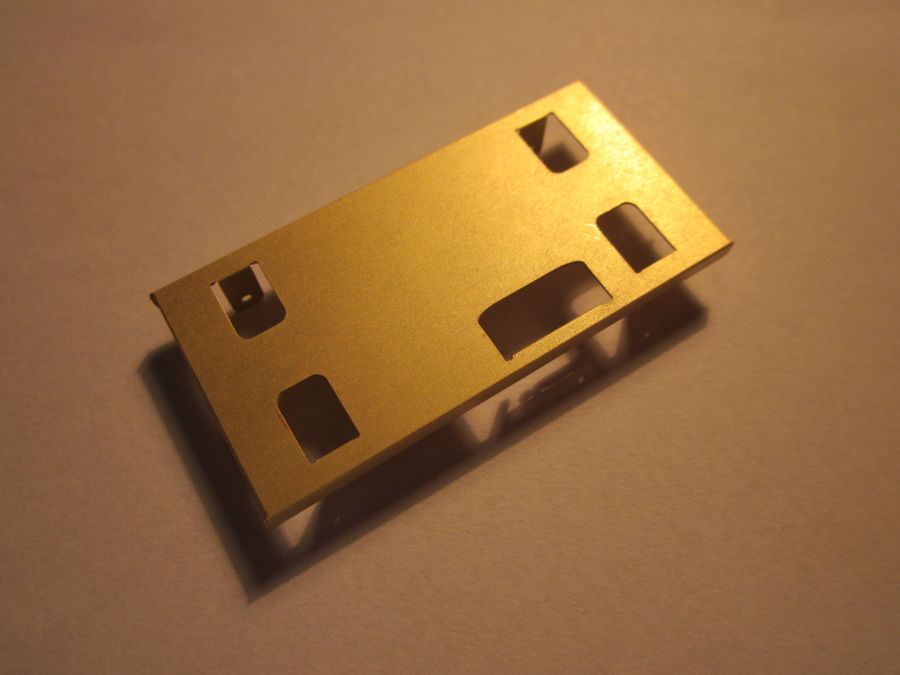

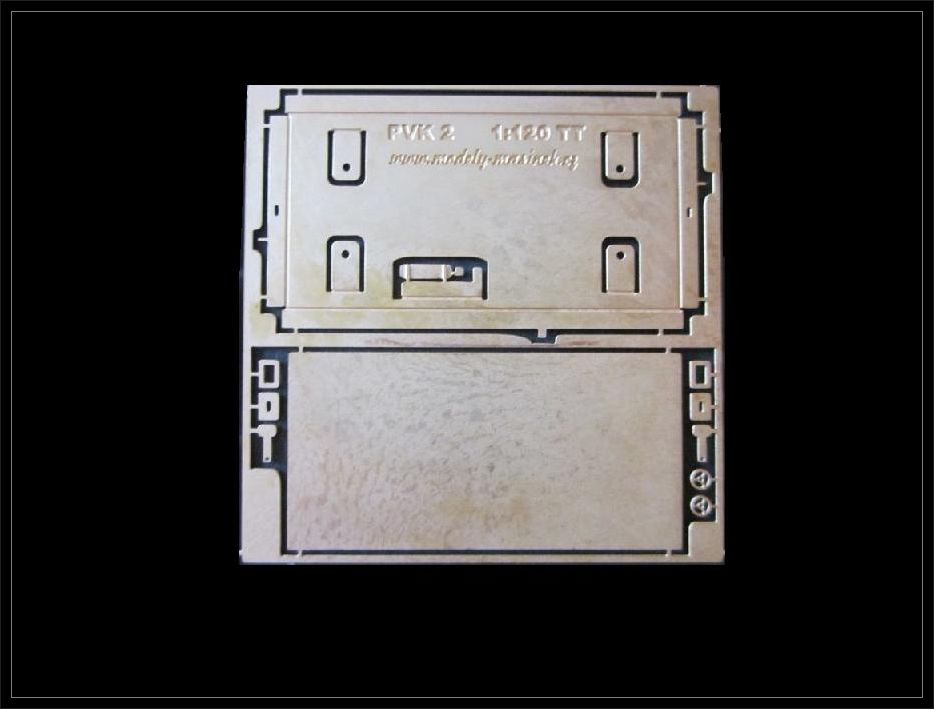

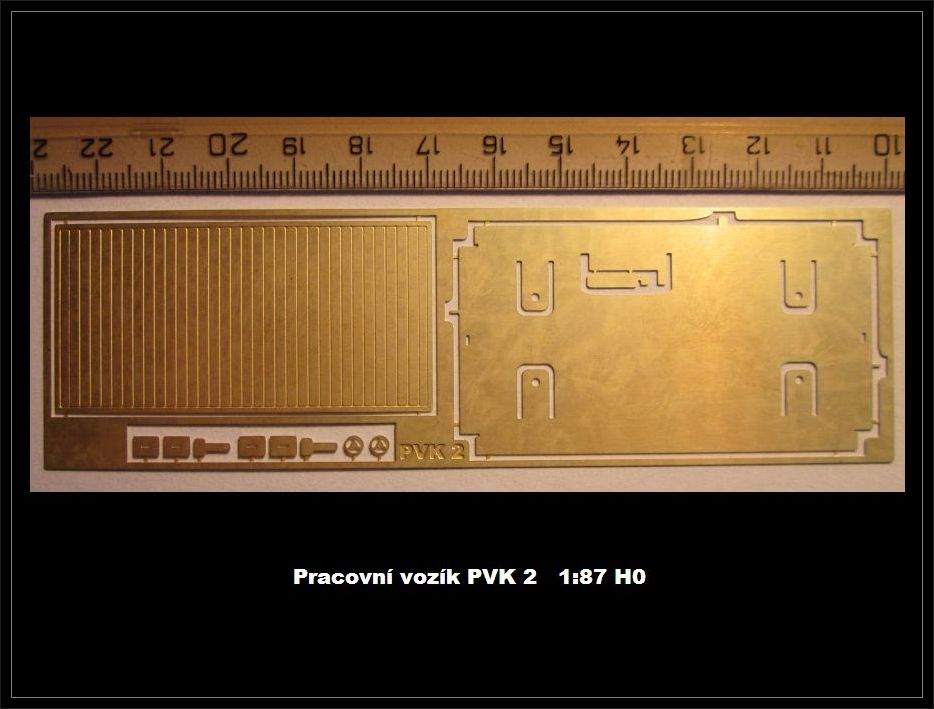

Připravíme si hlavní dílky - rám a podlahu. Rám ohneme v místech, dle připravených rysek, nejlépe přes ohýbačku, šlo by to ale i kleštěmi. Delší strana má drobný přesah, přesně dle svého vzoru. Spodní výztuhu ( jako je např. u vozíku PVK 1 ) tento vozík ji nemá, proto v tomto leptu není.

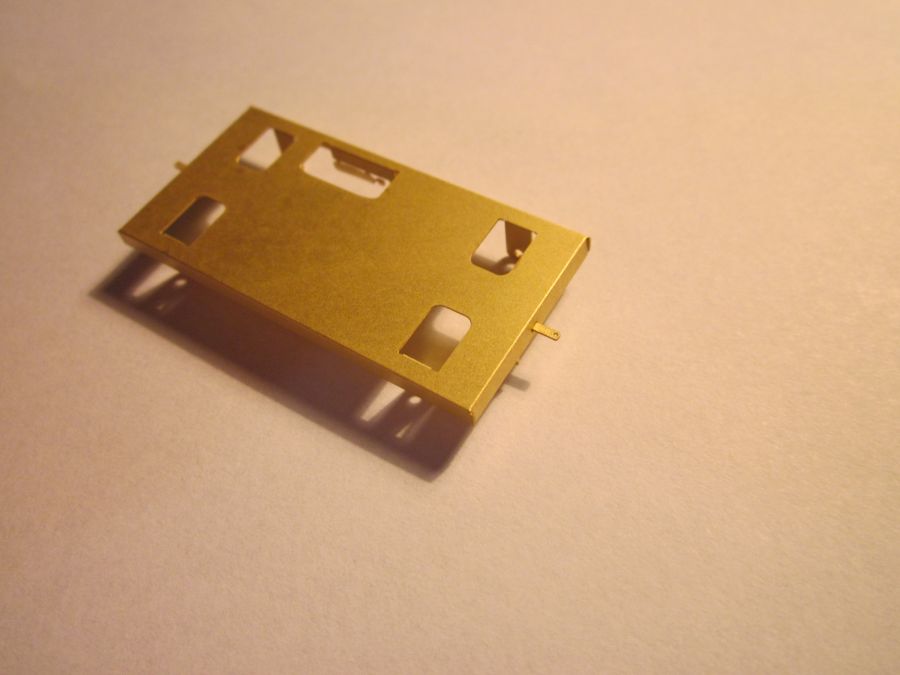

Ohneme držáky pro kola a vzduchojem. Připravíme si další dílky - spojovací zařízení. To je složeno na každé straně ze tří kusů. Nejprve připevníme táhlo. Letujeme ( lepíme ) z vnitřní strany. Následně dva zbylé dílky spojovacího zařízení. Kolo ruční brzdy je vyleptané 2 x, ale je potřeba jednou. Tento vozík má kolo ruční brzdy jen na jedné straně.

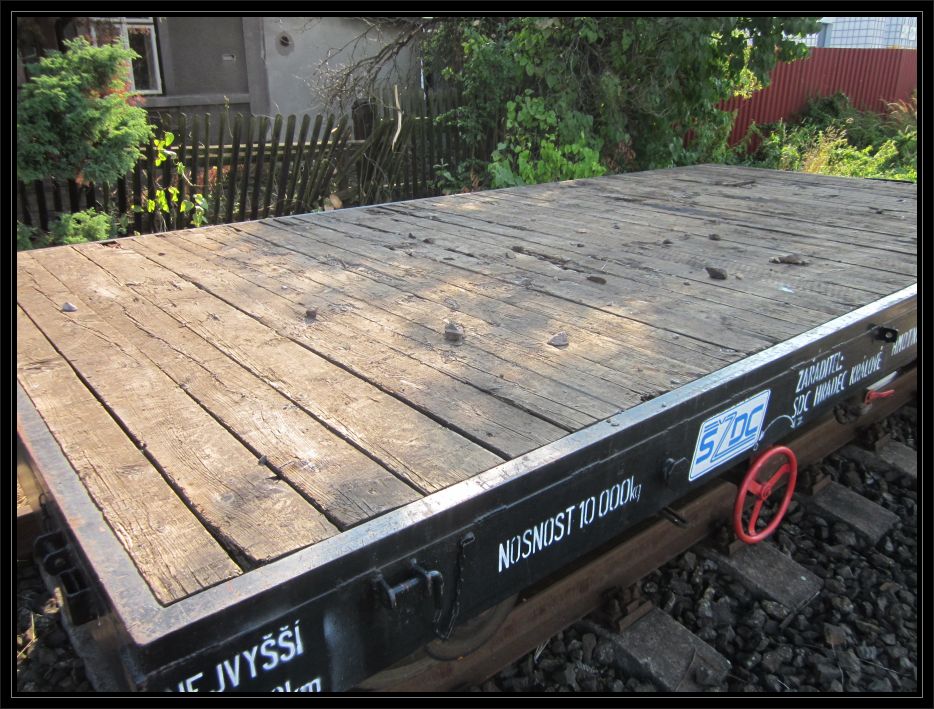

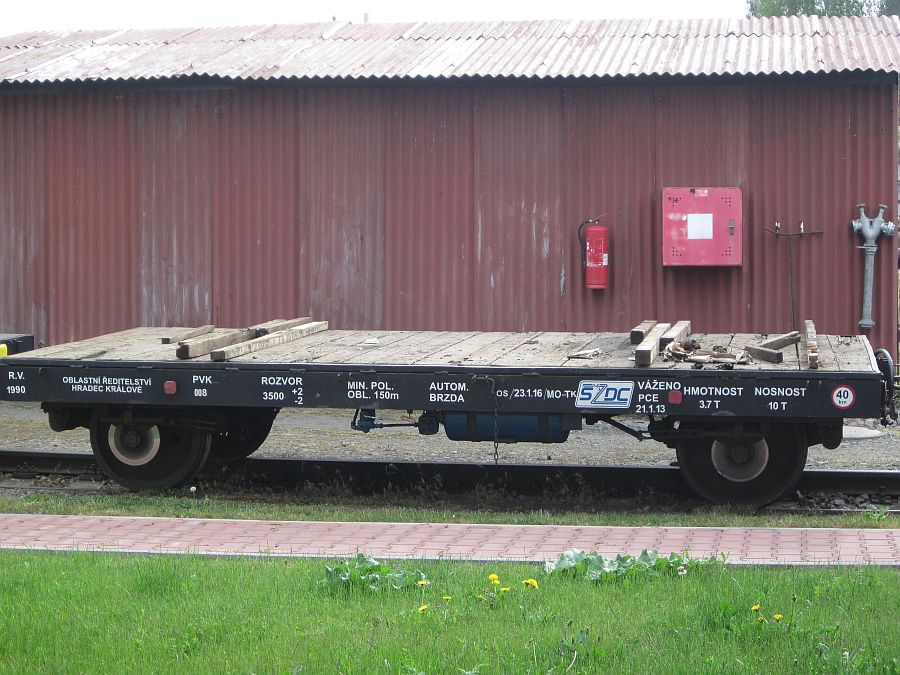

Podle toho, jak připevníme podlahu k rámu získáme dvě variace vozíku, buď vozík s dřevěnou podlahou, nebo s plechovou. Stačí podlahu jen otočit o 180°. Při stavbě vozíku s nástavbou - PV 439 tuto podlahu neosazujte. Po laku osadíme kola a vozík je hotov.

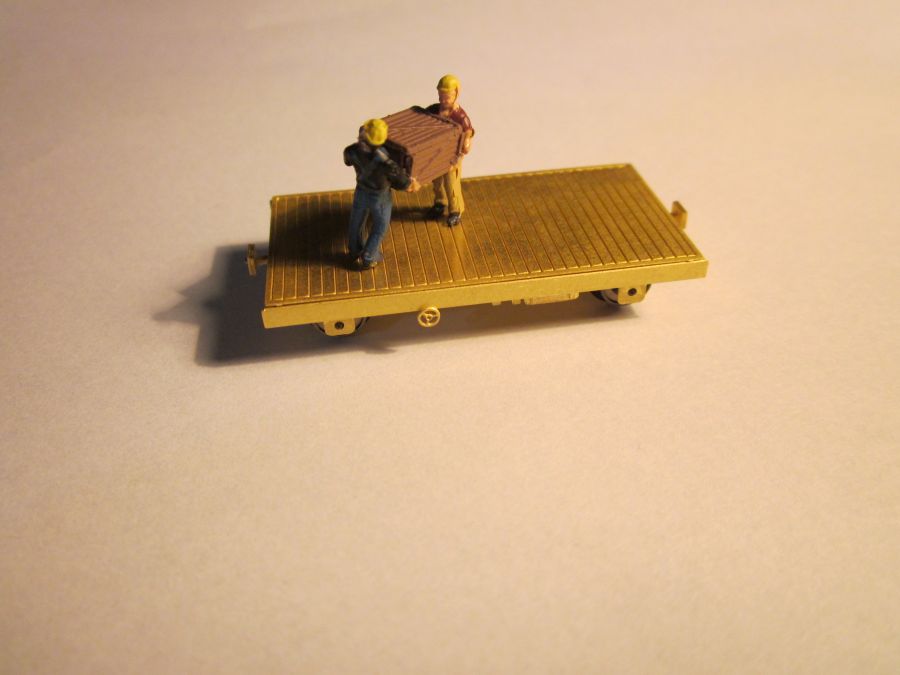

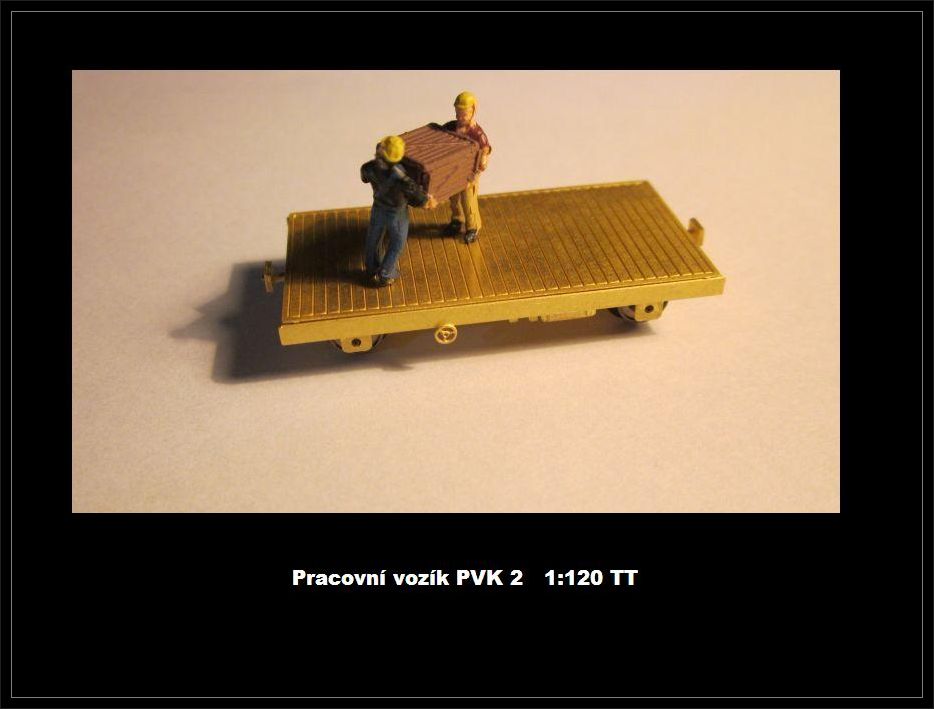

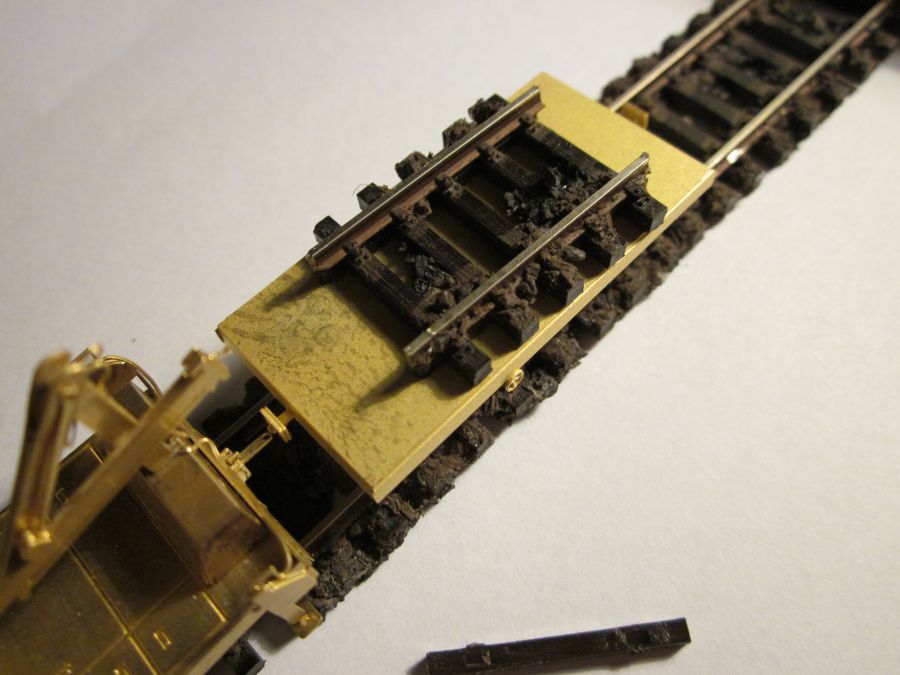

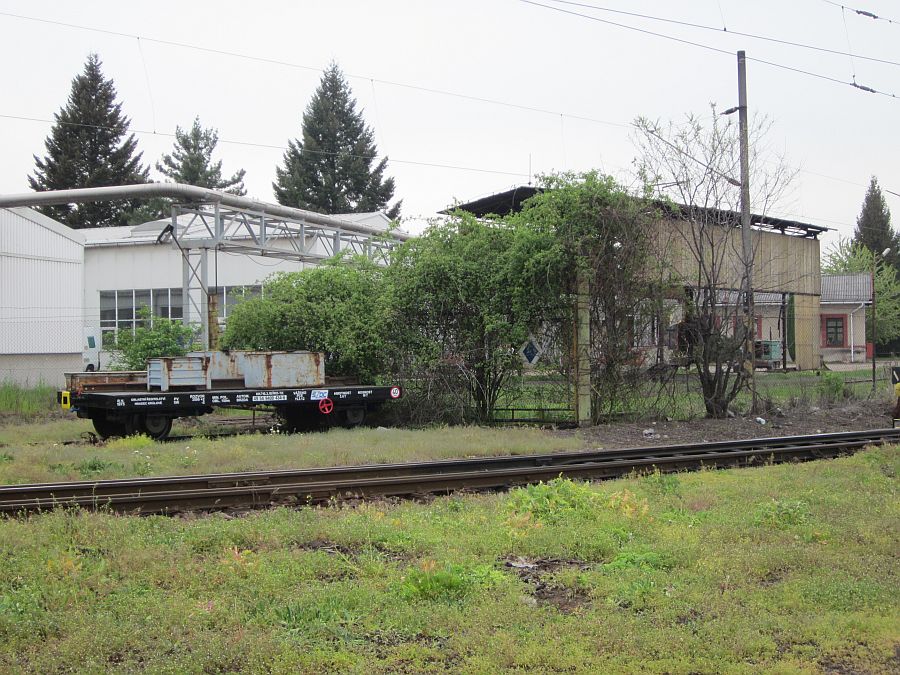

Zpestřením může být drobný náklad na vozíku. Pražce, část koleje, kusy prutů, nebo např. drobný šrot.

Návod sestavení nástavby PV 439

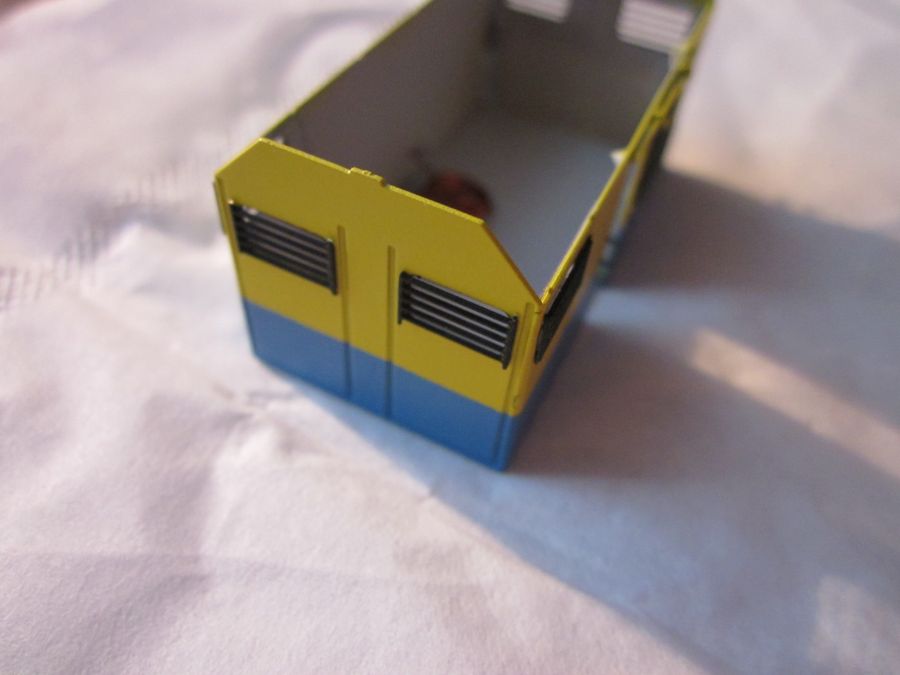

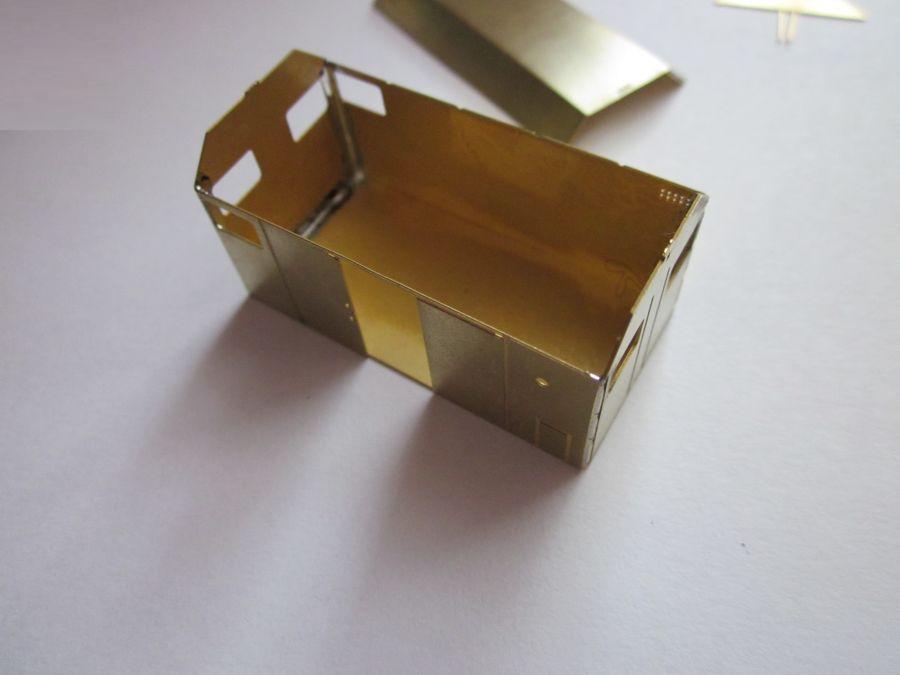

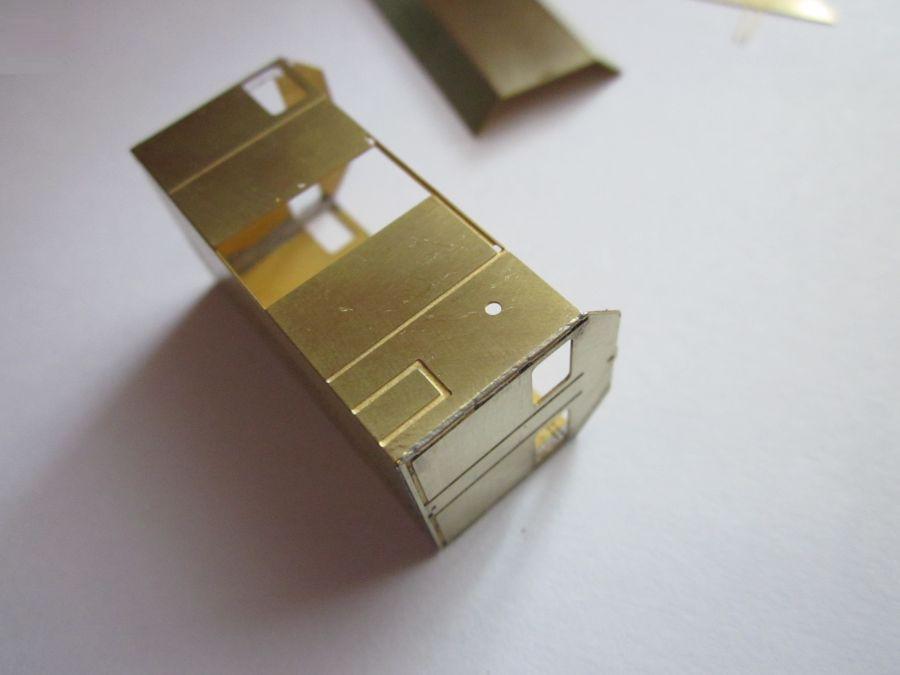

Připravíme si hlavní dílky - střechu, skříň, která je složená z boků a čel a zesílení čela. Bočnice ohneme dle rysek o 90° od podlahy, střechu ohneme dle rysek tak, aby pasovala k čelům. Čela mají zámečky k bočnicím, připevníme je na vnitřních stranách.

Rohy skříně zabrousíme jehlovým pilníčkem.

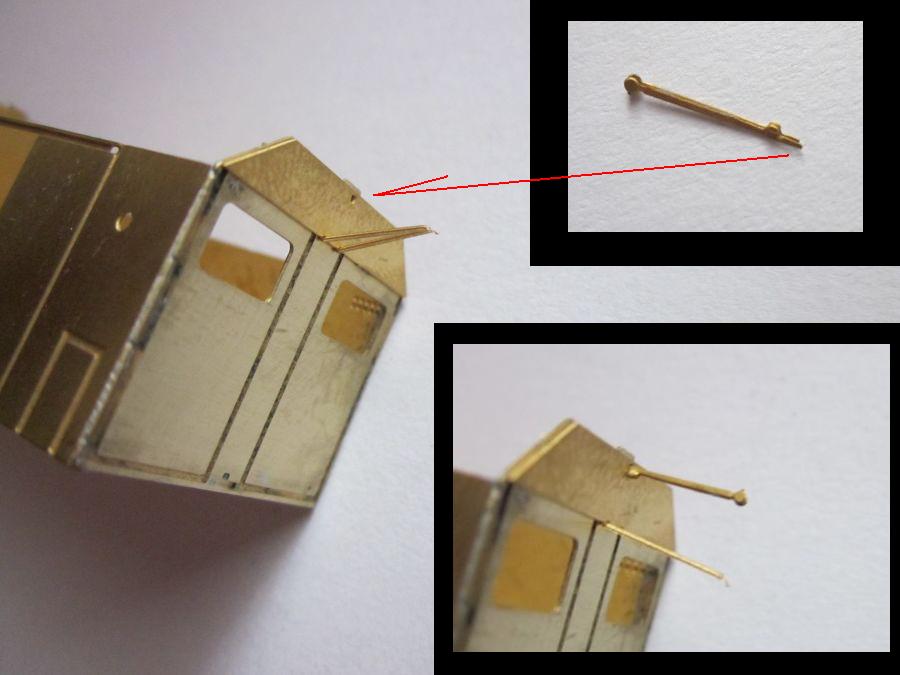

Připevníme zesílení čela a ohneme spodní část ramena. Horní část ramena je složena ze dvou dílů lepených na sebe. Sestavenou horní část připevníme do otvoru v čelu. Horní a dolní části ramen spojíme.

Vodící lištu pro dveře připevníme do otvorů v bočnici. Ohneme horní části dveří do tvaru "U" a dveře do lišty zavěsíme. Pokud dveře chcete nechat nehybné, můžou se pevně připevnit k bočnici. Připevníme madla a kliku do dveří. Do spodní části čela s ramenem ( otvor je připraven ), připevníme oko. Na bočnici - pravá část od dveří ještě připevníme drobné zesílení.

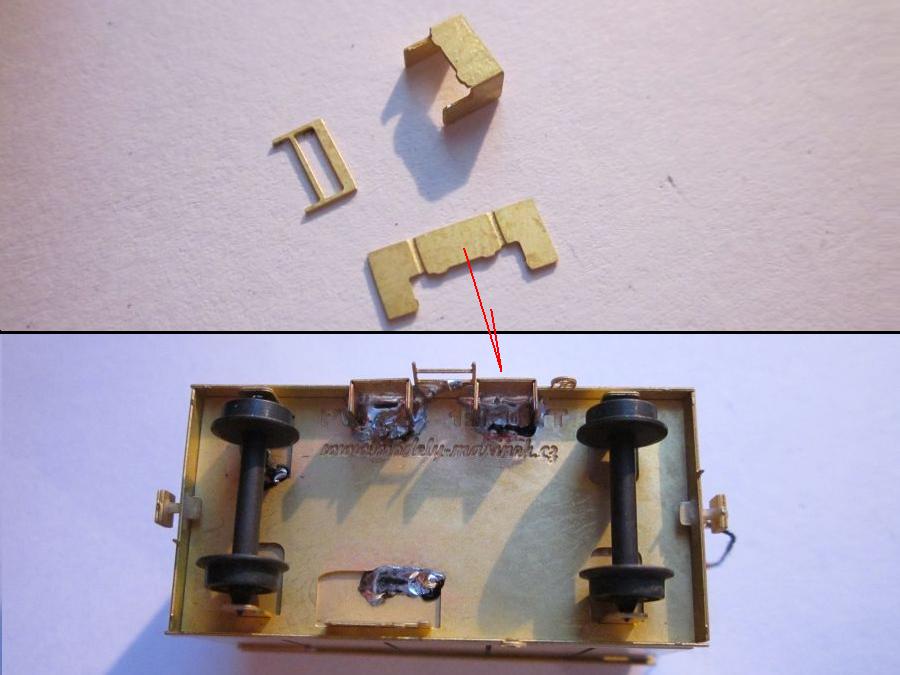

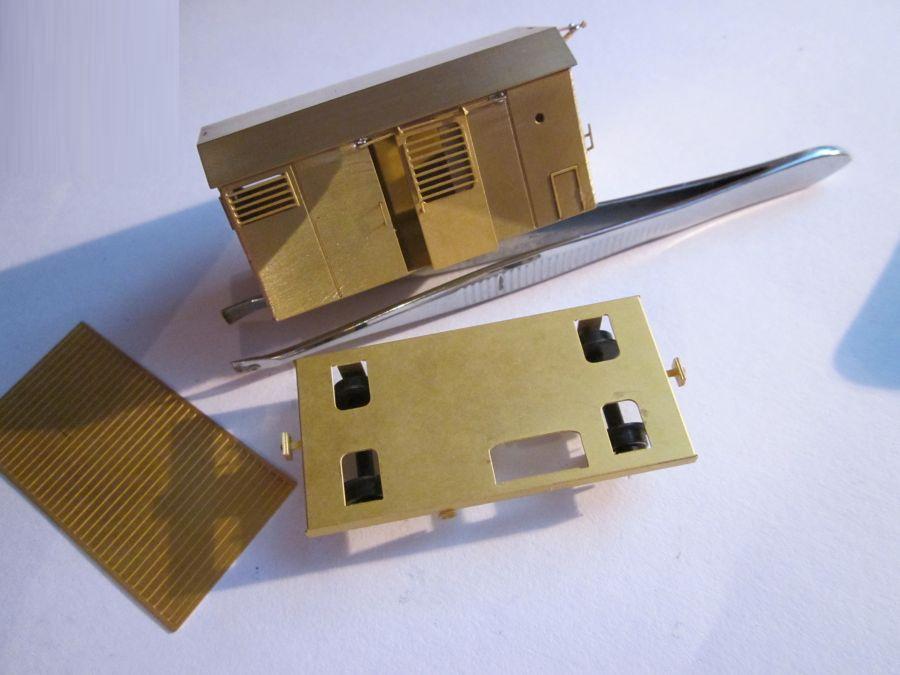

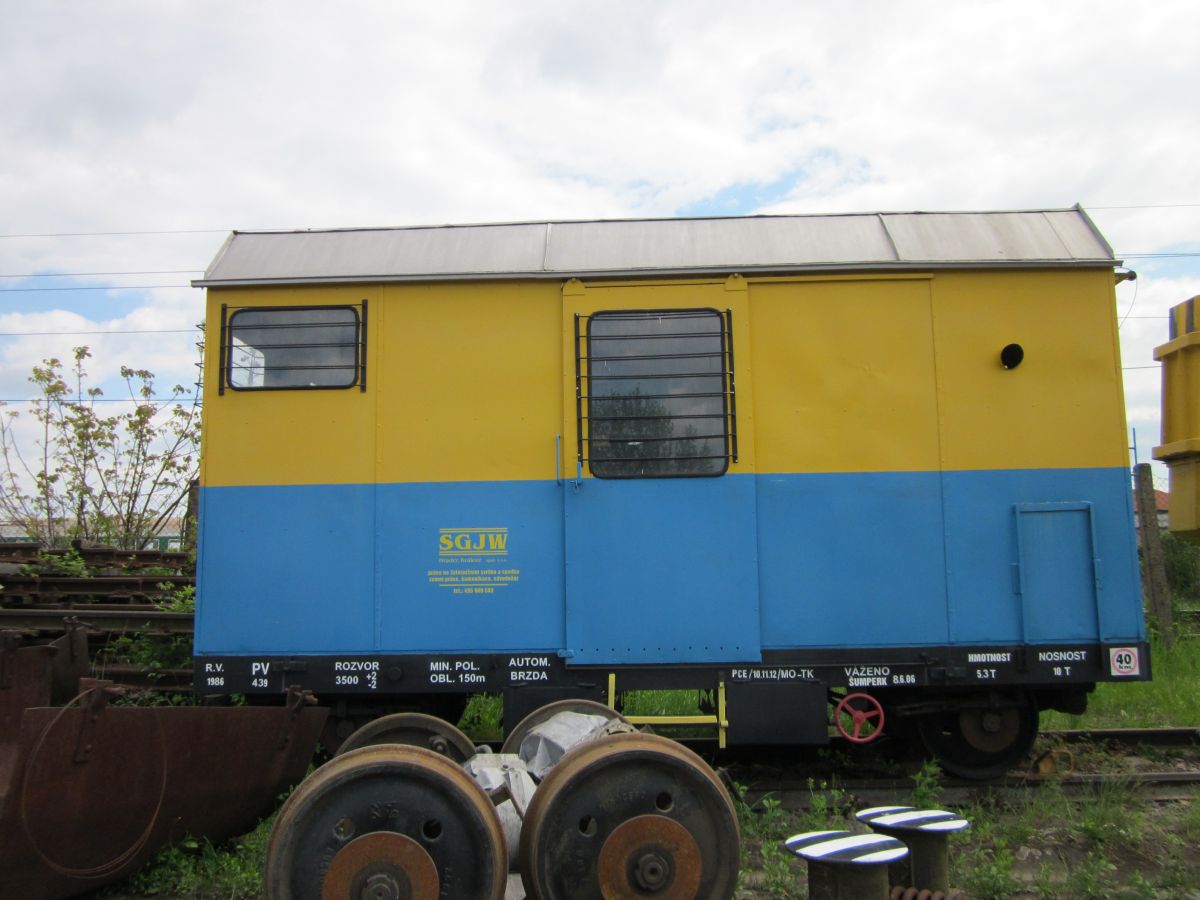

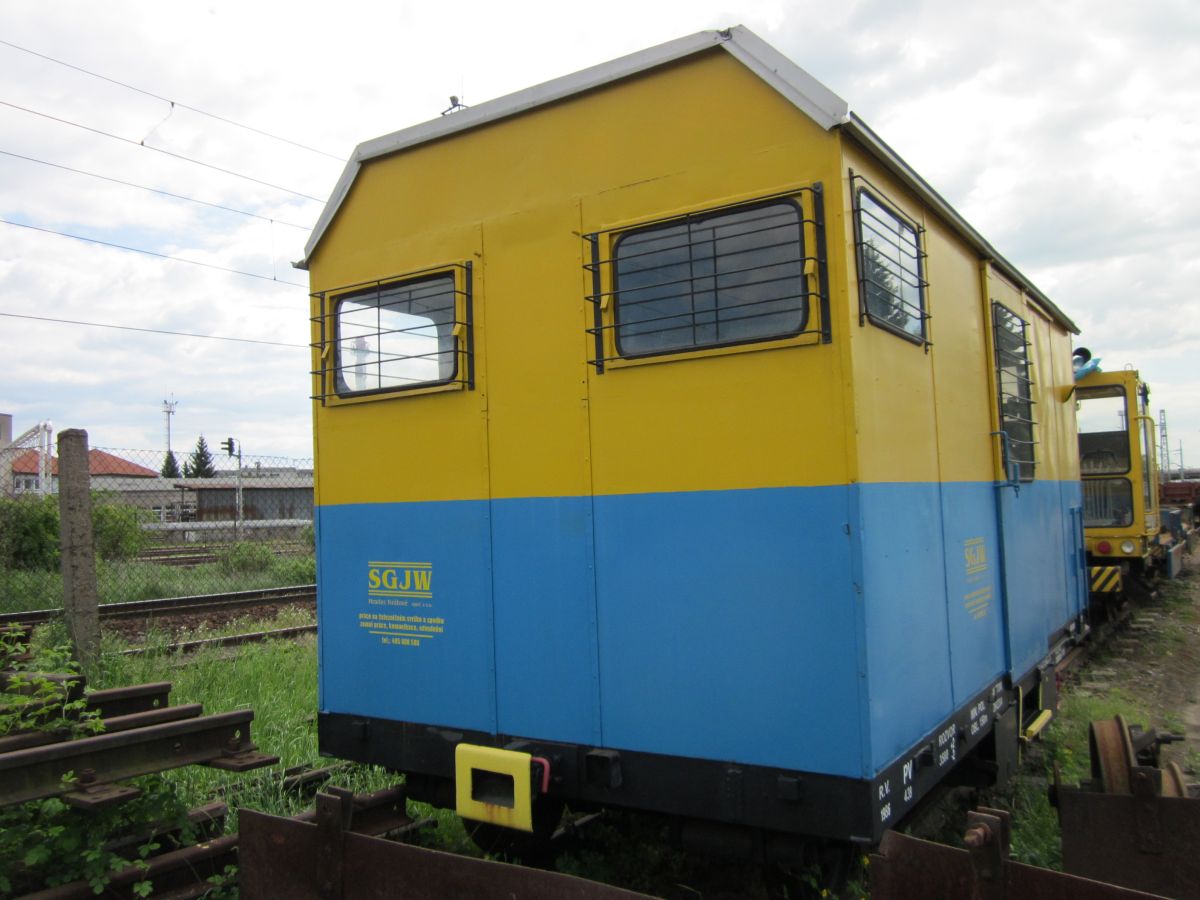

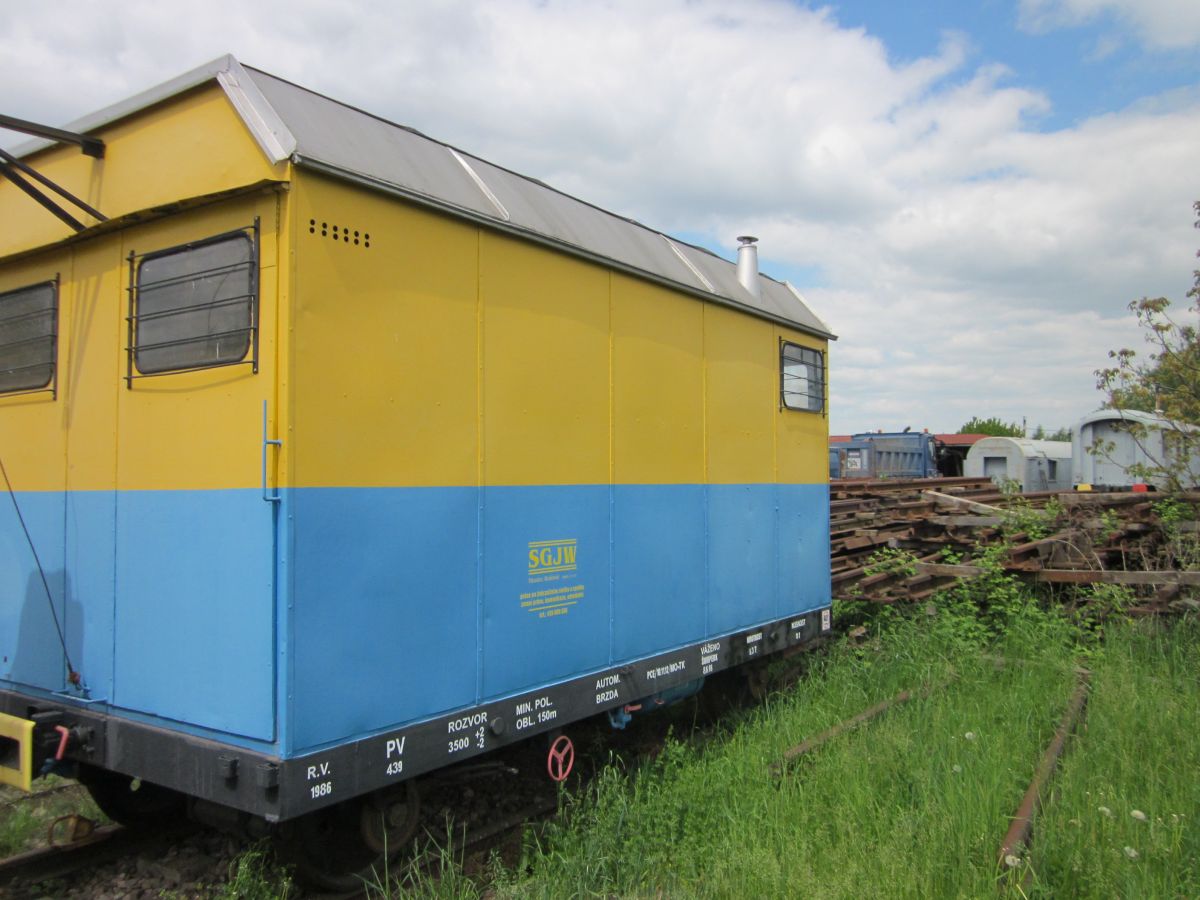

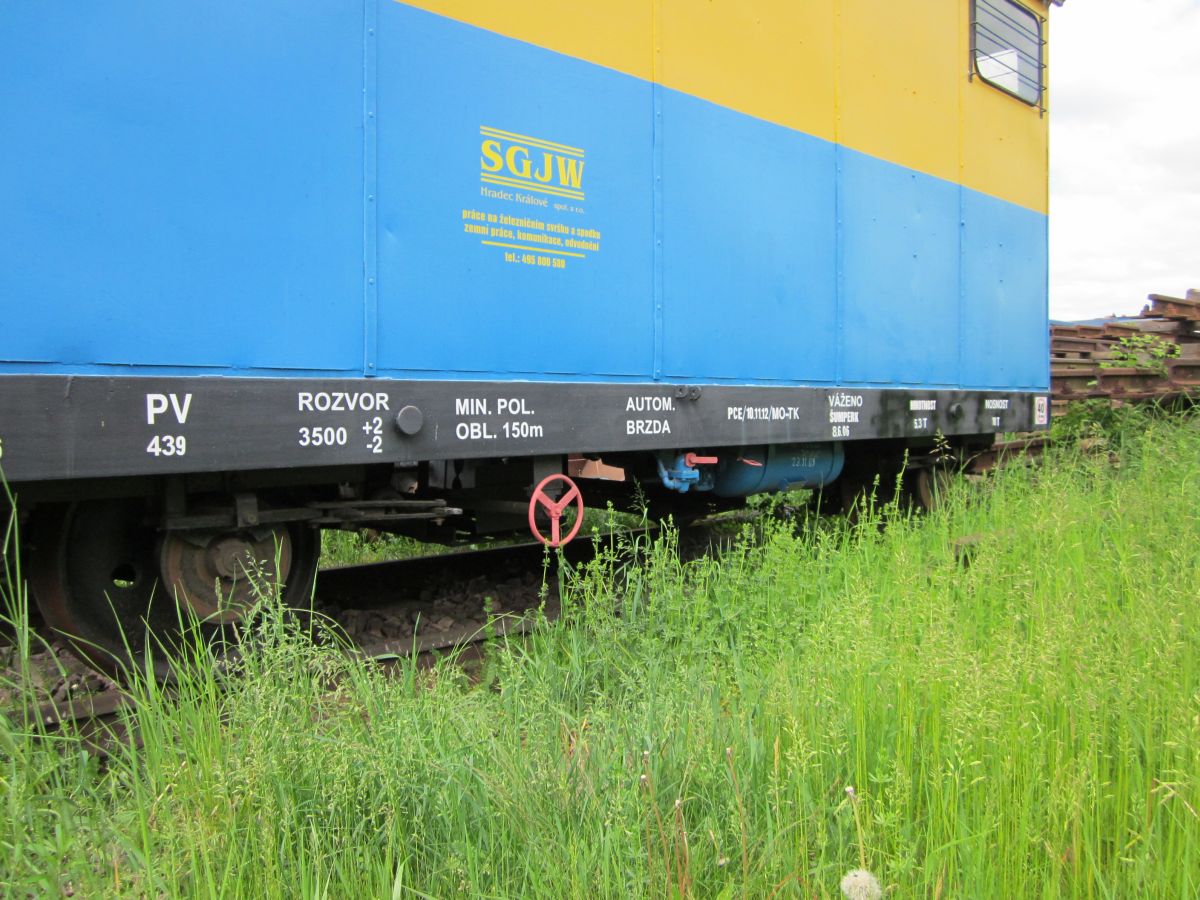

Nástavbu připevníme k rámu. Brzdový válec přijde na stranu, kde nejsou dveře - viz. druhá fotografie. Připevníme k rámu schody a dvě dle rysek ohnuté bedny. Původní ( dřevěnou ) podlahu od rámu vozíku PV nepoužijeme - viz první fotografie.

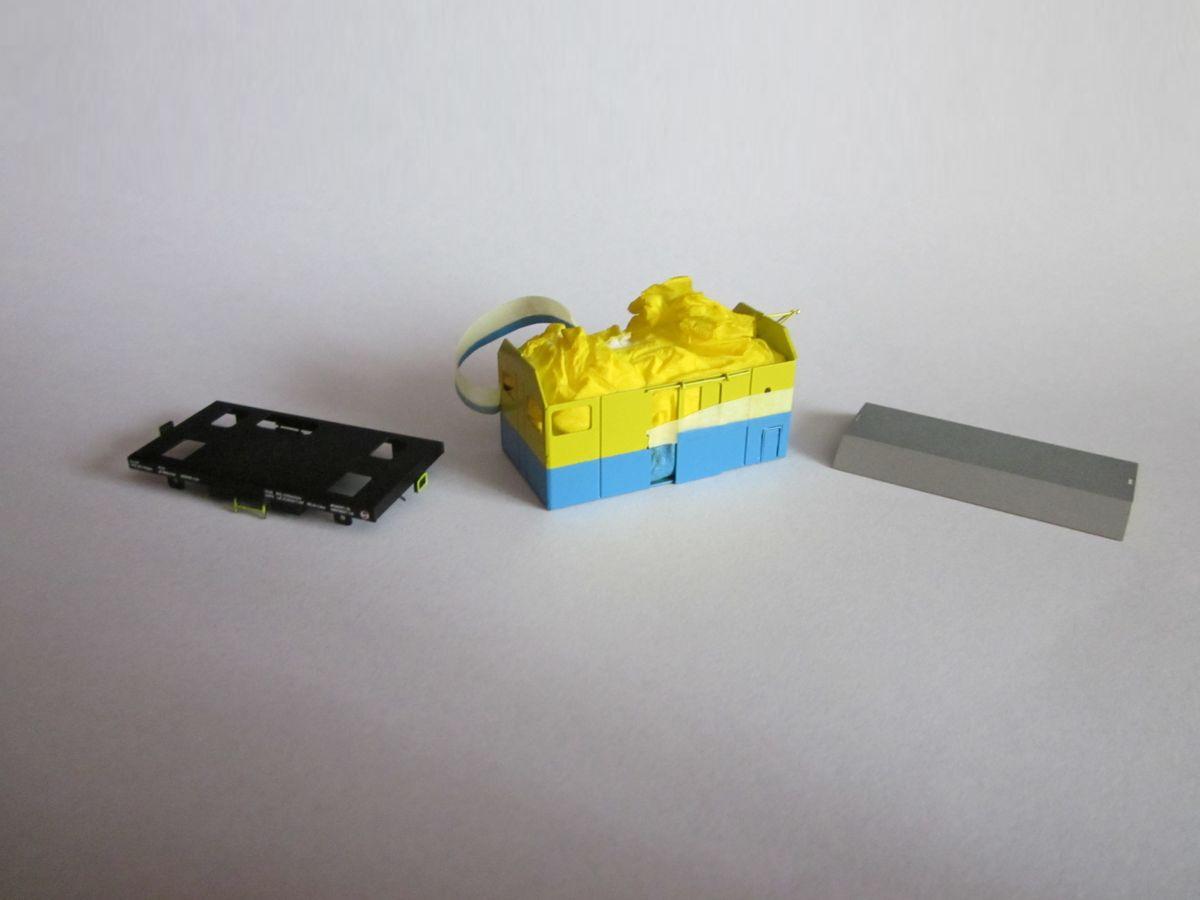

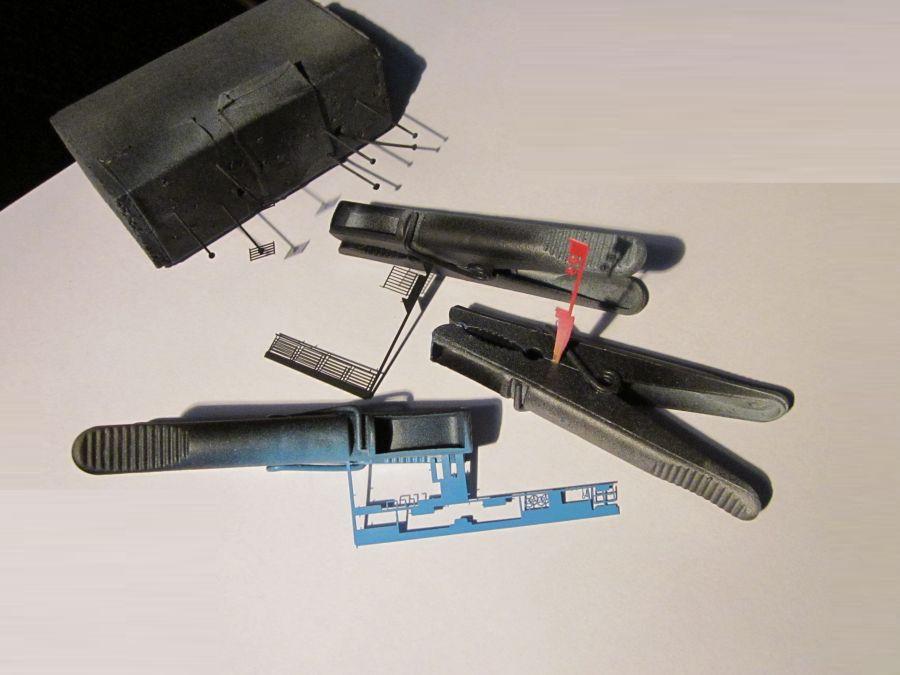

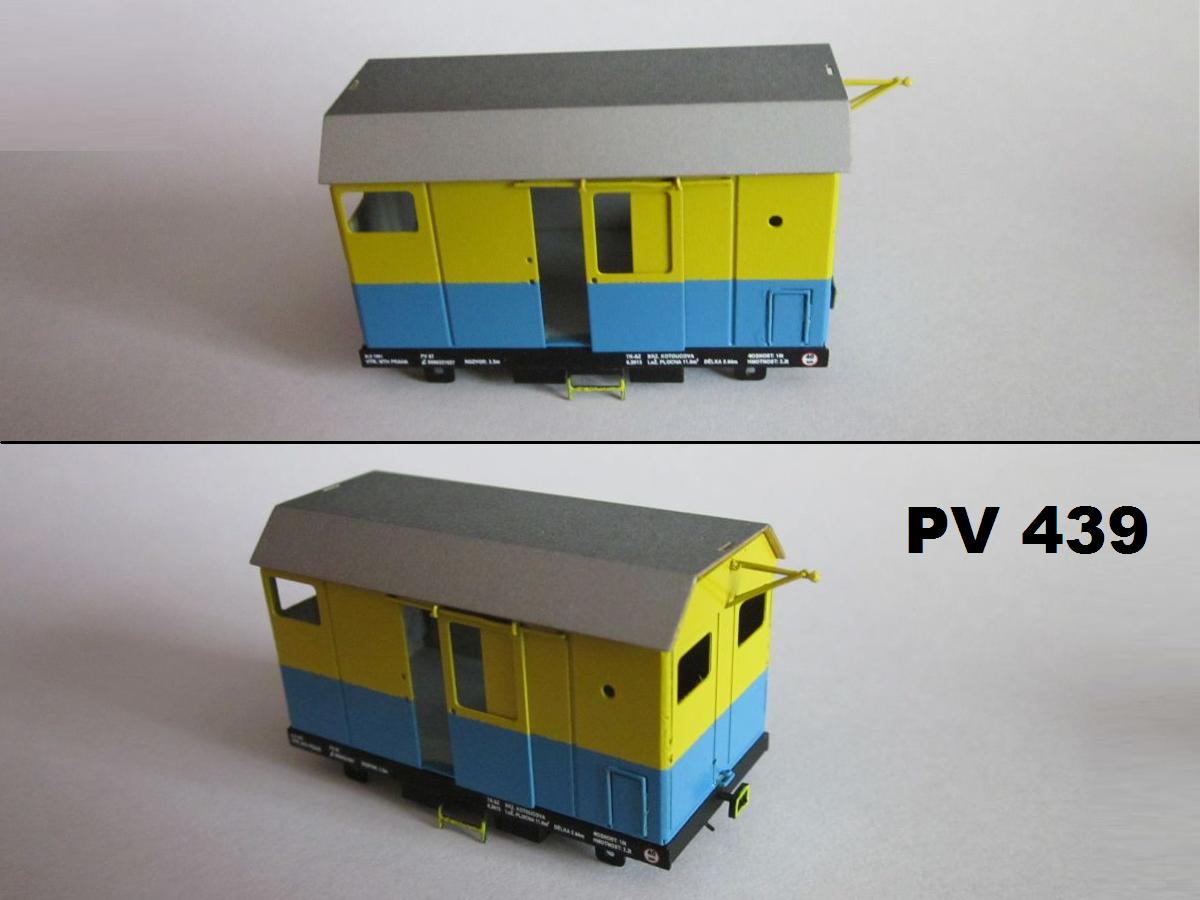

Po laku nástavbu zasklíme a připevníme střechu. Z vnější strany pak připevníme mříže a dvě brzdová ( červená ) kola. Rameno můžeme dozdobit lanem - černou nití, nebo slabým drátkem. Tím je model hotov.
