Návod na výměnu původních smykadel z polopantografu Tillig za pomoci sady S1, která je od nás k prodeji za 25 Kč.

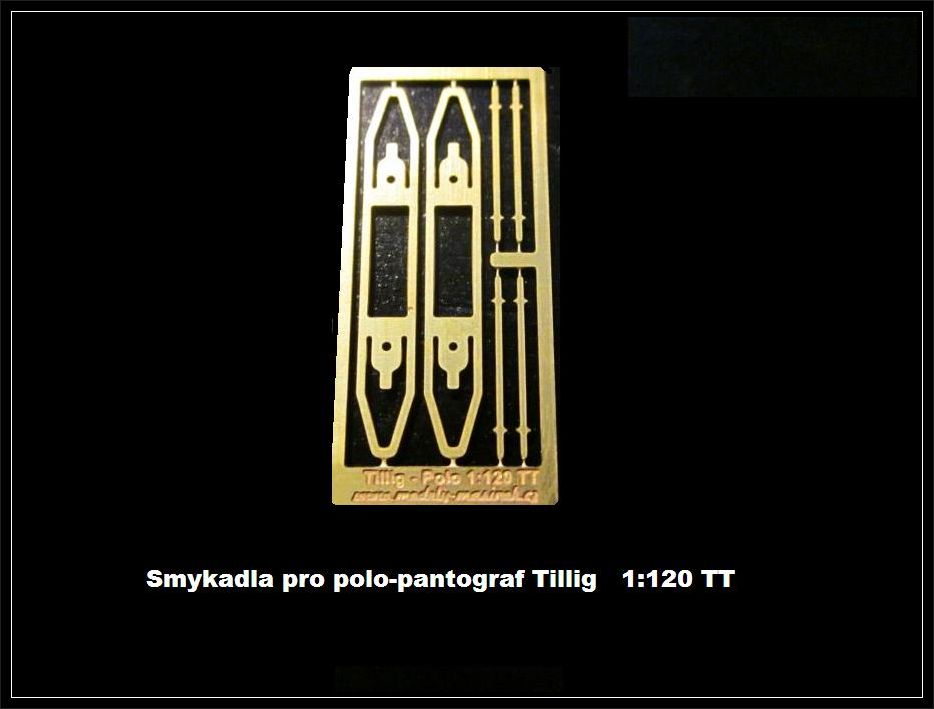

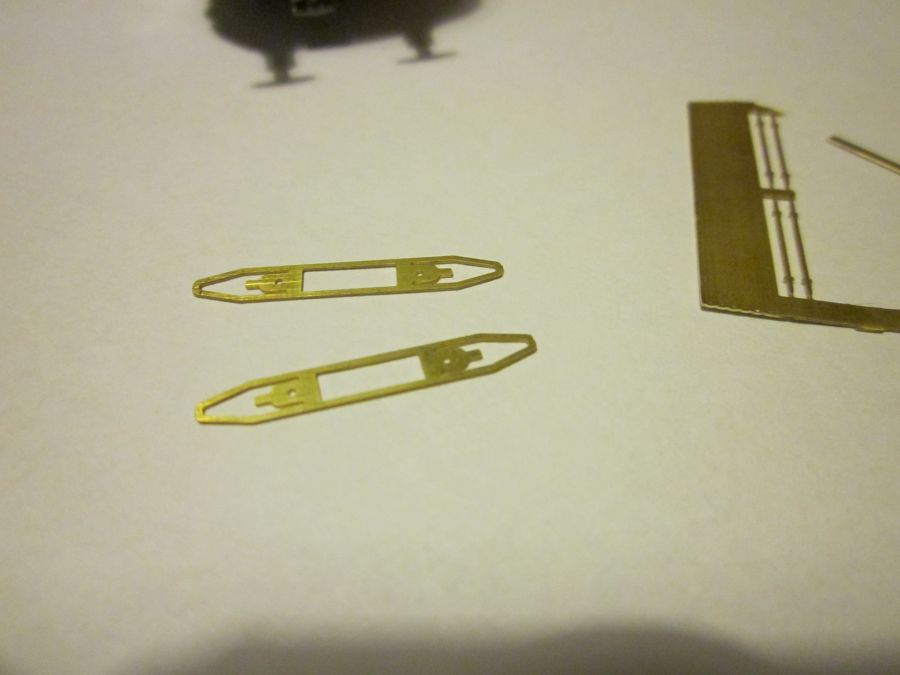

 Leptaná sada S1 obsahuje šest dílů. Dva hlavní - velká smykadla, čtyři menší dílky - malá smykadla pro verzi více ližin. Jak tedy začít s lehkou a velmi rychlou přestavbou, která se dá provést i na hotovém modelu, bez nutnosti sundavání celého pantografu ? Z leptané sady odřízneme skalpelem, nebo odstřihneme nůžkami dílky, které budou potřeba.

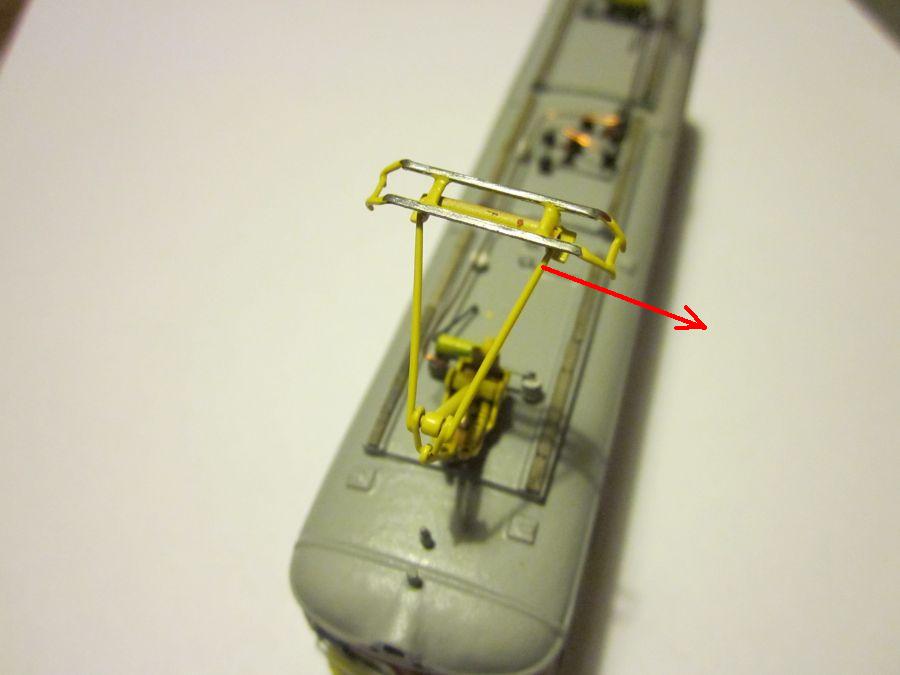

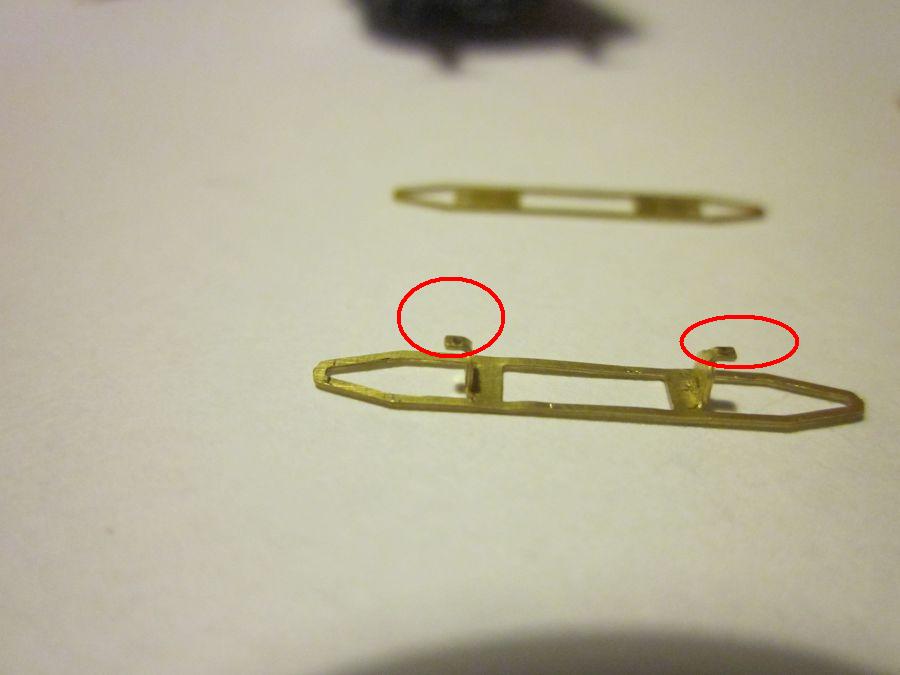

 Pomocí kleští naohneme konce přibližně o 45°. Plný ohyb o 90° provedeme až tlakem o tvrdou podložku směrem jak ukazuje šipka na fotografii níže. Pak teprve ohýbáme konce ještě tak, jak je zakroužkováno na druhé fotografii. Ale tento druhý krok již není nutný, na funkci nemá totiž vliv. Smykadlo ( hlavní velký okraj ) případně ještě dorovnáme.

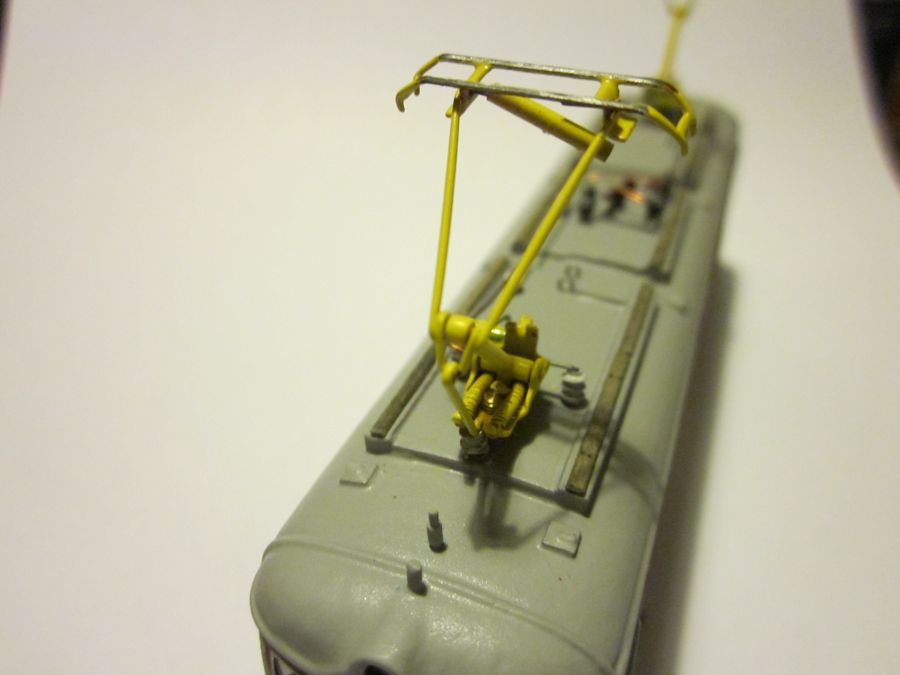

 Původní smykadlo Tillig odstrojíme následovně. Odtažením pomocných "tyčí". Nejprve jedna strana, pak druhá strana. Tyčku uprostřed budeme za moment opět potřebovat.

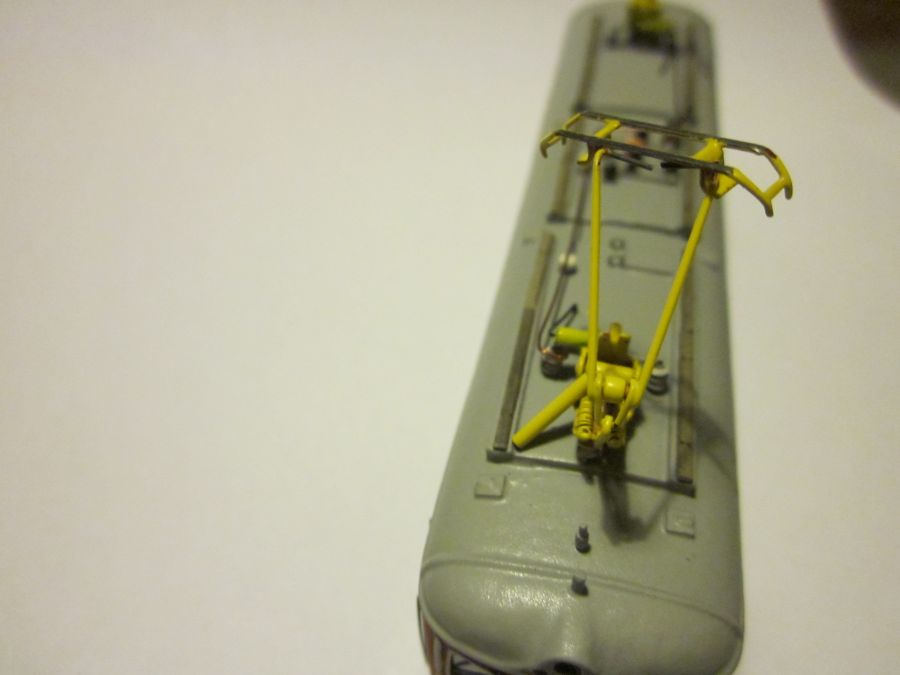

 Nové smykadlo přiděláme opačným postupem. Nejprve provlékneme jednu stranu. Nasadíme tyčku. Pak druhou stranu. Ohyb konců ližin provedeme až jako poslední krok. No a to je vše. Přestavba zabere asi 3 minuty a je jistě efektní.

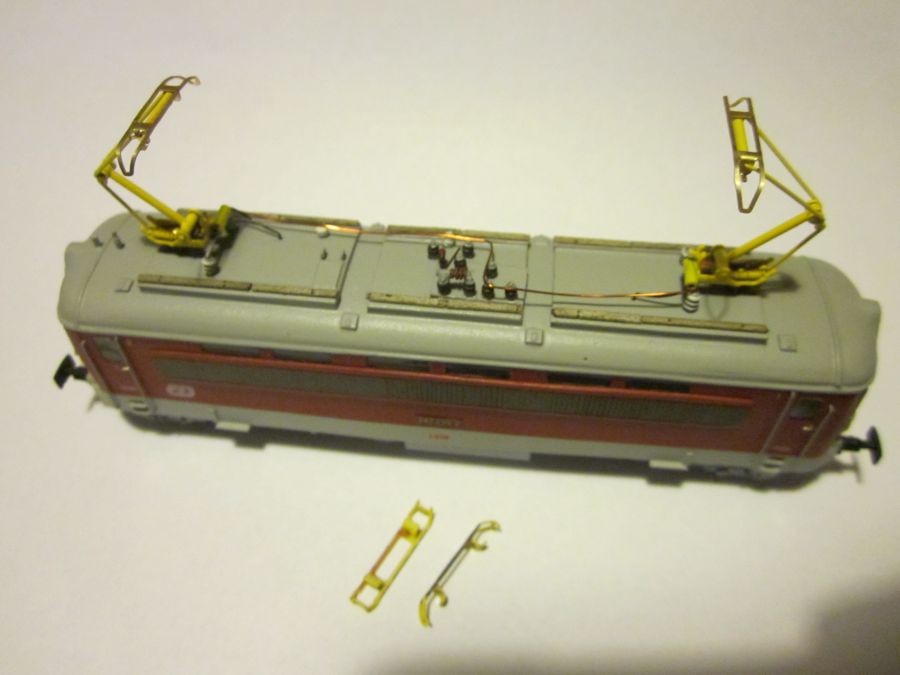

 Srovnání před a po ( vlevo původní smykadlo Tillig, vpravo již to správné )

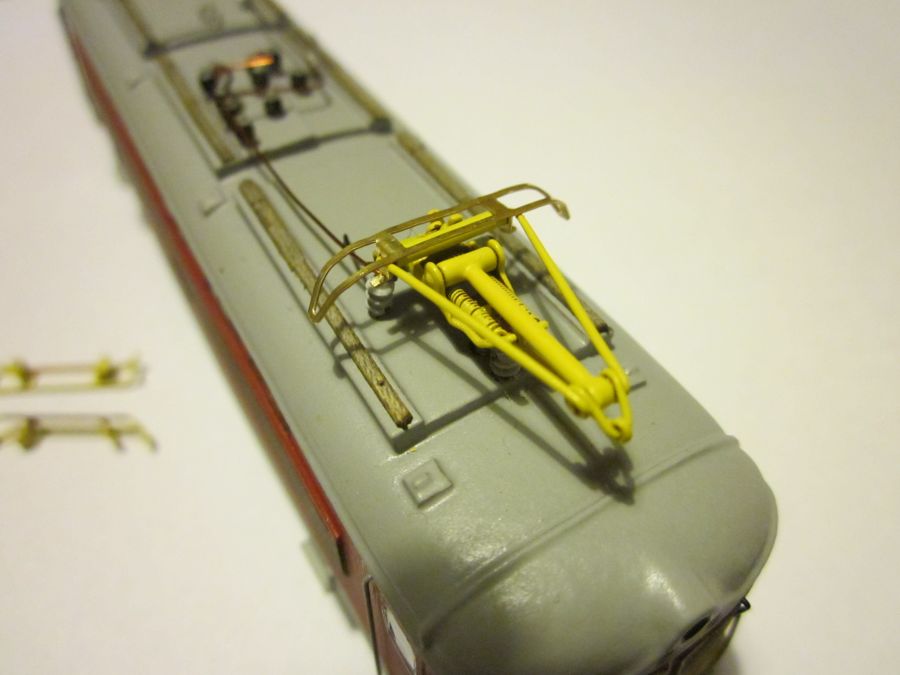

 Výsledek po přestavbě obou smykadel

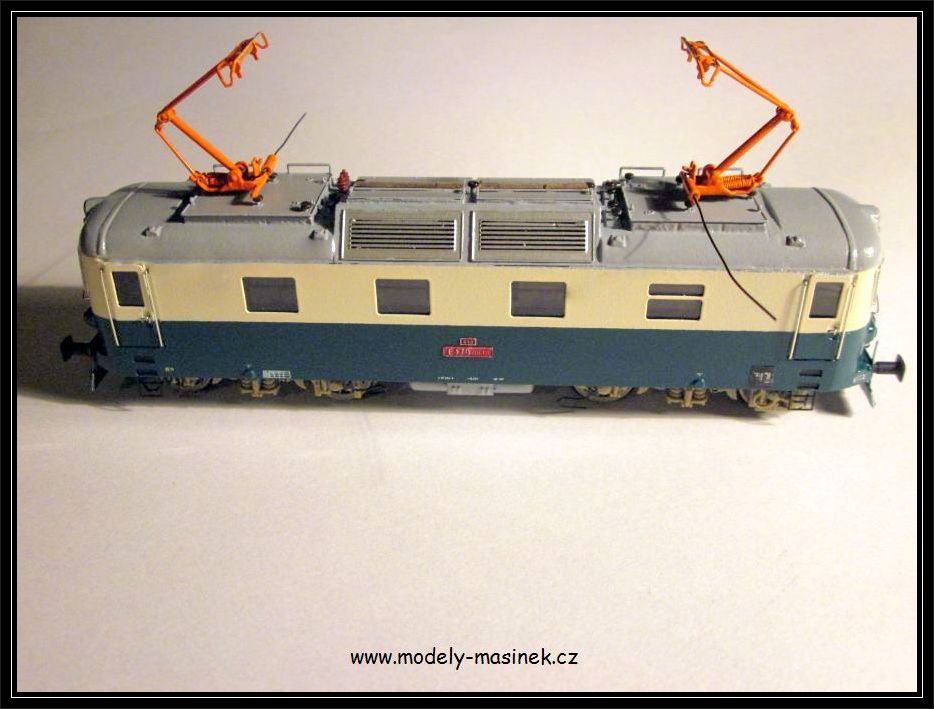

 Vzhled pantografů s oranžovou barvou

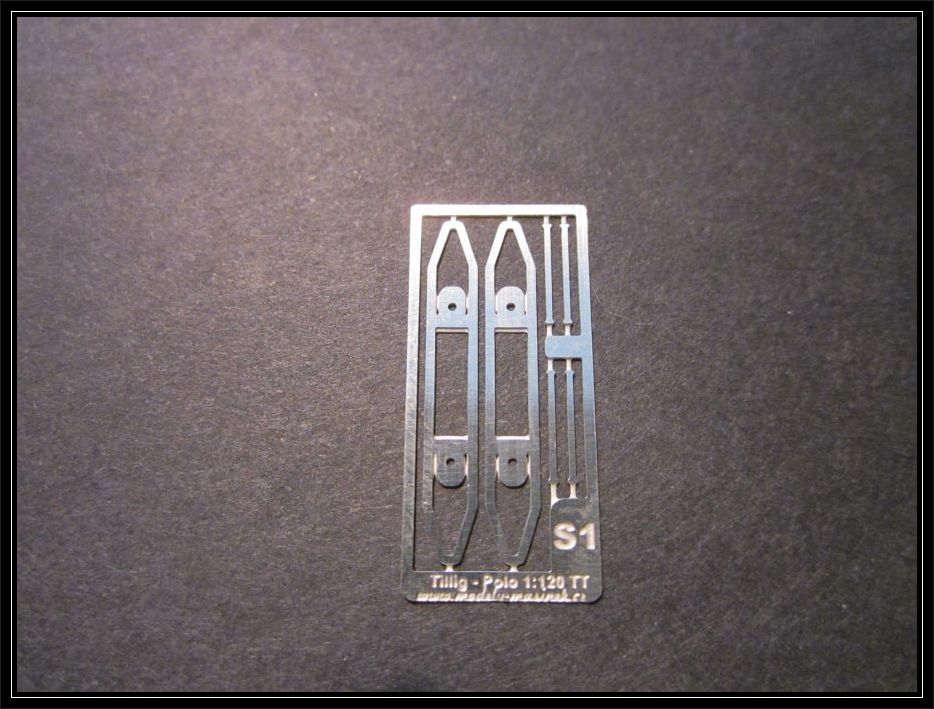

 Tento lept vyšel v II. verzi, kde jsou již vyznačená místa ohybů a je použit jiný materiál, stříbrná Alpaka. Otvory byly zvětšeny o 0,1 mm, ližiny zesíleny o 0,15 mm.

Článek publikován 15.9.2013
