Návod na výměnu původních smykadel z pantografu Tillig a sestavení kánoe za pomoci sady S2, která je od nás k prodeji za 30 Kč.

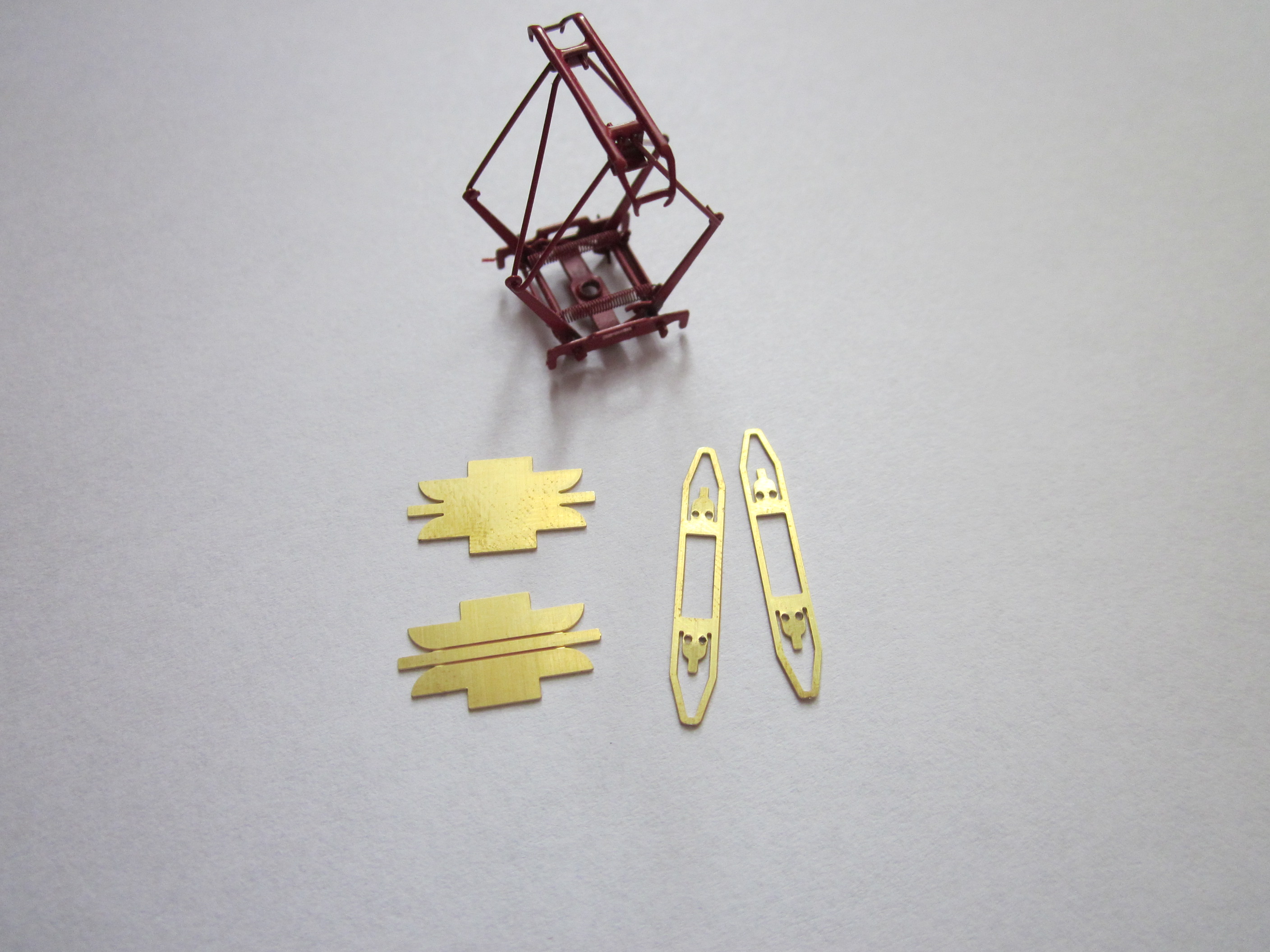

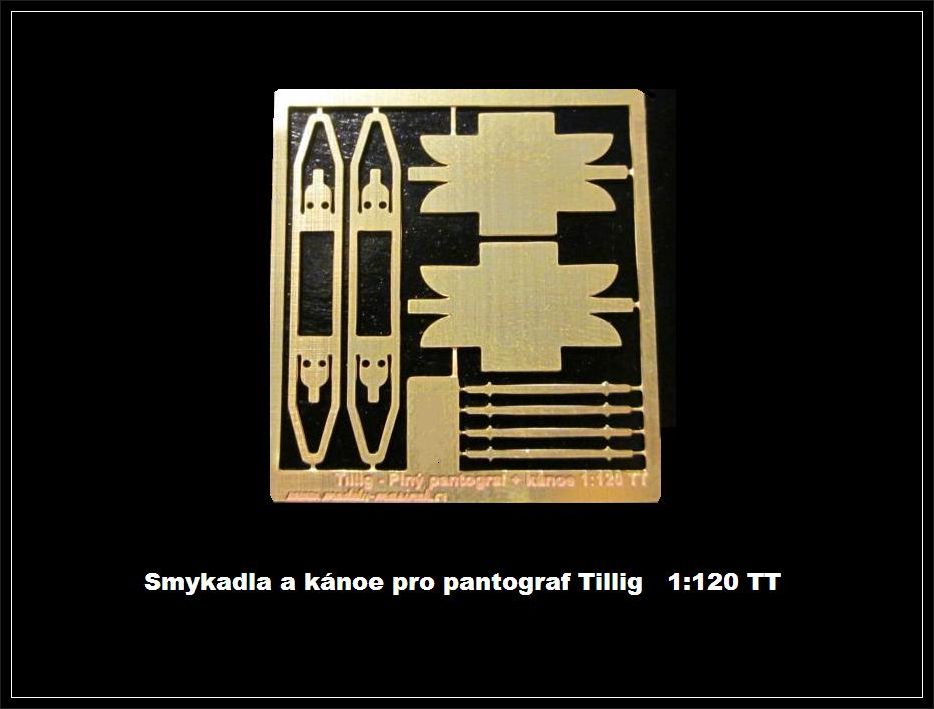

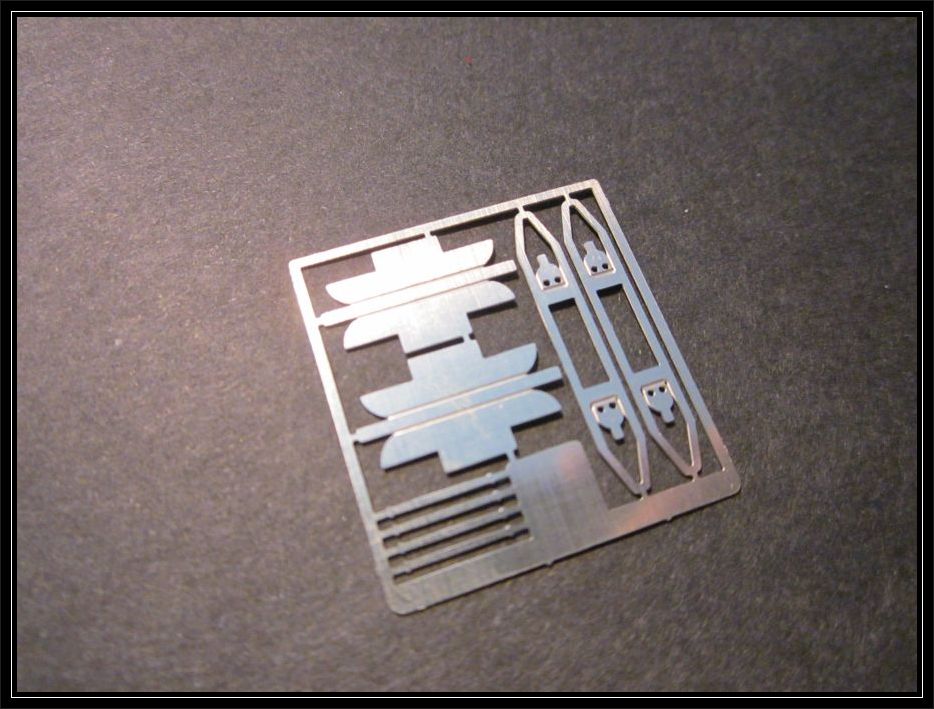

Leptaná sada S2 obsahuje 8 dílů. Dva hlavní - velká smykadla, čtyři menší - malá smykadla pro verzi více ližin a dvě kánoe. Jak tedy začít s lehkou a velmi rychlou přestavbou? Z leptané sady odřízneme skalpelem, nebo odstřihneme nůžkami dílky, které budou potřeba.

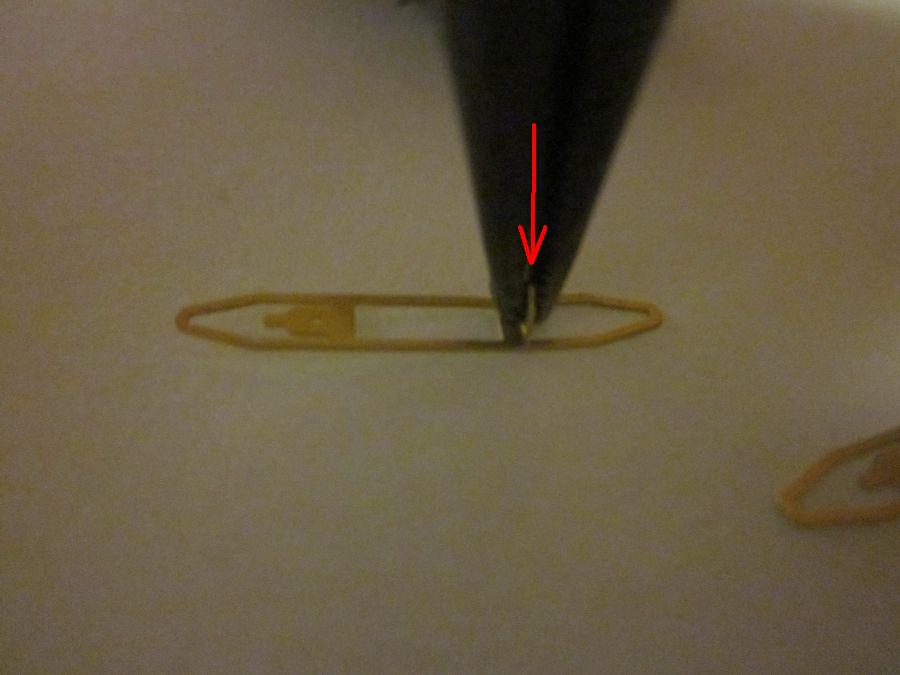

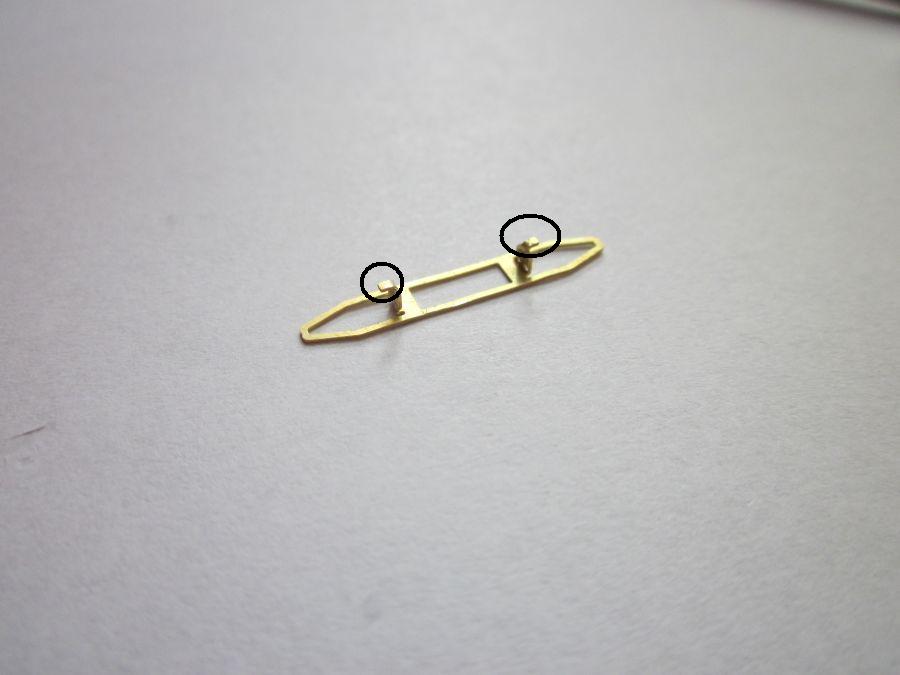

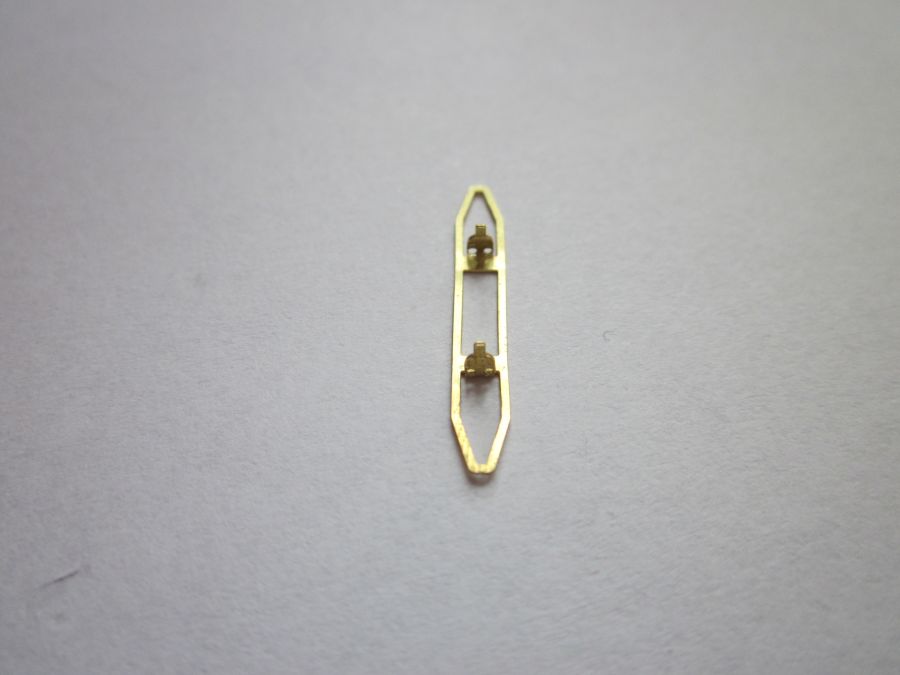

Pomocí kleští naohneme konce přibližně o 45°. Plný ohyb o 90° provedeme až tlakem o tvrdou podložku směrem jak ukazuje šipka na fotografii níže. Pak teprve ohýbáme konce ještě tak, jak je zakroužkováno na třetí fotografii. Smykadlo ( hlavní velký okraj ) případně ještě dorovnáme.

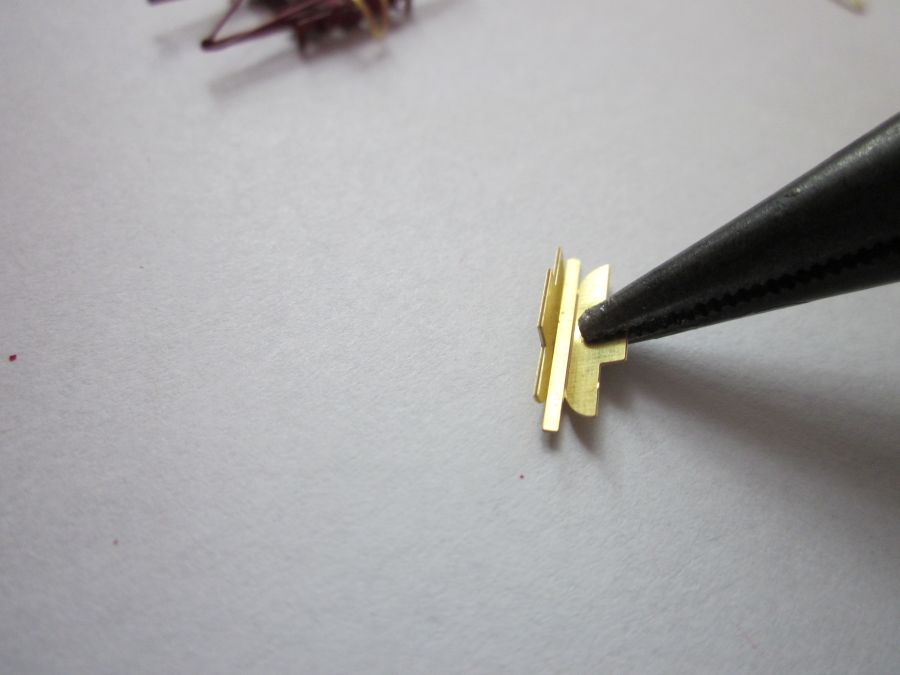

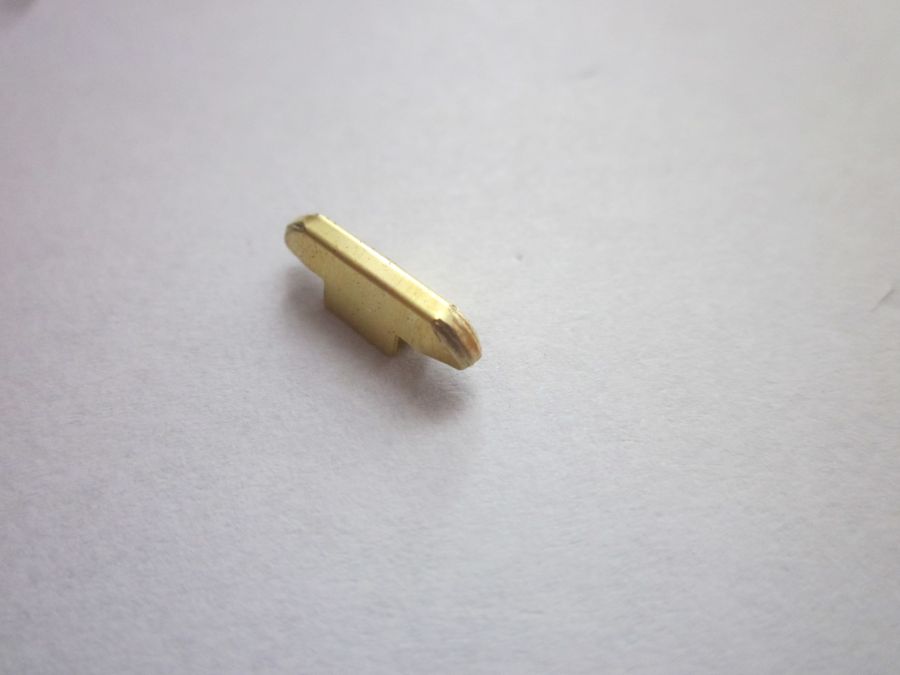

Sestavení kánoe - ohneme jednu stranu o necelých 90°, pak druhou stranu

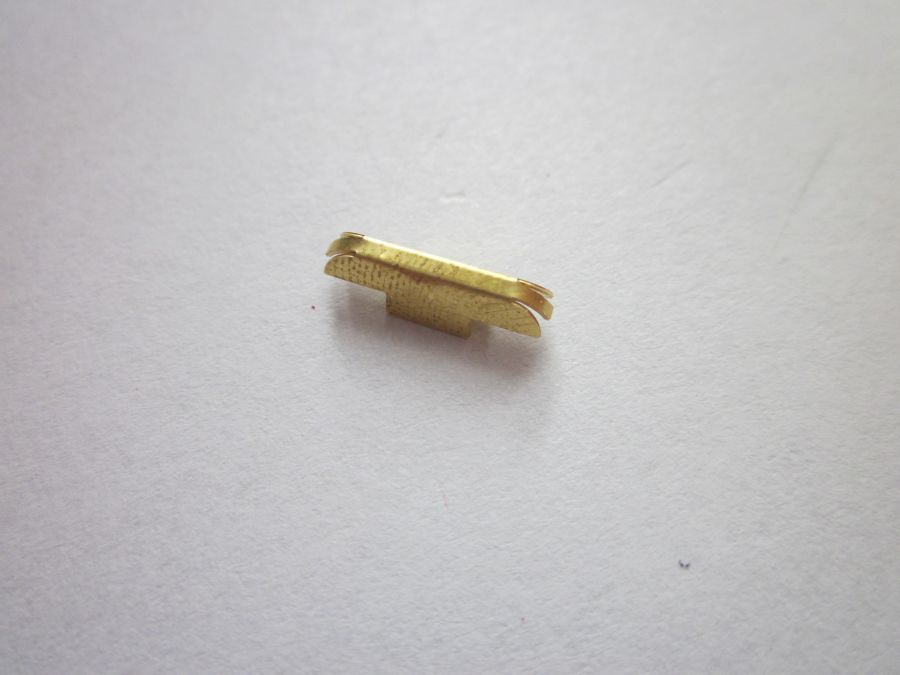

Na druhé fotografii níže je vykreslen tvar, jak má kánoe vypadat, její konce jsou zúžené. Po vytvarování spoje zevnitř prolijeme lepidlem, nebo spájíme. Konce, hrany strhneme jehlovým pilníčkem, nebo modelářskou bruskou.

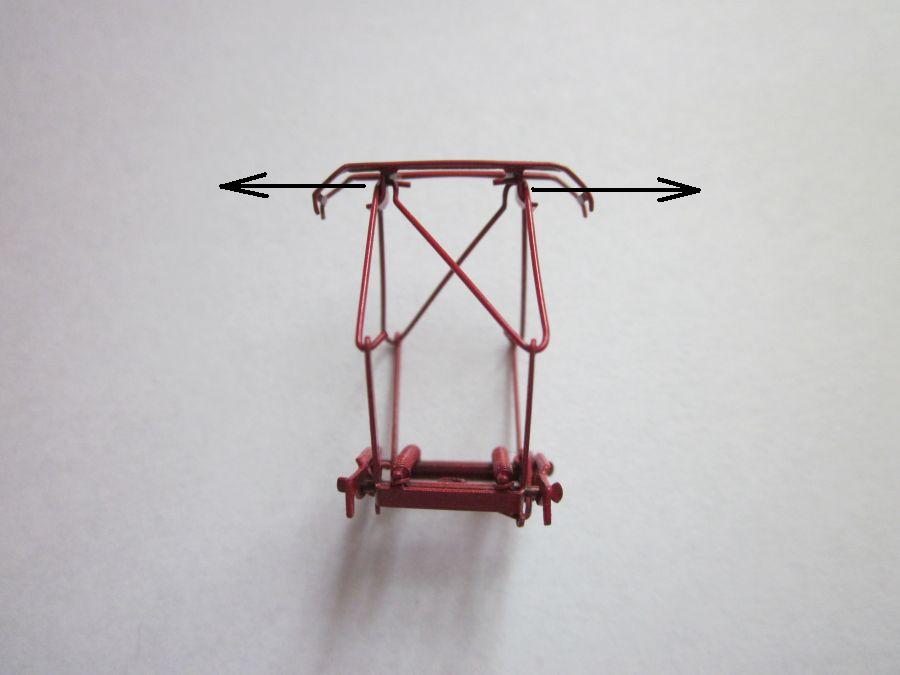

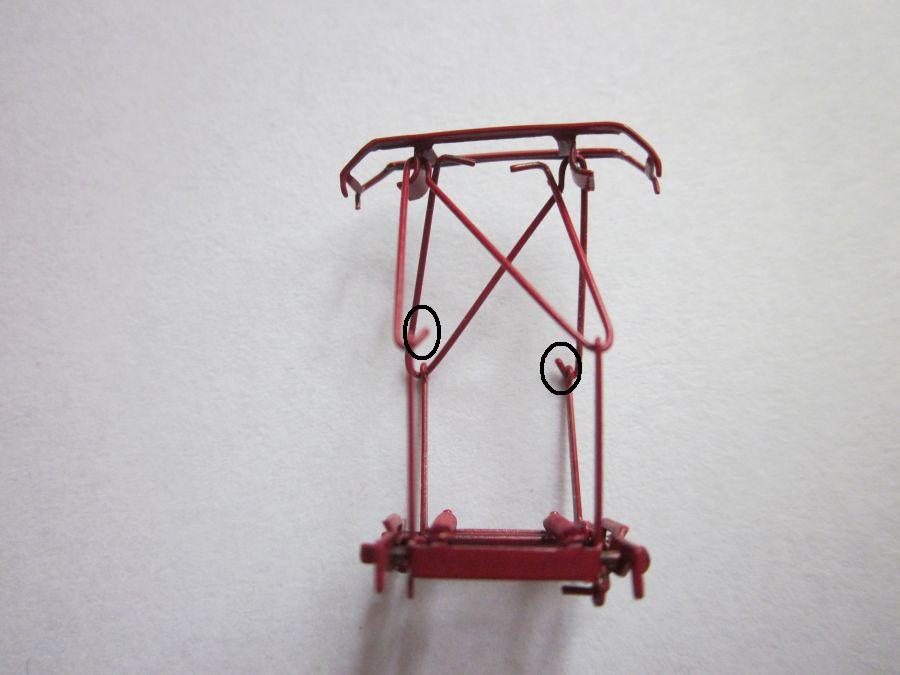

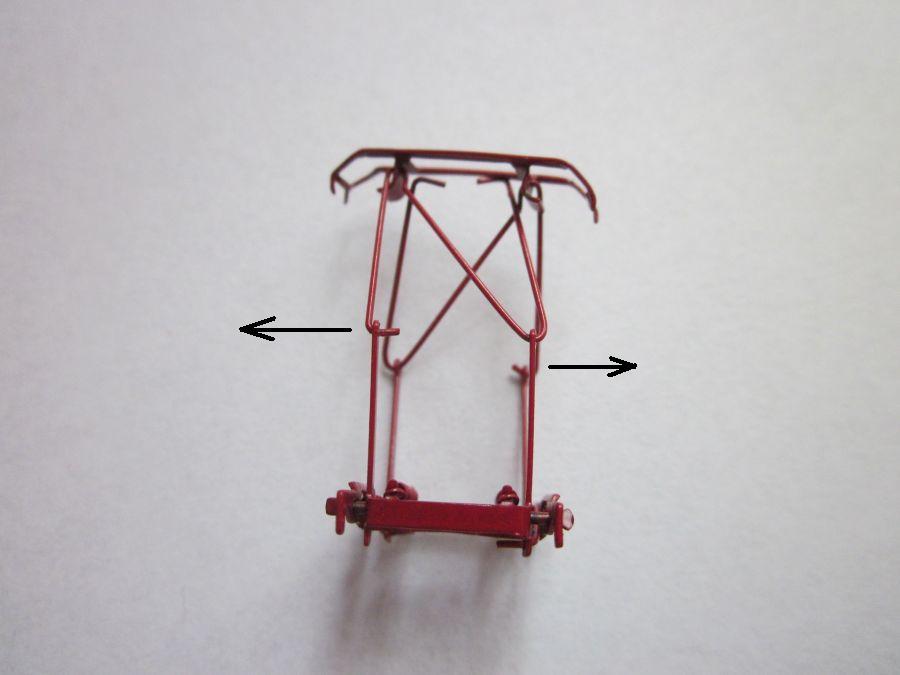

Původní smykadlo Tillig odstrojíme následovně. Odtažením pomocných "tyčí" v horní části pantografu. Nejprve jedna strana, pak druhá strana. Dále trochu ohneme konce "tyček" na druhé fotografii jsou v kroužku a odtáhneme je.
Tím je již smykadlo na půl volné, dalšími tahy a posuny dojde až k plnému uvolnění smykadla... Jednu z "tyčí" si na pantografu necháme.

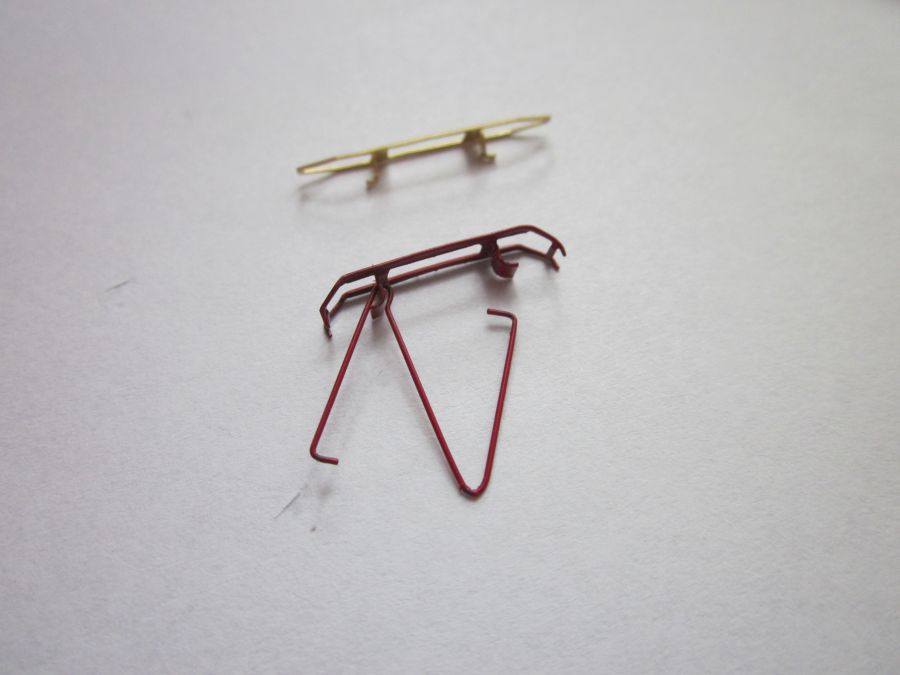

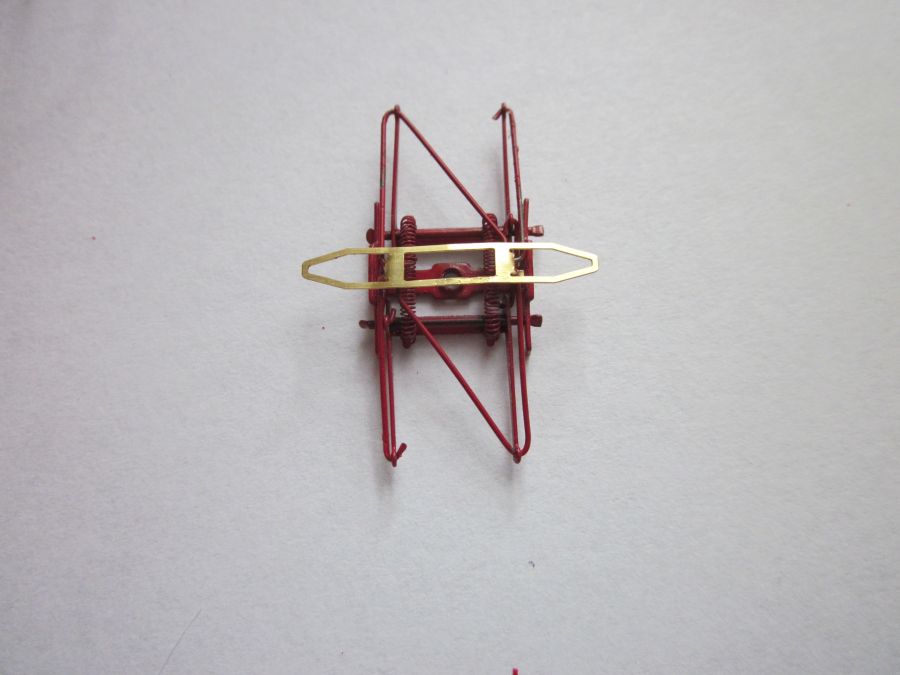

Výměna smykadla Tillig za Nové

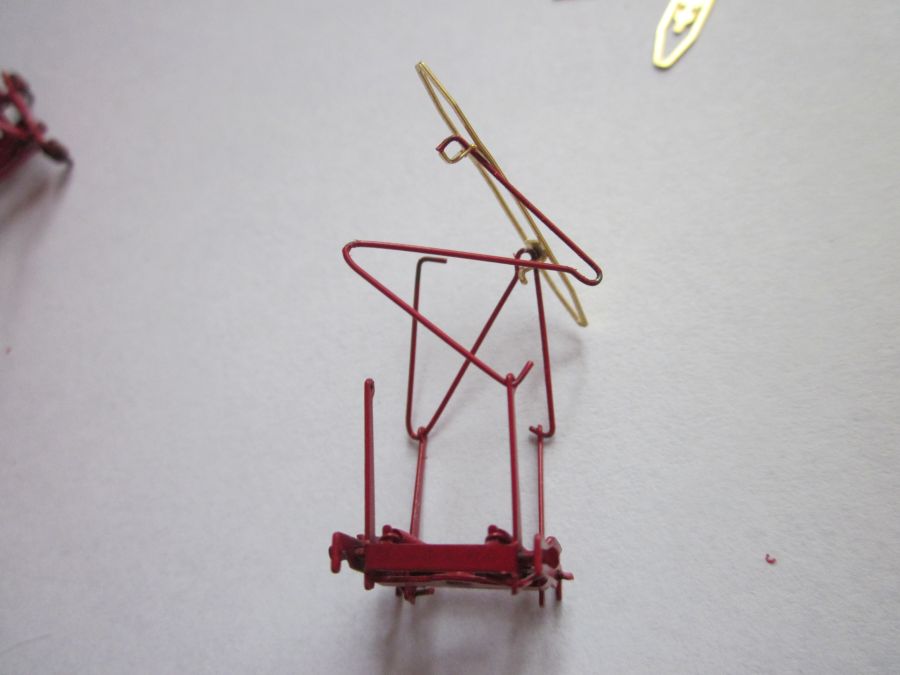

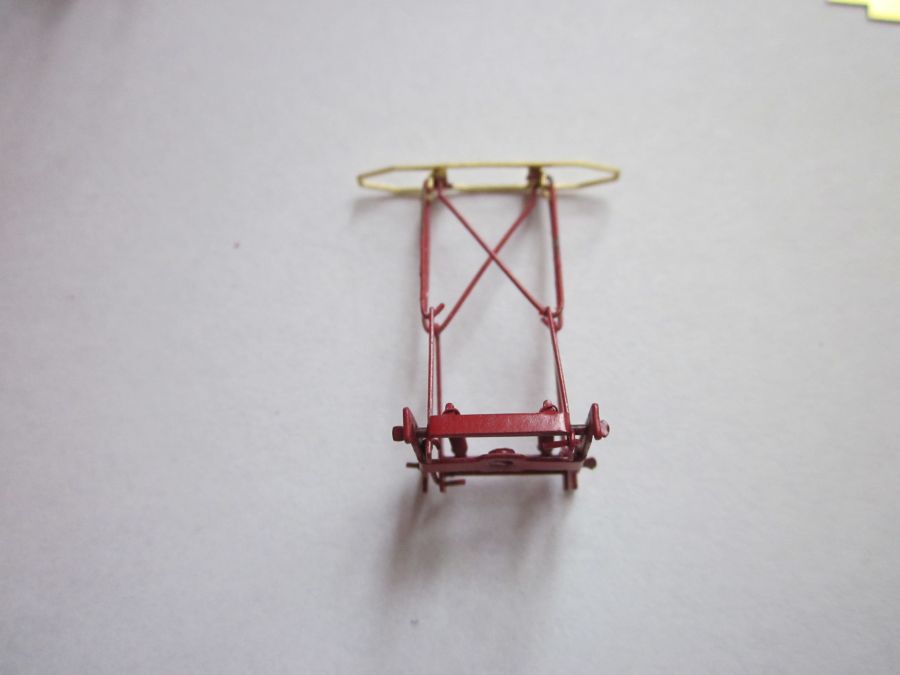

Sestavení pantografu ( obrácený postup jako při rozebírání )

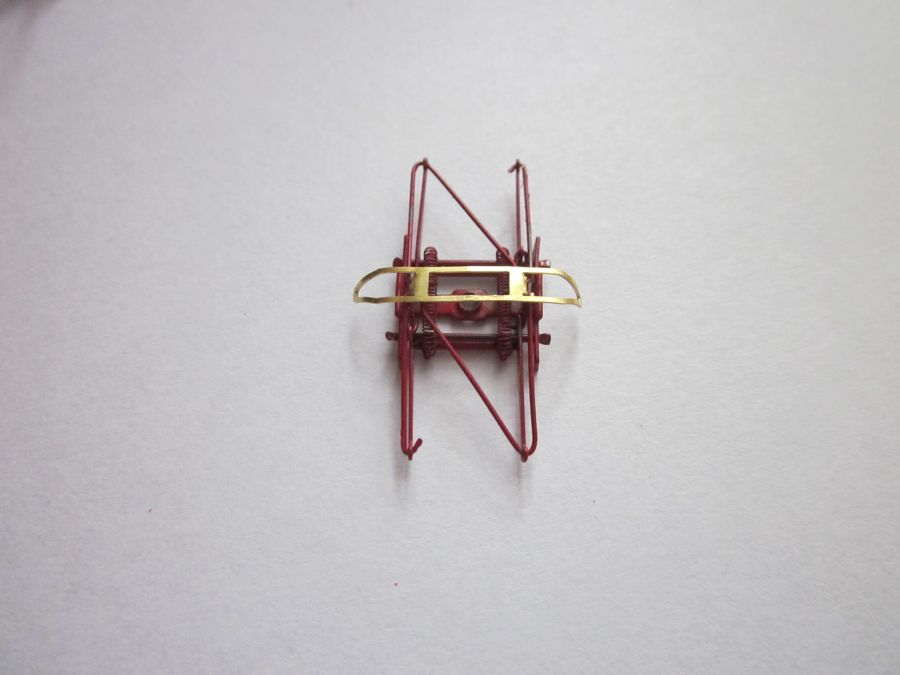

Ohnutí konce ližin provedeme až jako poslední krok

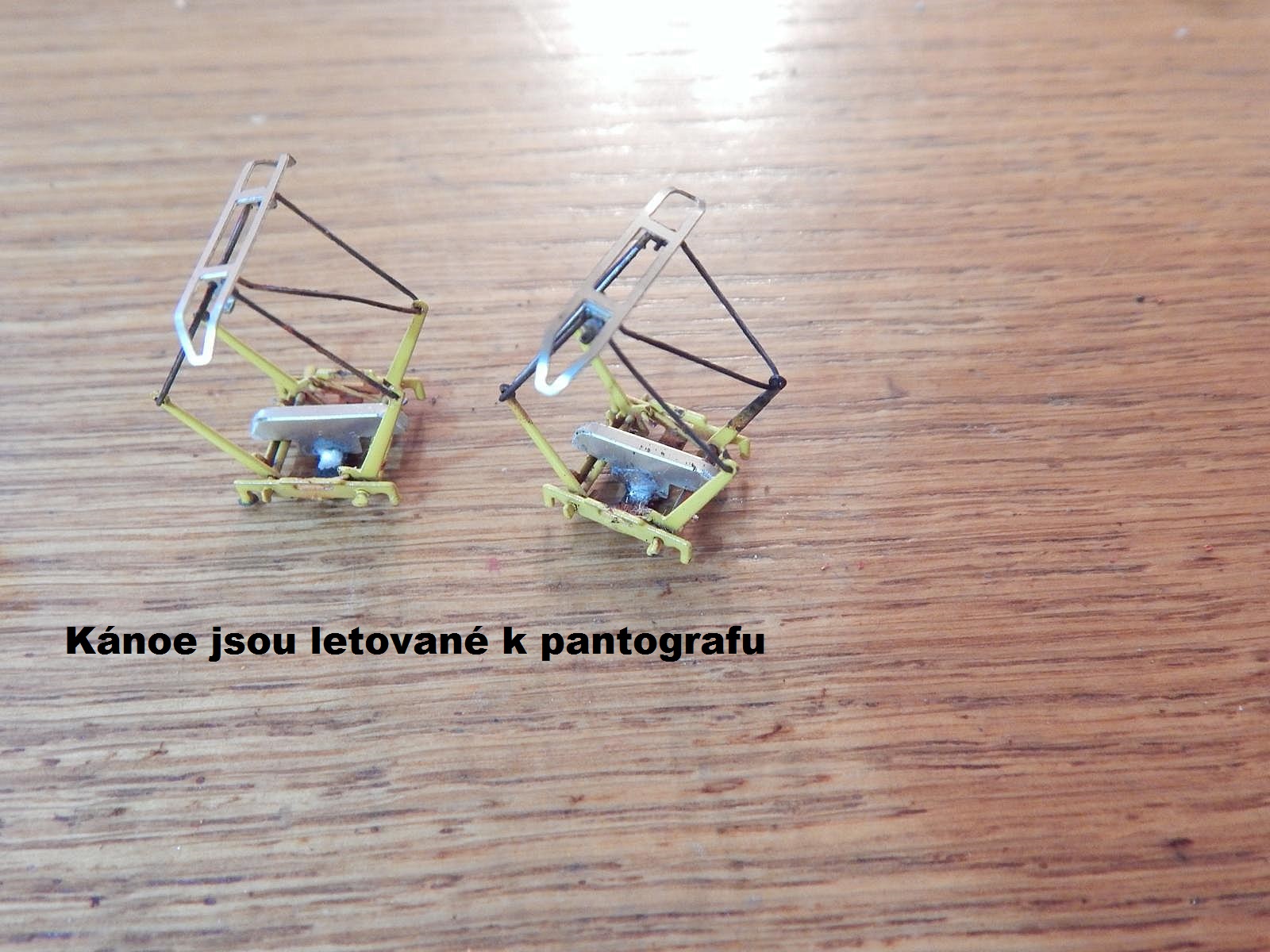

Přilepíme, přiletujeme již sestavenou kánoi a můžeme pantograf přestříkat do základové barvy.
Dále do barvy dle vlastní potřeby, oranžová, žlutá, šedivá

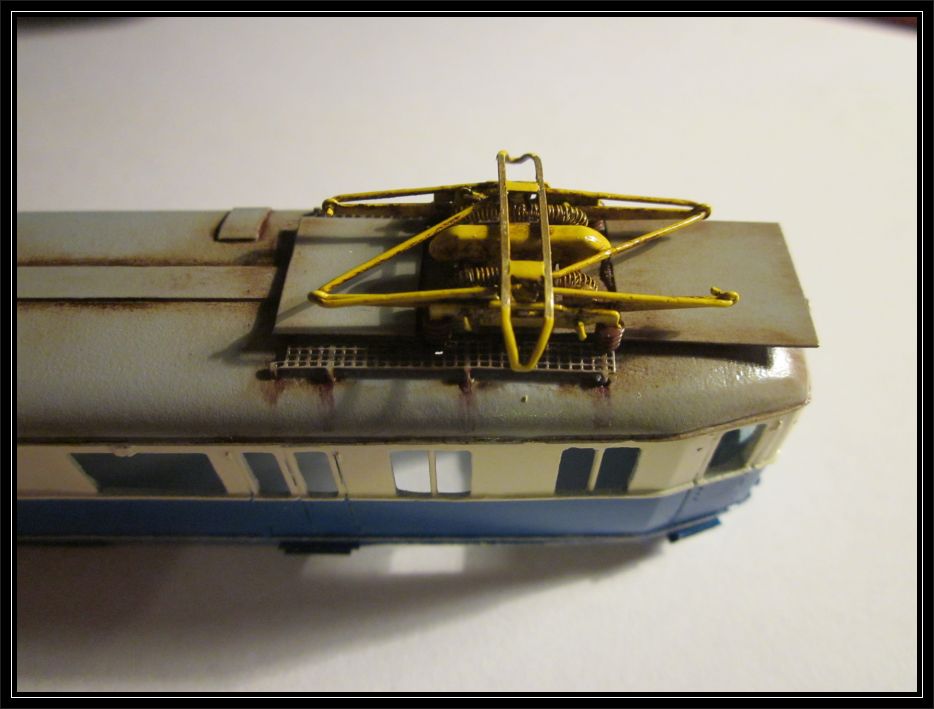

Zde ještě ukázka patinovaného pantografu pomoci Umbry pálené
Tento lept vyšel v II. verzi, kde jsou již vyznačená místa ohybů a je použit jiný materiál, stříbrná Alpaka. Otvory byly zvětšeny o 0,1 mm, ližiny zesíleny o 0,15 mm.
Článek publikován 23.9.2013
