Modely mašinek

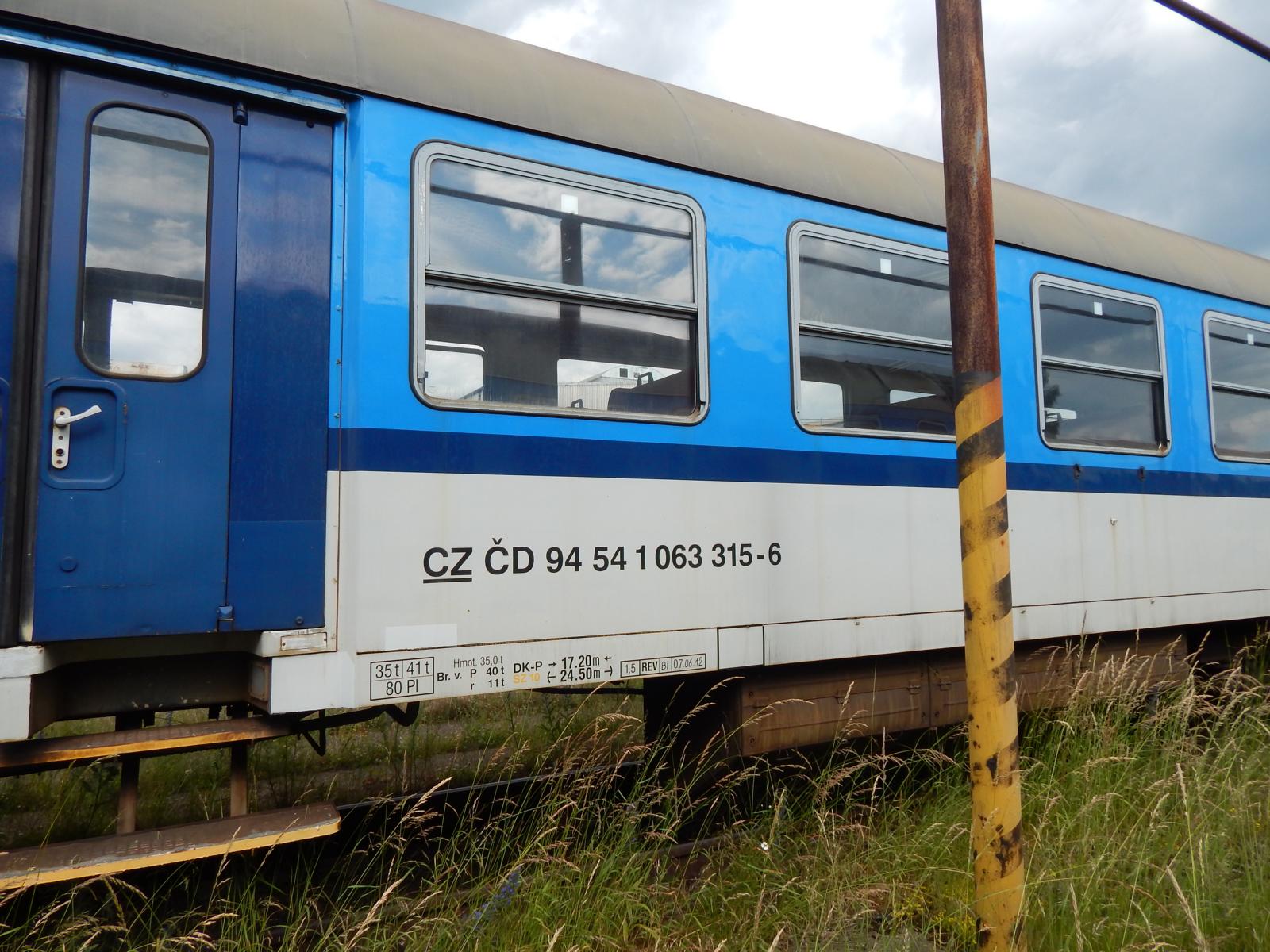

060 / 063 Bočnice

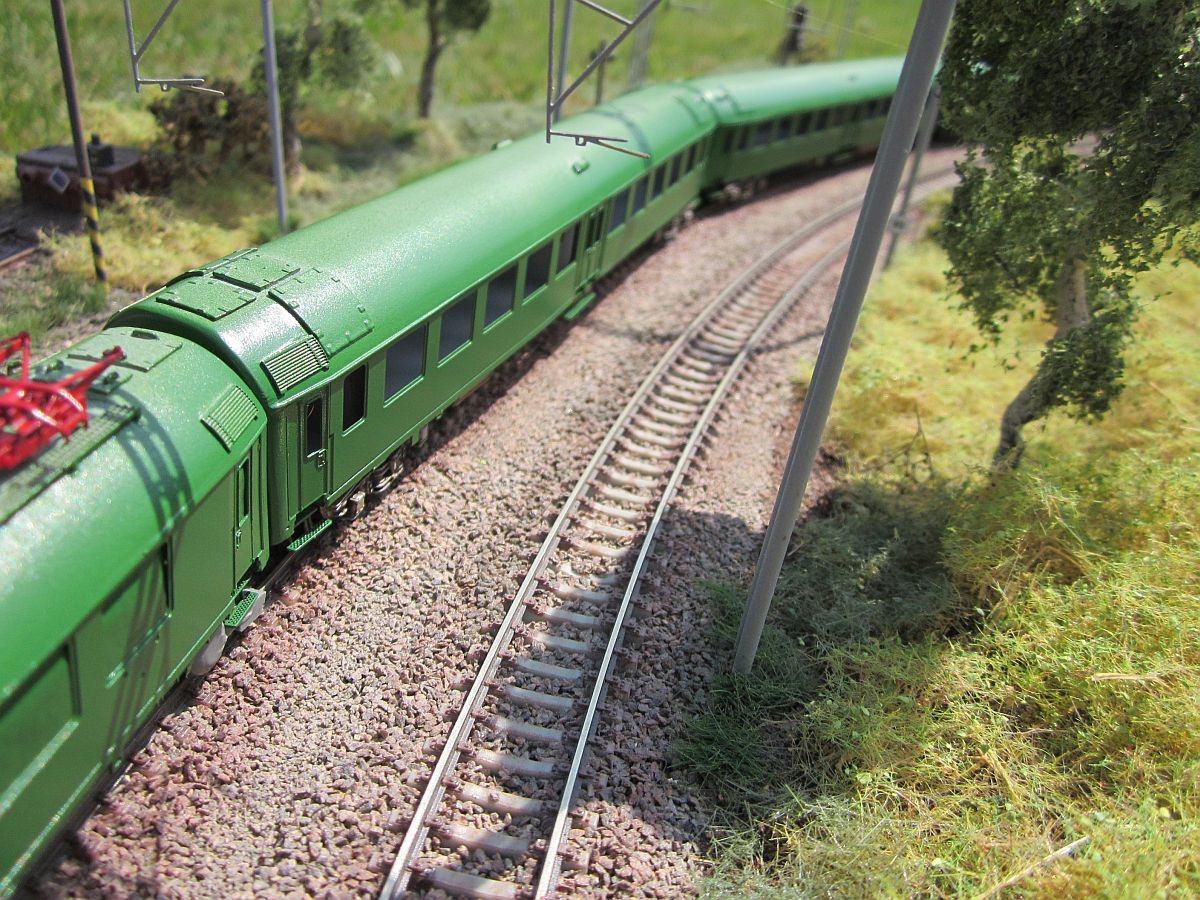

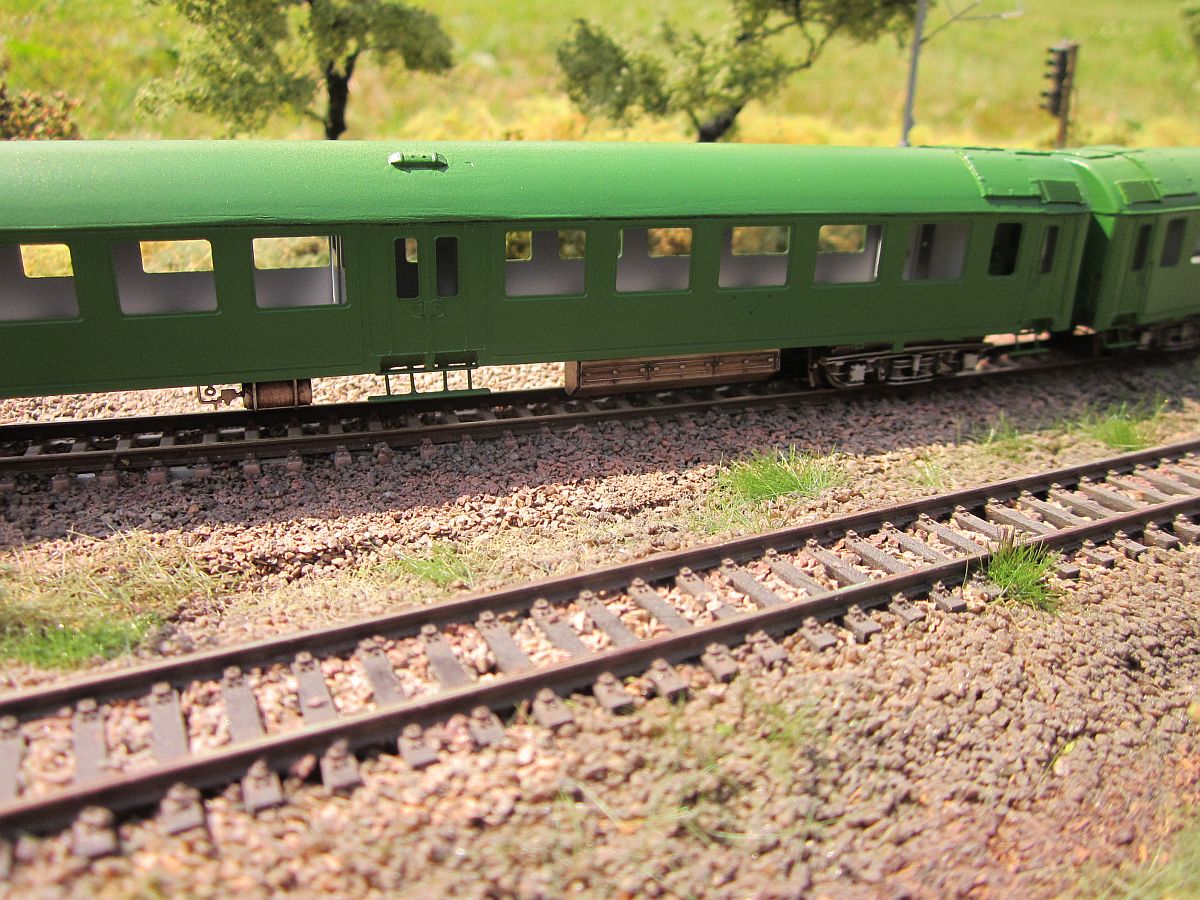

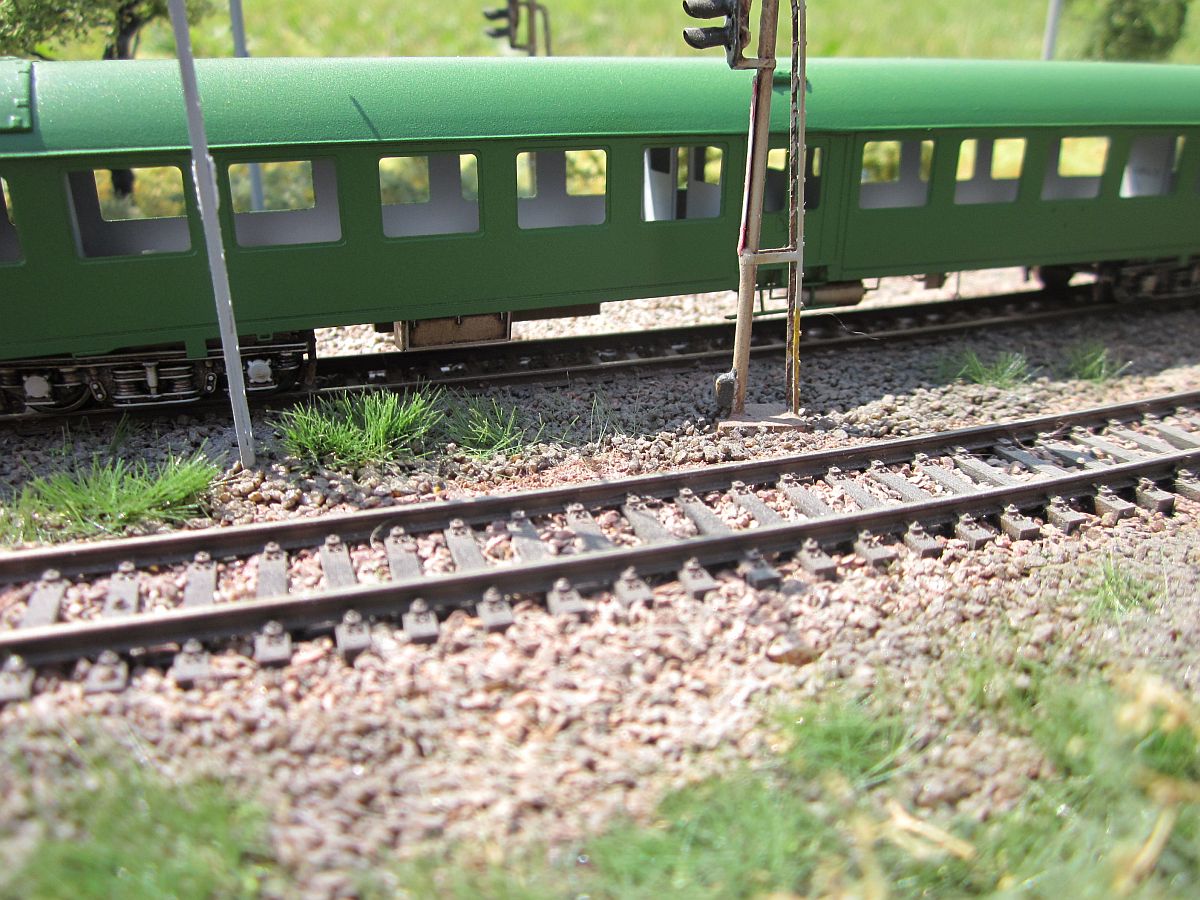

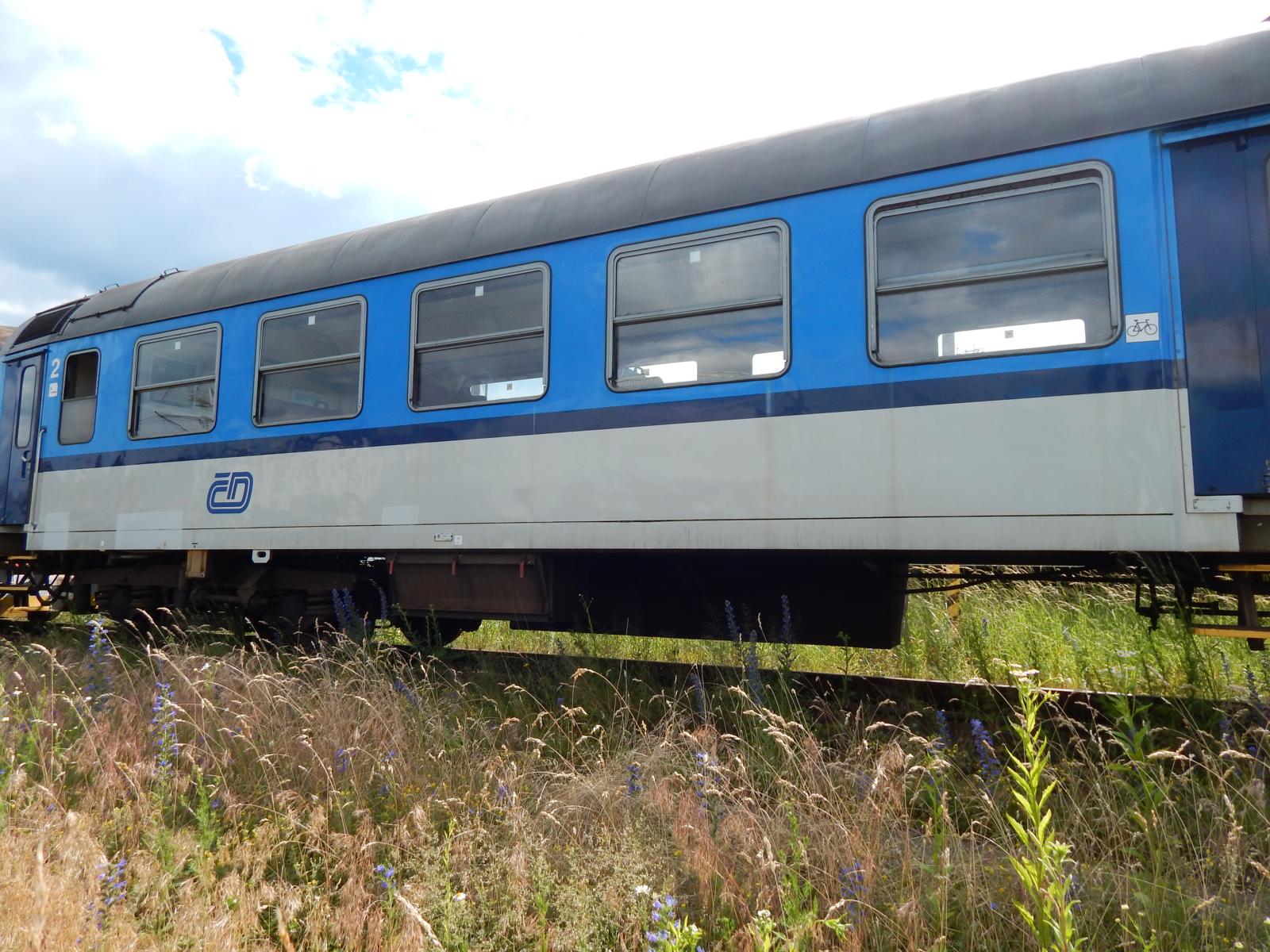

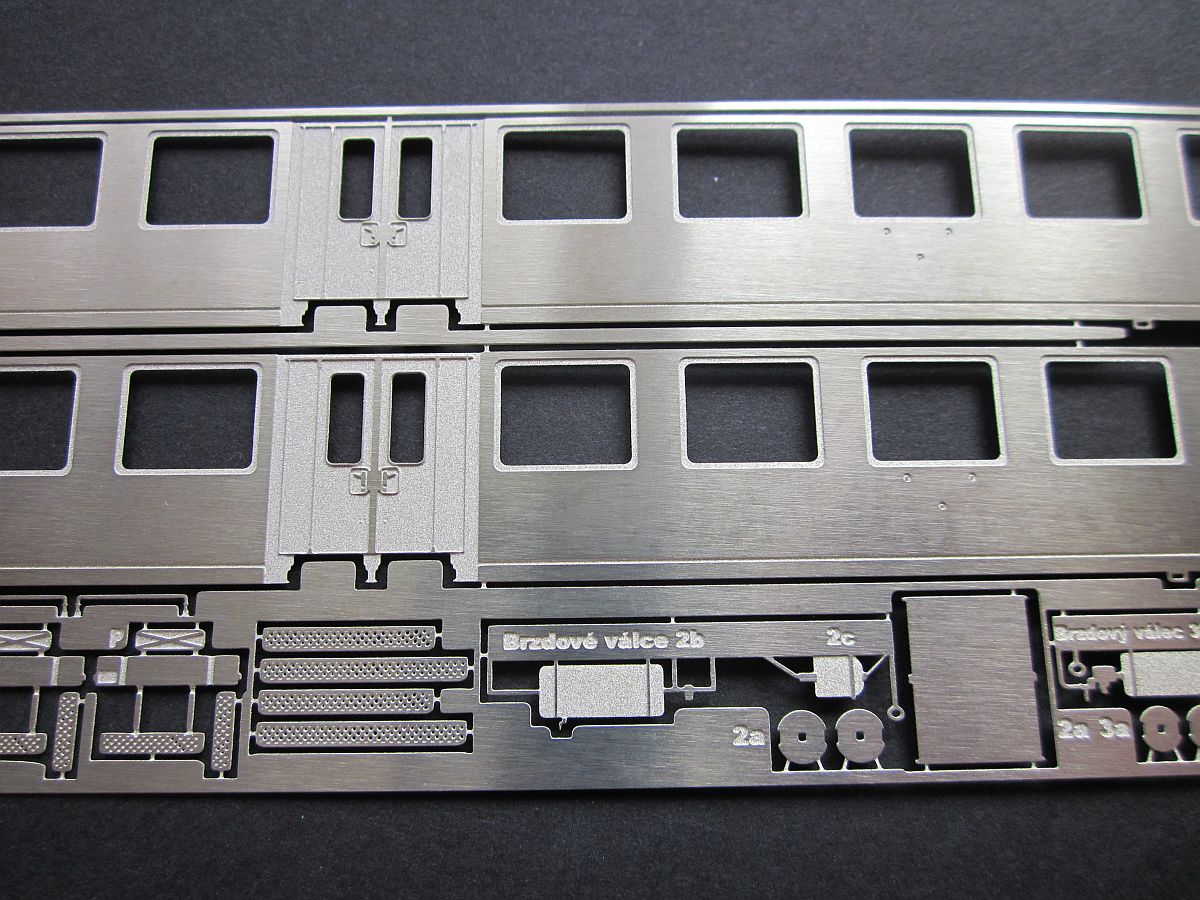

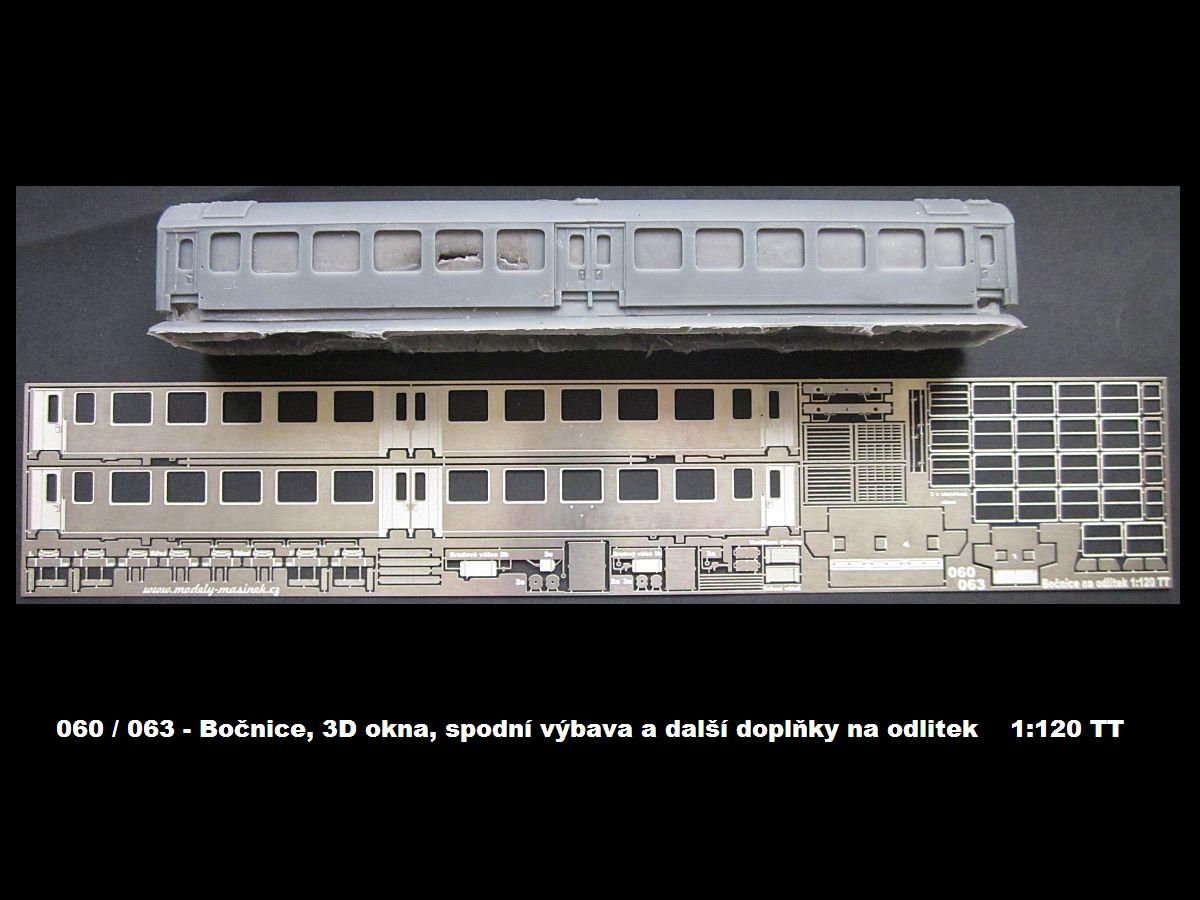

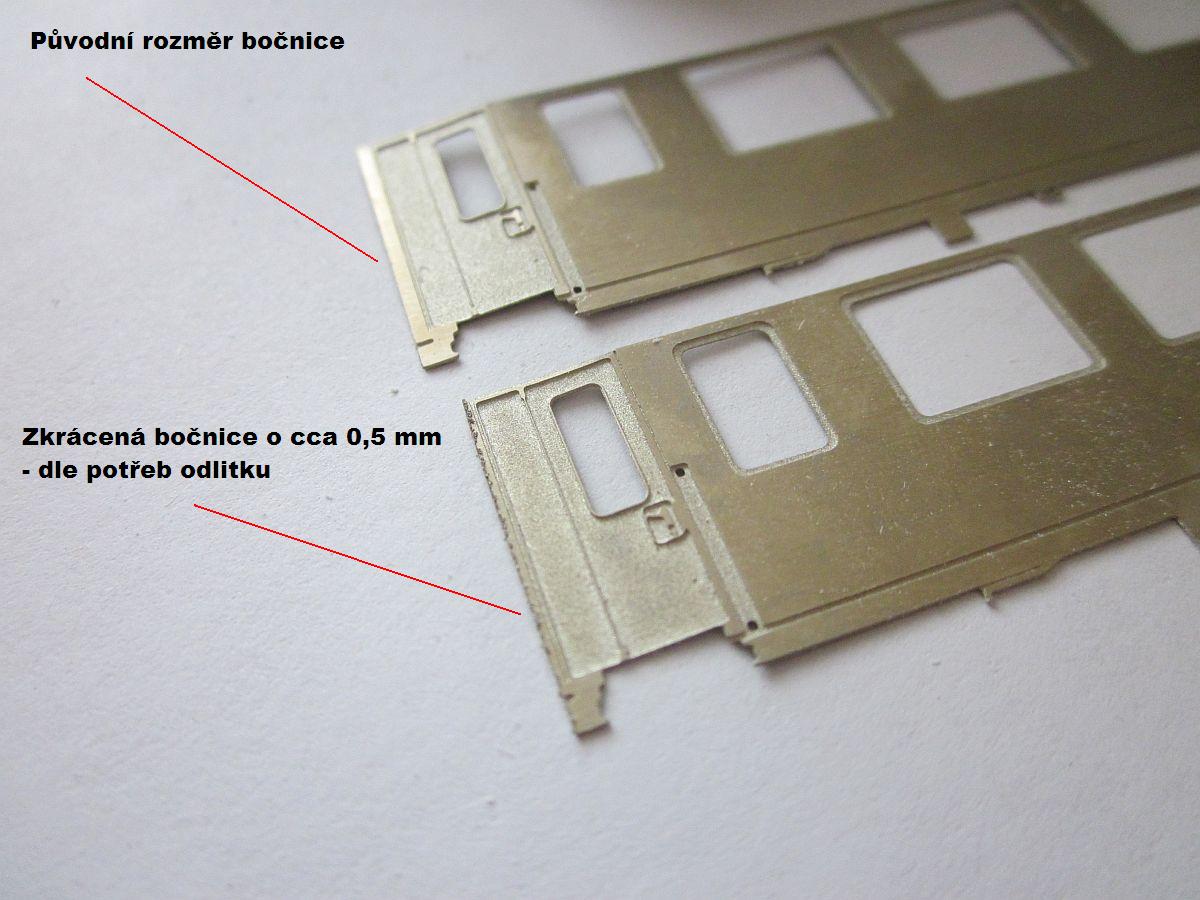

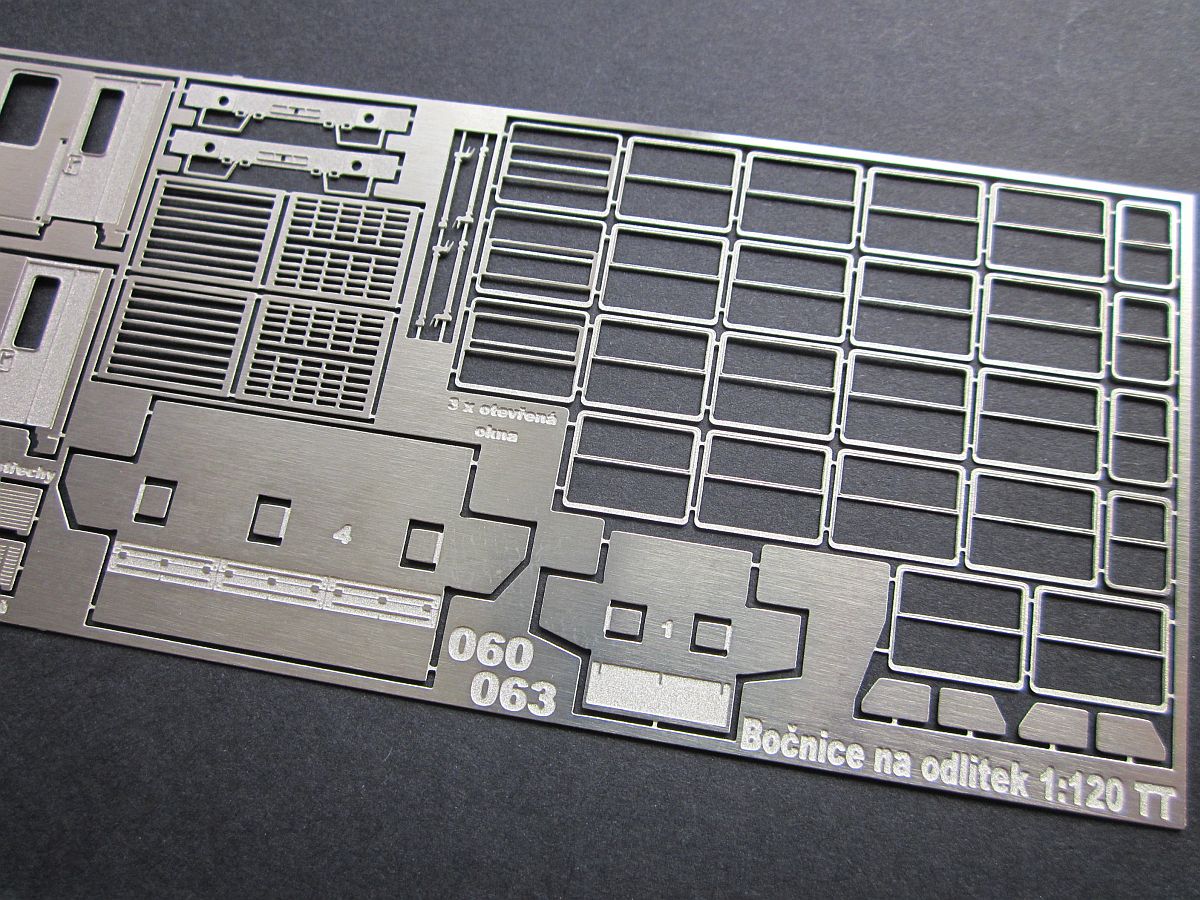

Návod stavby - odlitek s leptanou bočnicí vozu 060 / 063 TT

Kat.č. TT-063 Bok

Nezkrácené bočnice, 3D okna, plná spodní výbava, schody, madla a další doplňky na odlitek z oměřeného vozu 063. Velikost 1:120 TT. Cena 500 Kč.

Odlitek není součástí leptané sady. Vhodné na odlitek od pánů Číže a Tomka a jako první seznámení se s lepty.

Doplňující zboží :

Kat.č. TT-460 Okna

ND - univerzální použití pro 060 / 063 / 460 / 560. 7 ks otevřených 3D oken. Velikost 1:120 TT. Cena 50 Kč

Kat.č. TT-063 IN

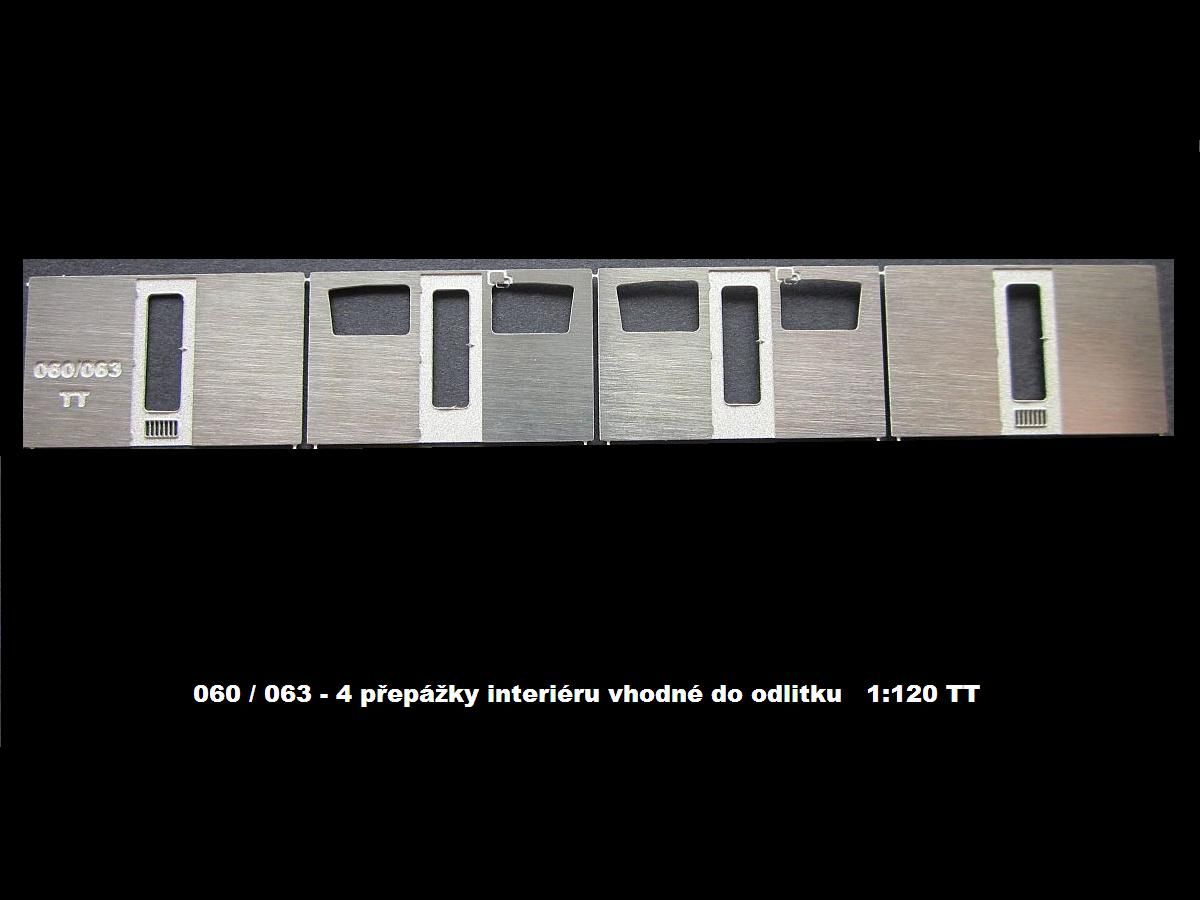

Leptané přepážky vozu - 4 ks, vhodné do odlitku. Velikost 1:120 TT. Cena 40 Kč

Kat.č. TT-053 IN

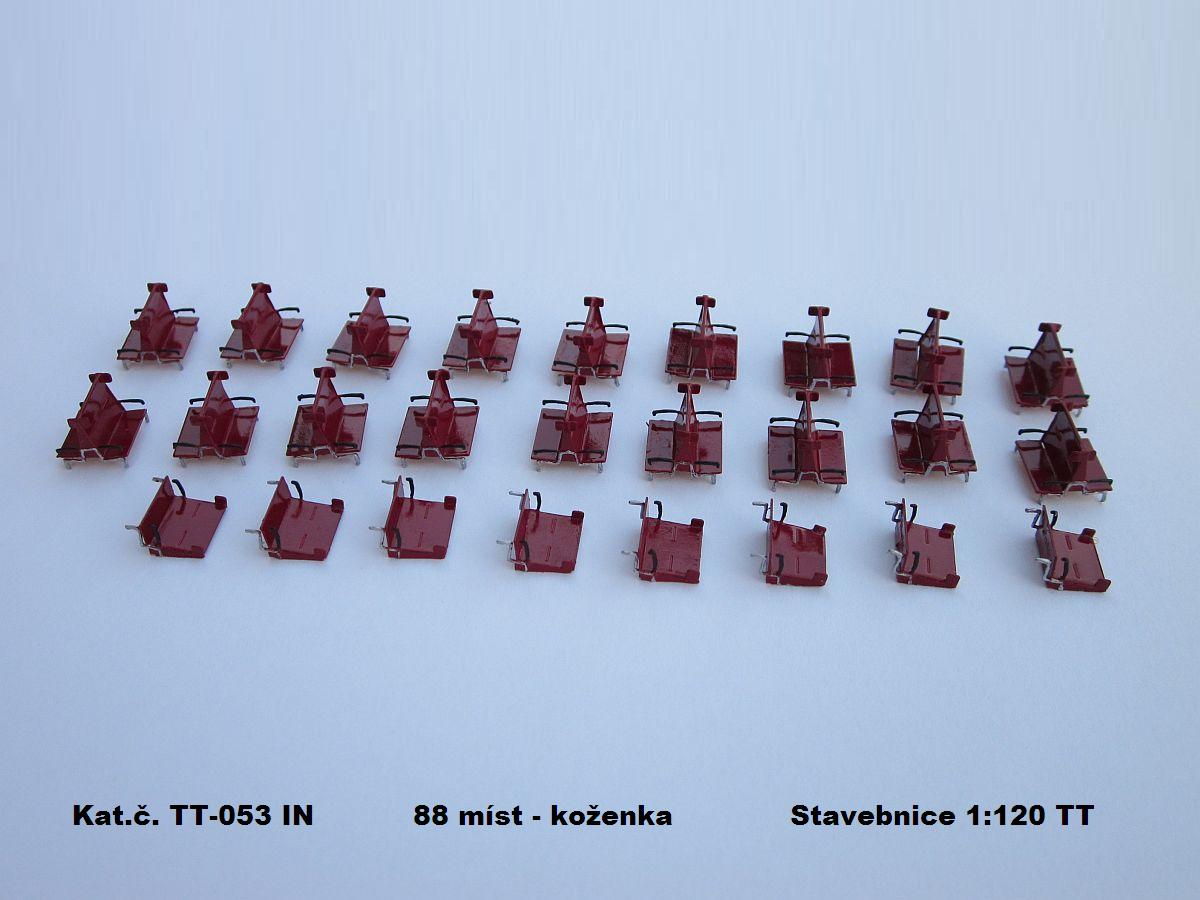

Leptaný interiér vozu - 88 míst k sedění + koše. Cena 300 Kč

Kat.č. TT-Sedadla

Plastová sedadla - univerzální použití. Velikost 1:120 TT. Cena 50 Kč

Kat.č. TT-Rám Y2

Odlehčený pevný rám pro vozy Y 17.200 m. Síla leptu 0,5 mm. V místě uchycení podvozku je rám zesílen na 2 x 0,5 mm - pro zachování celkové ověřené výšky vozu. Velikost TT. Cena 150 Kč

Upevnění podvozků k rámu

Kat.č. TT-M2 SET - Cena 85 Kč

Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice, 2 x měch na čela vozu a 4 kusy leptaných desek nárazníků. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.

Kat.č. TT-Základ 2400

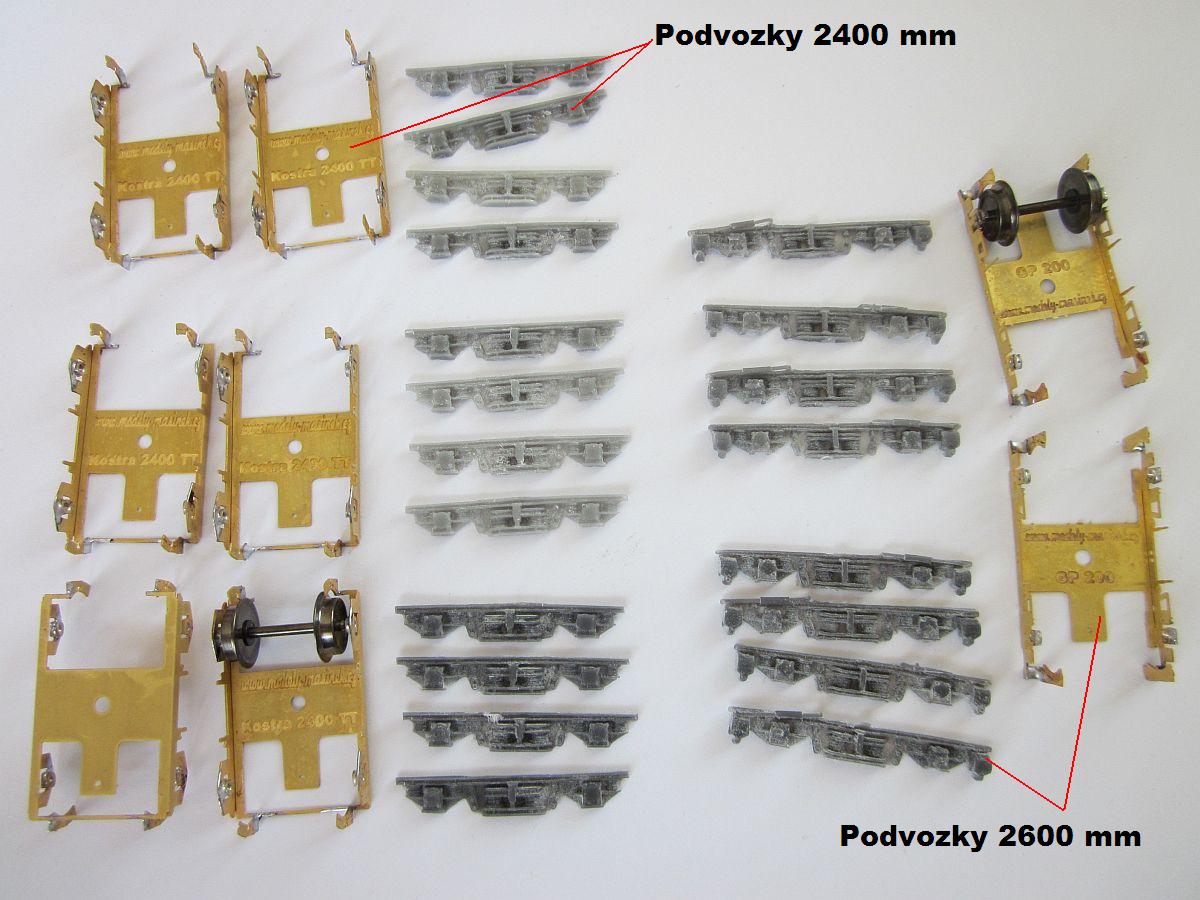

Vhodné jako doplněk k odlitkům - maskám. Kola lze osadit do "držení kol z leptu" nebo lze do kostry zapájet ložiska. Sada obsahuje 2 podvozky - kostry a 2 pevná spřáhla do šachty. Rozvor 2400 mm. Velikost 1:120 TT. Cena 90 Kč.

NÁVOD SESTAVENÍ podvozků najdete ZDE

Kat.č. TT-GP200 2400

Podvozky vhodné pro poštovní vůz Fa, nebo pro vložené vozy 060 a 063 elektrických jednotek 460/560. Velikost TT. Cena 150 Kč

- Info : podvozky lokomotiv mají rozvor 2600 mm a nemají podélné táhlo...

NÁVOD SESTAVENÍ podvozků najdete ZDE

Obtisky pro jednotku 460 / 560 ČD od f. Jacek-modely. Velikost TT. Cena 140 Kč

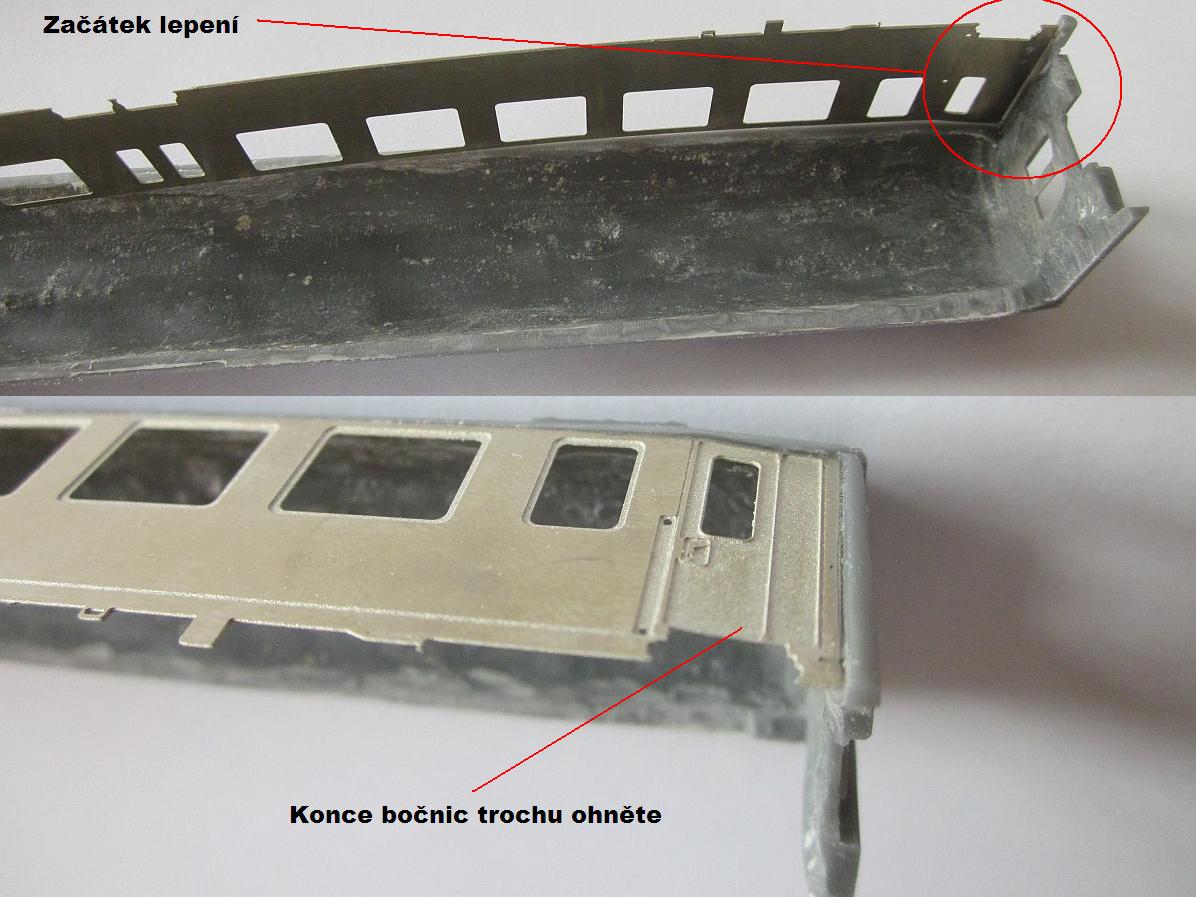

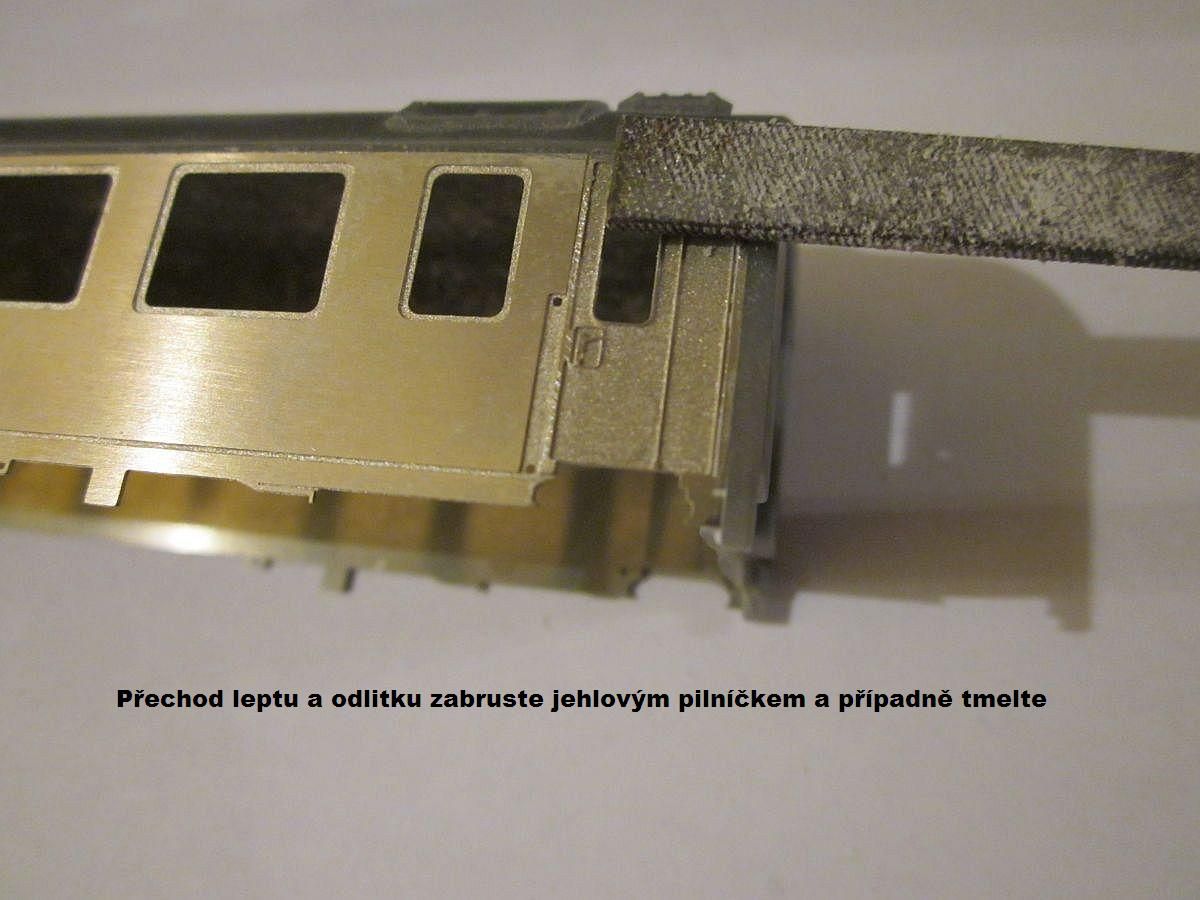

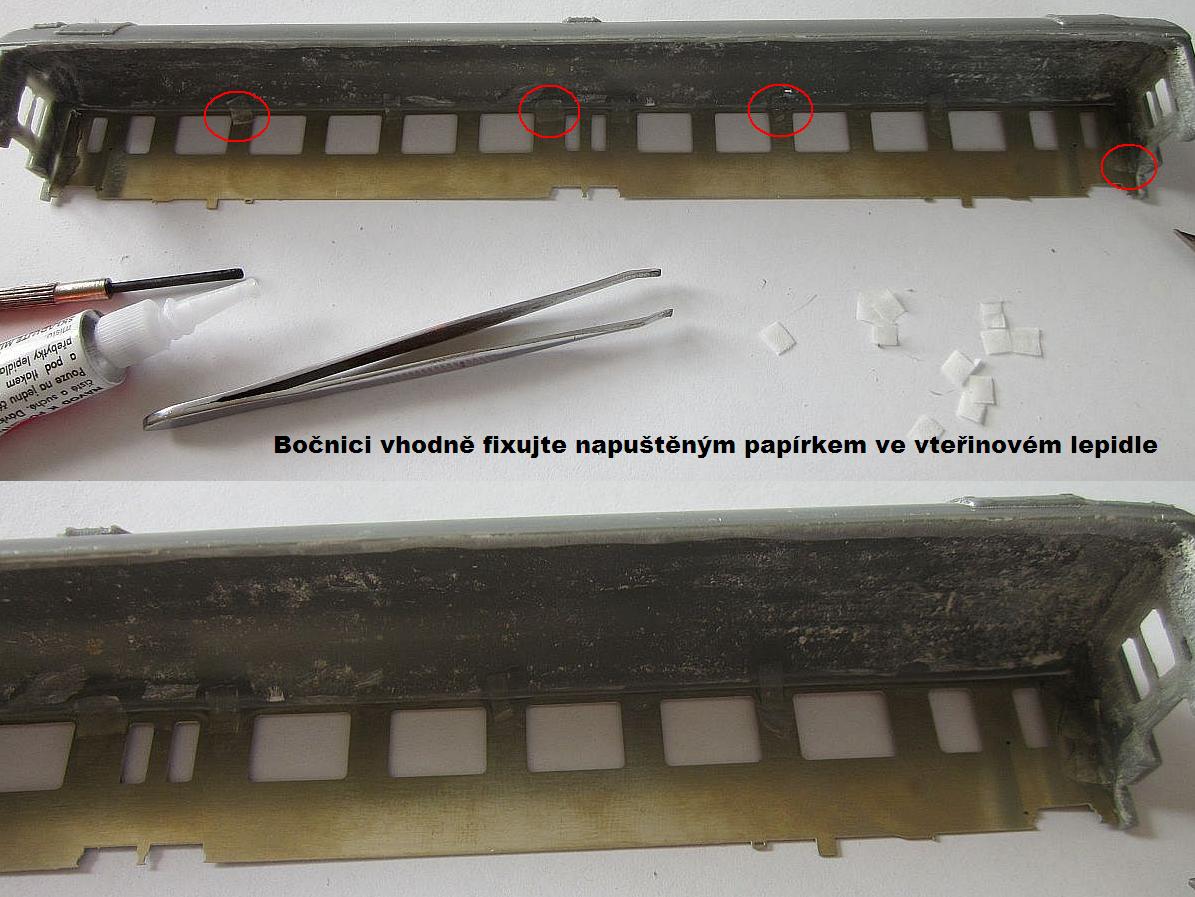

Návod

...K páté fotografii níže - stavba na jedno odpoledne...

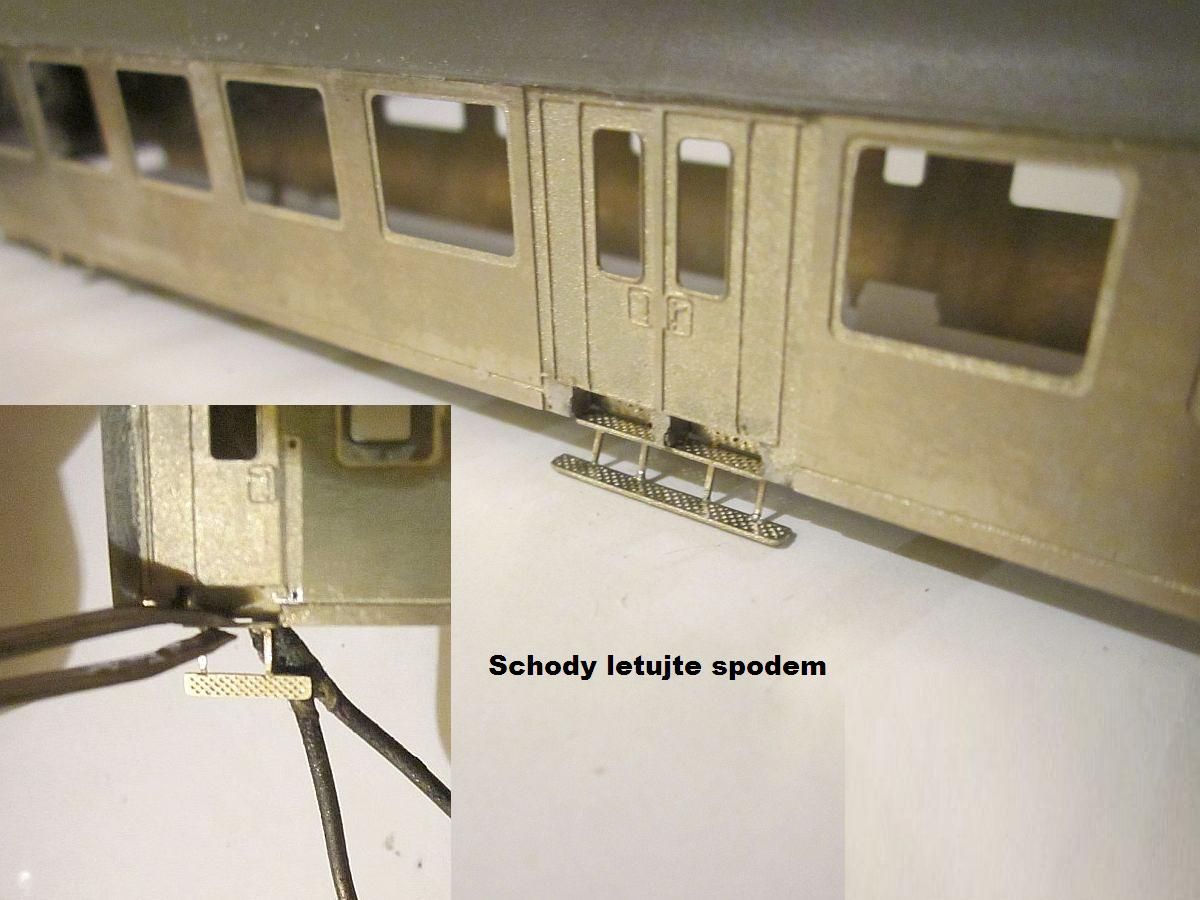

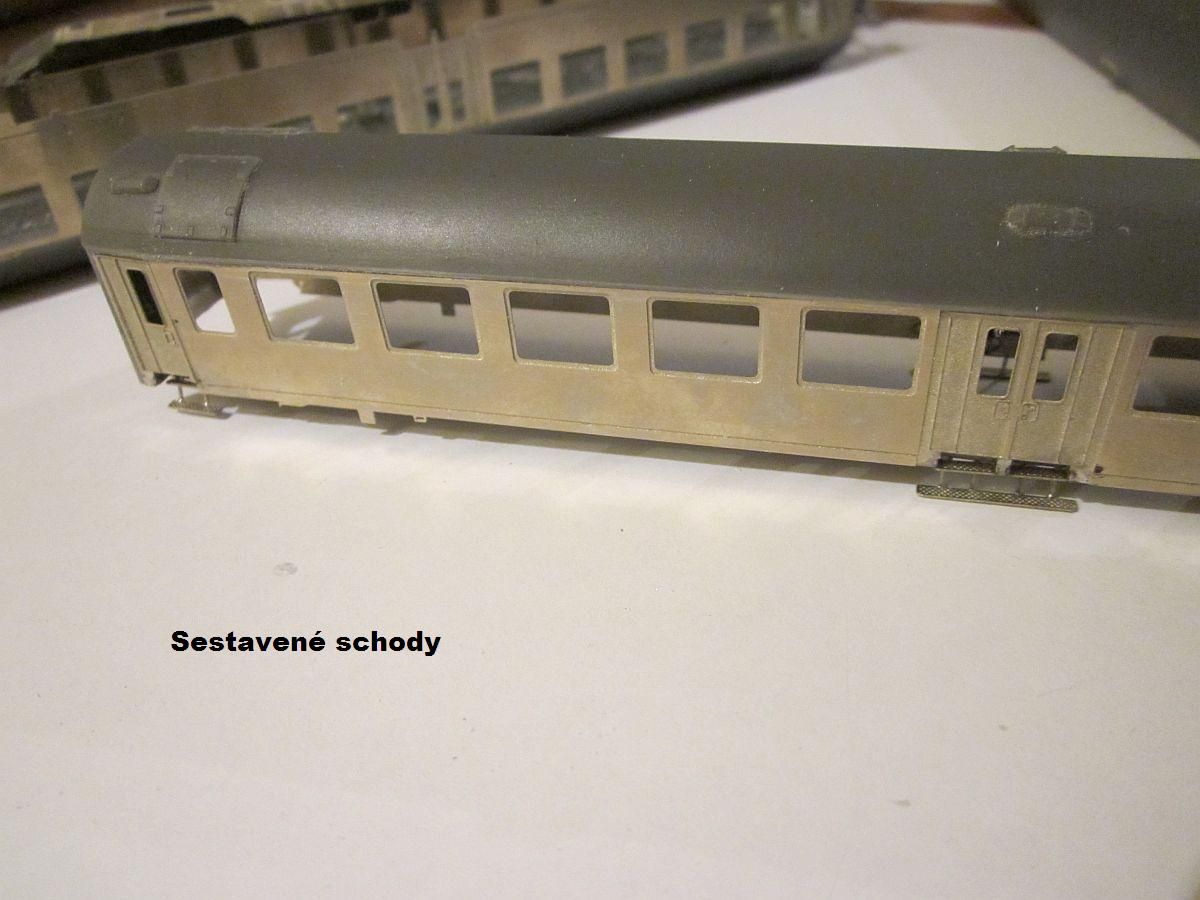

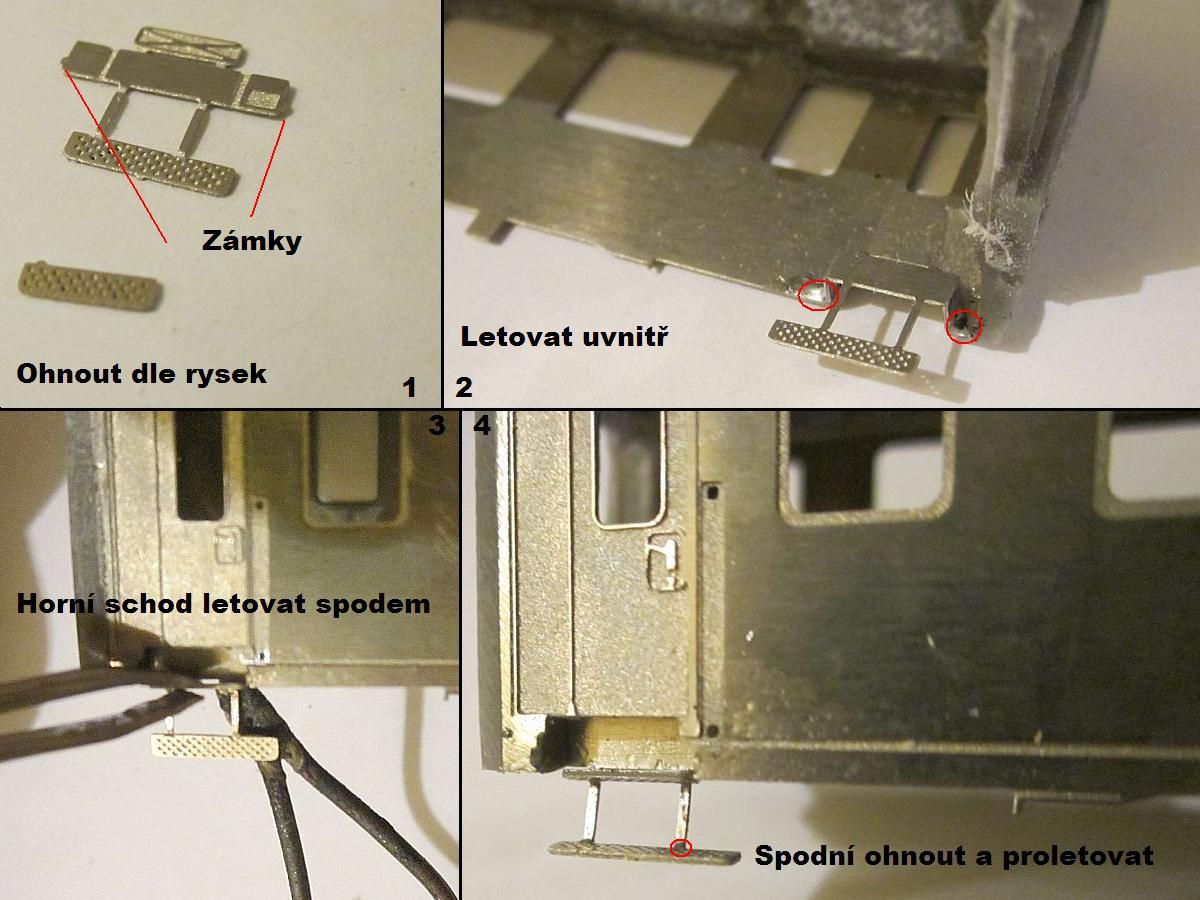

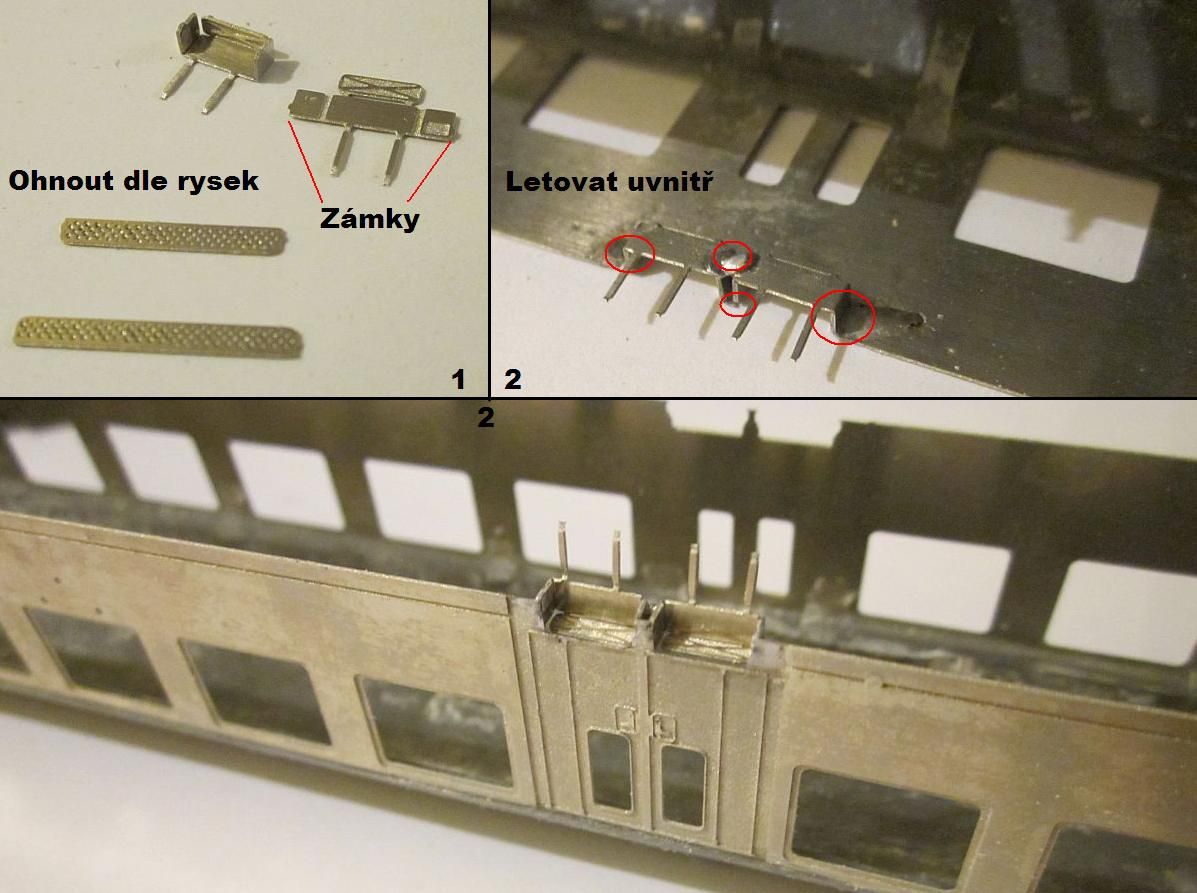

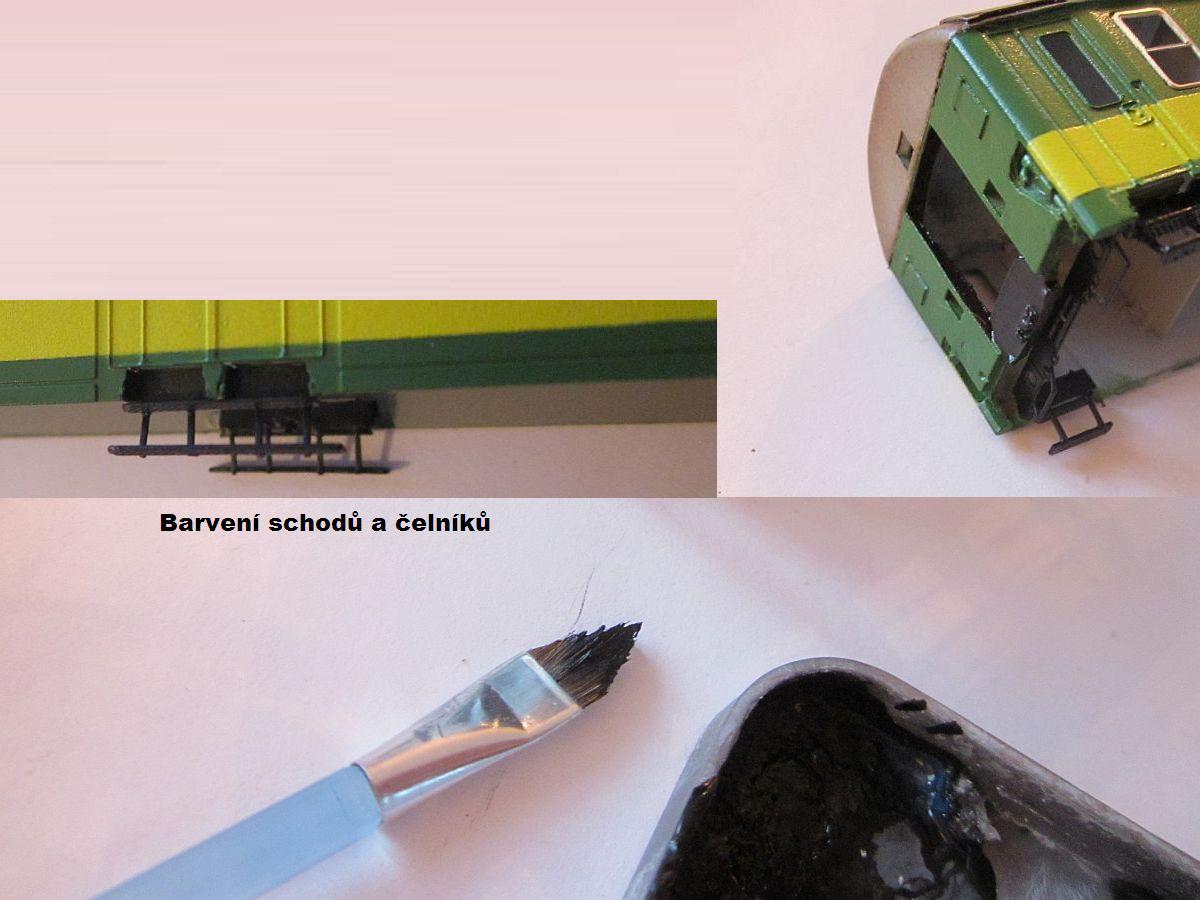

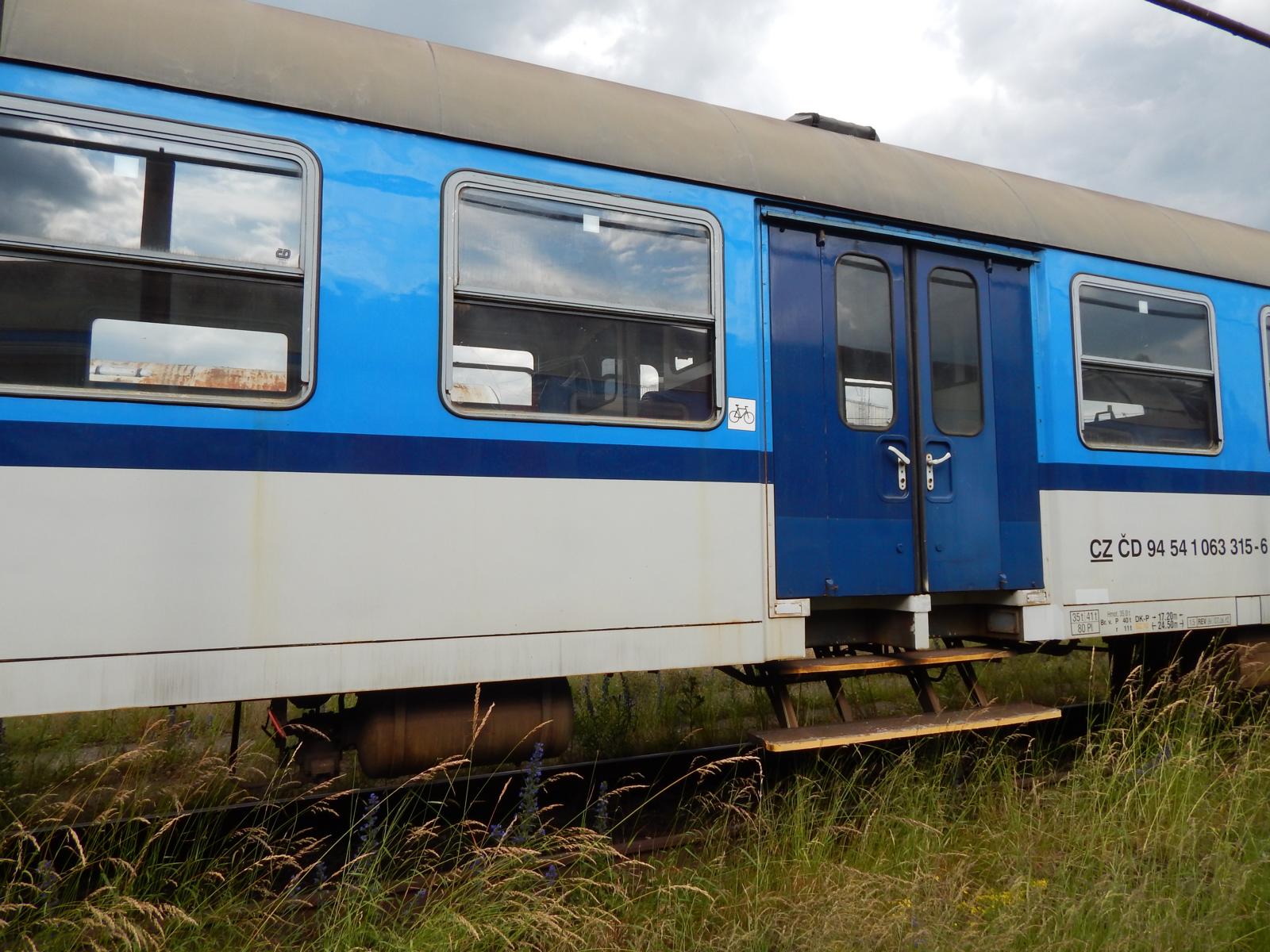

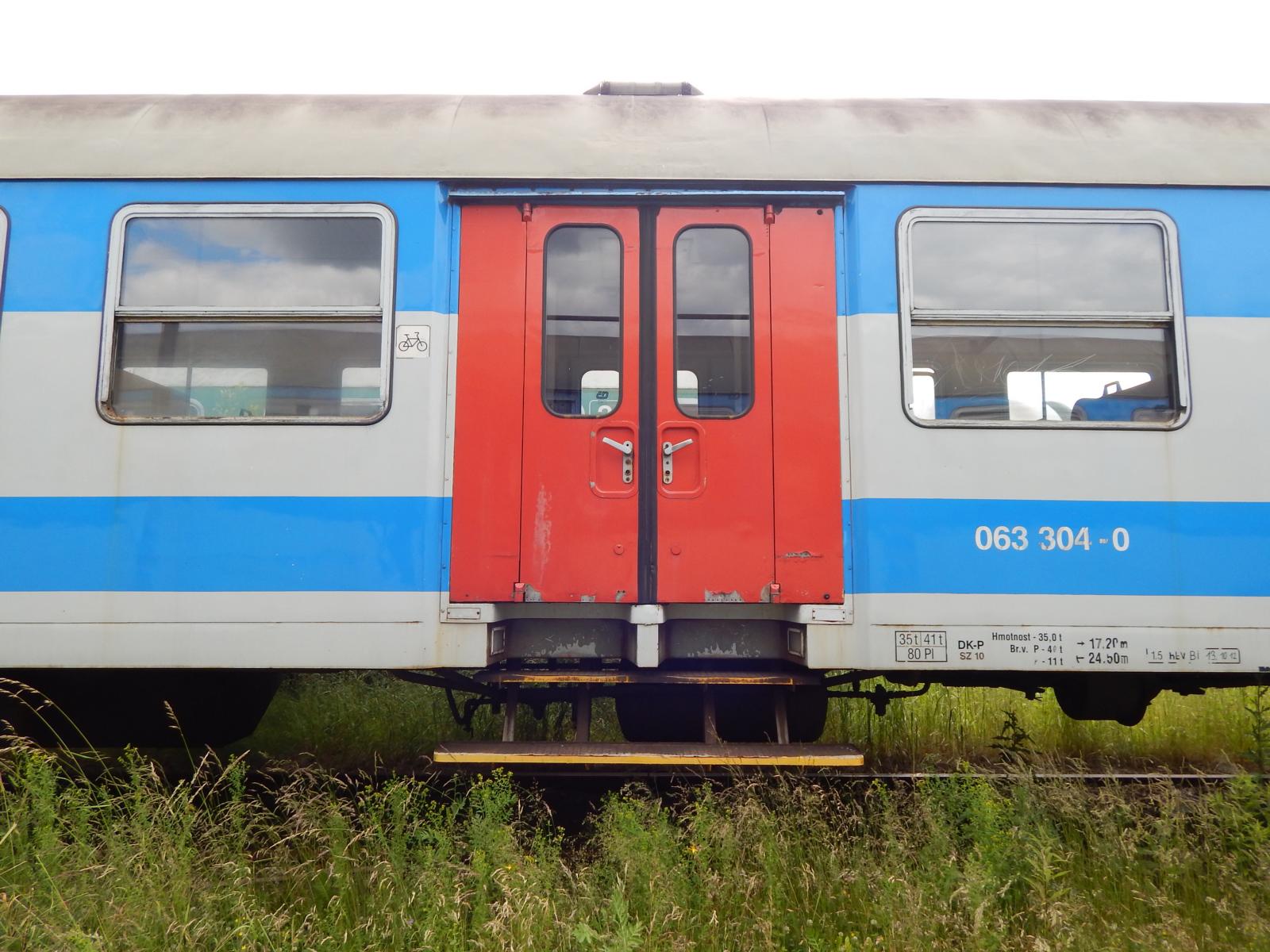

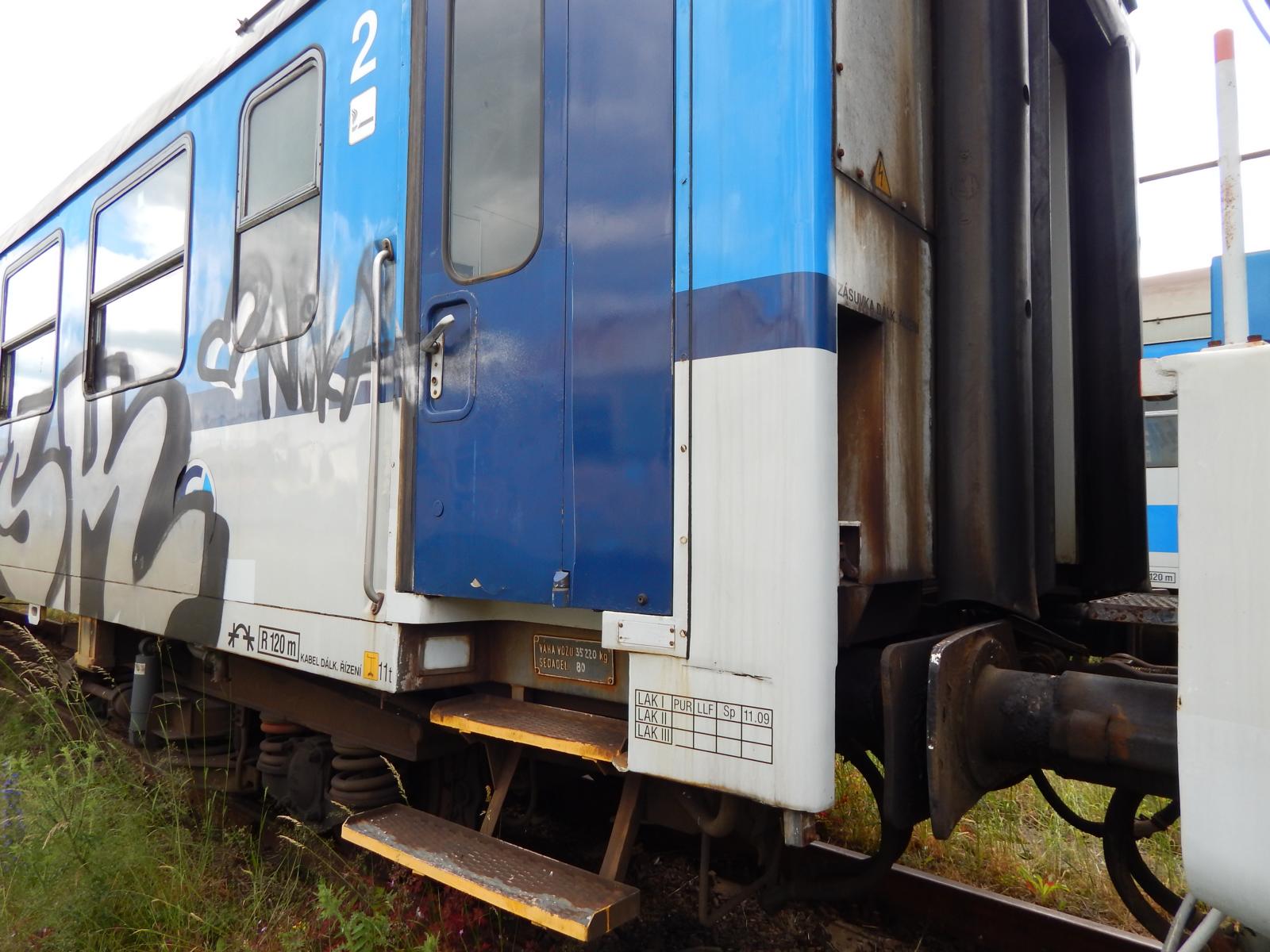

Schody

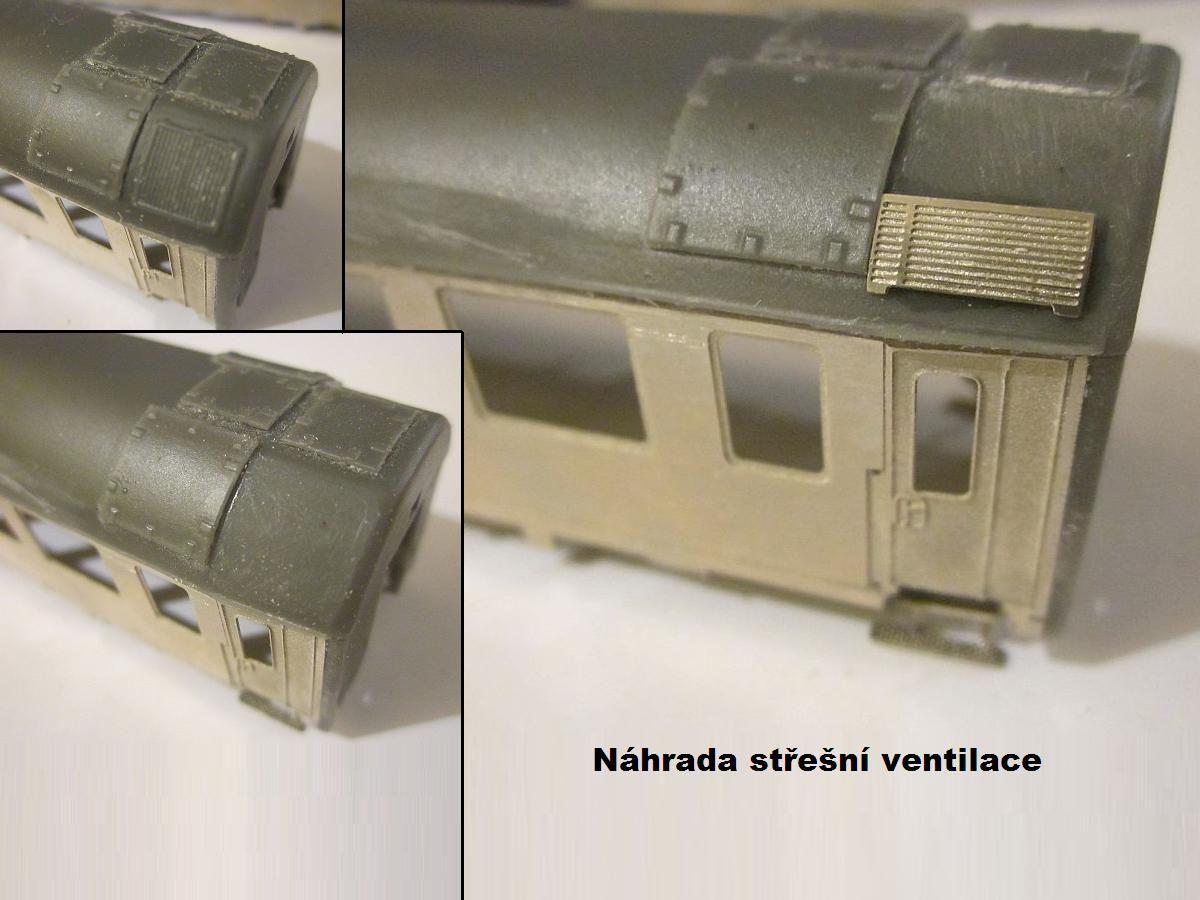

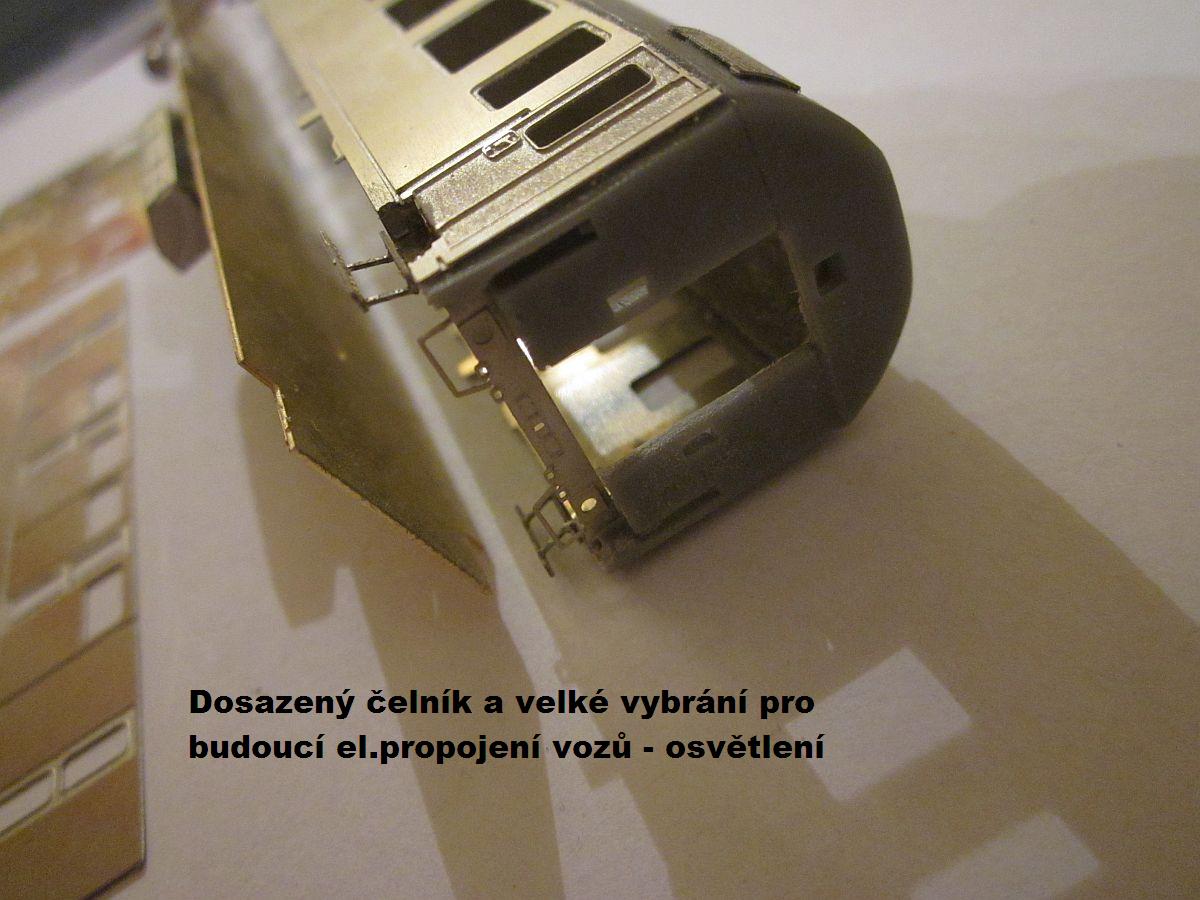

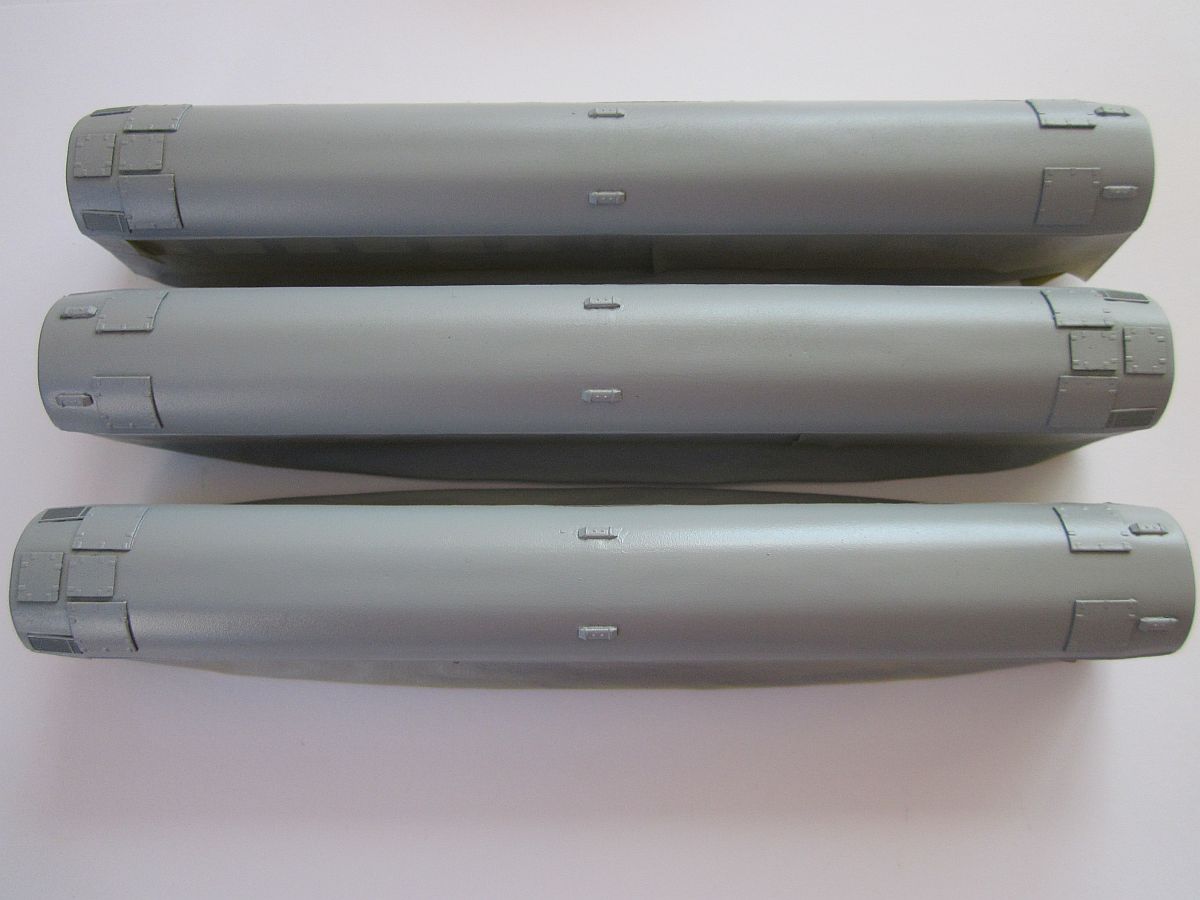

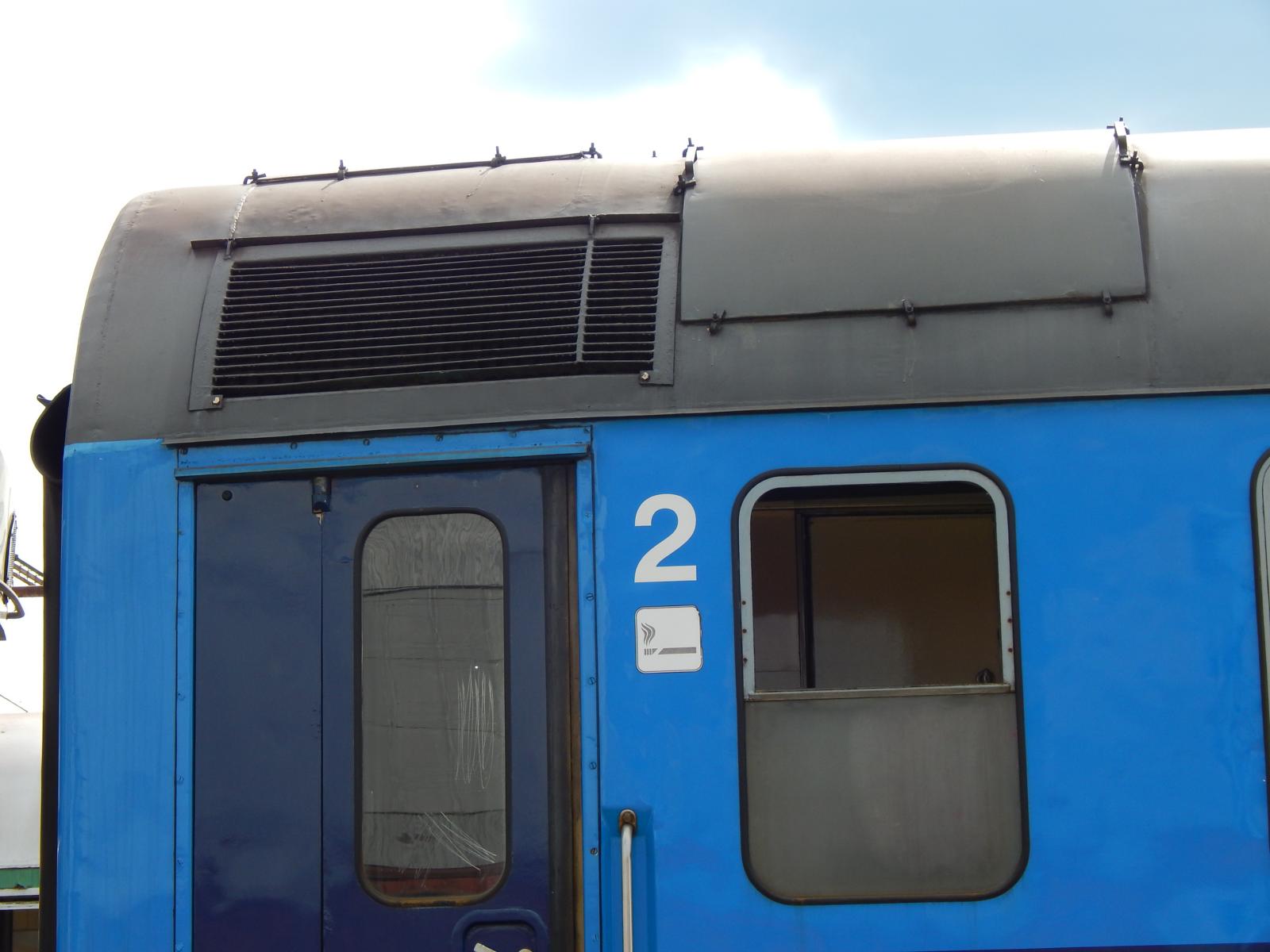

Čelník a ventilace střechy

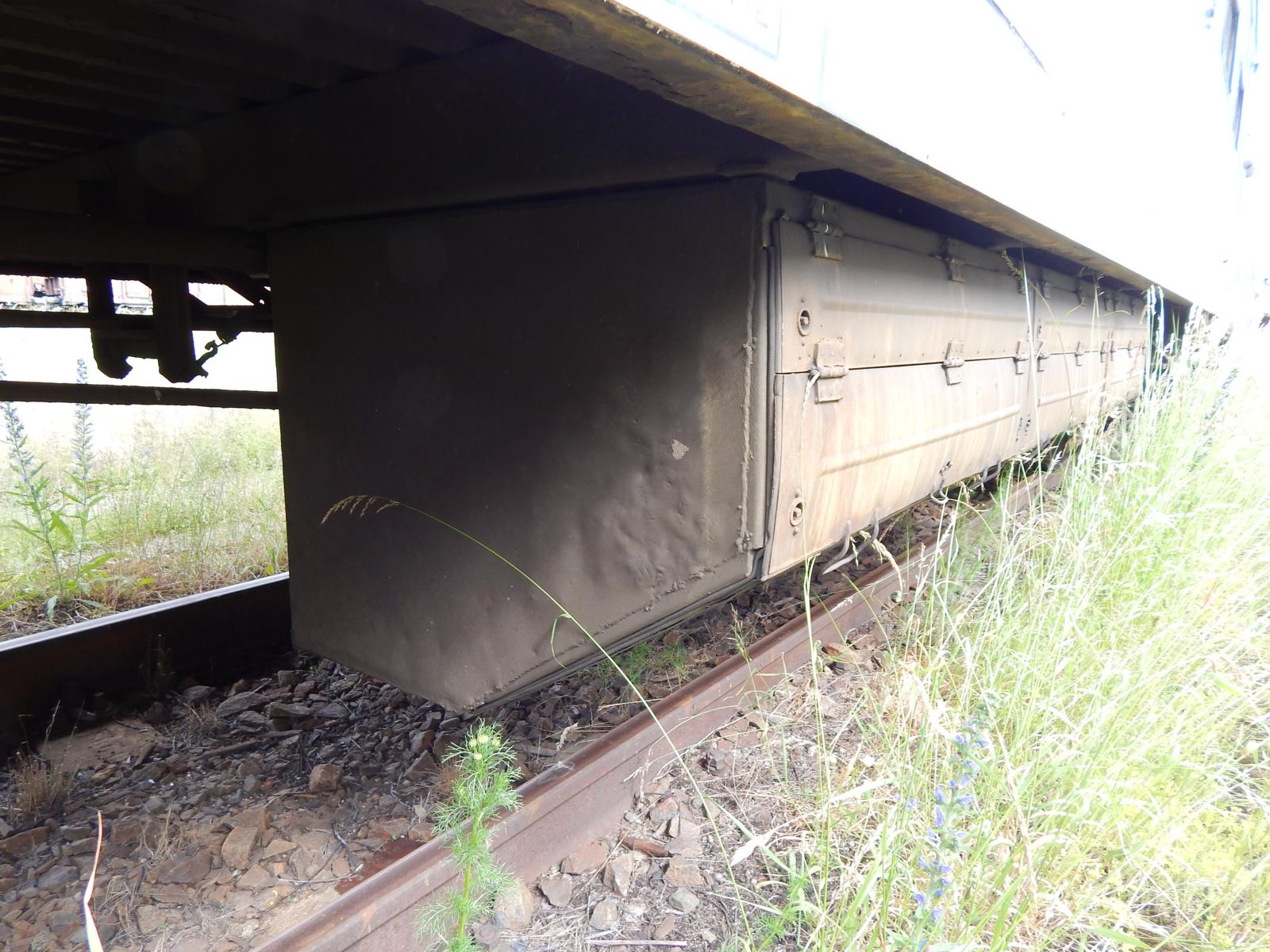

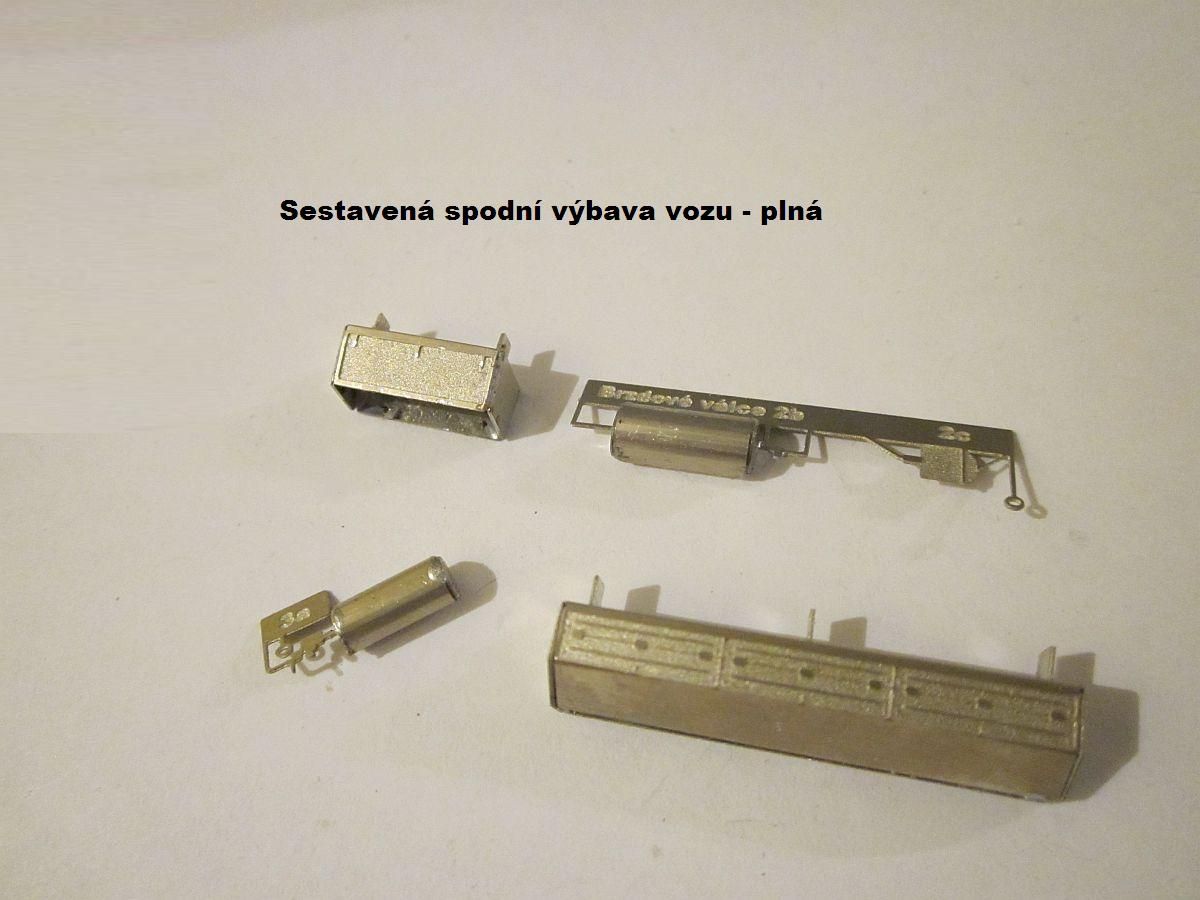

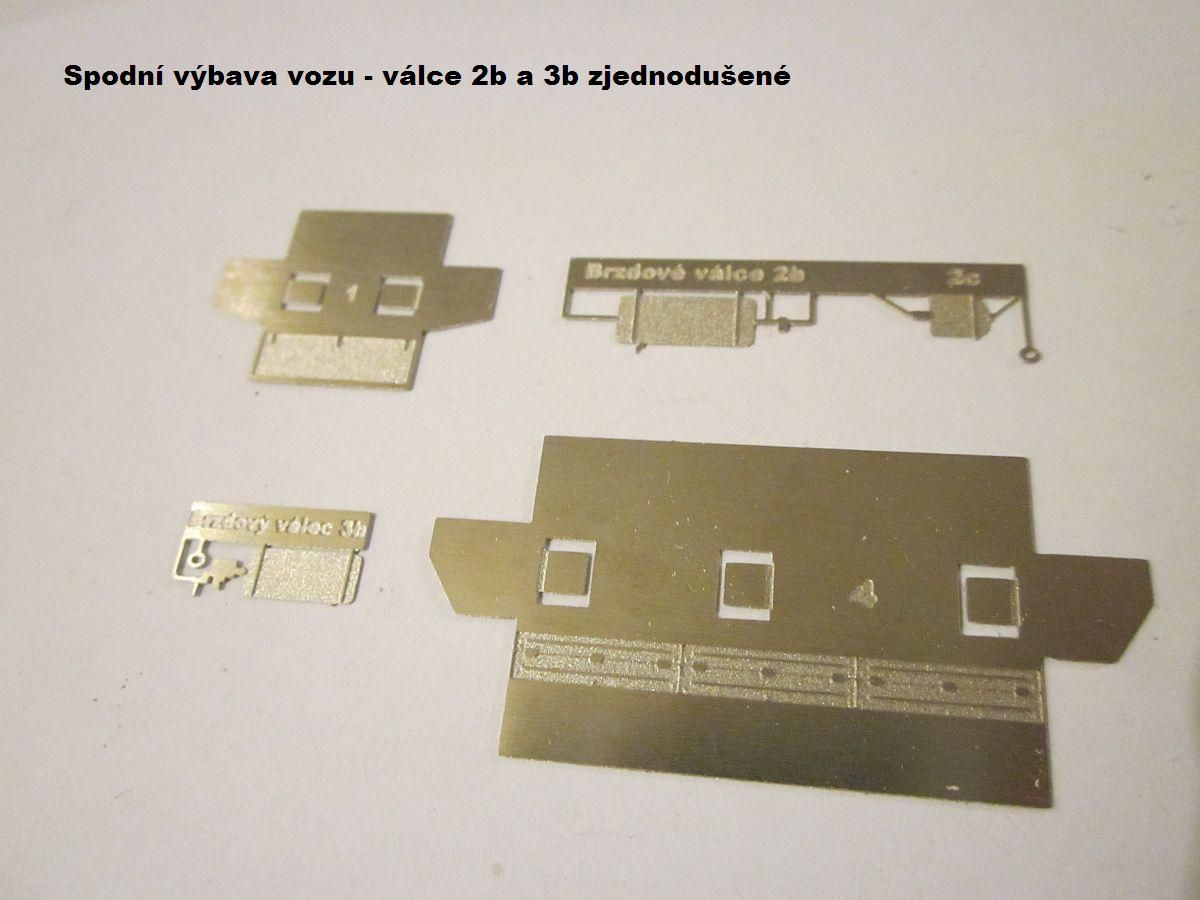

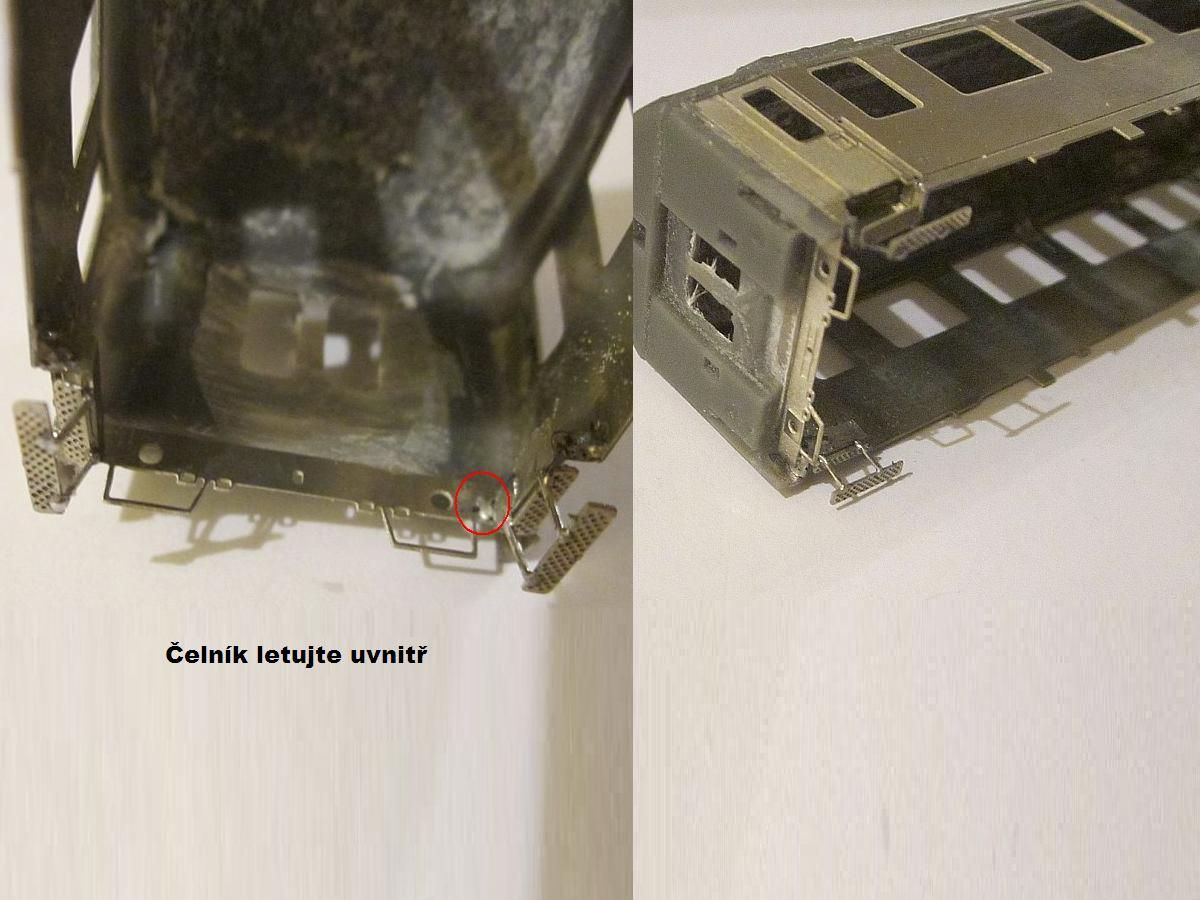

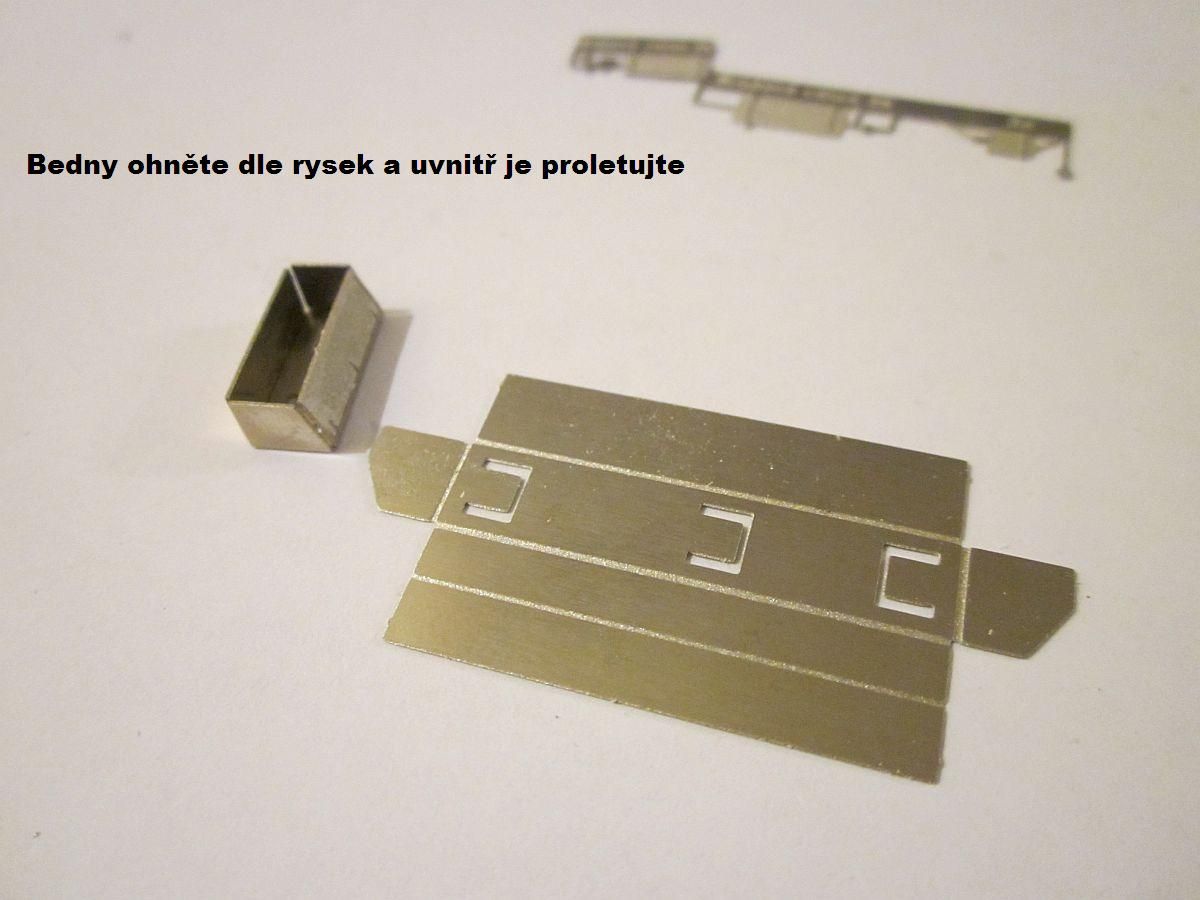

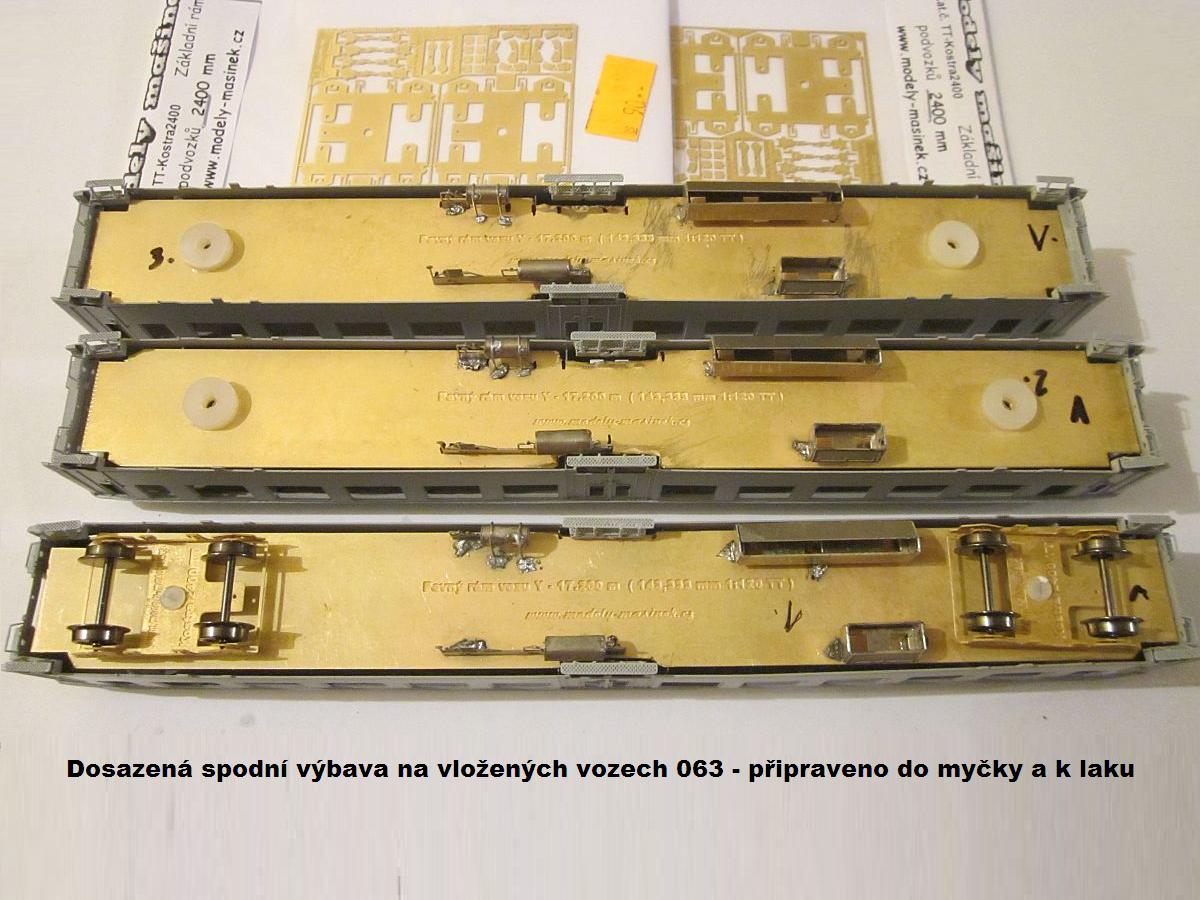

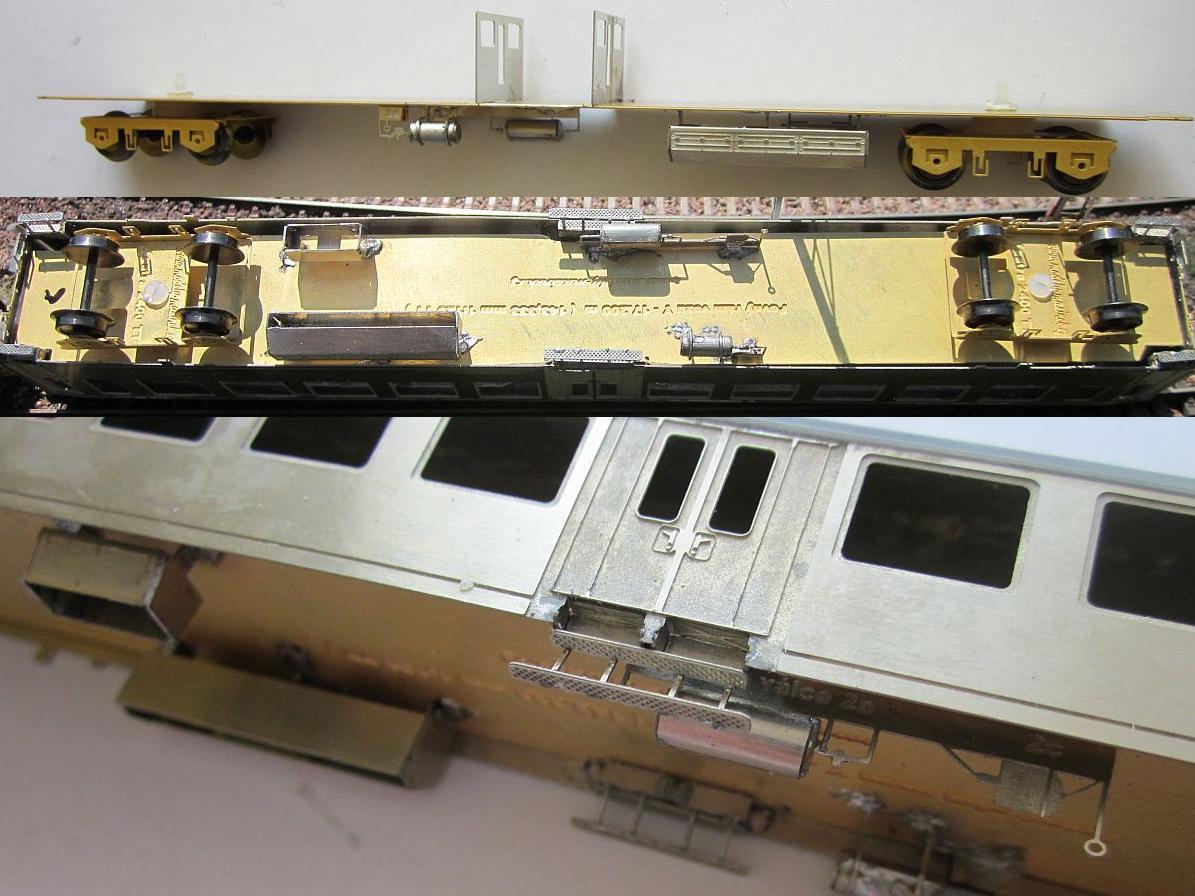

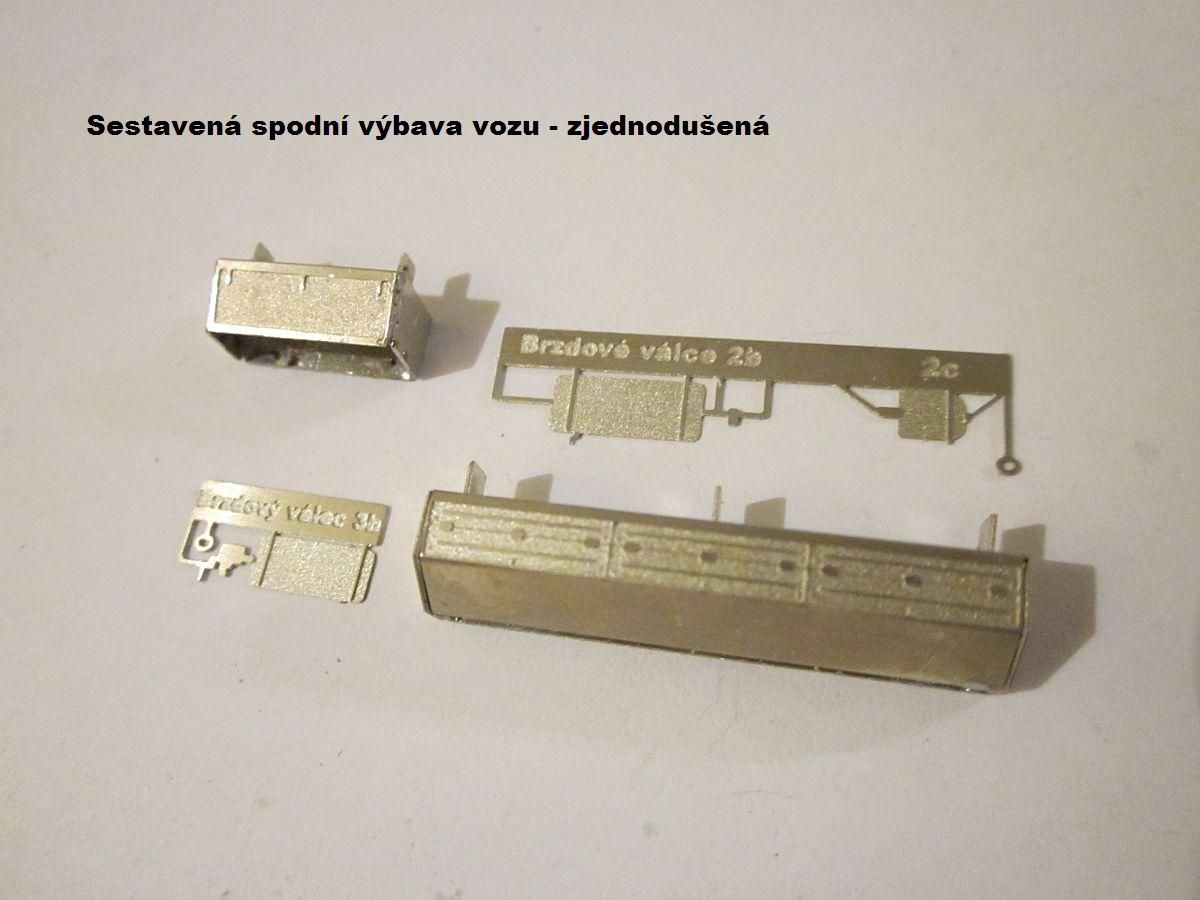

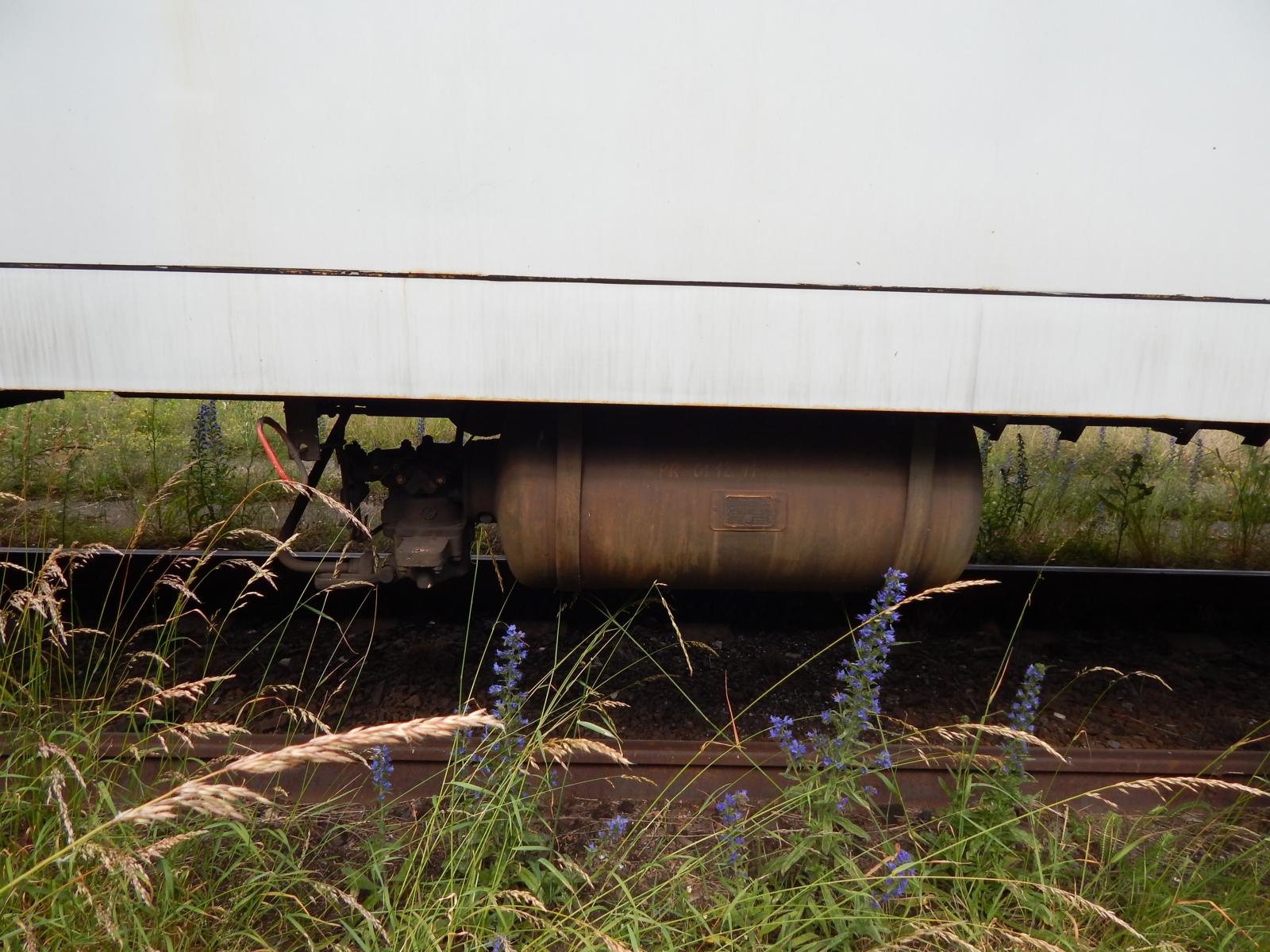

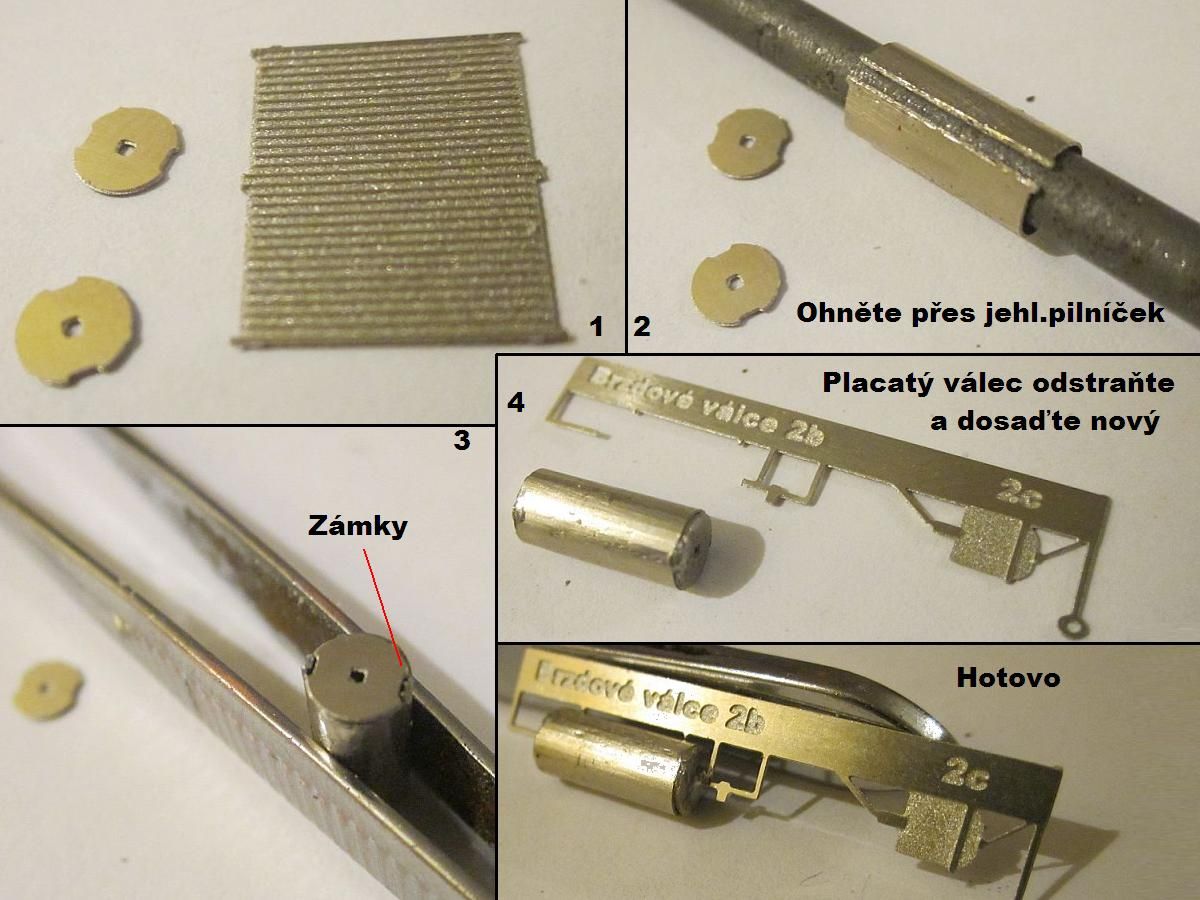

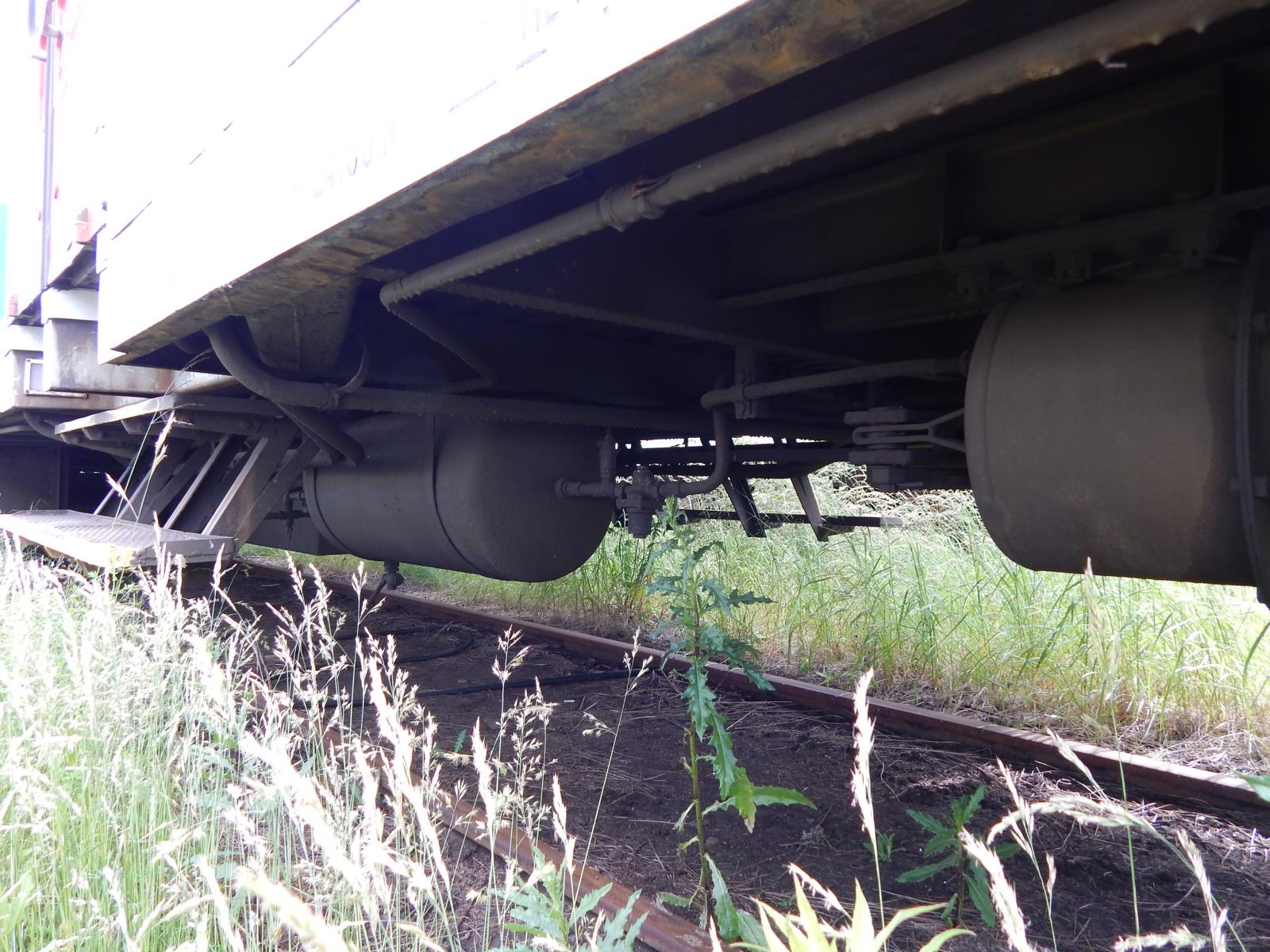

Spodní výbava vozu - 4 díly

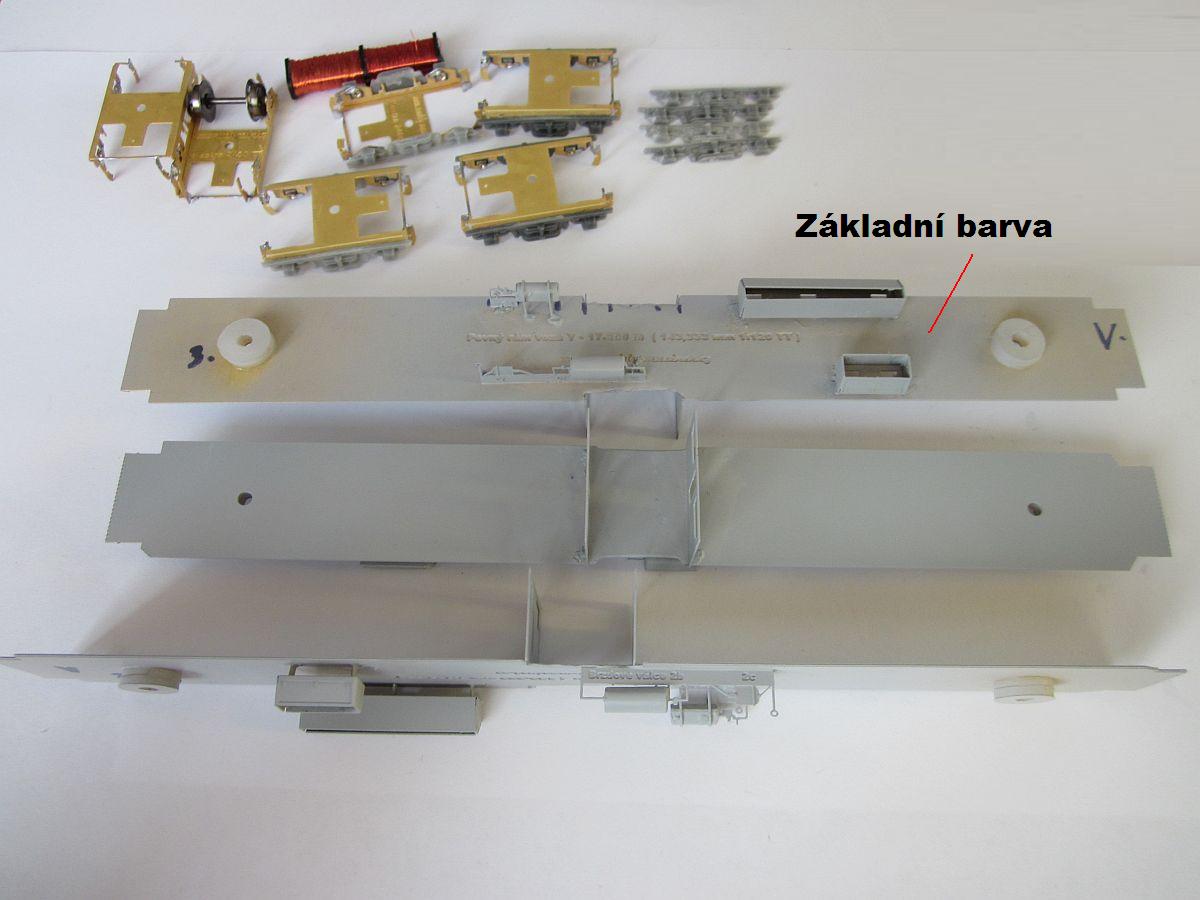

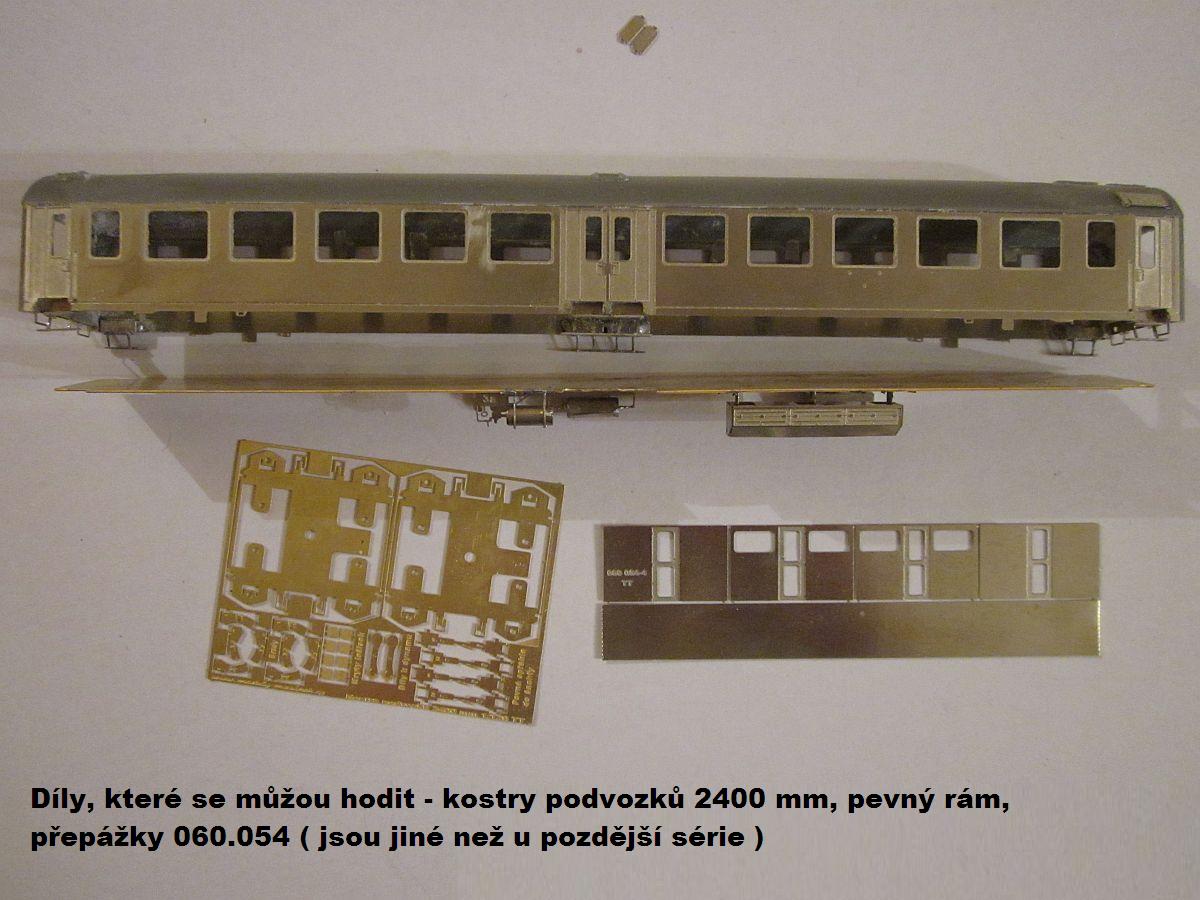

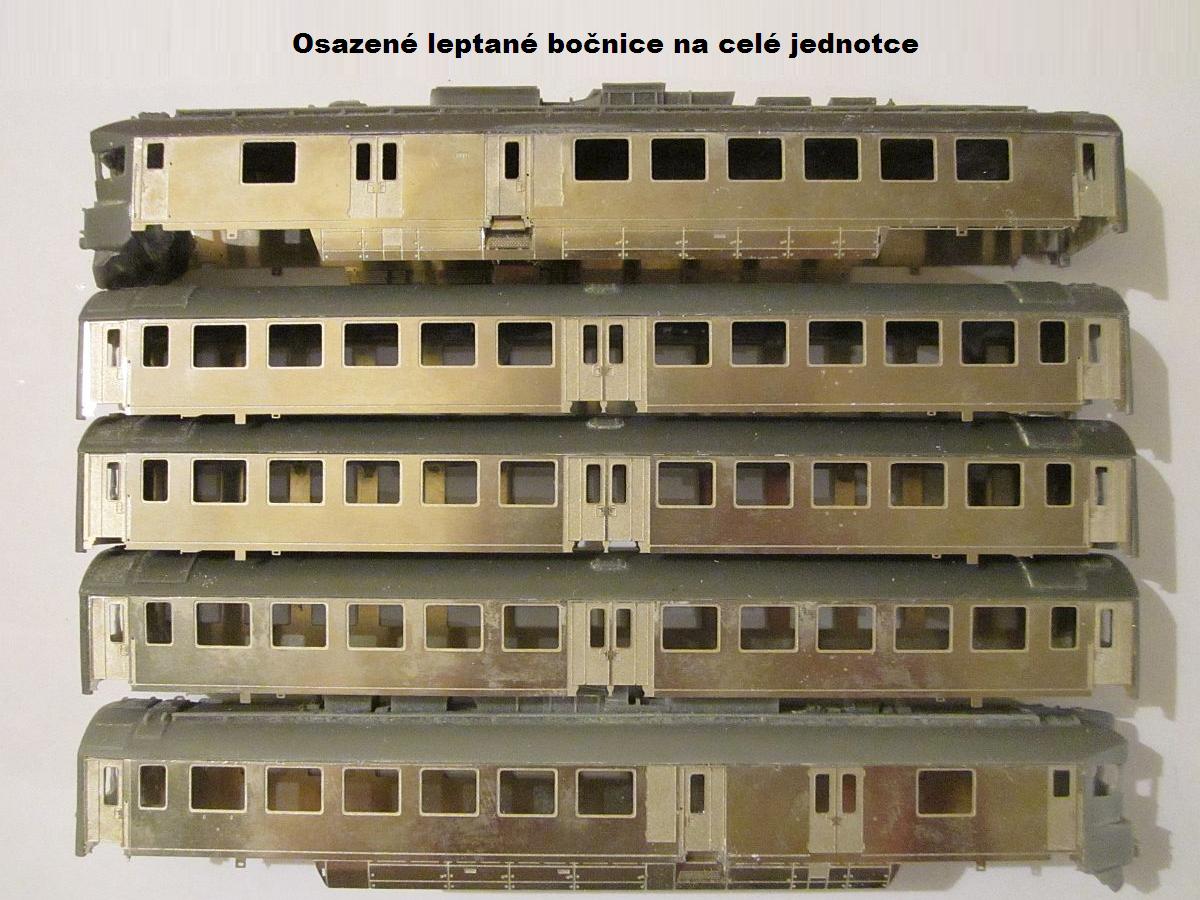

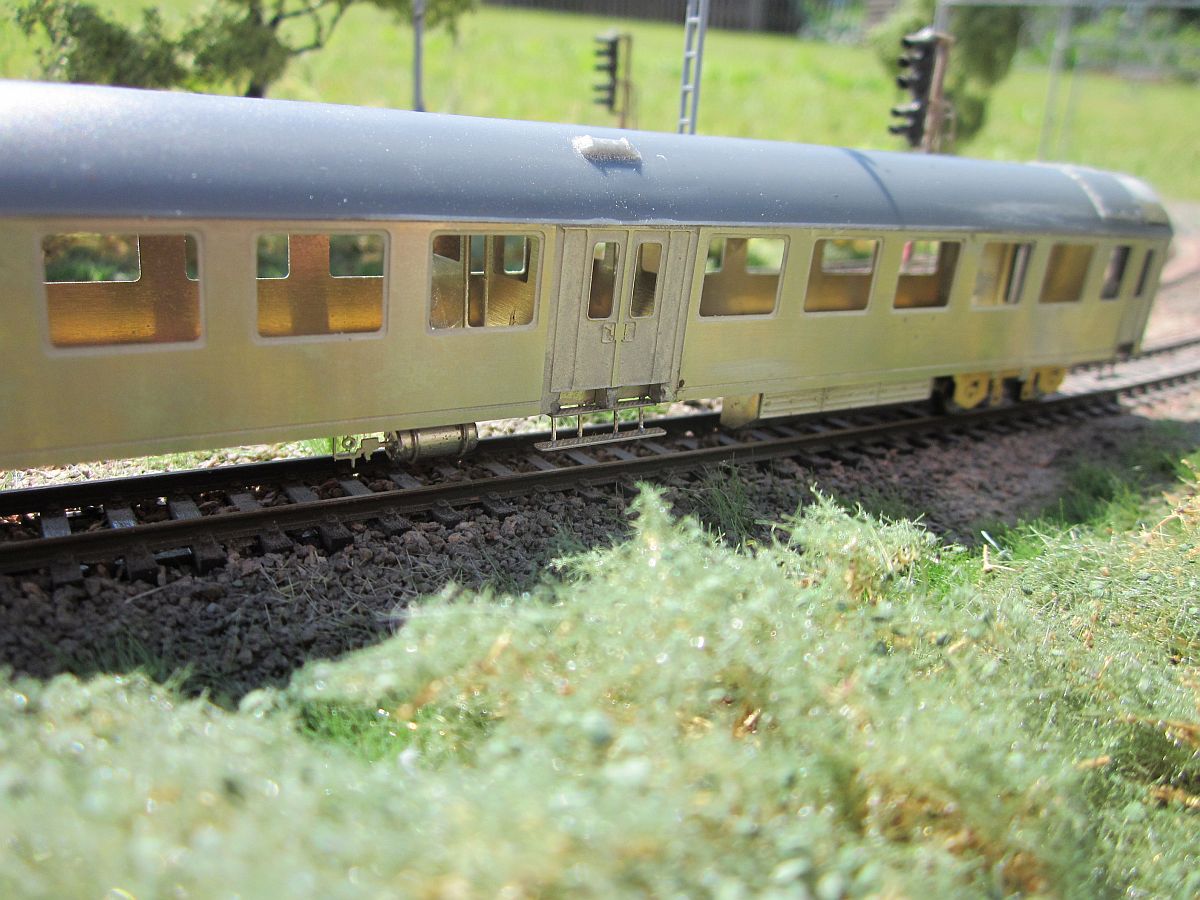

Zde na fotografiích níže je už nad rámec základní sady použitý také pevný rám, kostry podvozků a přepážky vozu.

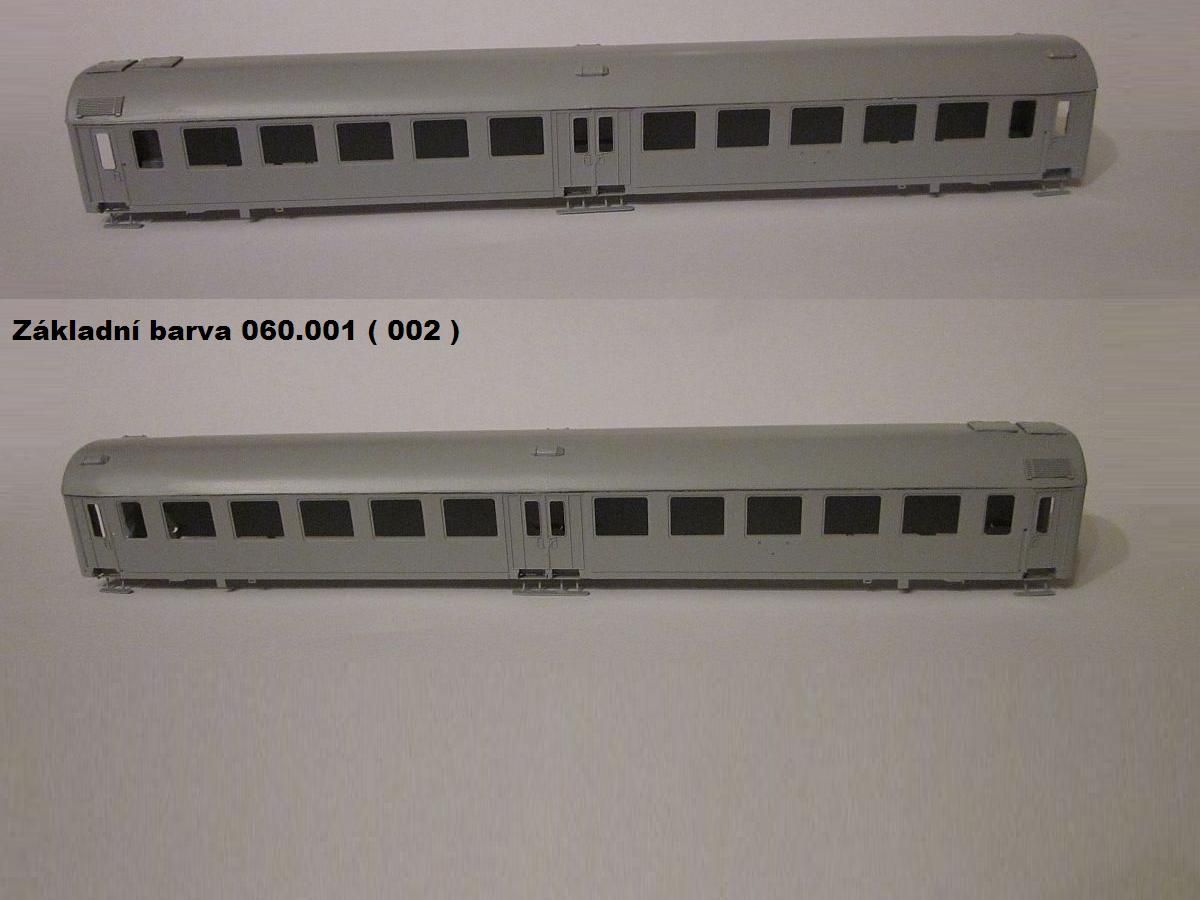

Jedna strana vozu ( střešní ventilace je vlevo ) - dílky "1 a 2"

Druhá strana vozu ( střešní ventilace je vpravo ) - dílky "3 a 4"

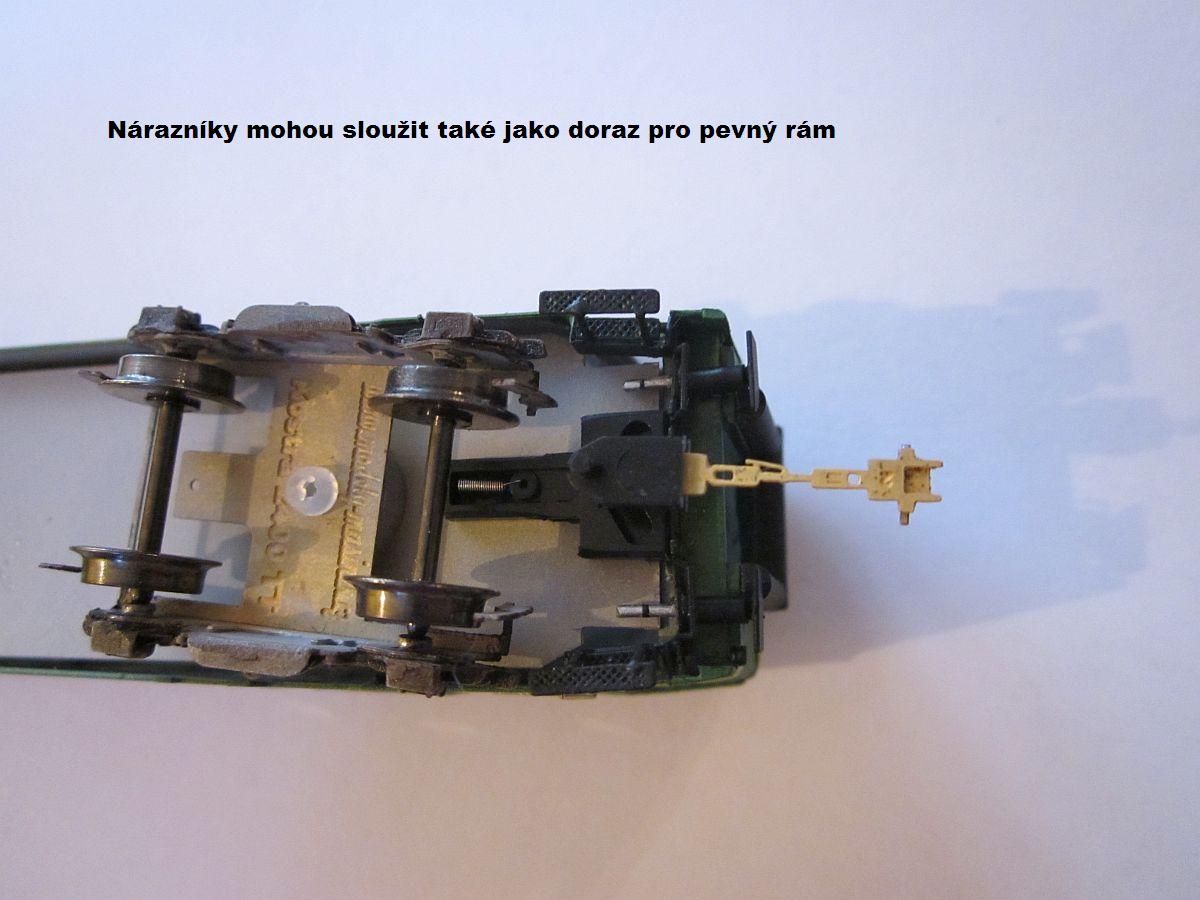

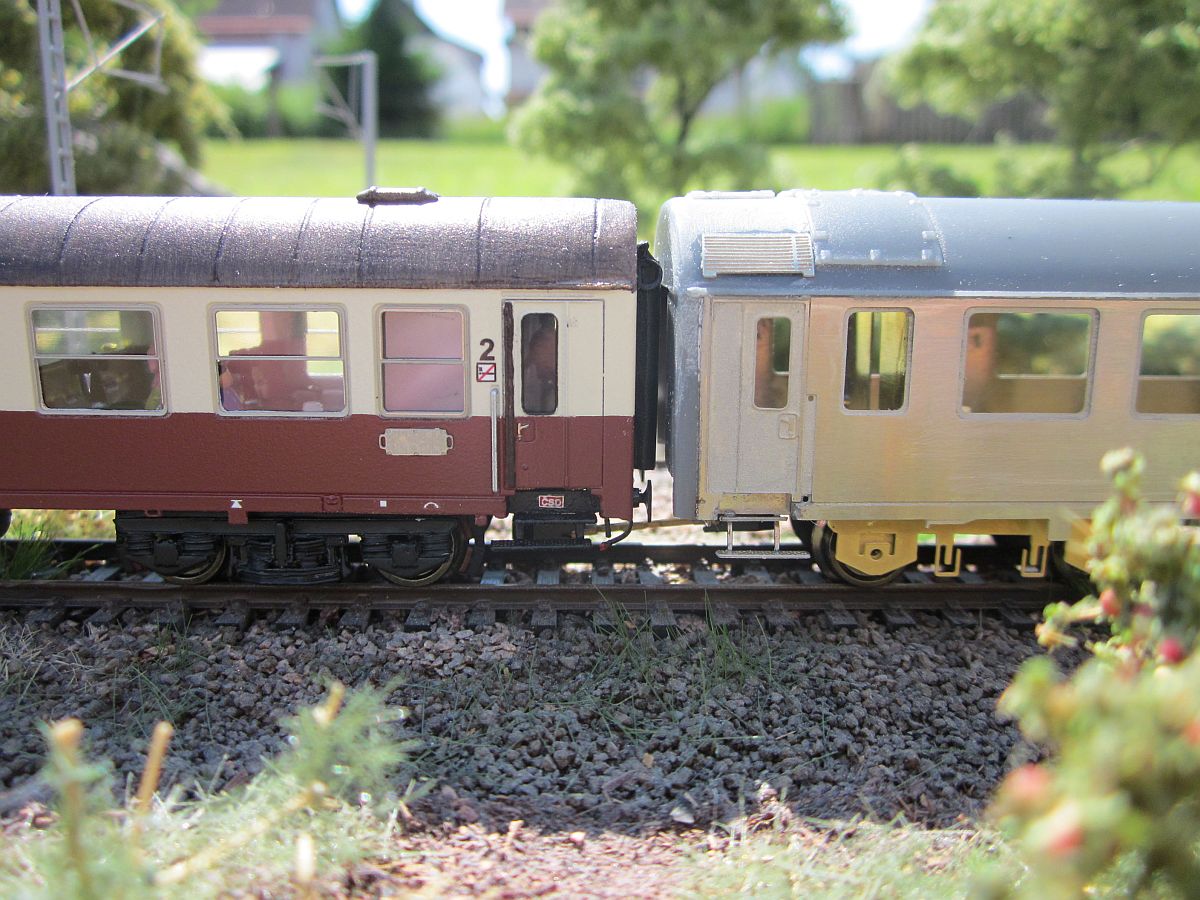

Výškové srovnání se sesterským vozem Baim. Při použití přepážek, které zároveň dělají dorazy pevného rámu je dle fotografie níže vidět, jak pouze položená kastle na pojezdu ( na první pokus ) sedí s dalším vozem. Tím přepážky nejsou jen pro "oko" ale mají také využití funkční. Krajní přepážky jsou letované přímo k bočnicím, střední jsou letované na rám, pro pozdější vložení osvětlení.

Podvozky a masky

Zvolená byla varianta leptaných koster podvozků, doplněných o ložiska a masky z odlitků ( tyto odlitky nejsou naším výrobkem ). Podvozky by se daly také skládat celé - pouze z leptů, protože ale nechceme zůstat u stavby "pouze" jedné jednotky, někde ubereme, aby jsme jinde mohli přidat...

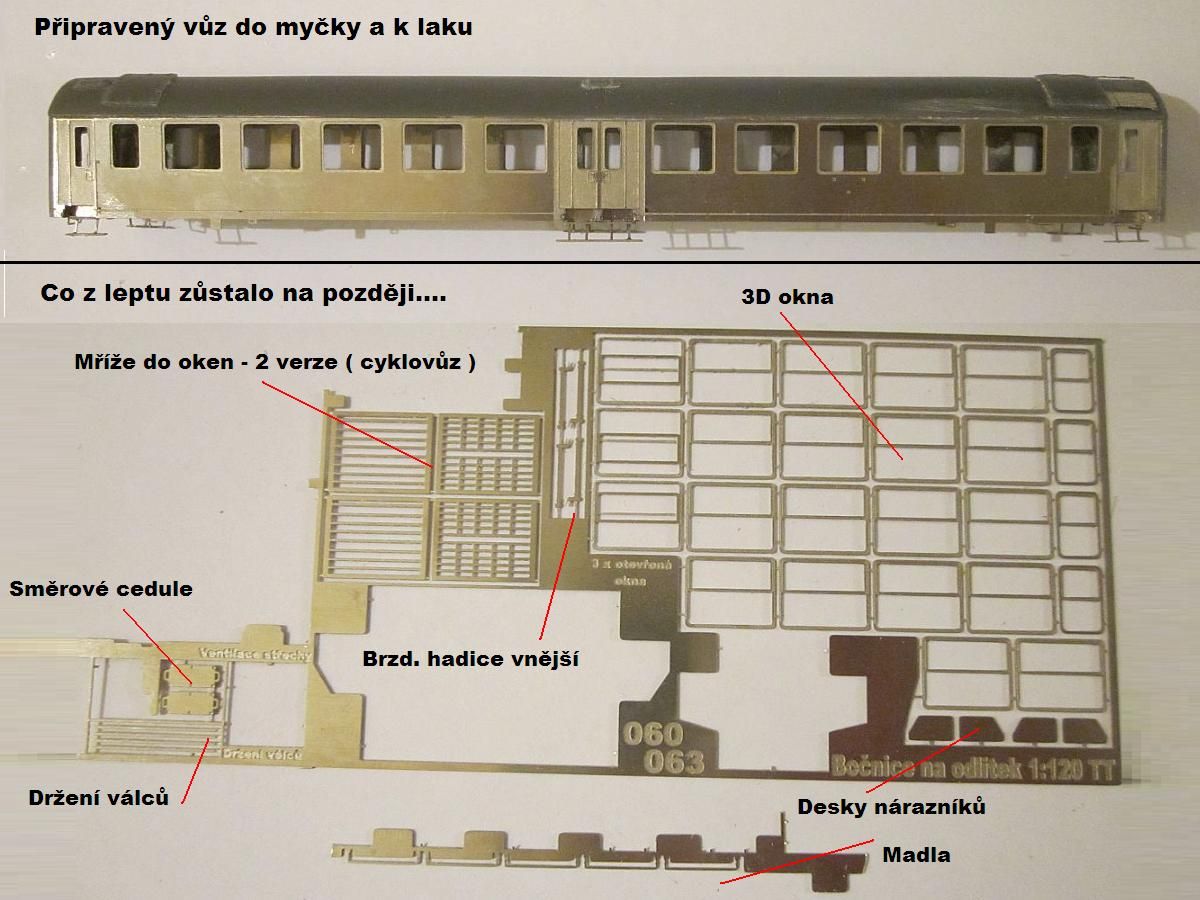

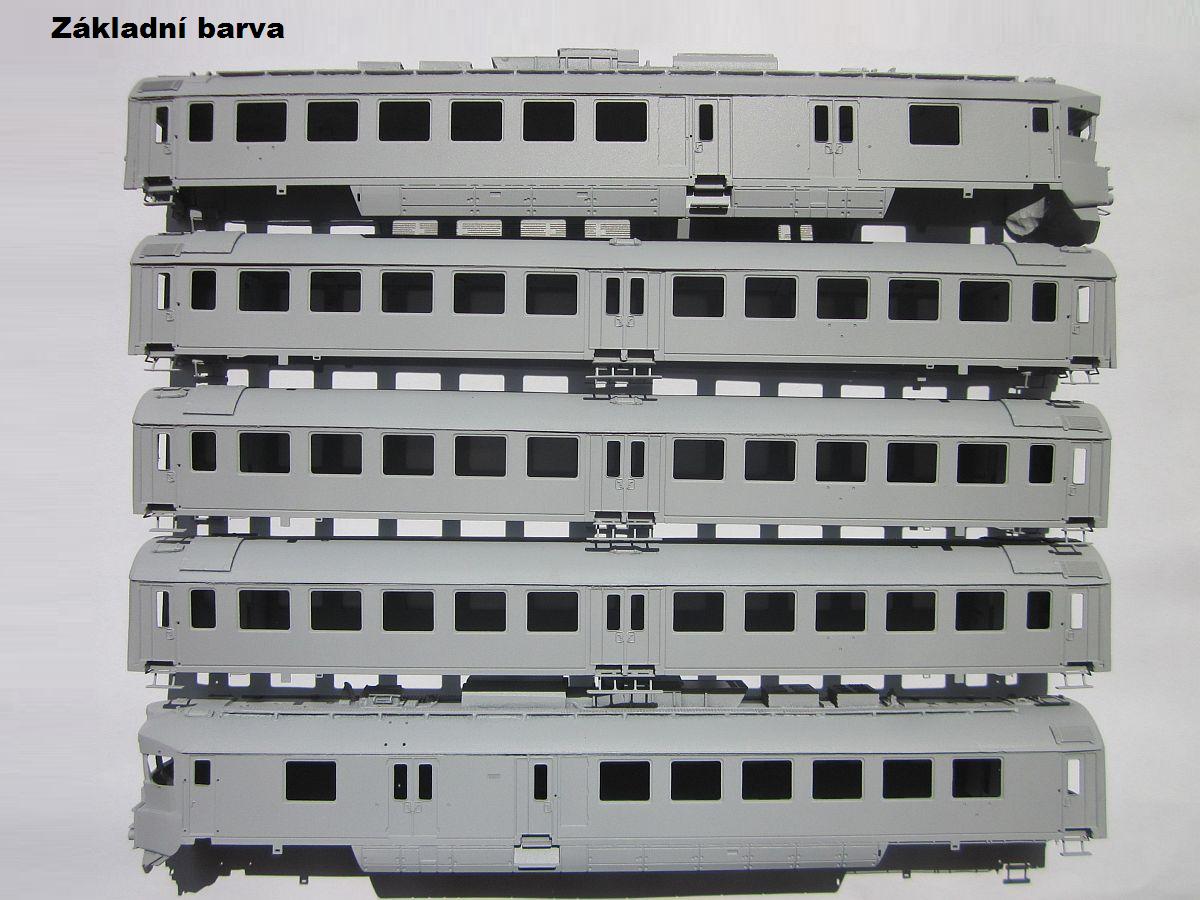

Lak / Patina

Patinování

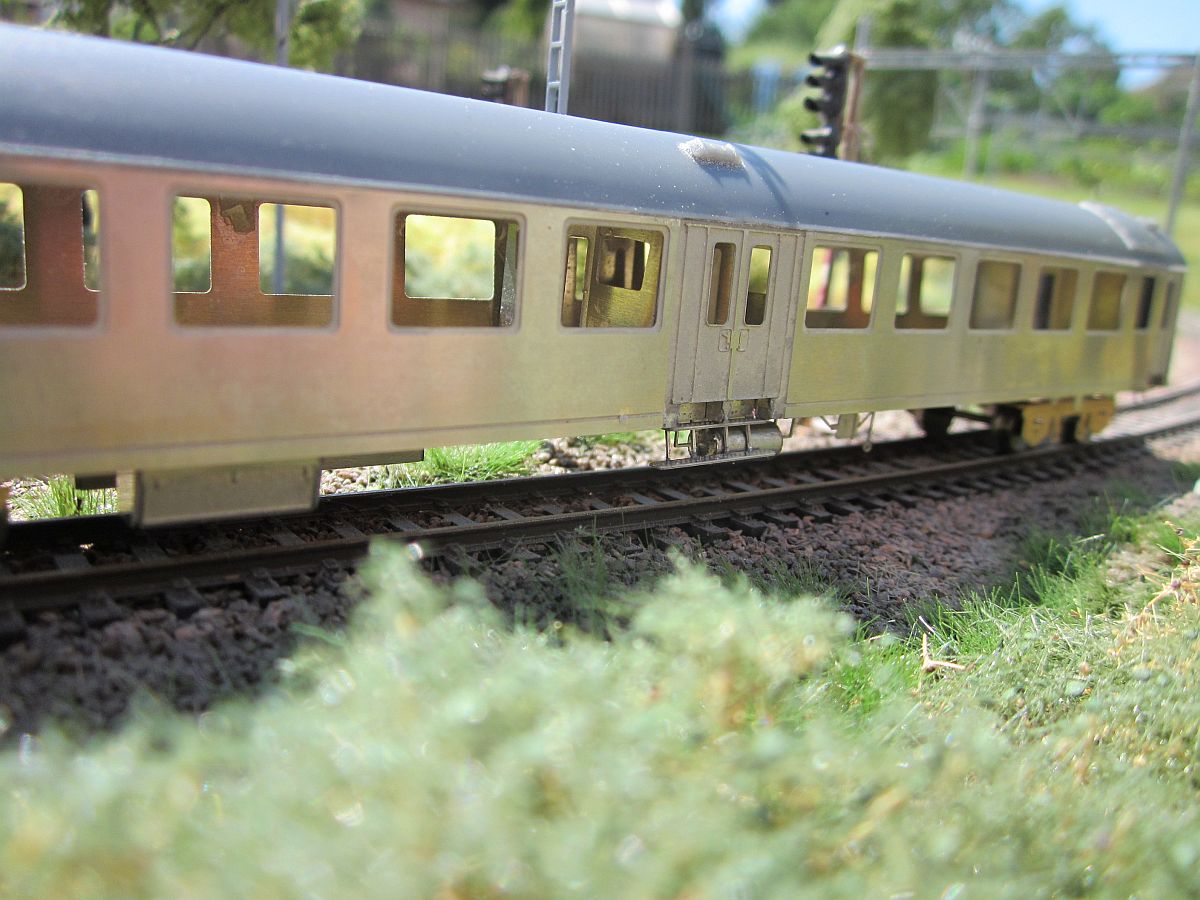

Osazení 3D oken. Již v základní sadě ( s bočnicí ) jsou také okna otevřená, kdo by potřeboval více otevřených oken, další jsou k dokoupení po 7 ks / 50 Kč. Na této jednotce byla použitá právě jedna tato sada otevřených 3D oken navíc. Okna lepte Herkulesem. Později budou ještě fixovaná také matným lakem ( dvě slabé vrstvy ), až se nanesou obtisky.

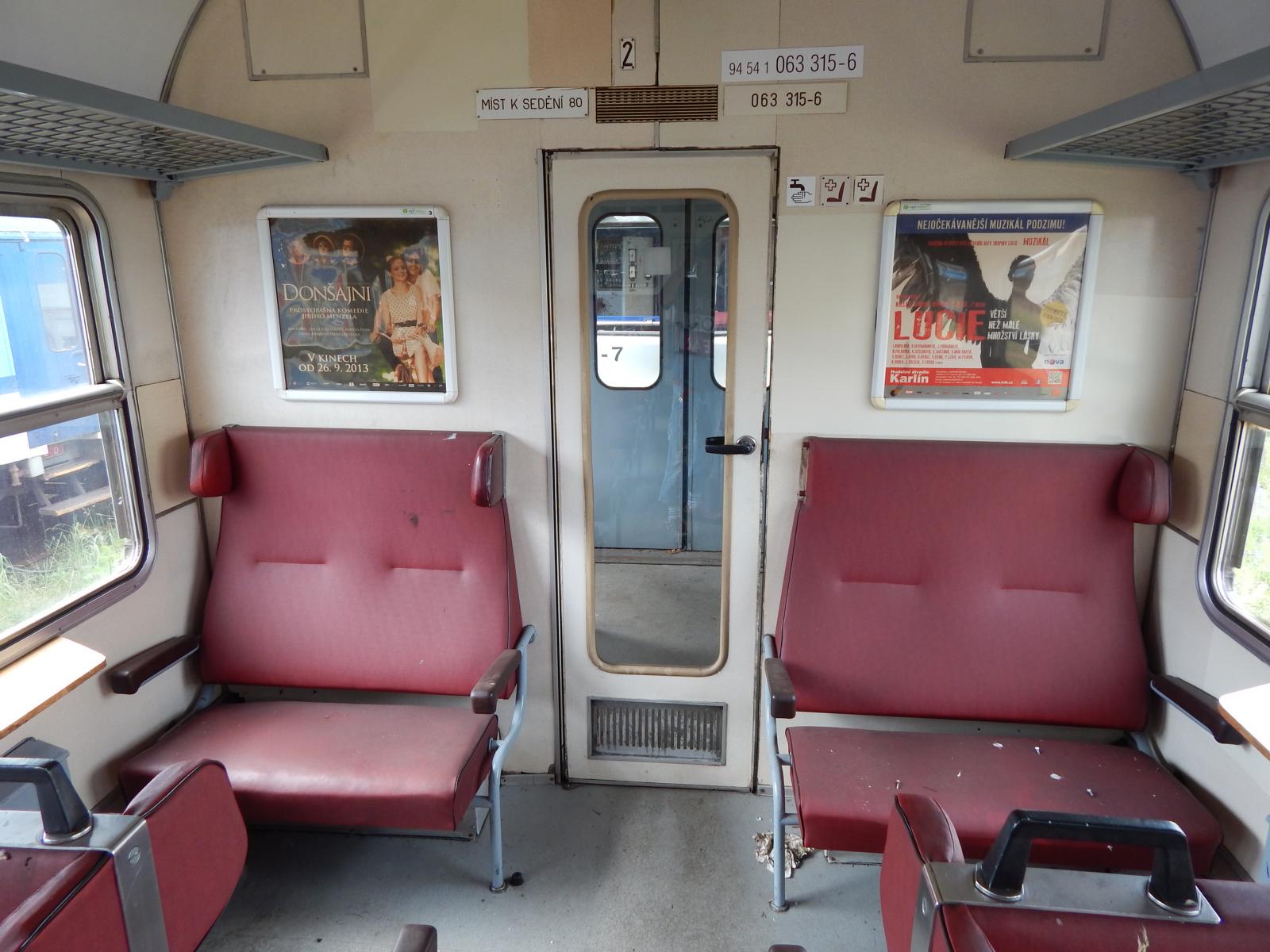

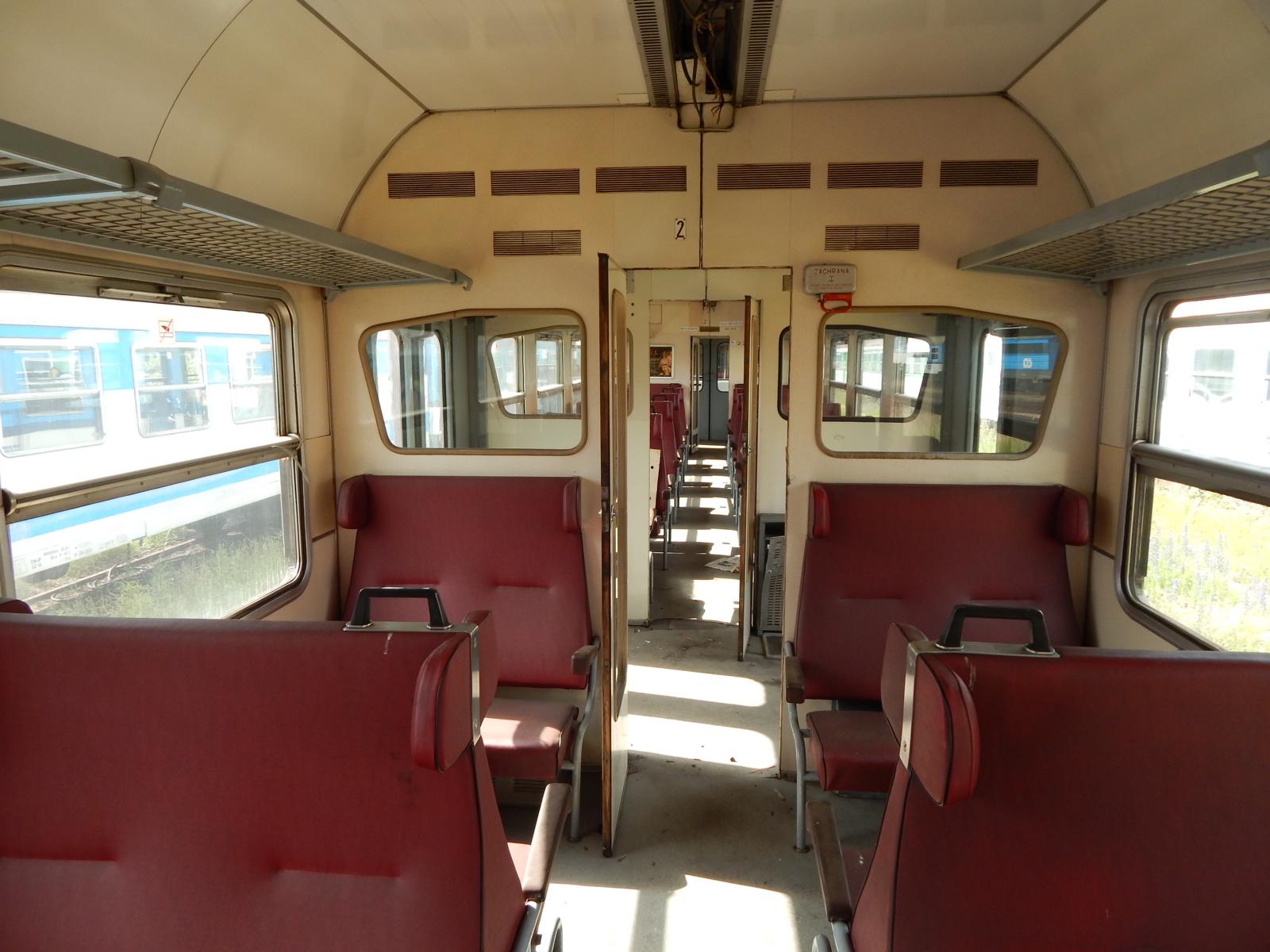

Interiér vozu - leptaný

Info : Pro 4 vozovou soupravu / plný počet míst - stačí 3 sady interiérů. Pro 5 vozovou stačí 4 sady interiérů.

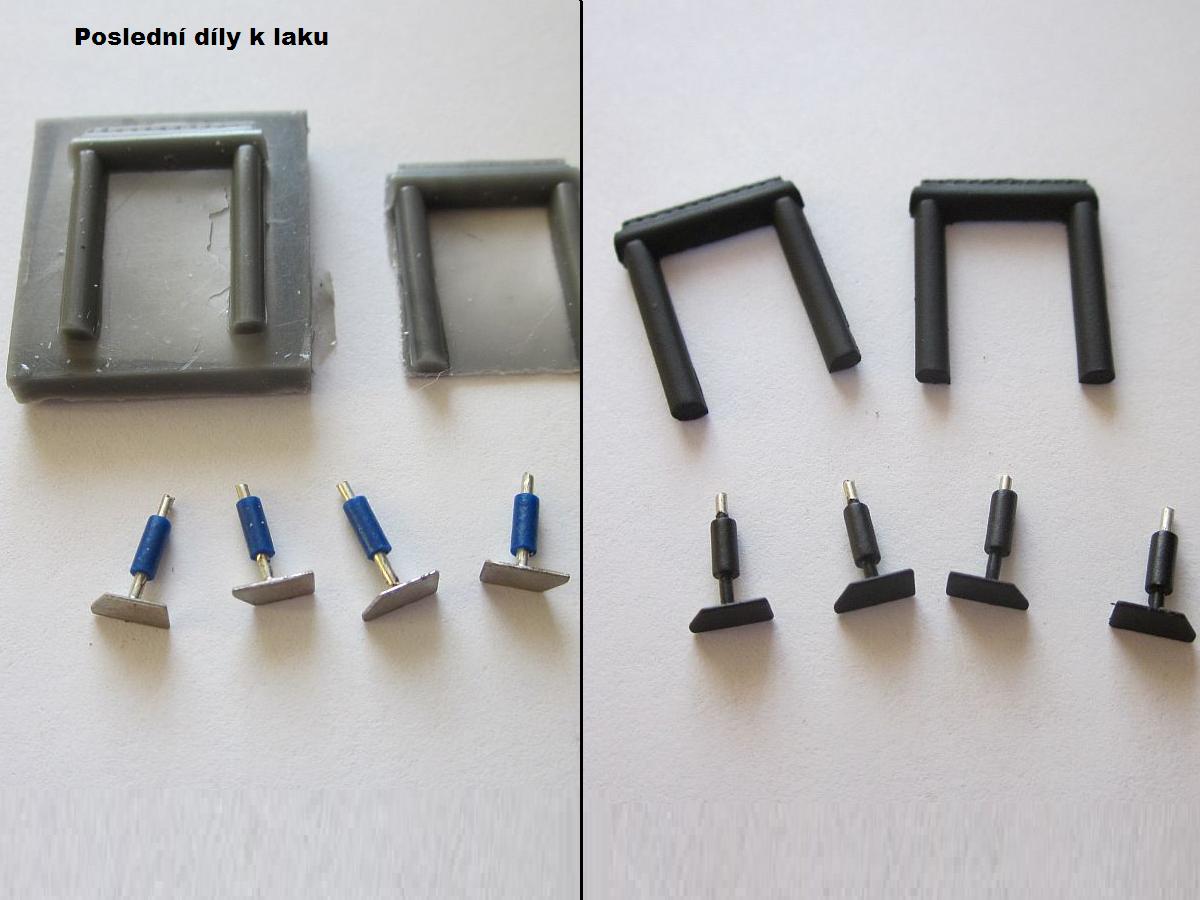

Finišování - poslední dílky

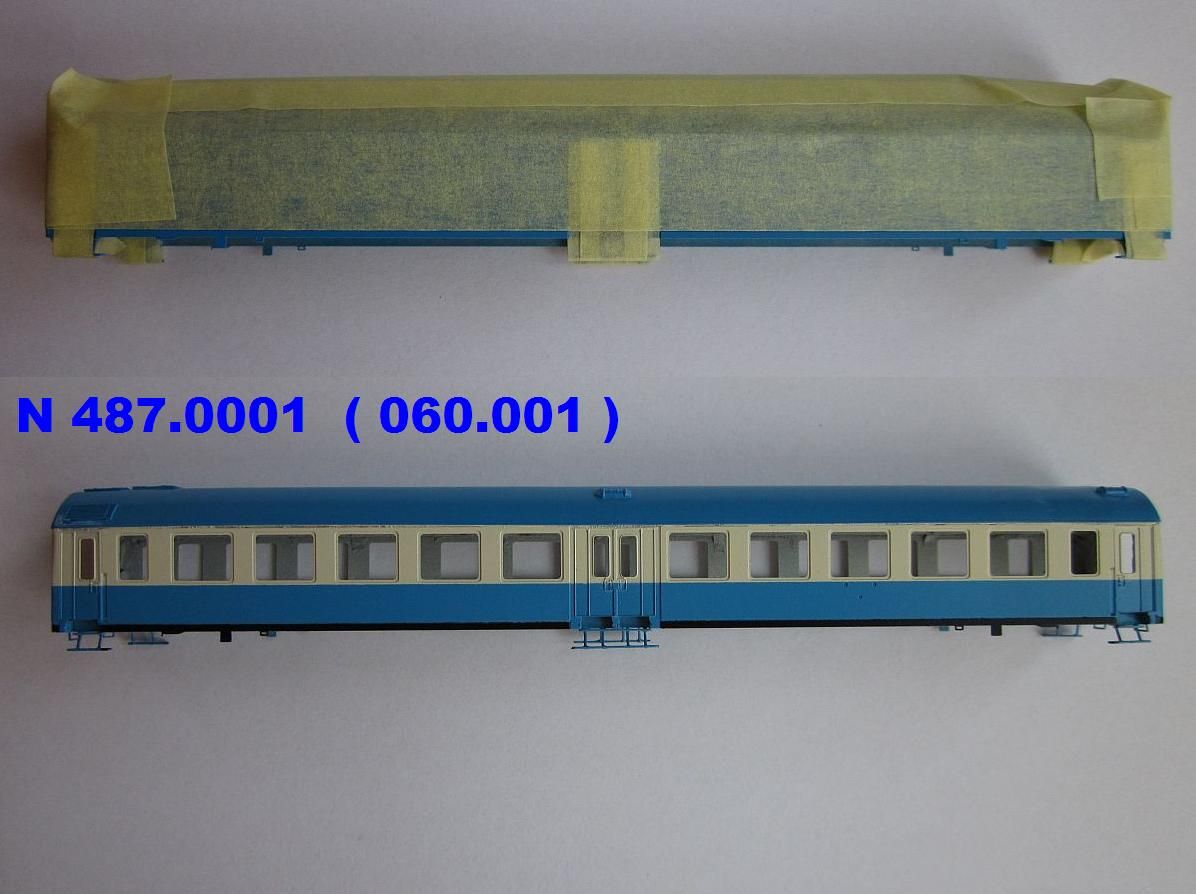

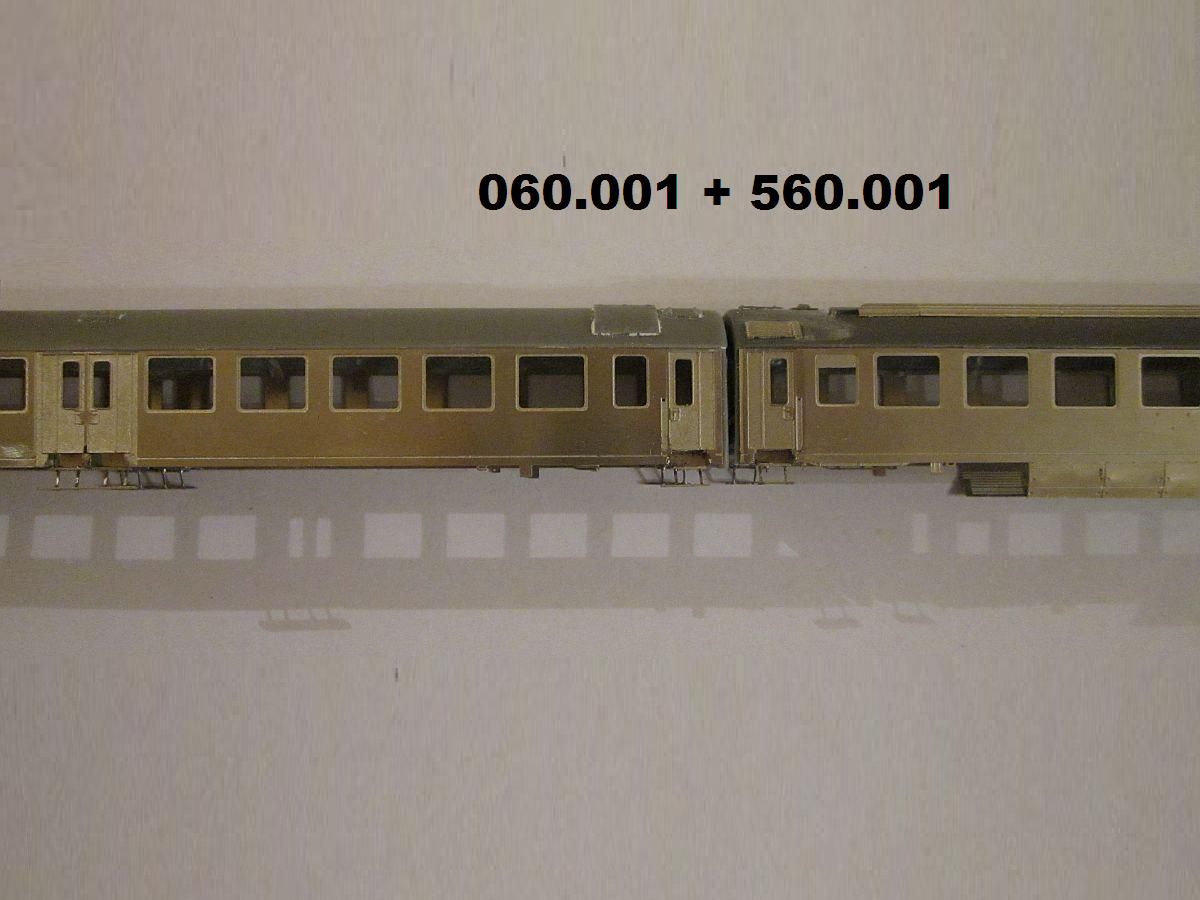

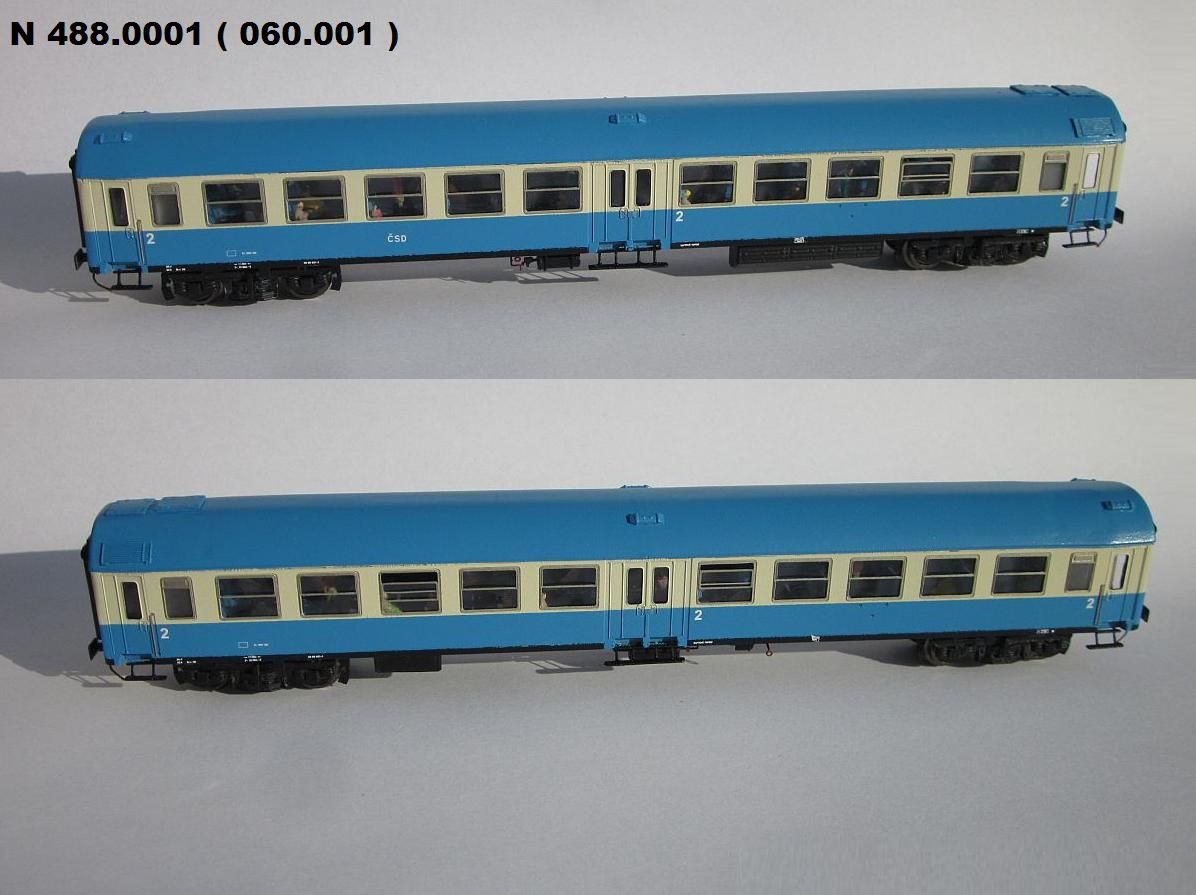

Model vozu N 487.0001 / N 488.0001 / 060.001

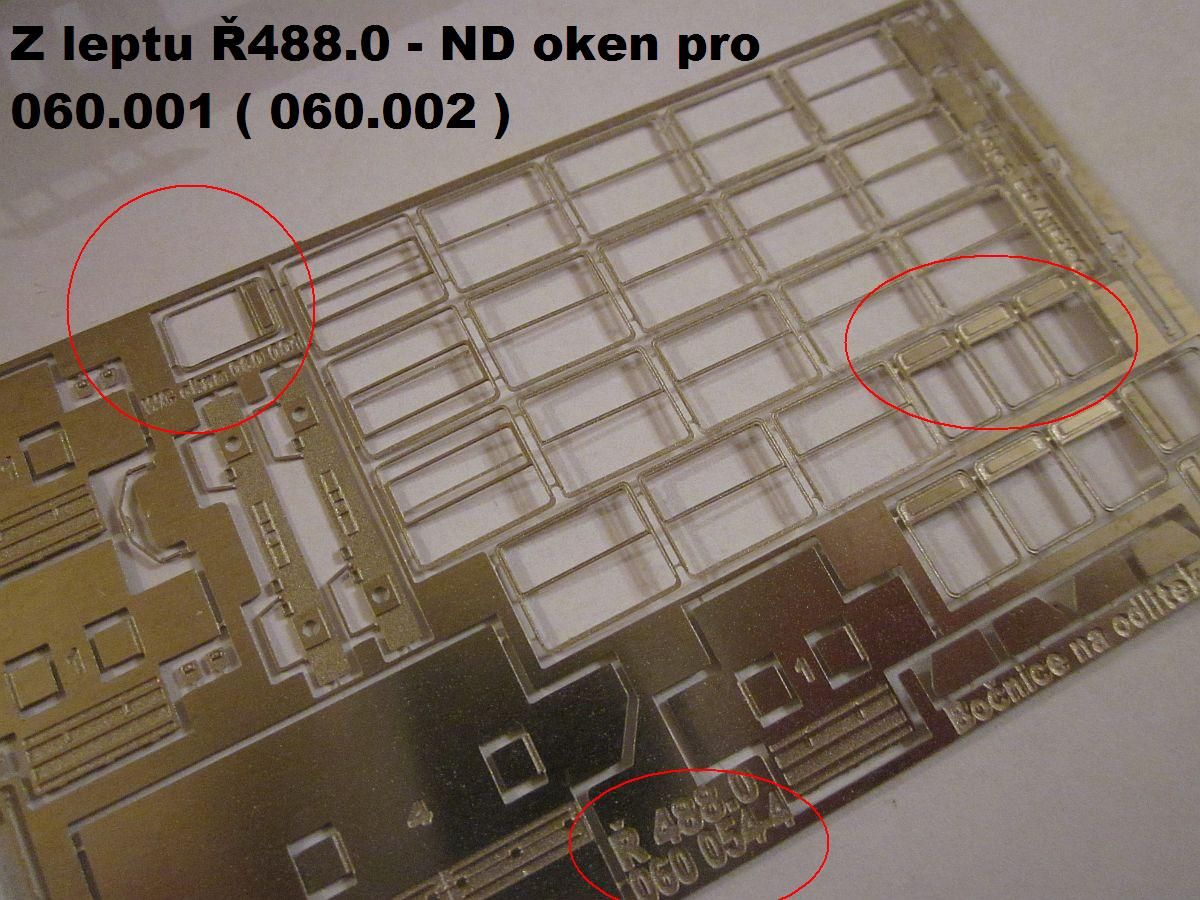

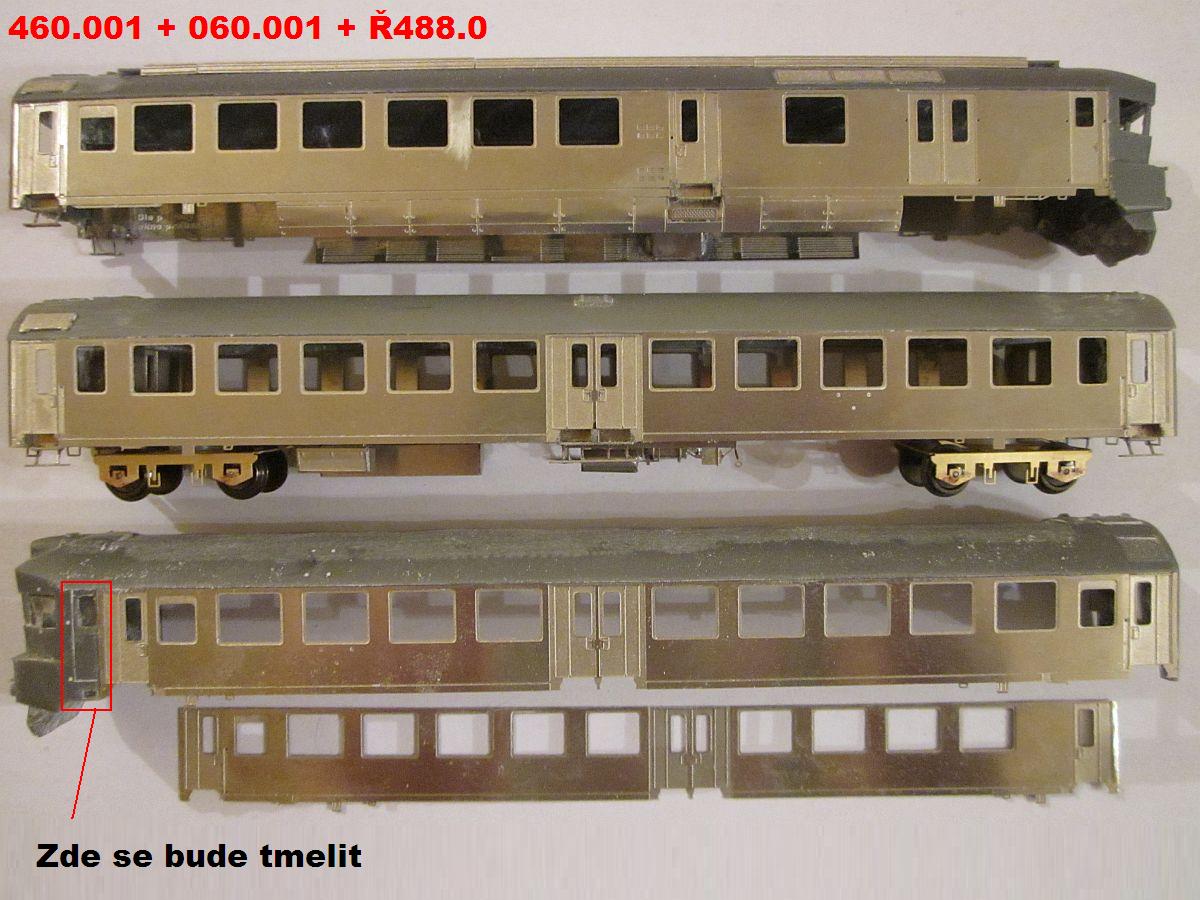

Vozy 060.001 a 002 mají trochu jiný tvar WC okna, než vozy vyšších čísel. Proto tento ND vzniknul později a to v leptu řídícího vozu Ř488.0

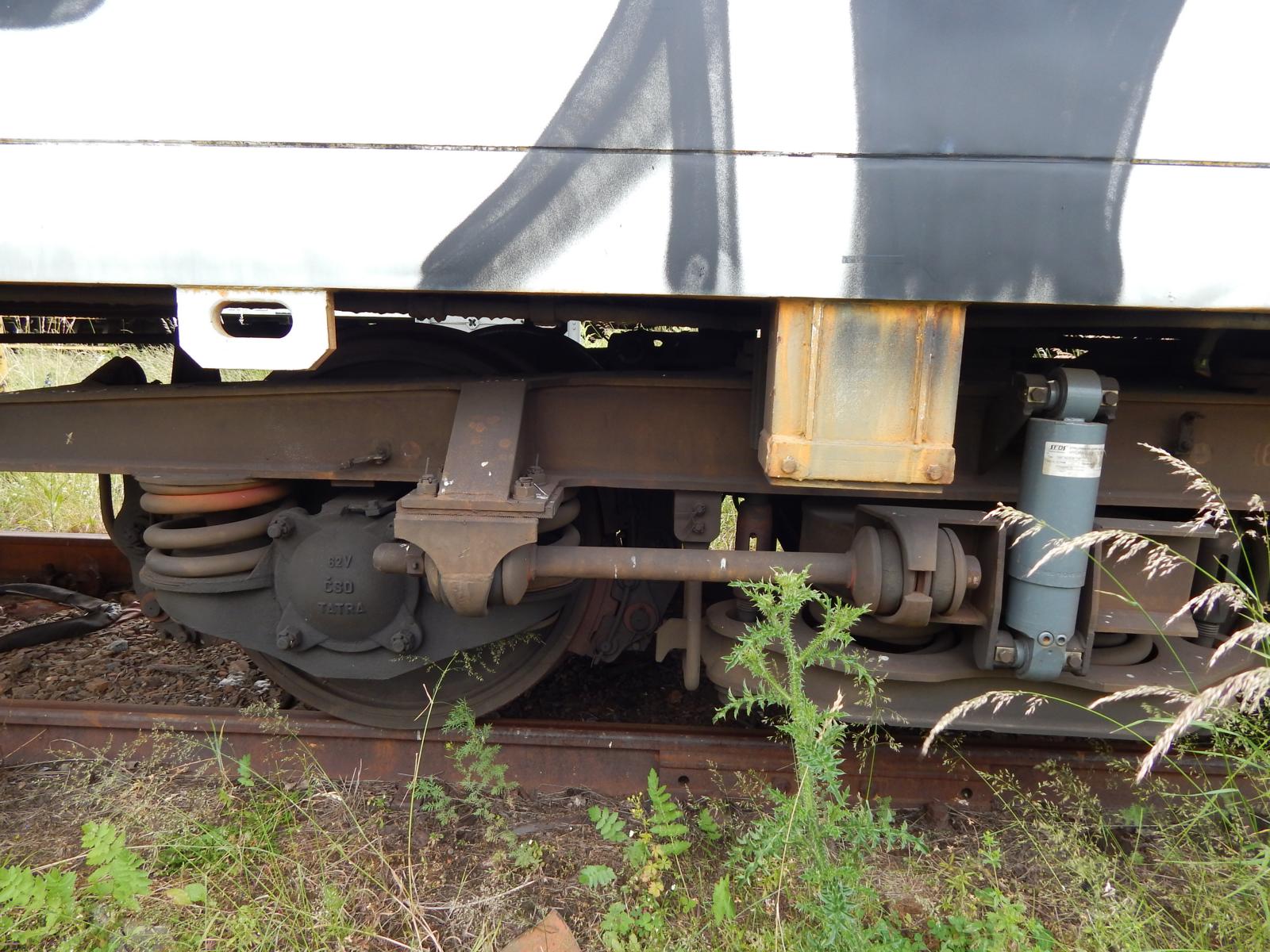

Info : Vozy 060.001 a 002 nemají boční dekly na střeše, odlitek střechy tedy zabruste...spodní výbava vozu je osazená dle vozů ř. 063, nebo také řady 060, ale od čísla 003. Pravděpodobně první dva vozy čísel 060.001 a 002 mají spodní část jinak rozloženou, přímo tyto konkrétní vozy nemáme bohužel zdokumentované.

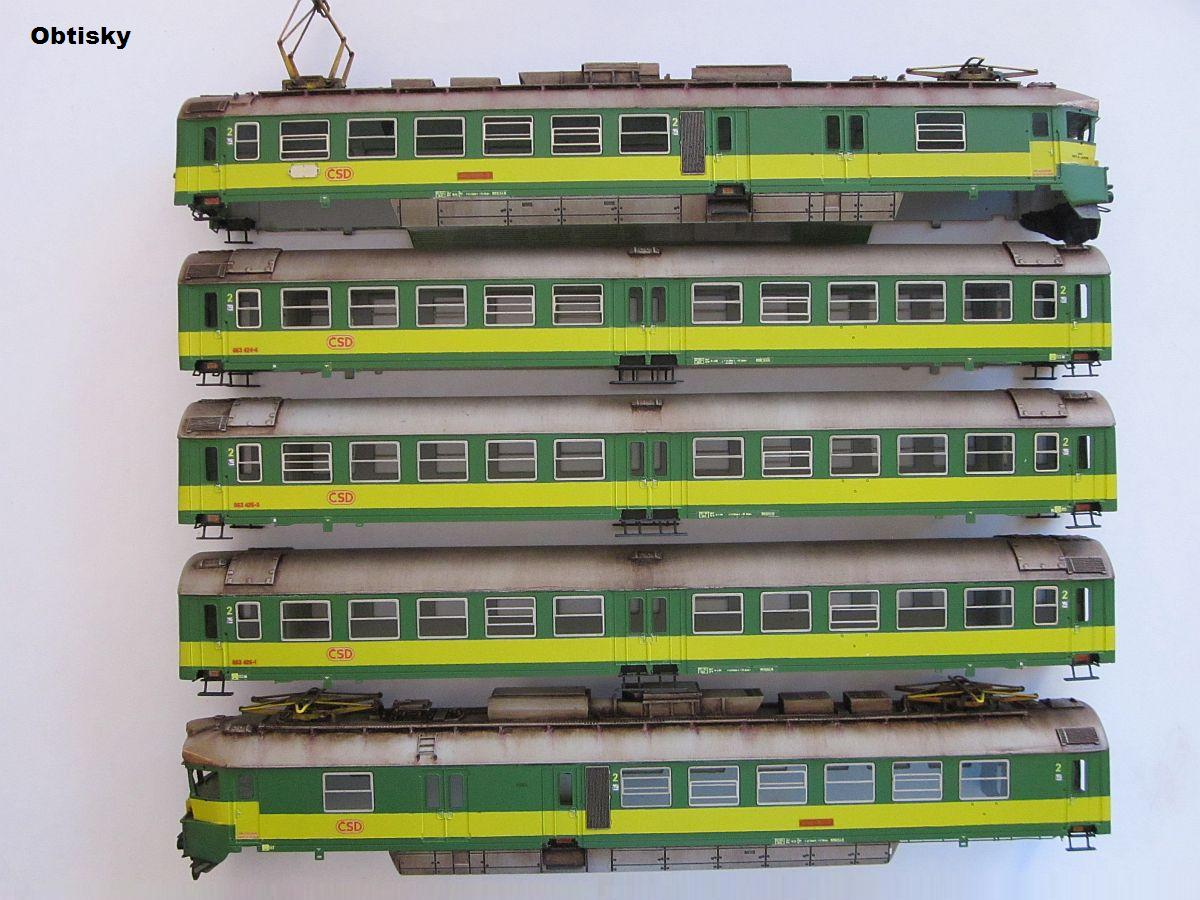

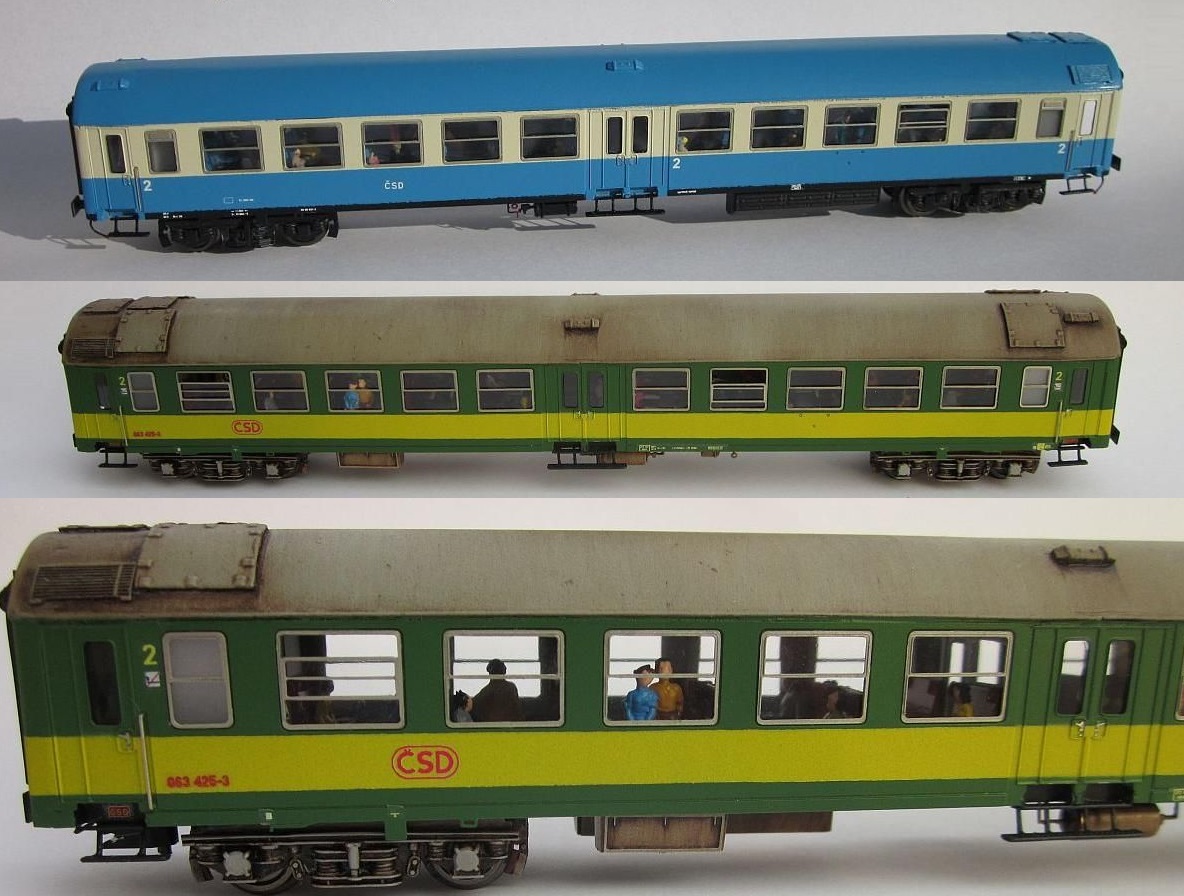

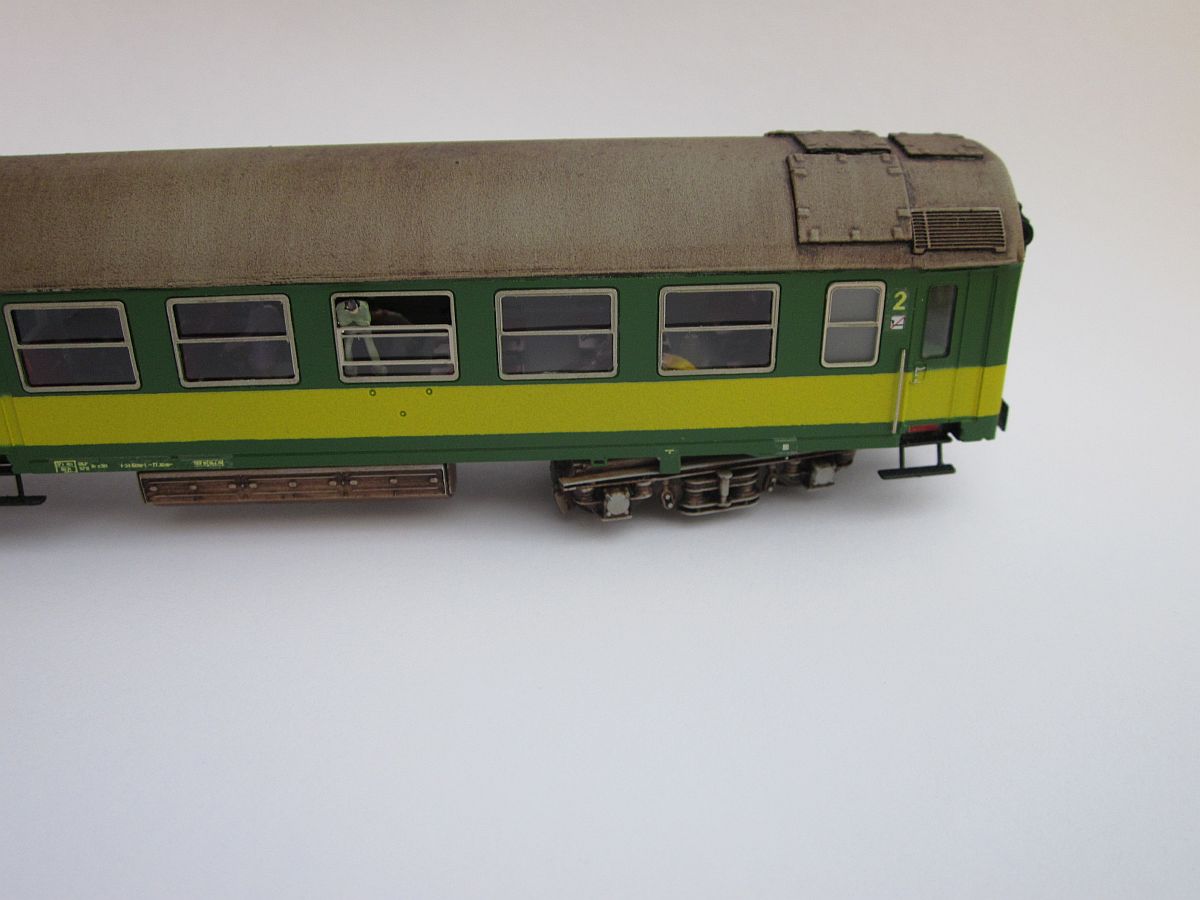

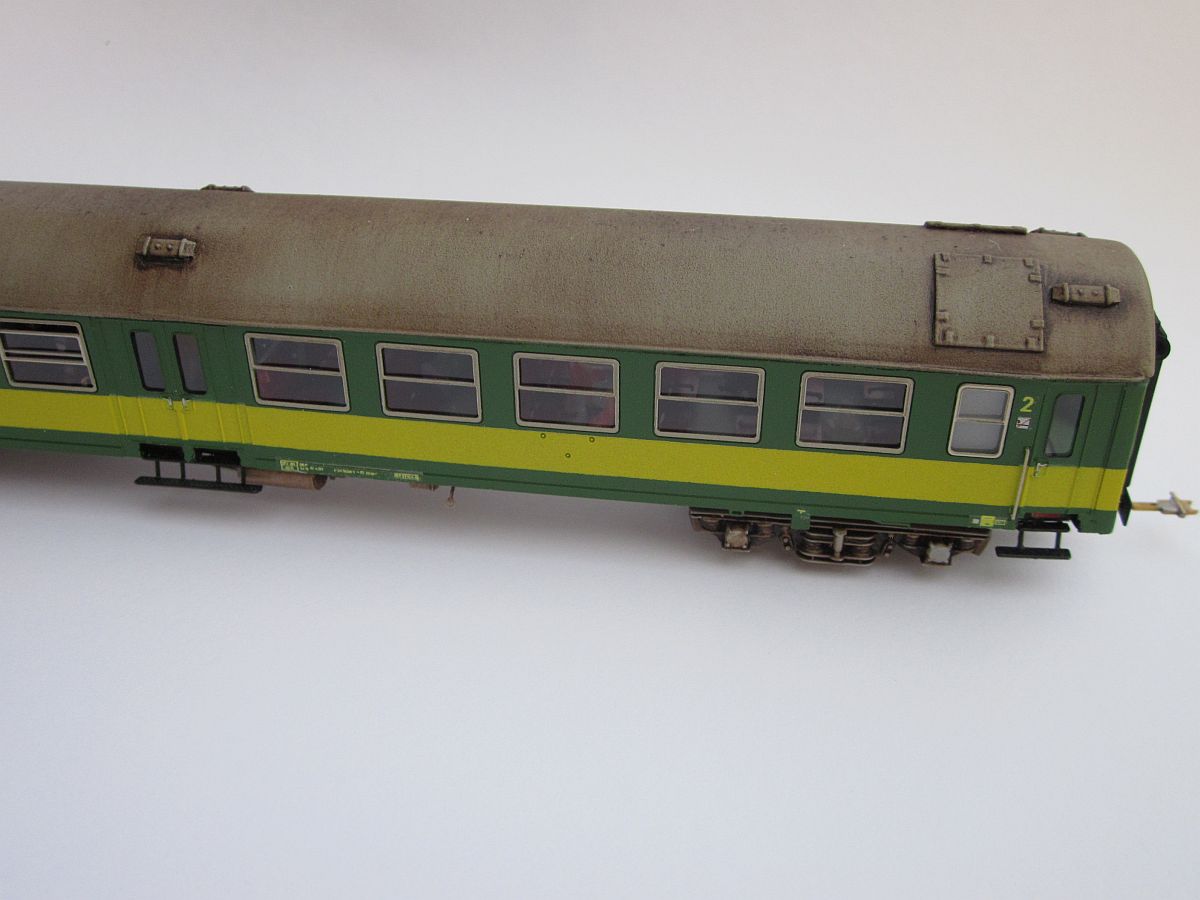

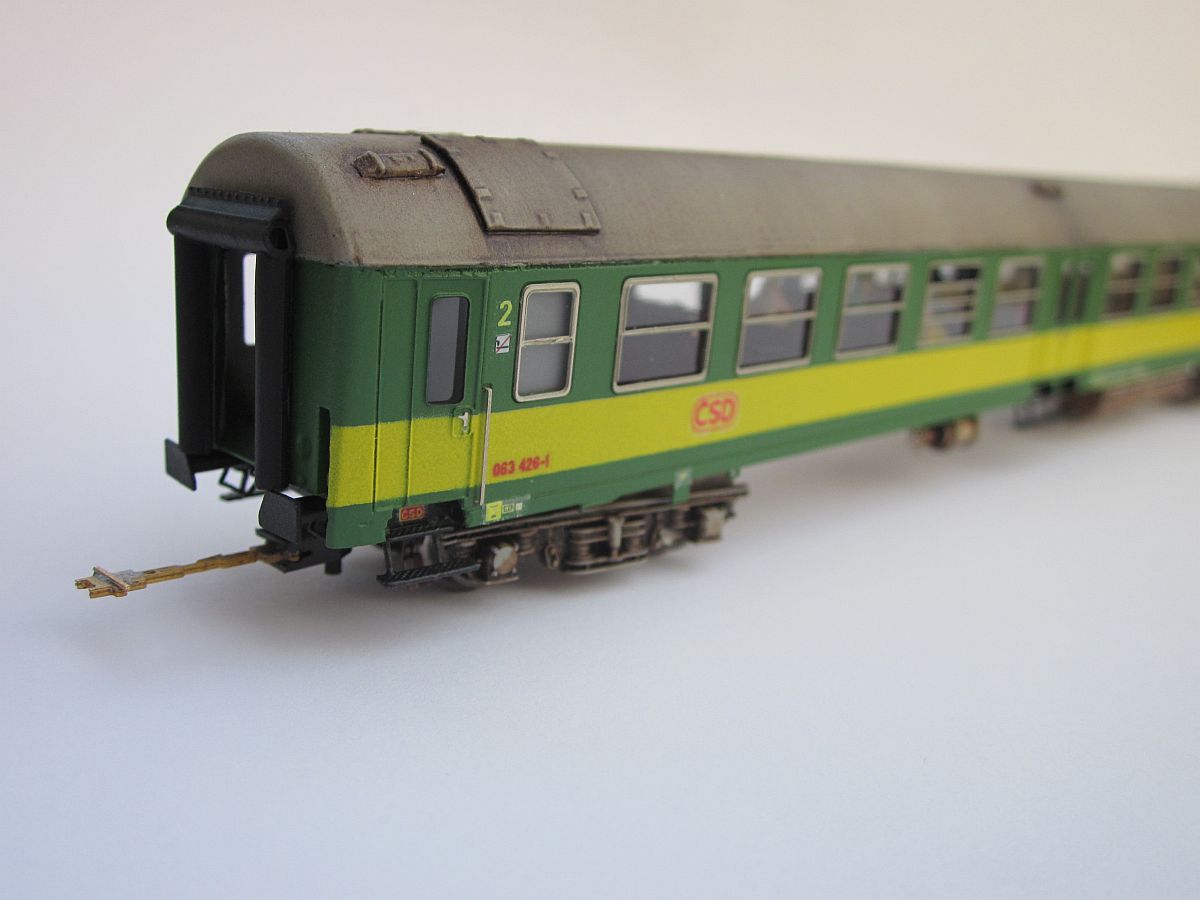

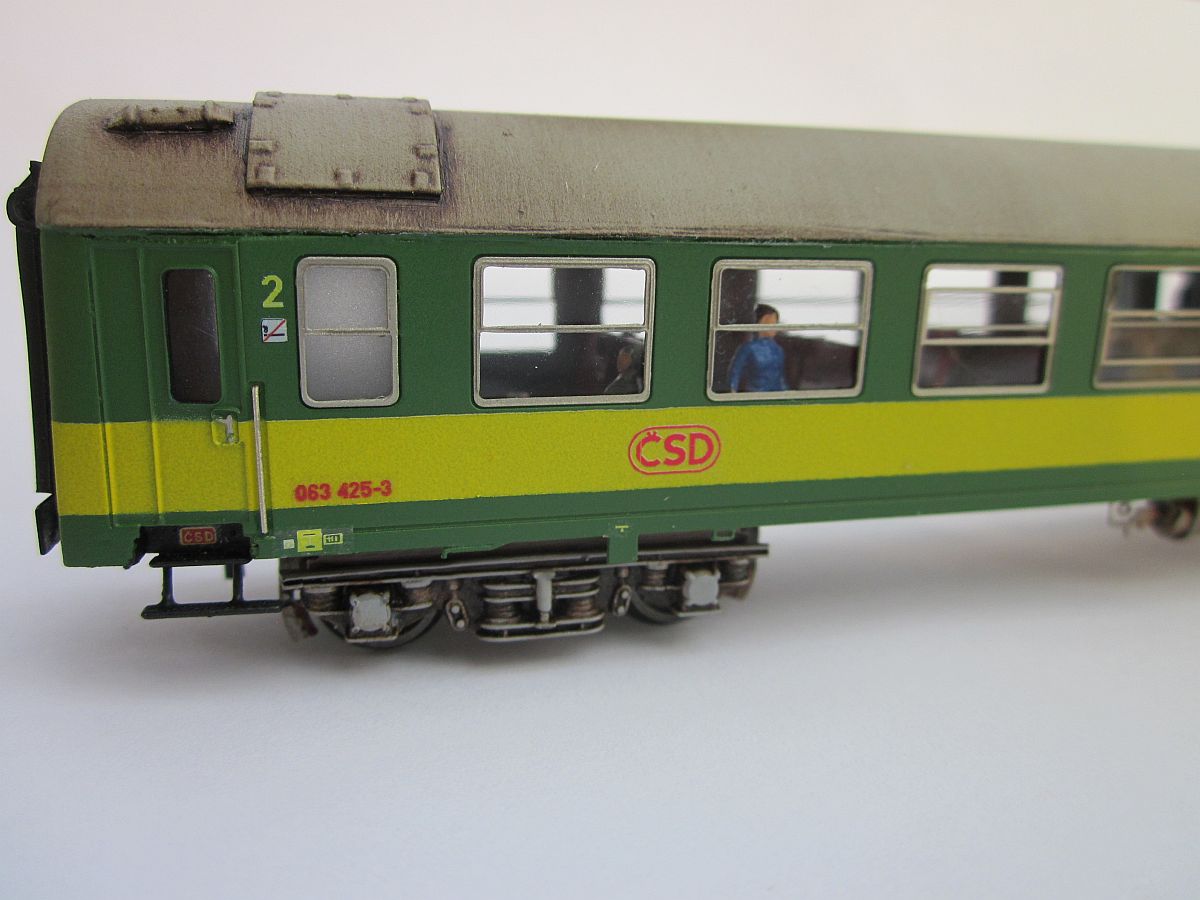

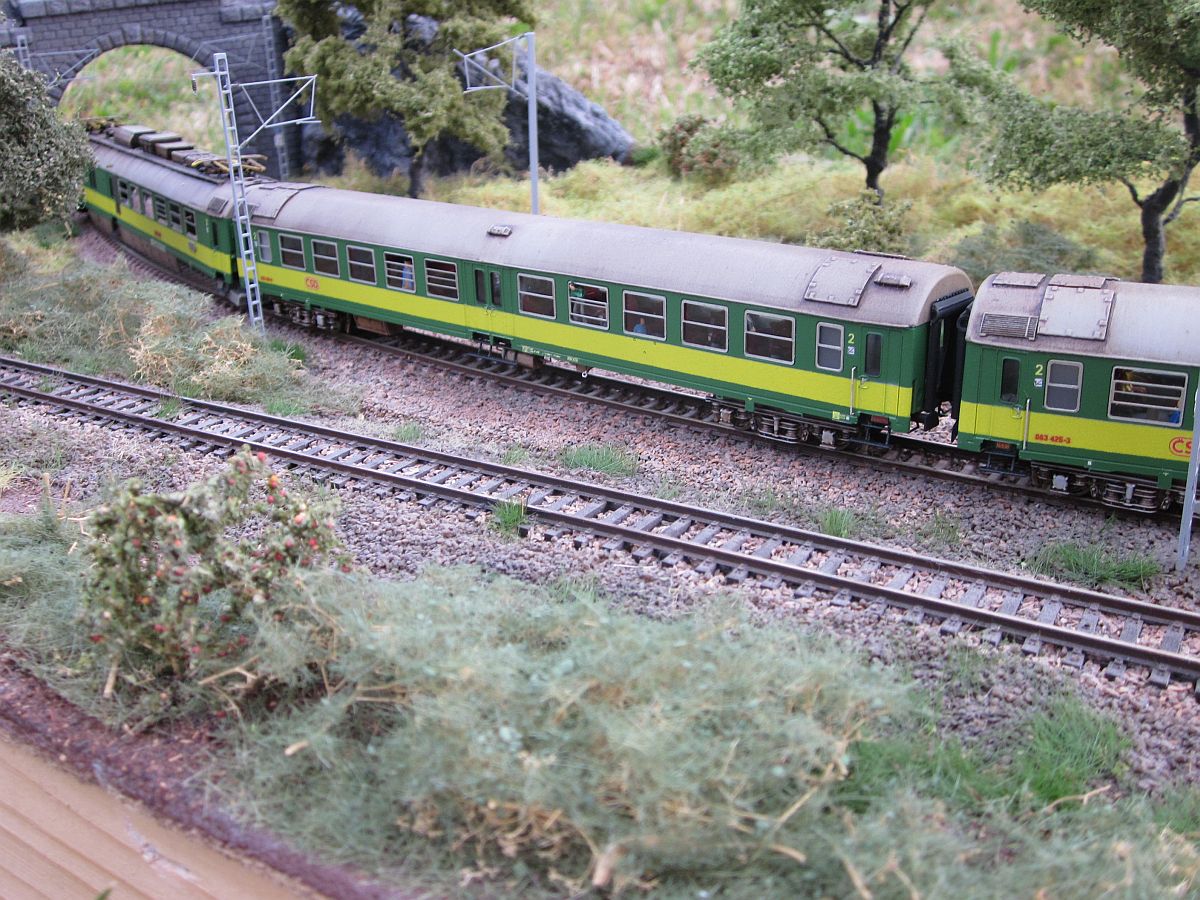

Dokončené modely vozů 063

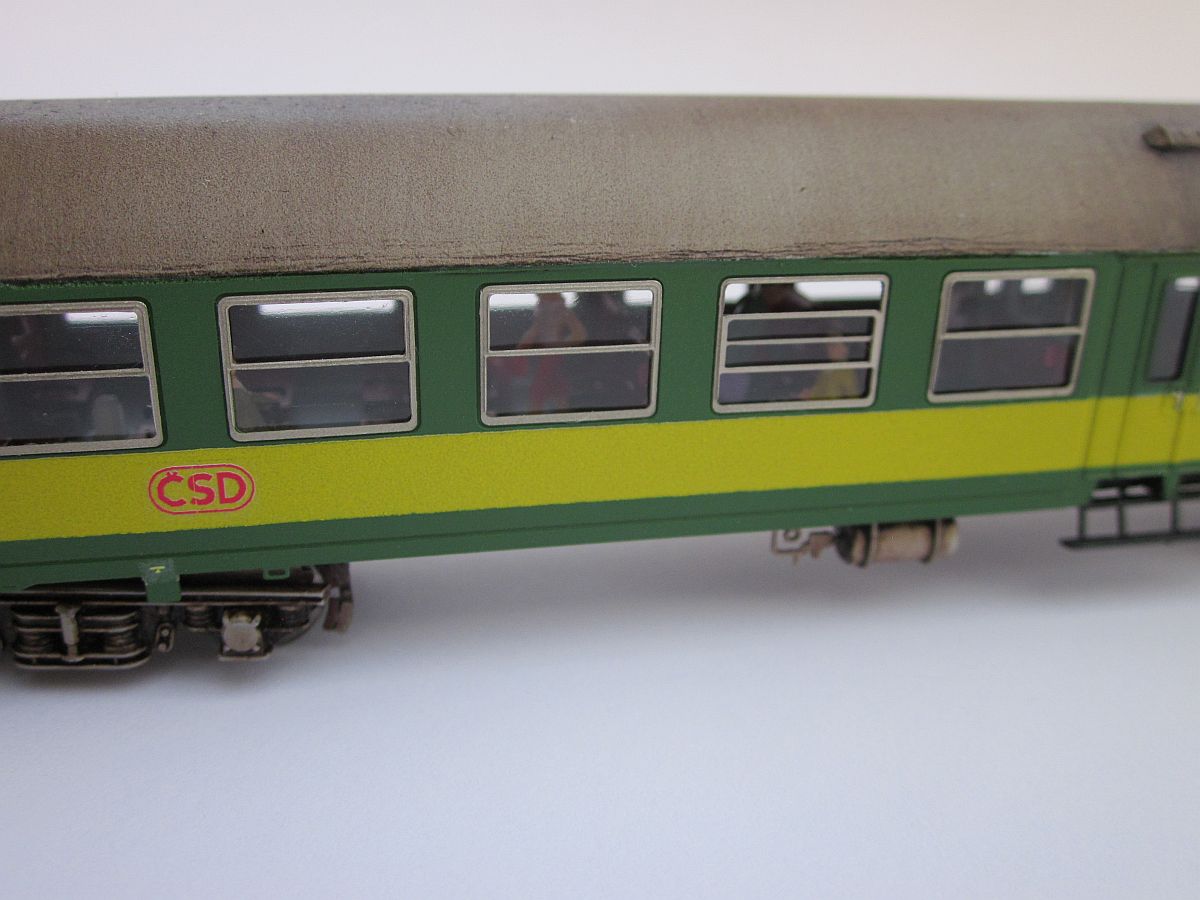

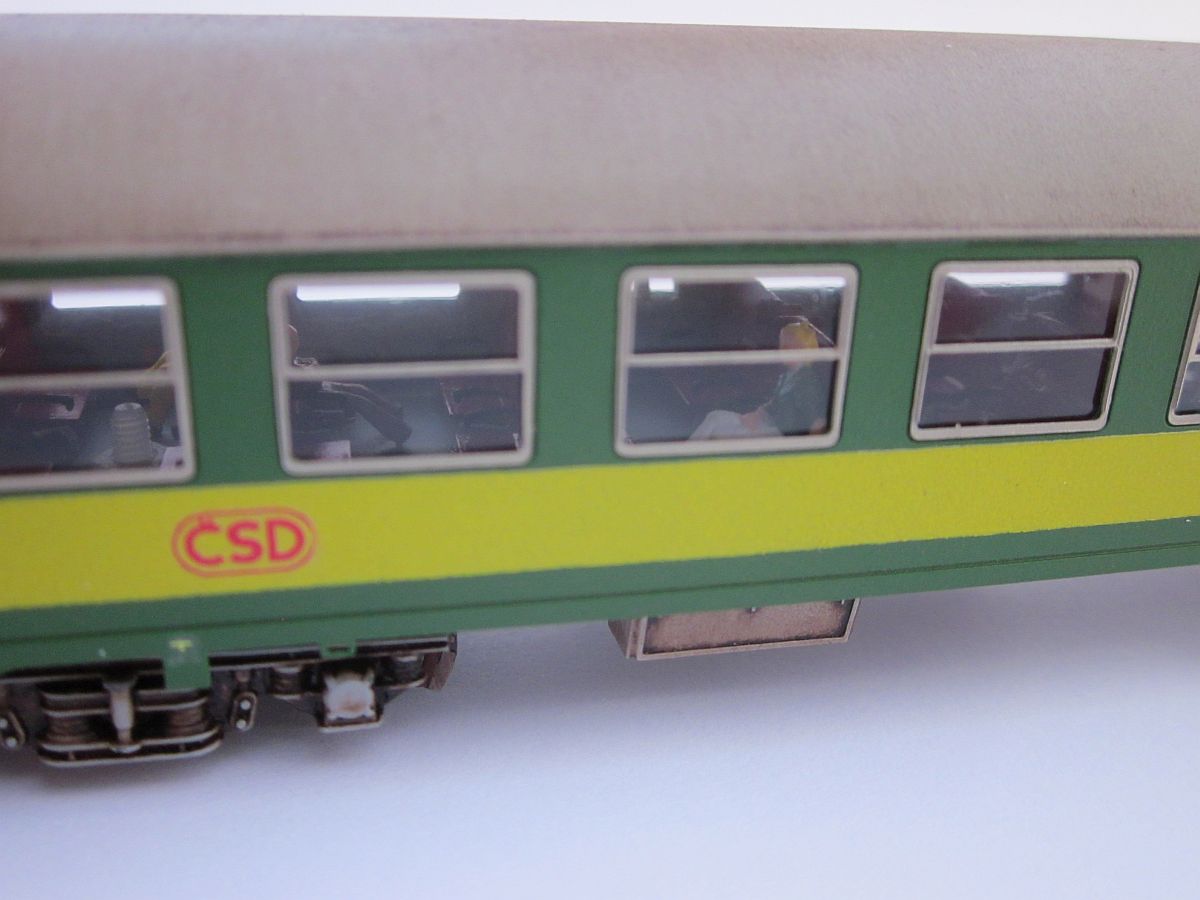

Poznámka : Jak je bohužel vidět, ani po 4 vrstvách matného laku nejsou obtisky tak, jak je člověk naučený, pokud používá obtisky od Jacka. Bohužel Jacek tuto verzi ČSD obtisků zatím nemá....je to výzva na příště.....

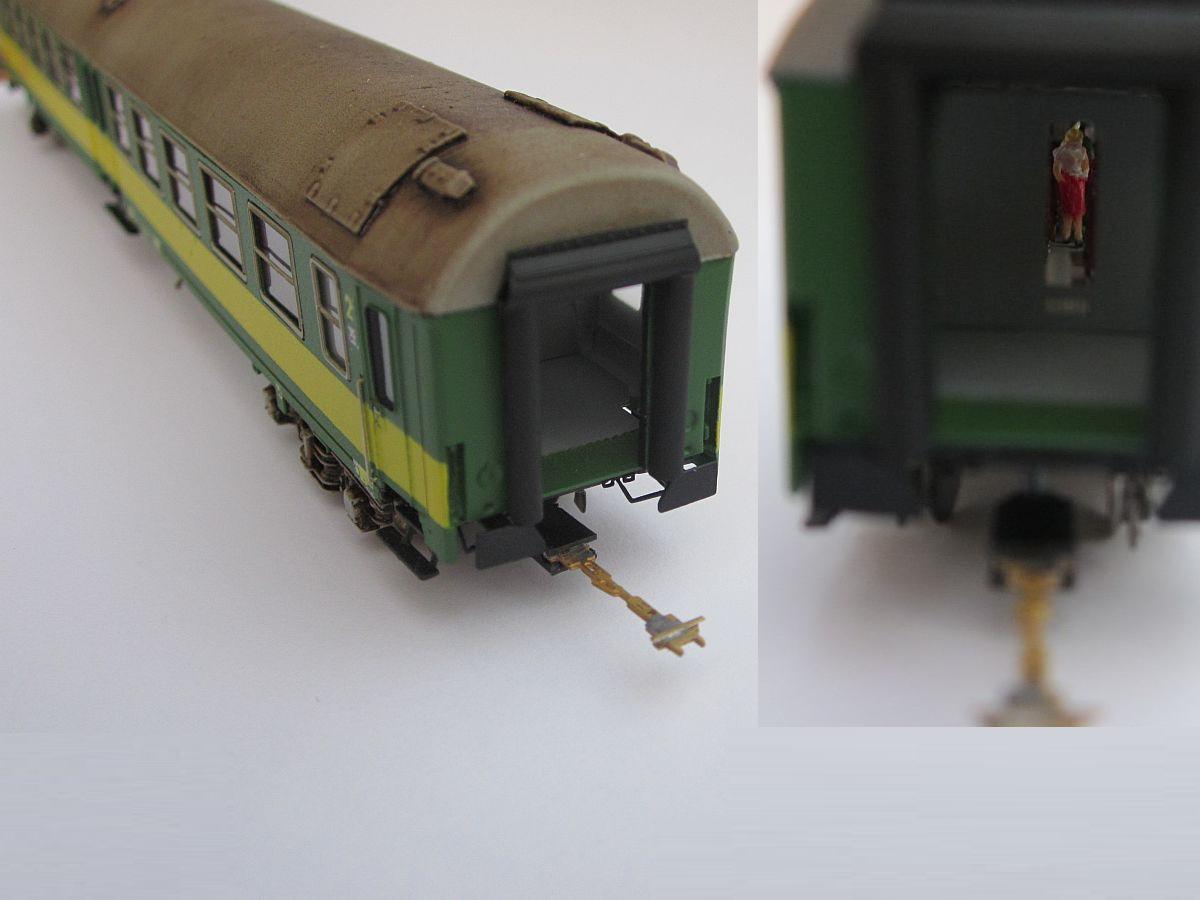

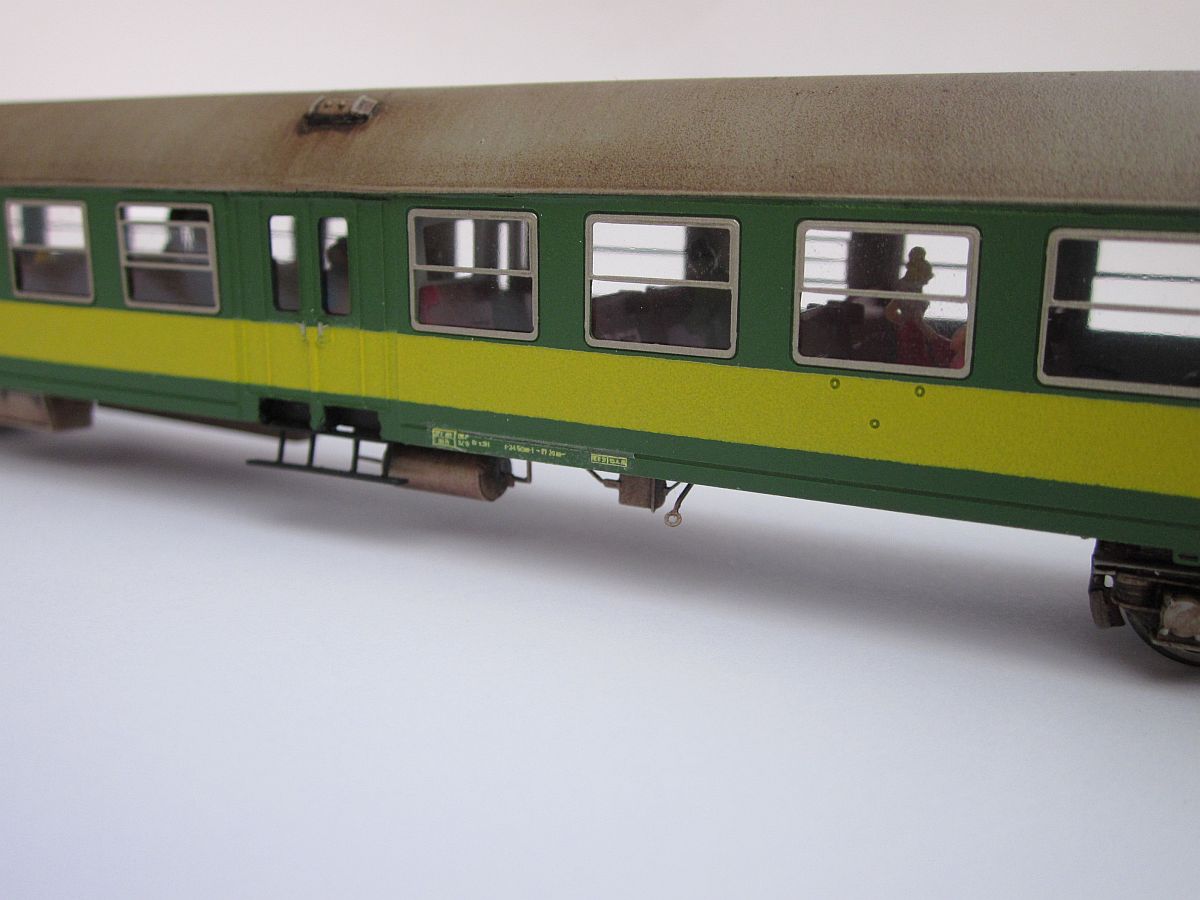

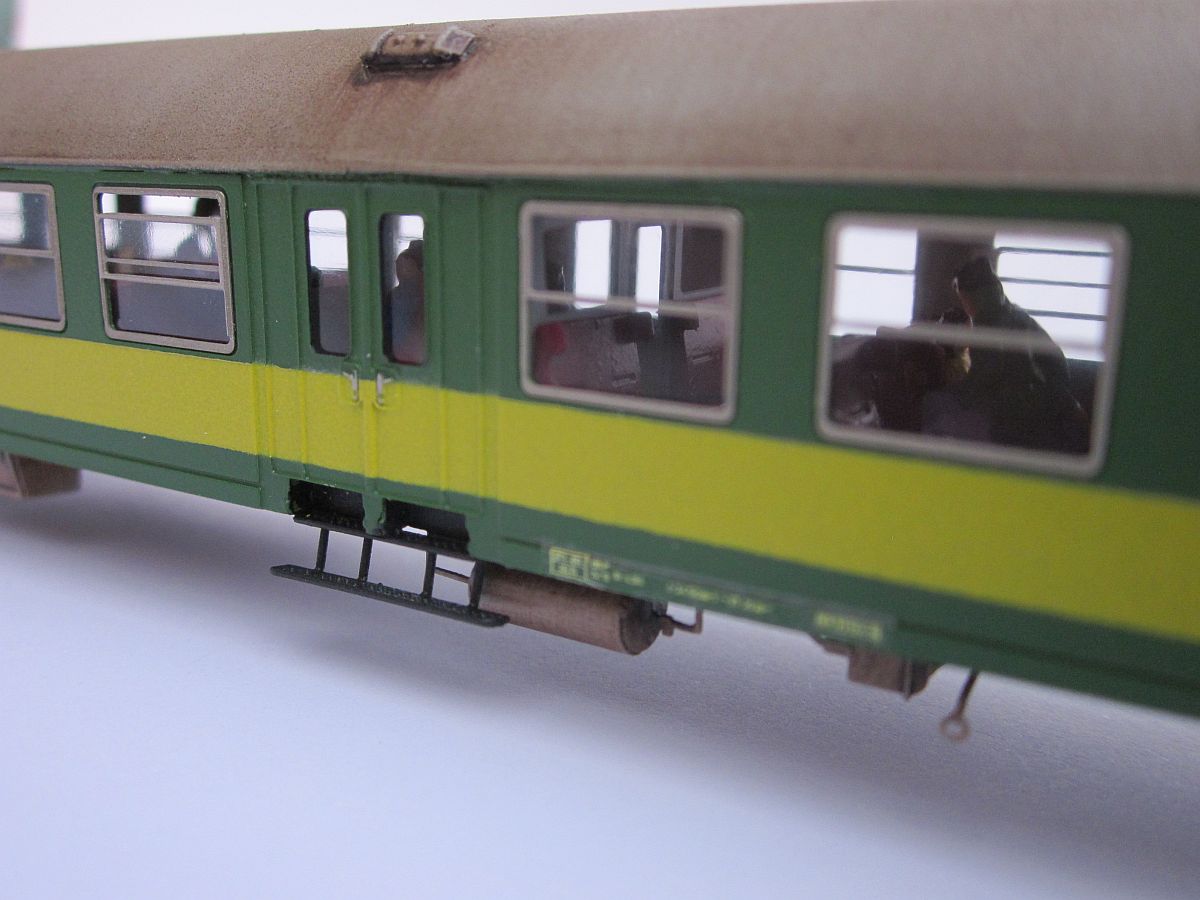

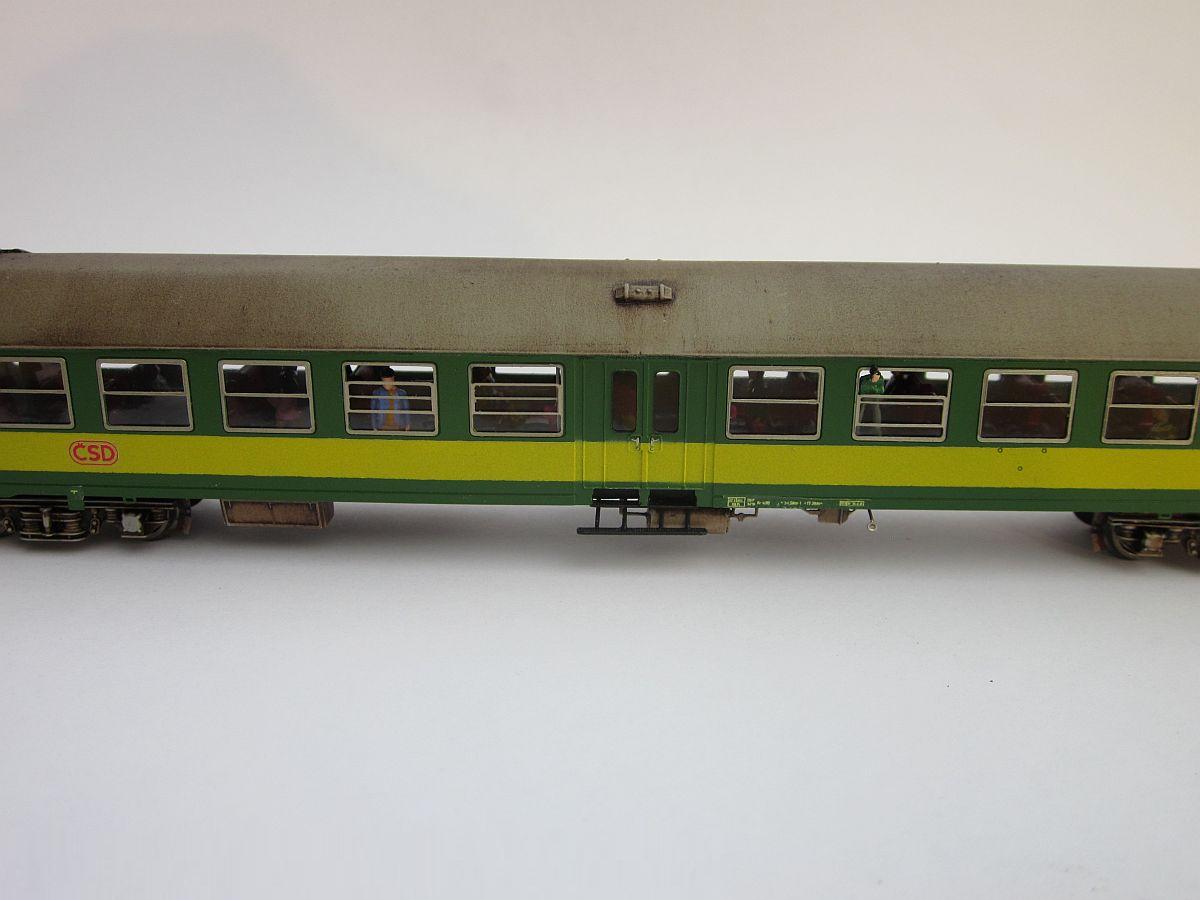

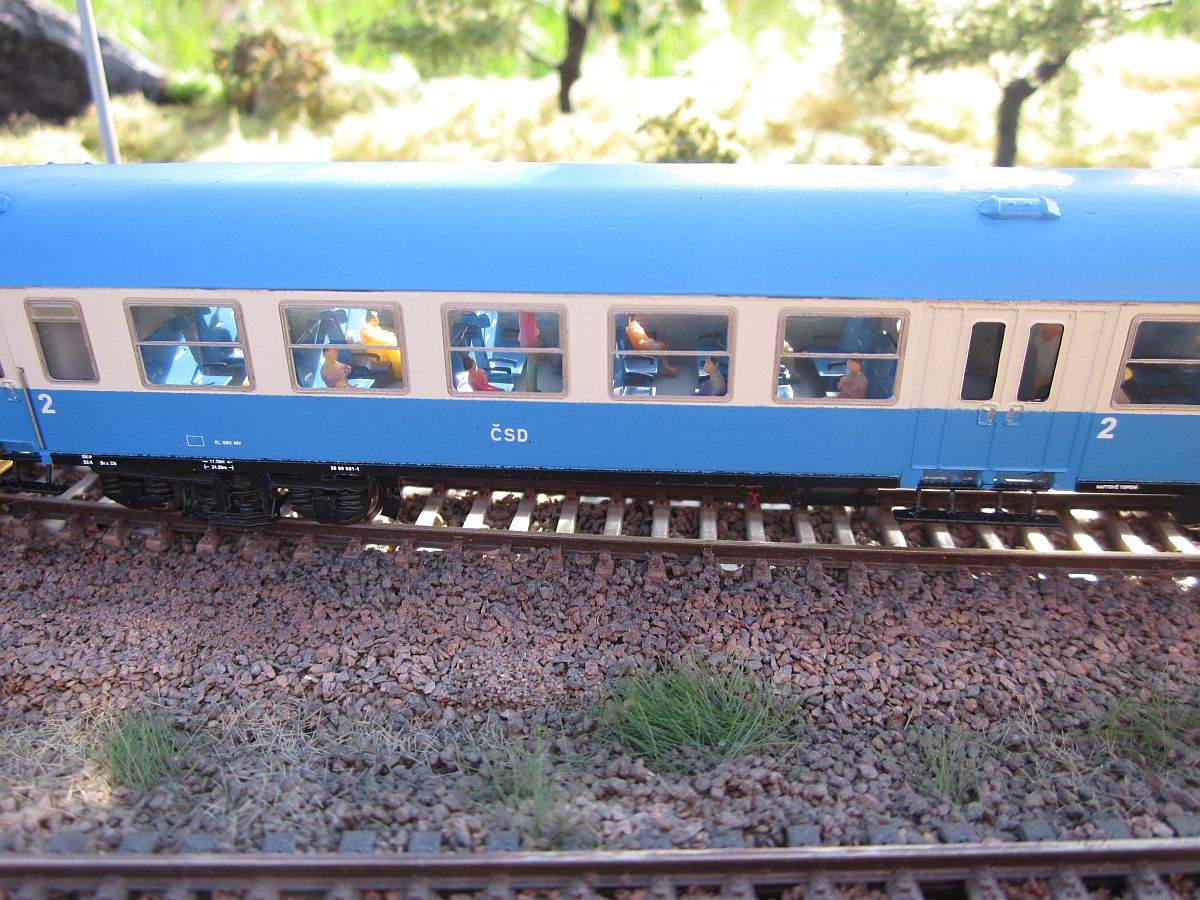

Čelní dveře jsou otevřené po celé jednotce, je to místo pro elektrické propojení mezi vozy - centrální osvětlení. Otevřená okna přímo lákají k doplnění nějaké vykloněné figurky. Jedna je takto na voze 426, druhá na voze 424 zrcadlově.

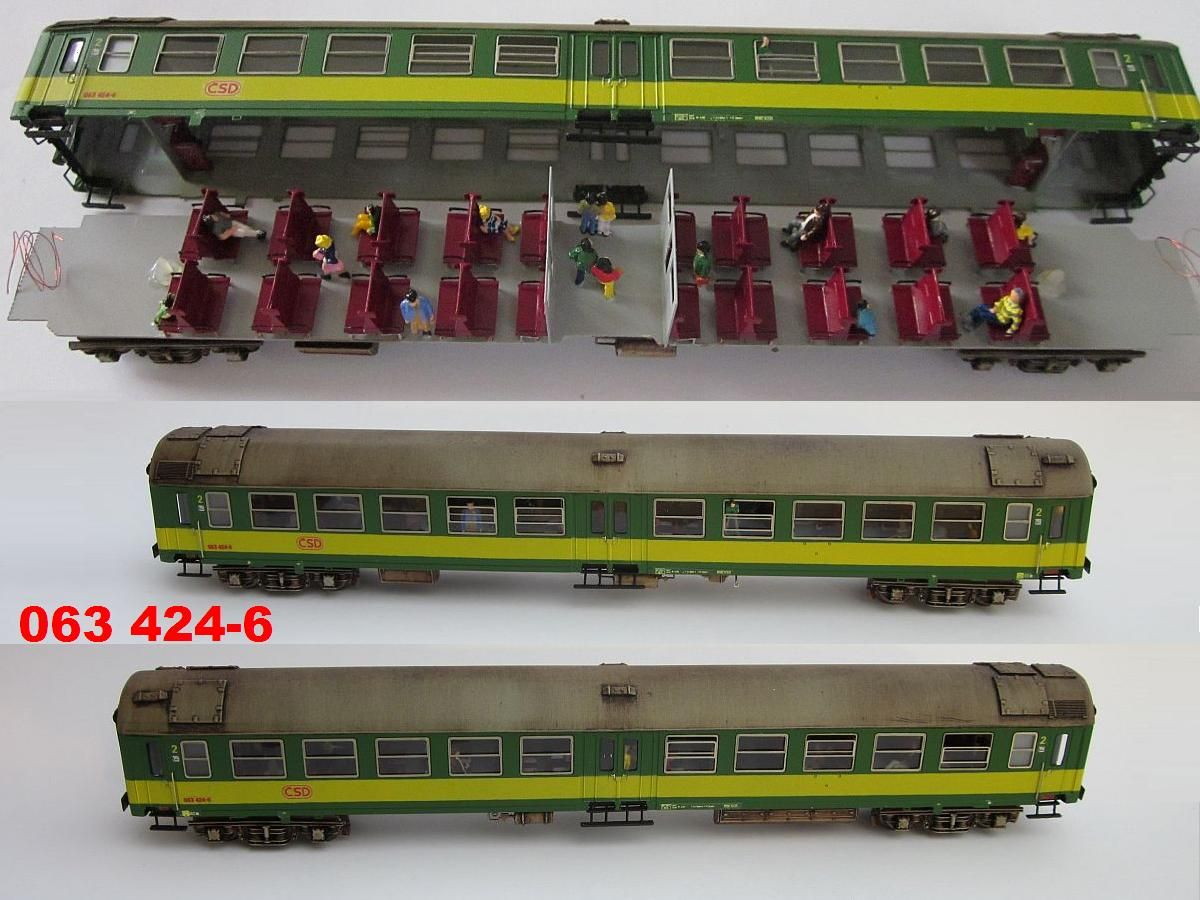

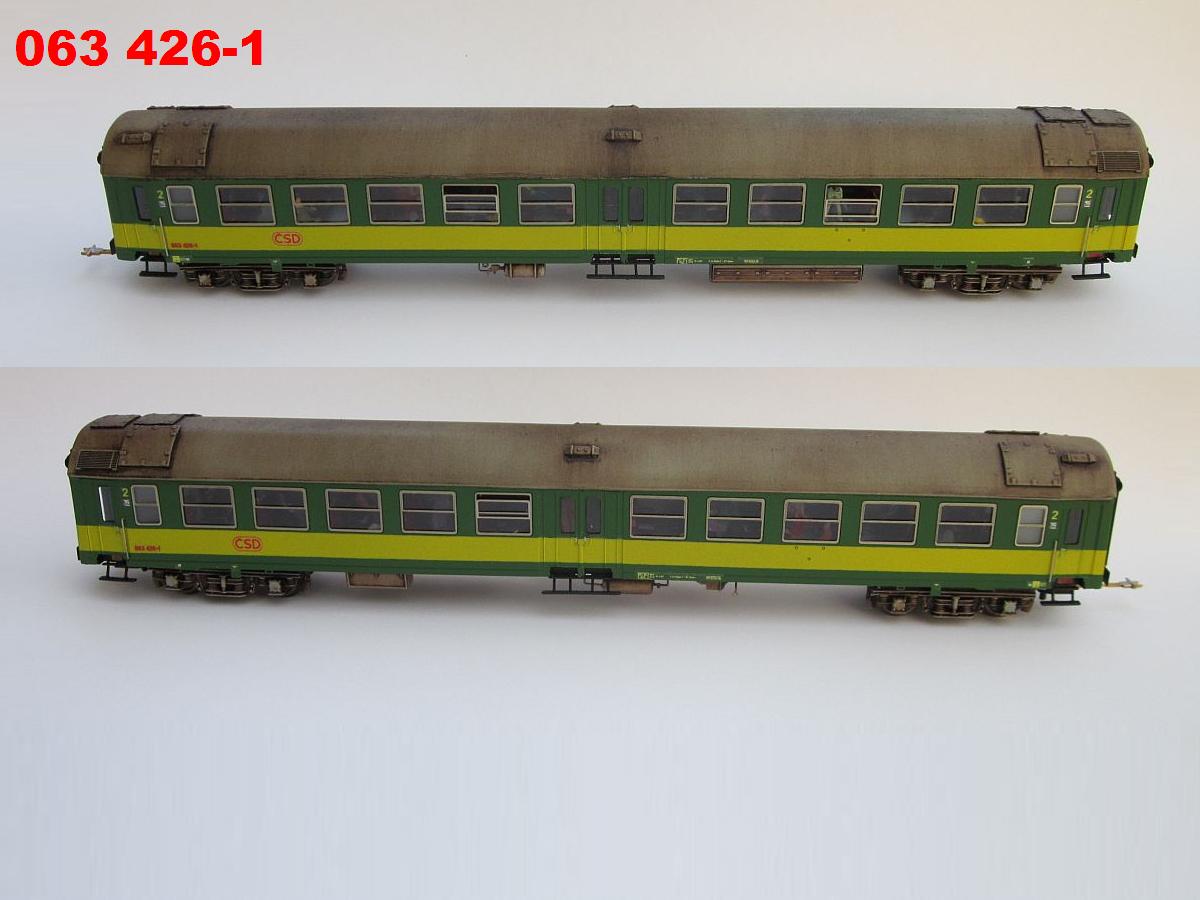

063 426-1

063 425-3

063 424-6

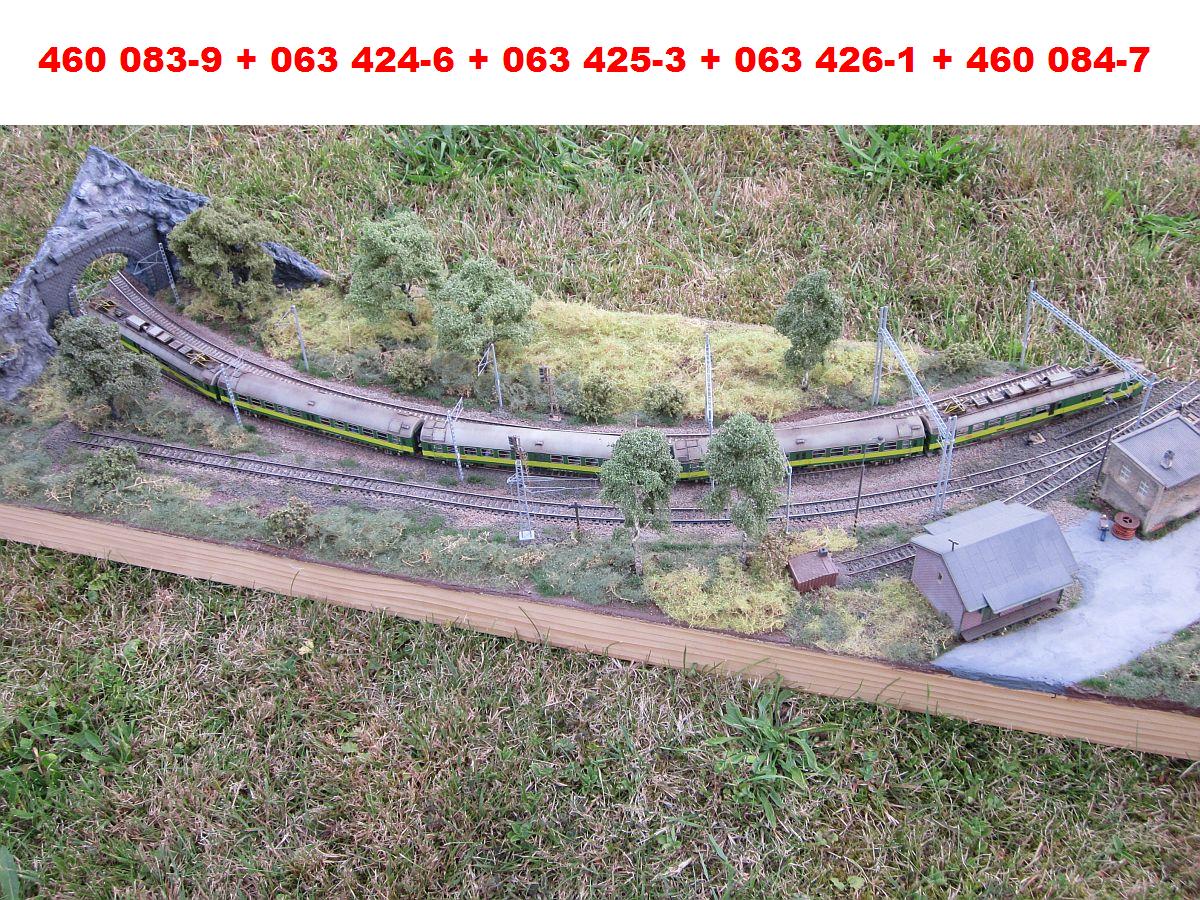

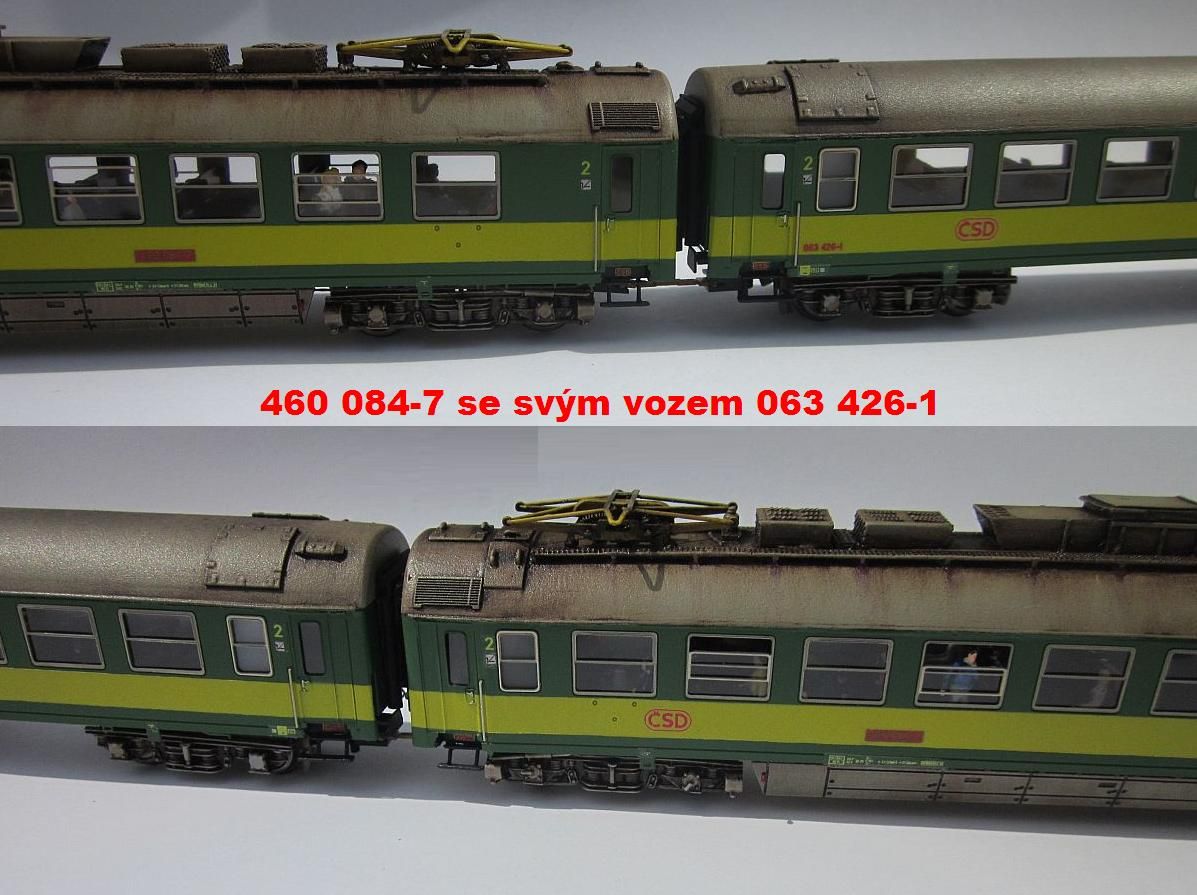

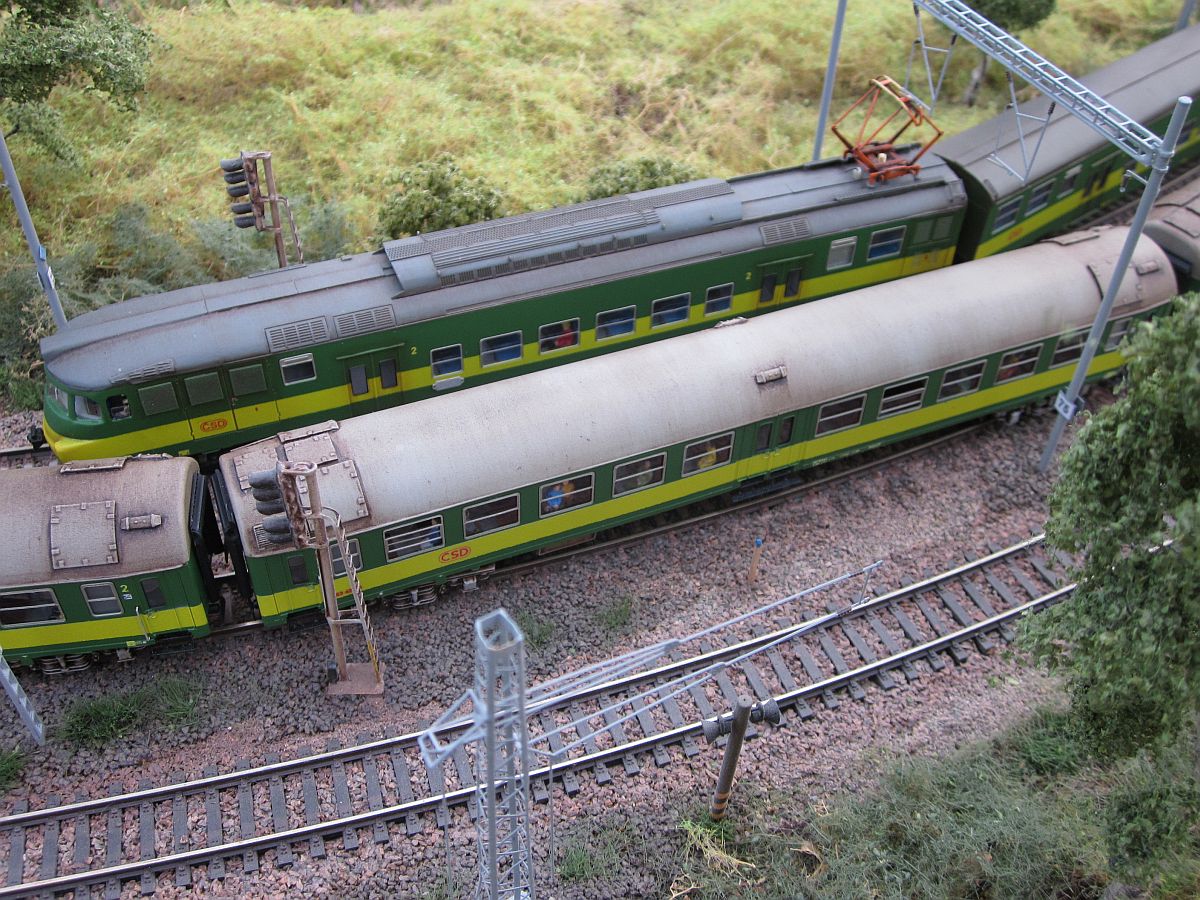

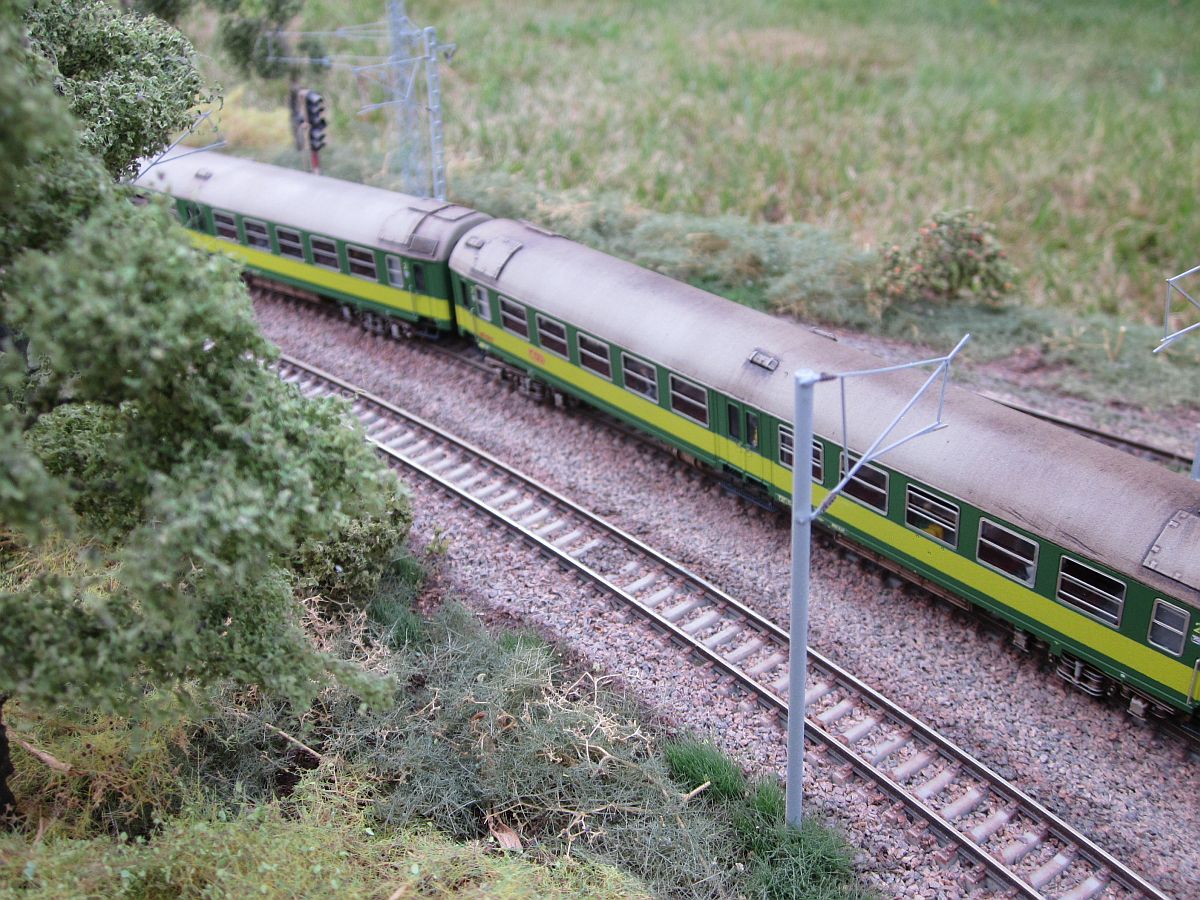

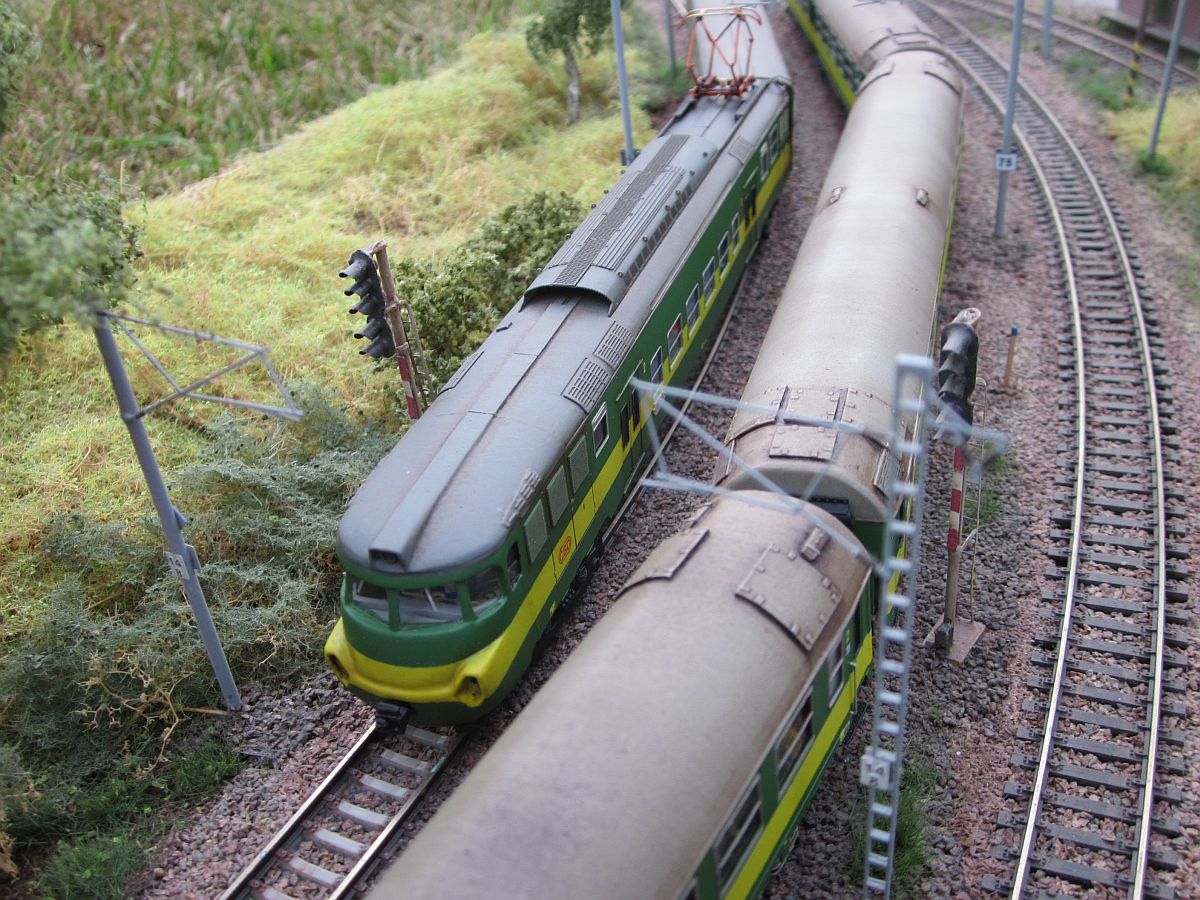

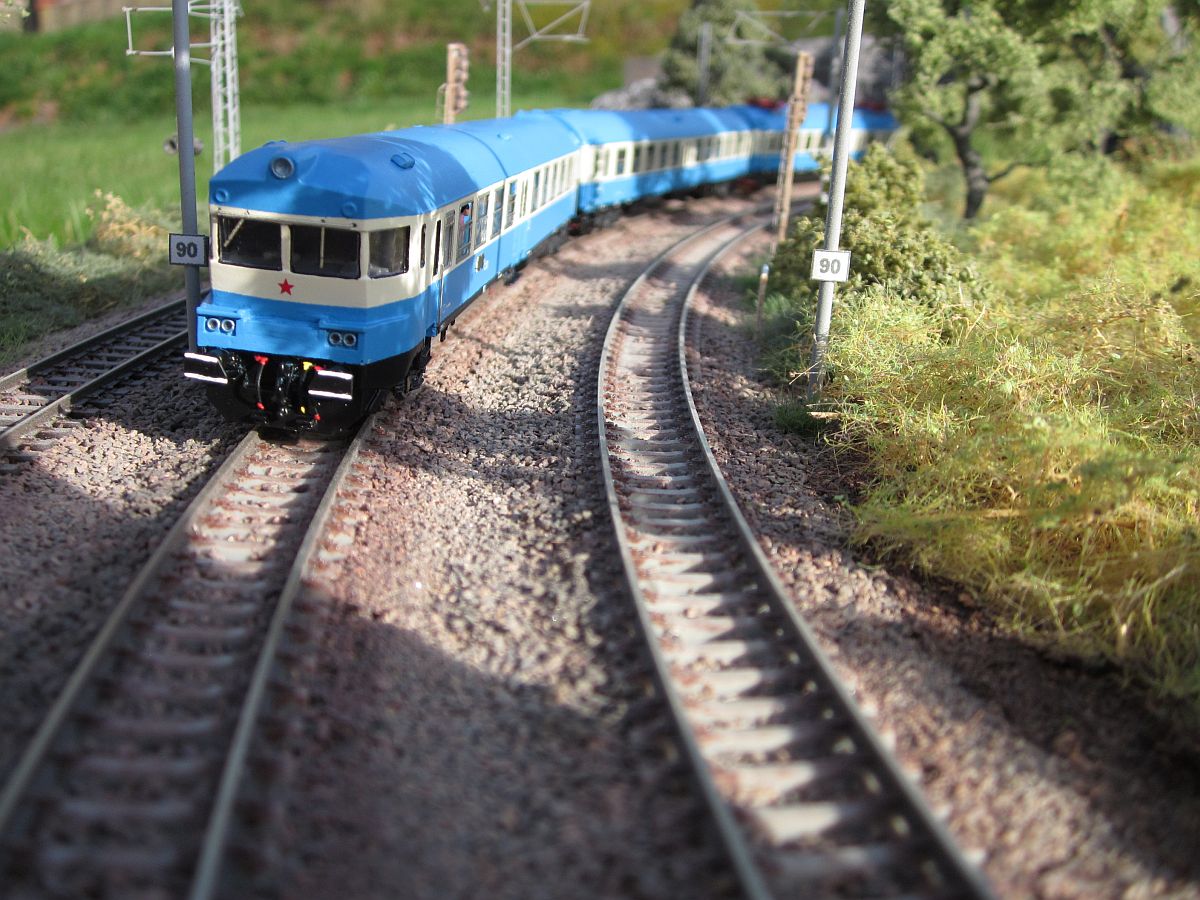

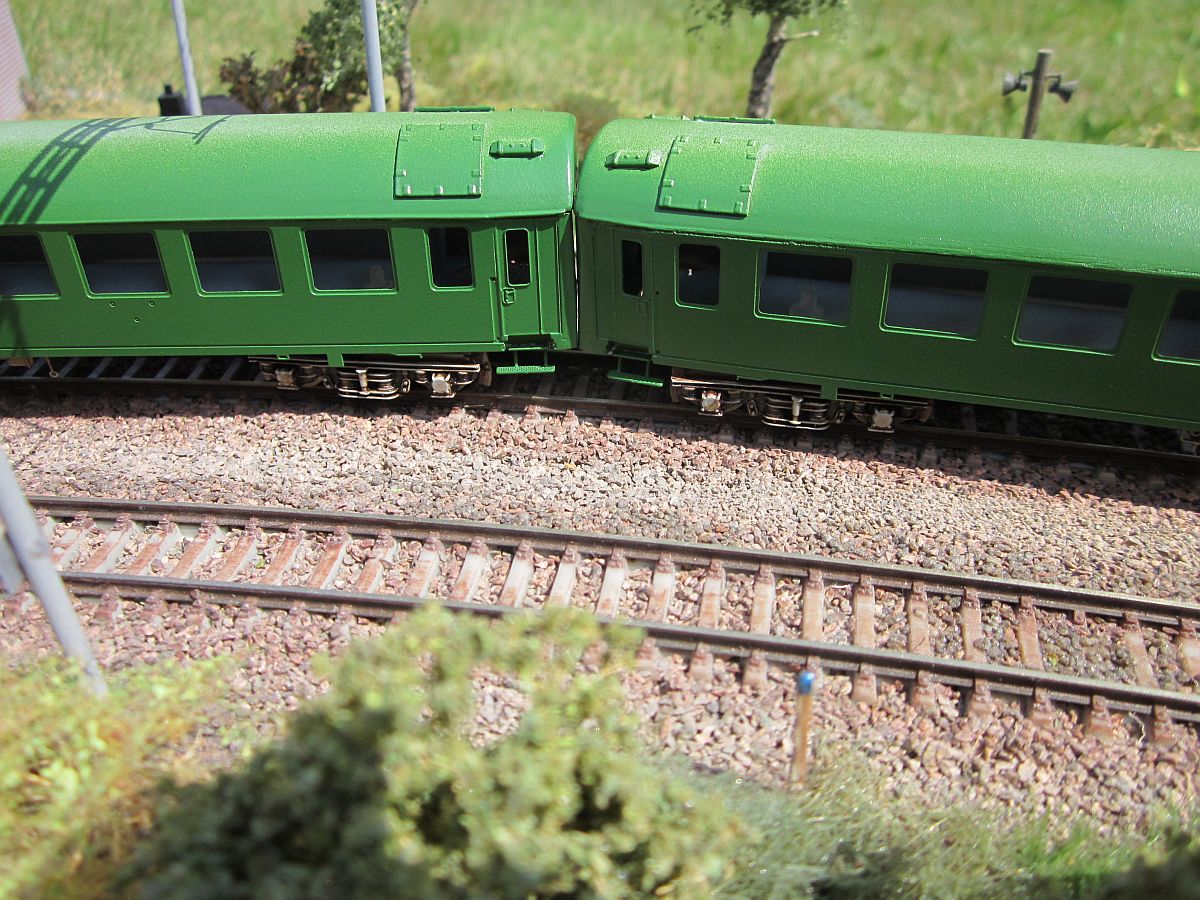

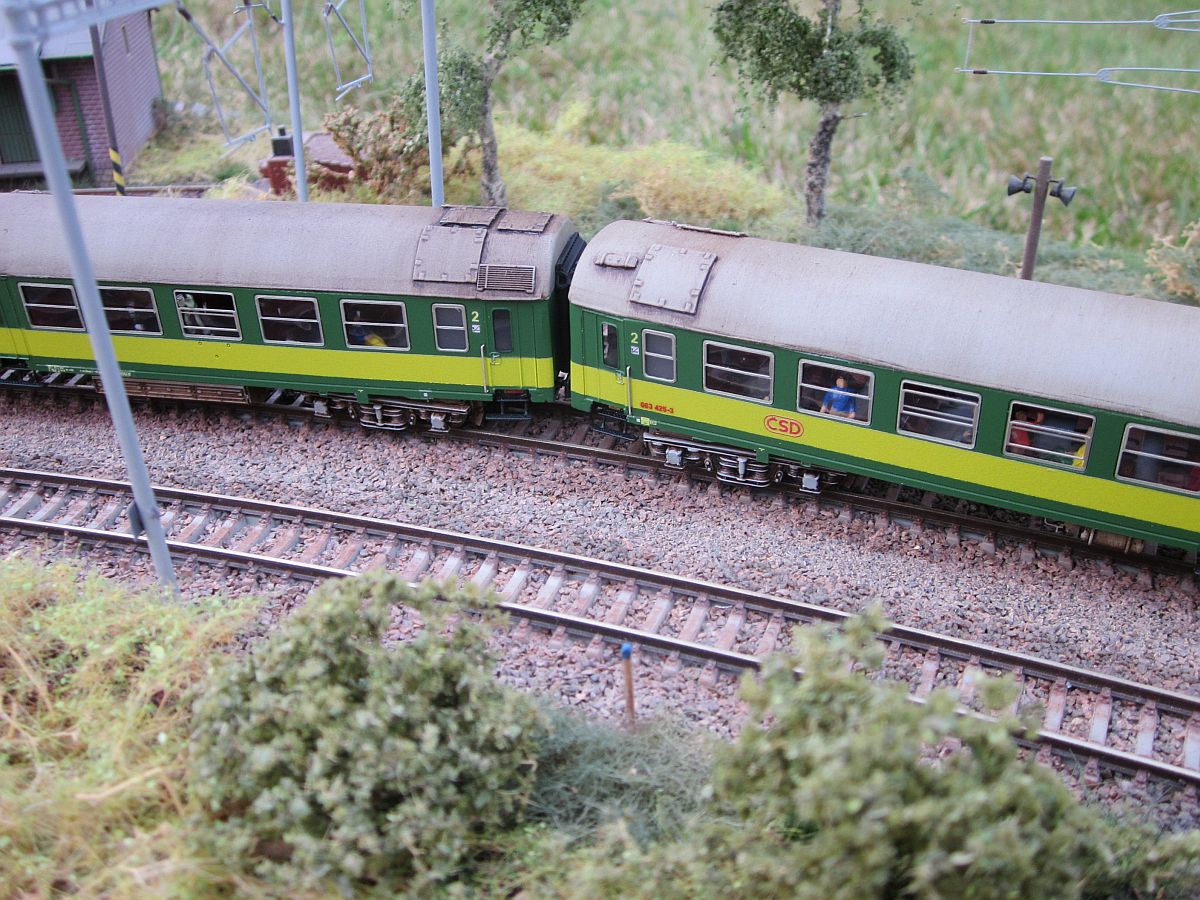

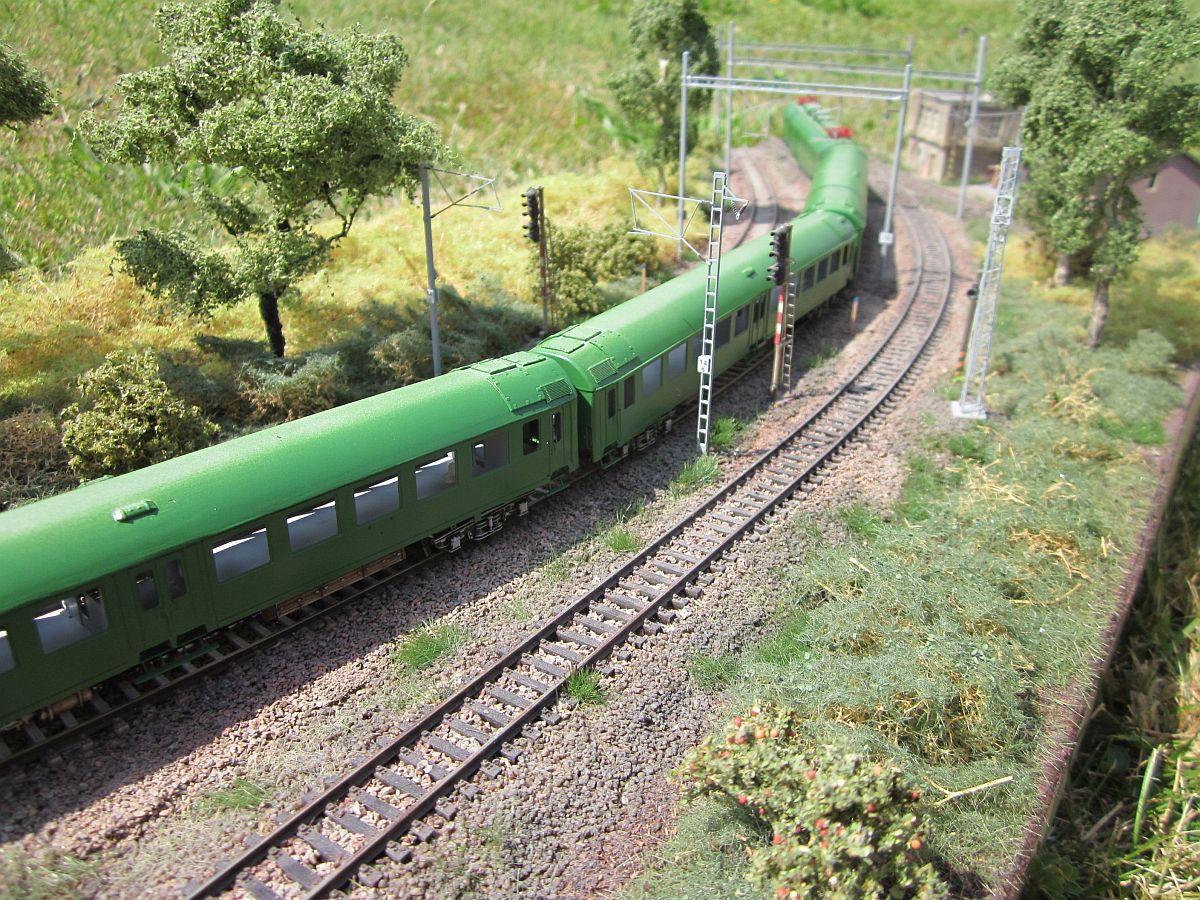

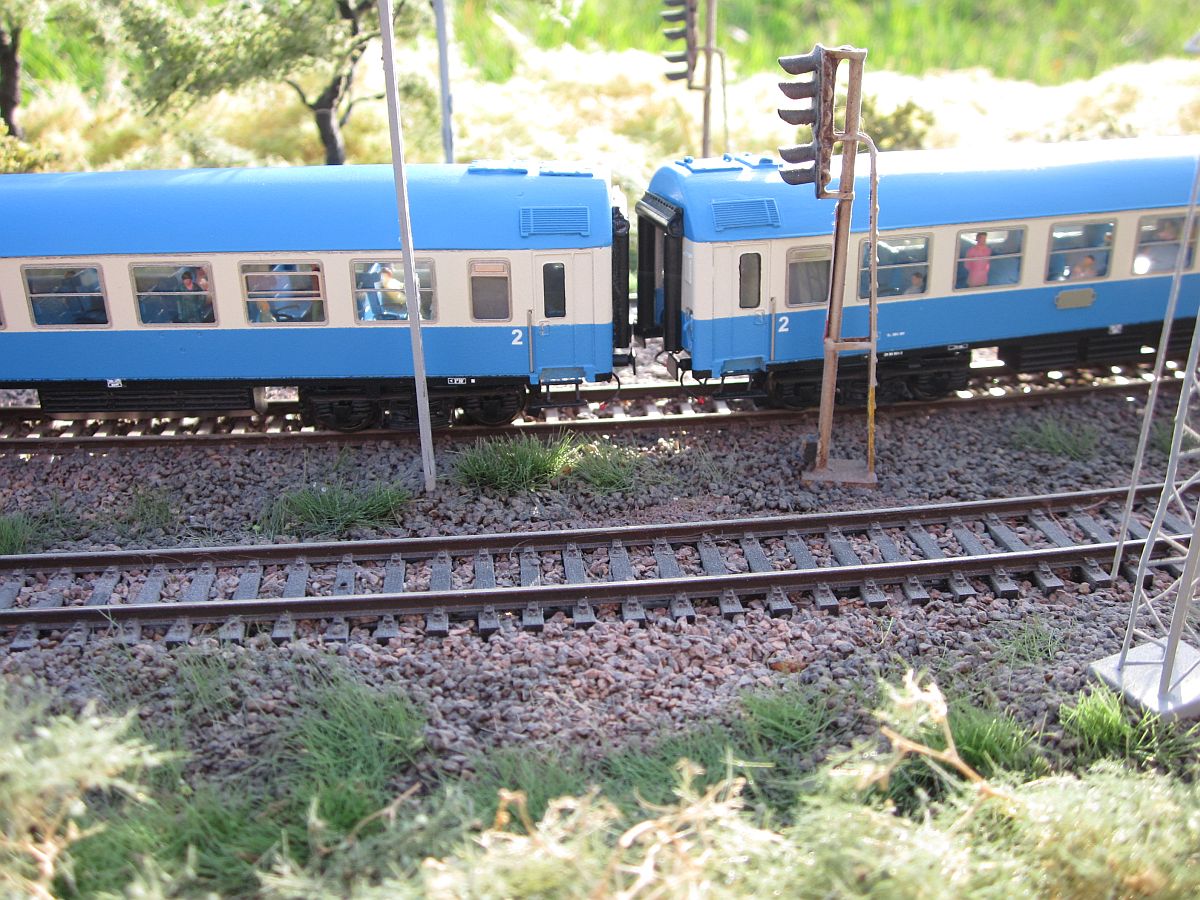

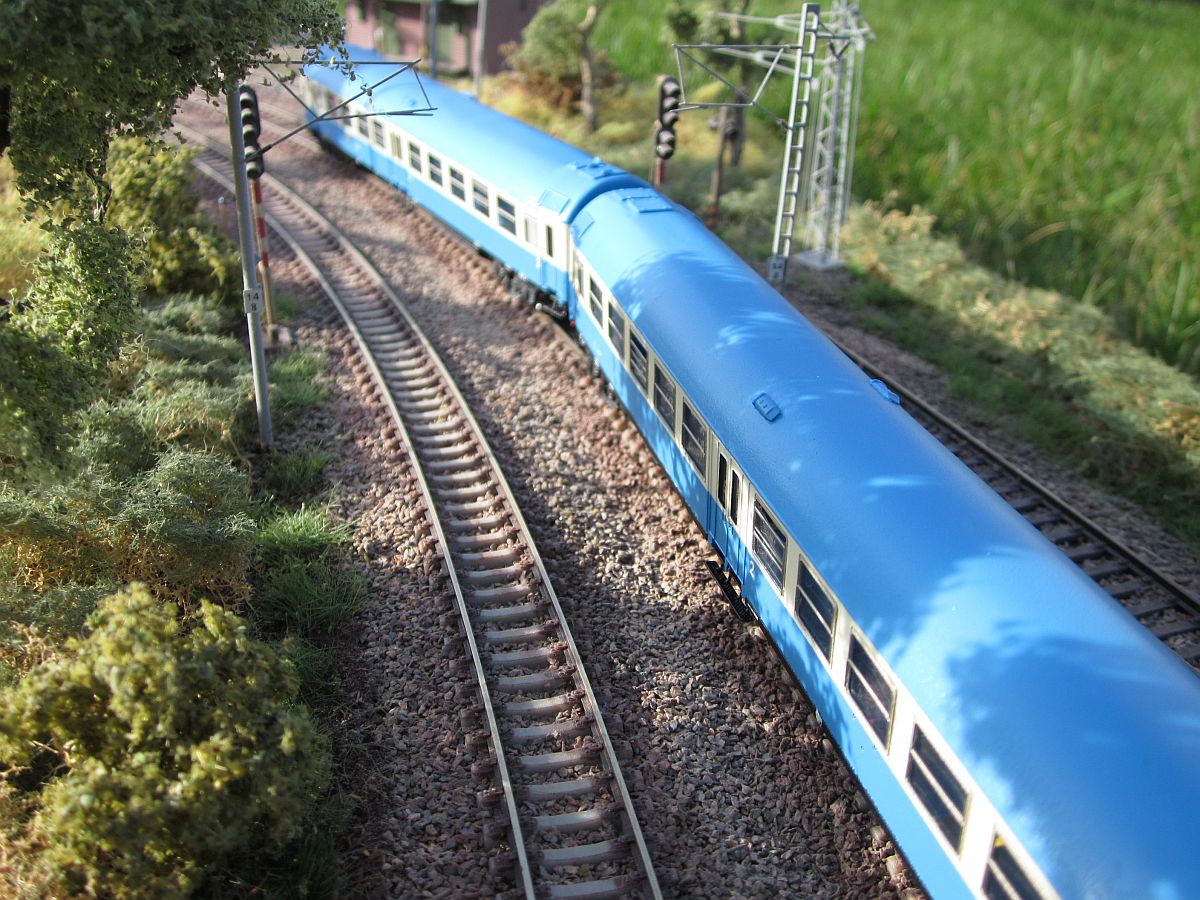

Vozy v soupravě

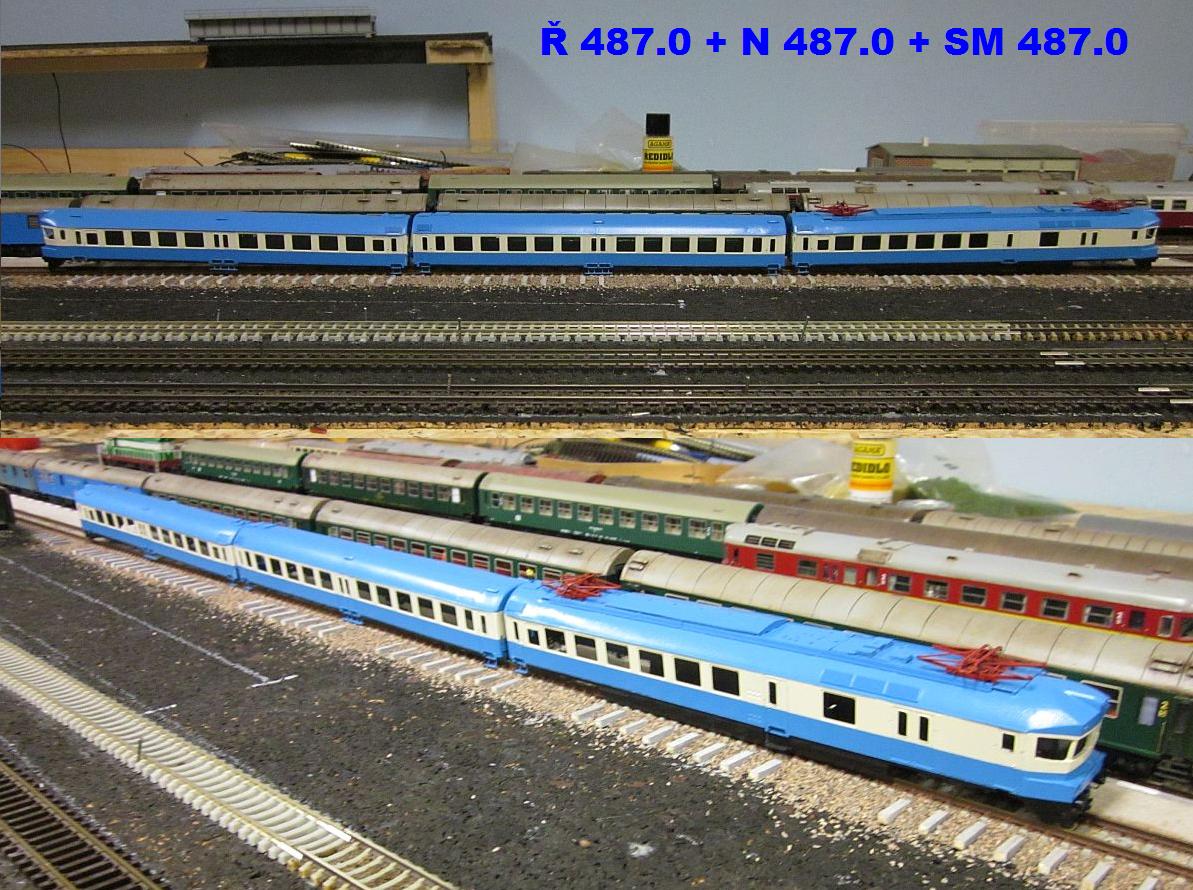

Správné řazení jednotky - lokomotiva s lichým číslem + vozy od nejnižšího čísla po nejvyšší, kde všechny vozy jsou řazeny ( střešním větrákem ) k lokomotivě s lichým číslem ). Viz fotografie níže....
