Návod sestavení Pensylvánských podvozků 2400 mm a 2600 mm 1:120 TT
Návod podvozků 2400/2600 ve formátu .docx si můžete stáhnout ZDE Navod_451_pensylvan
Kat.č. TT-Pen2400

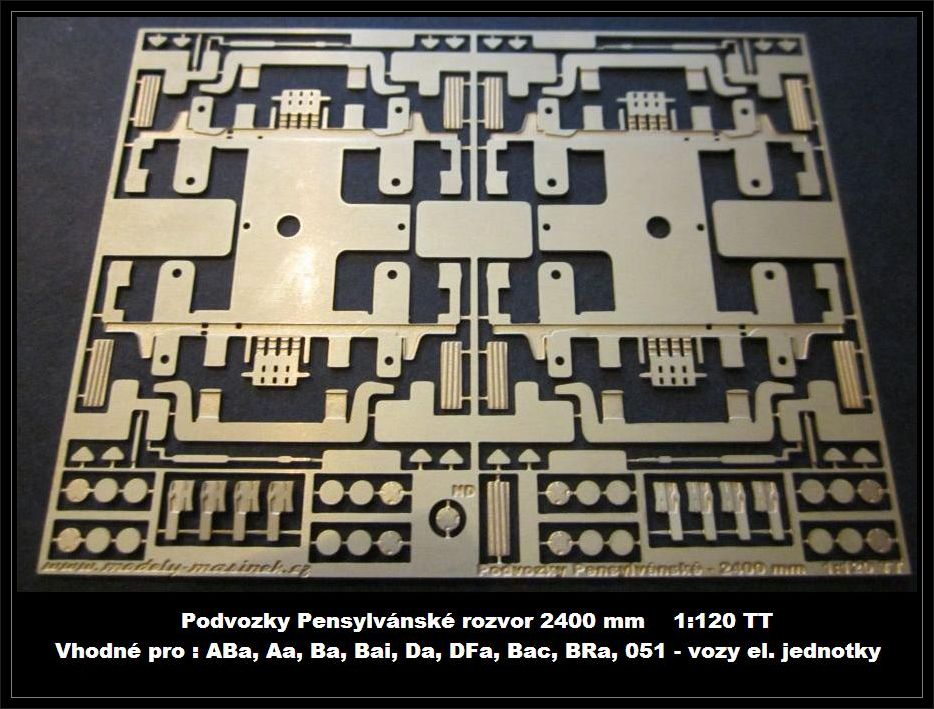

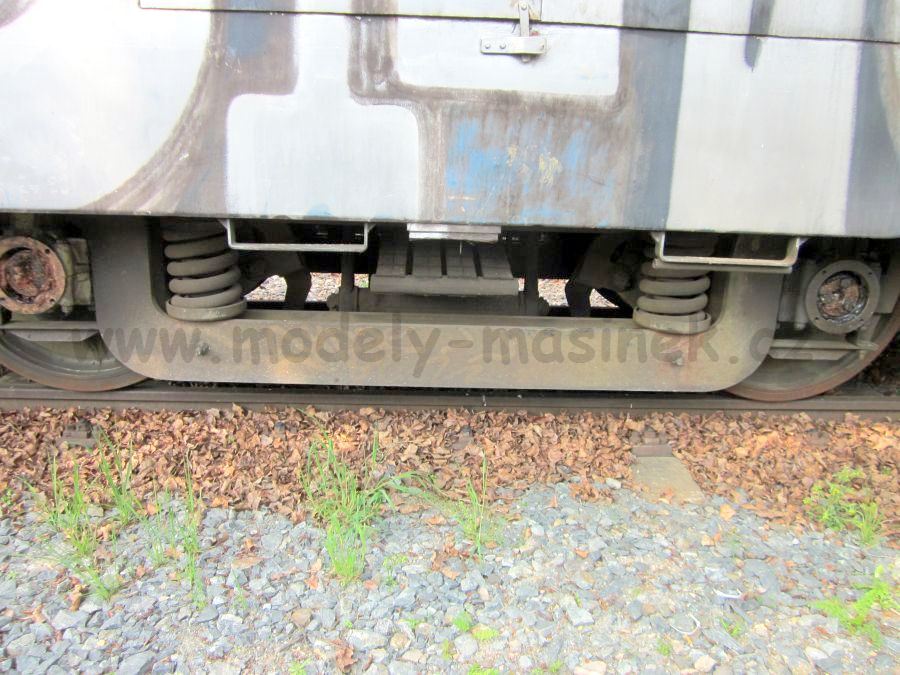

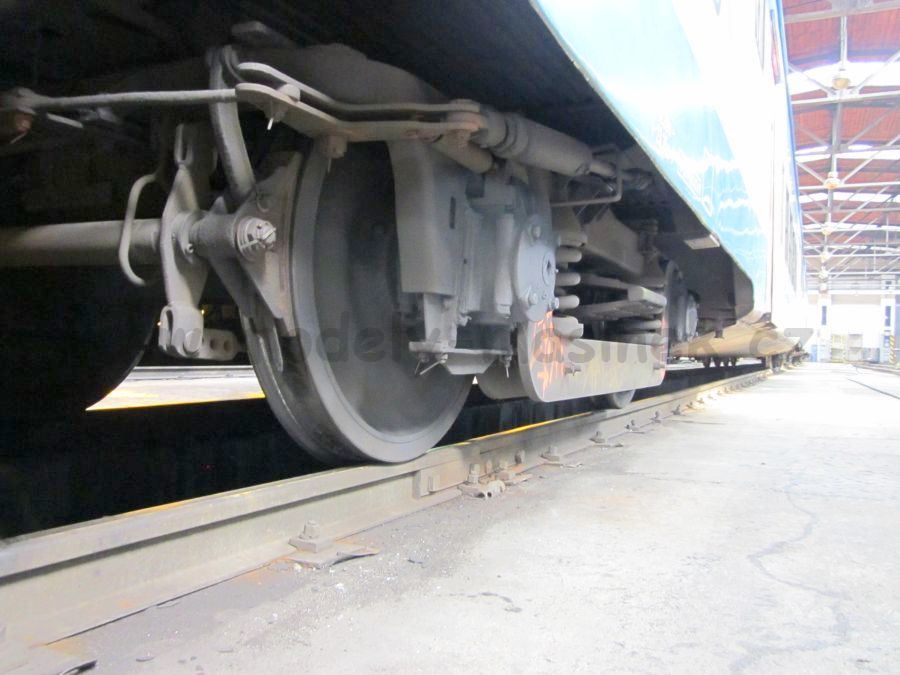

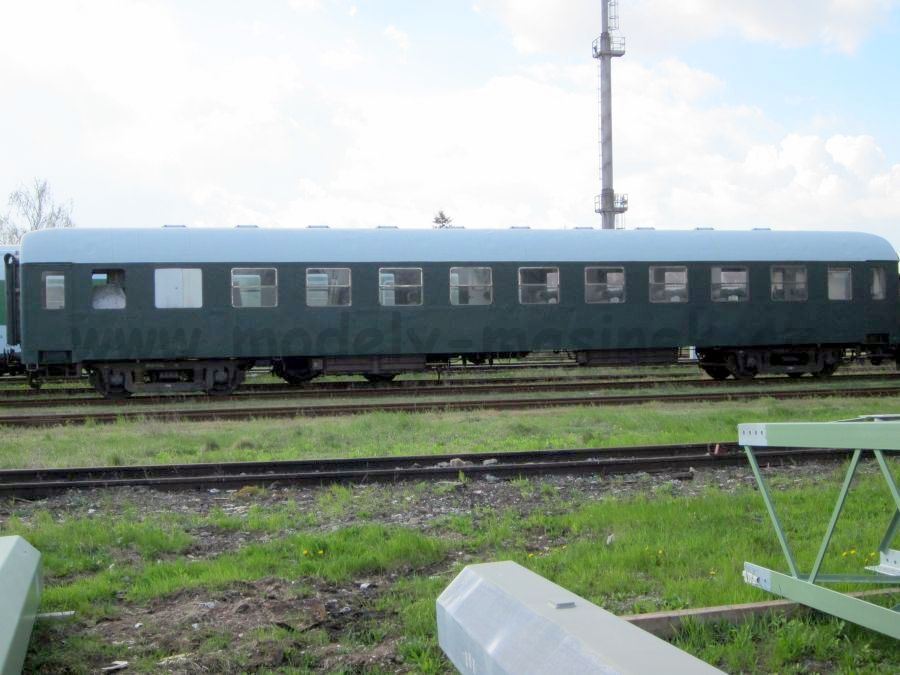

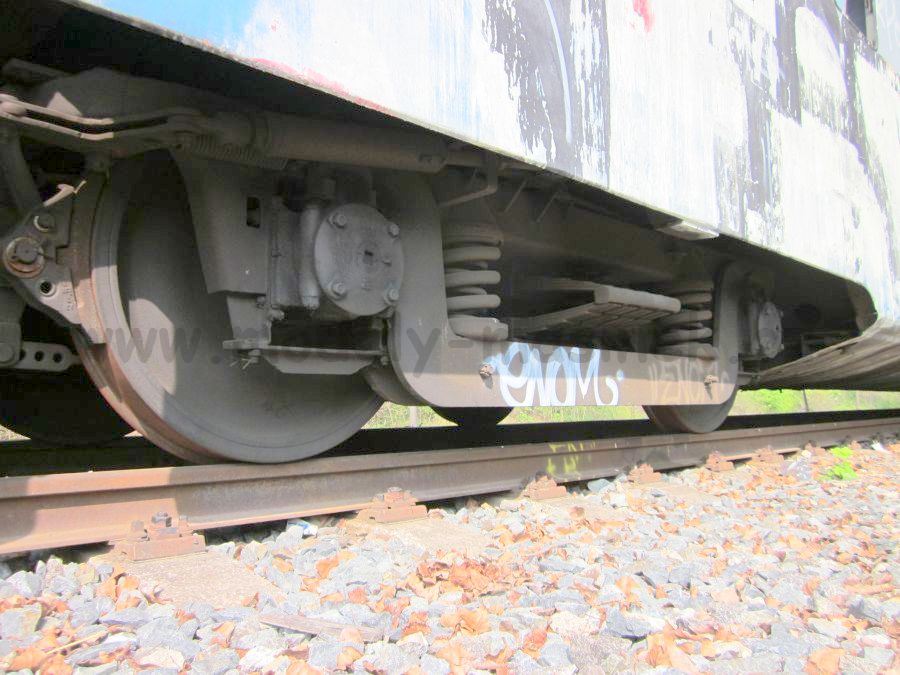

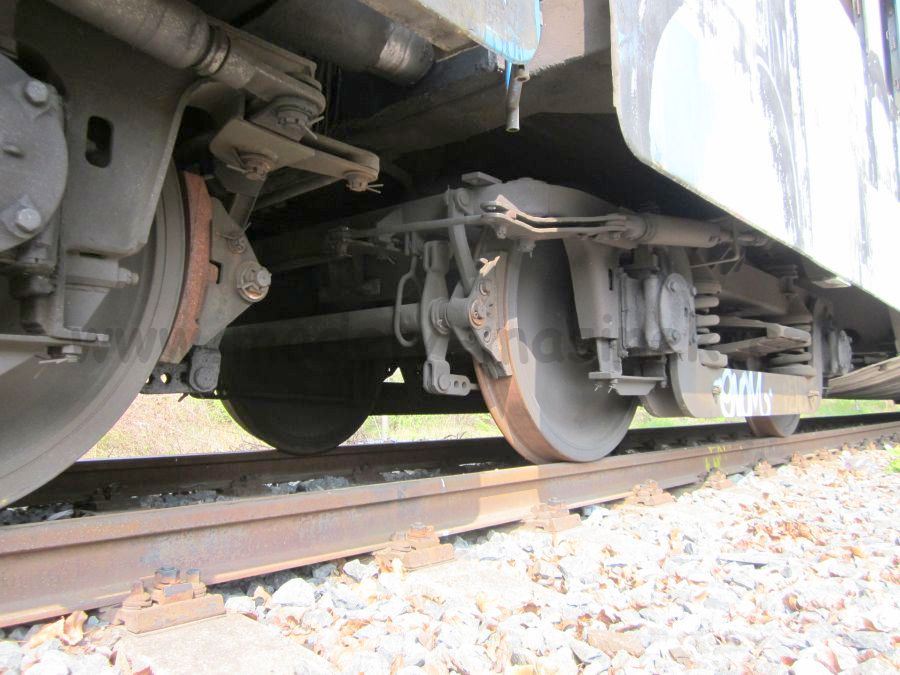

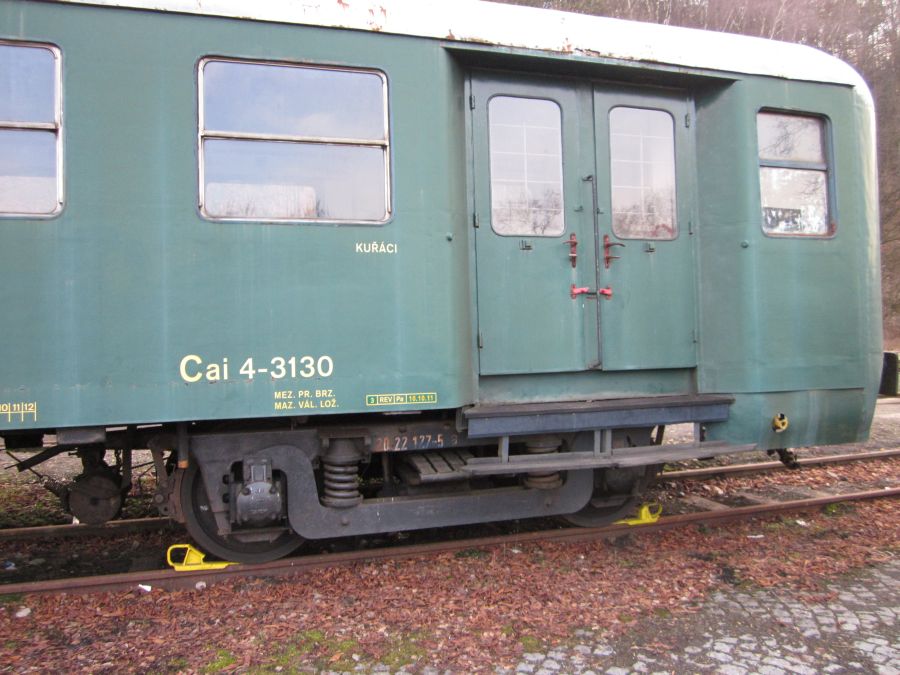

Dva Pensylvánské podvozky ( Labutí krky ), rozvor 2400 mm. Nejen pro vozy 051. Cena 125 Kč

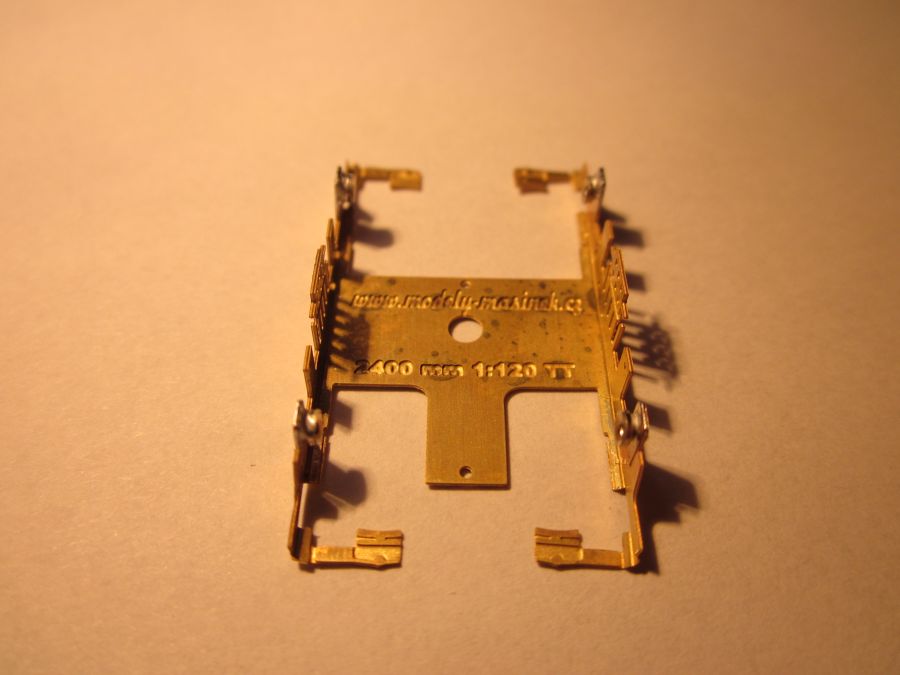

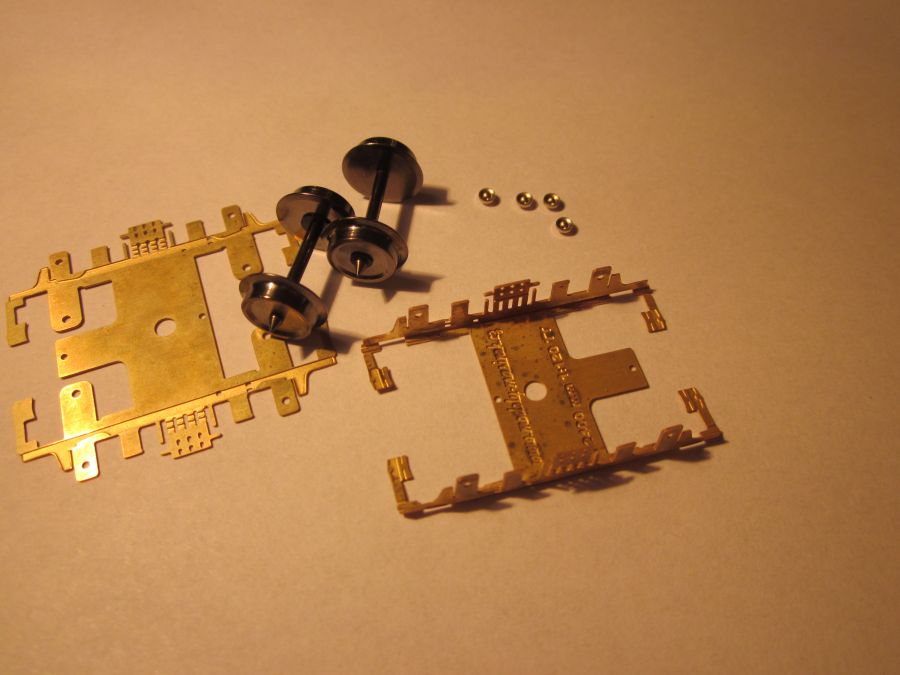

Podvozek, který je doplněn o ložiska. Jak na to ? Více najdete ZDE
Návod

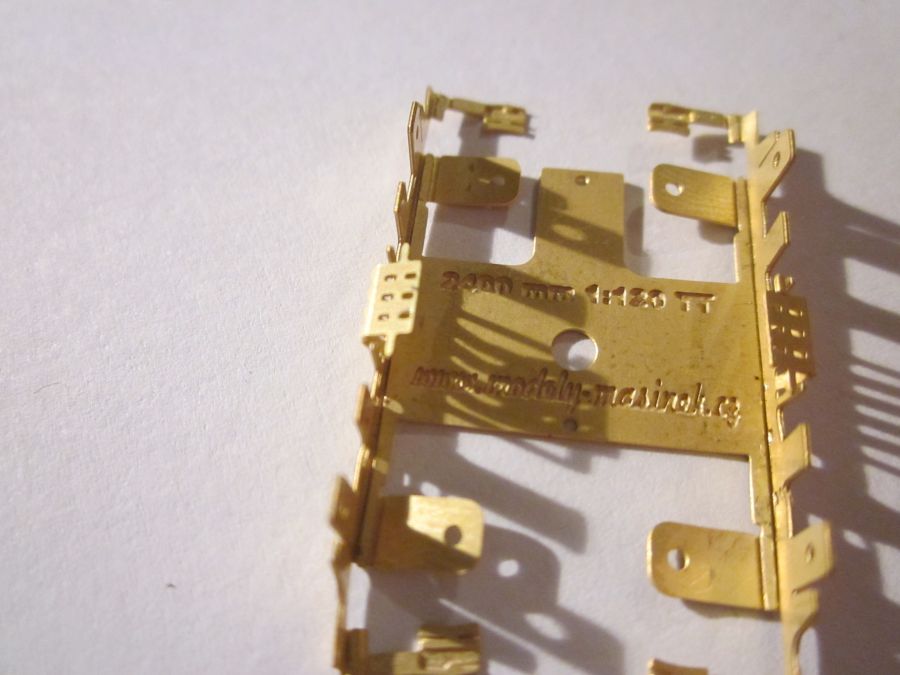

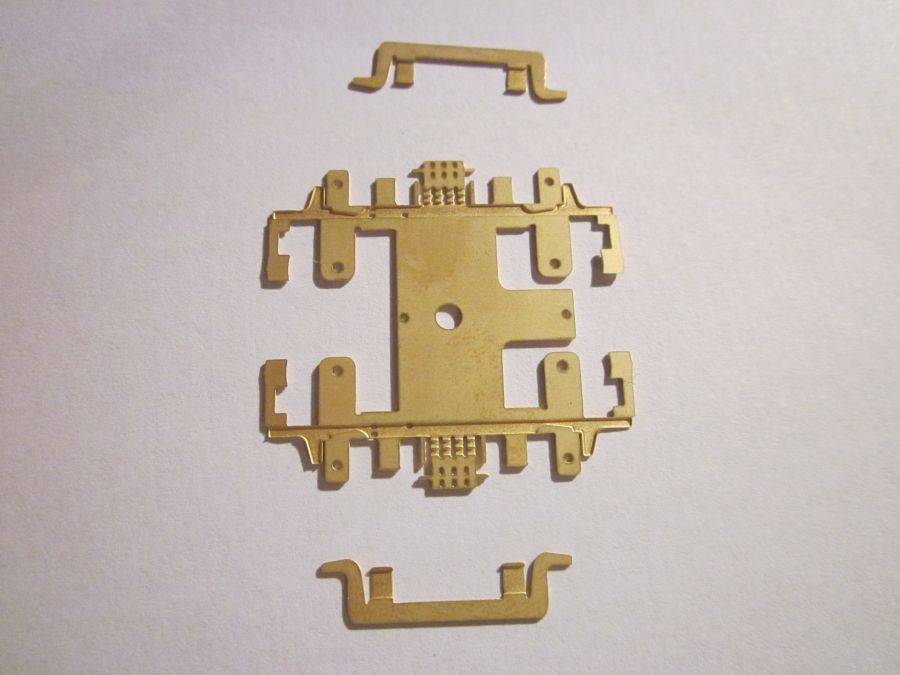

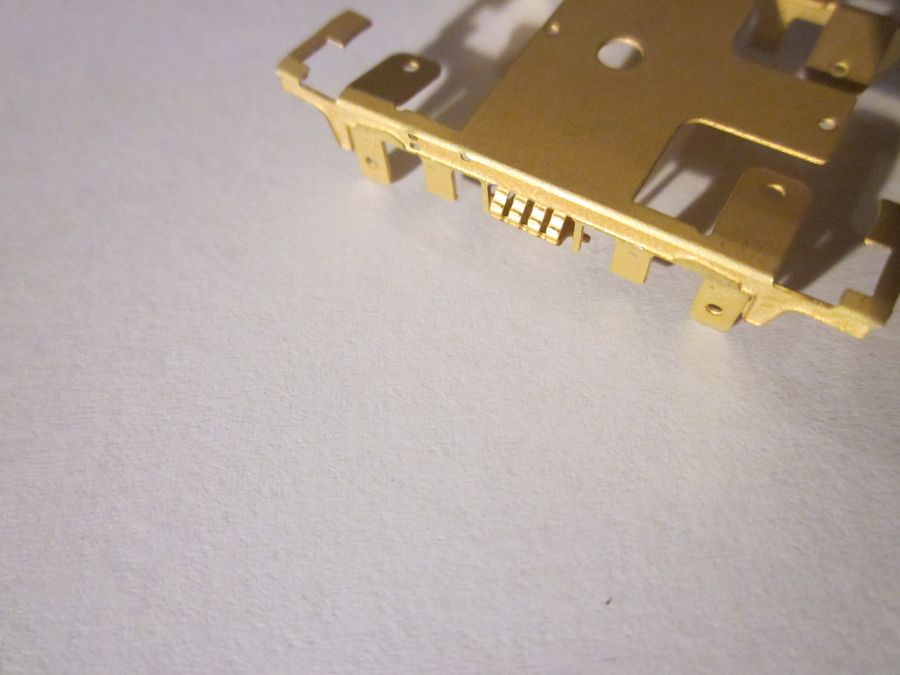

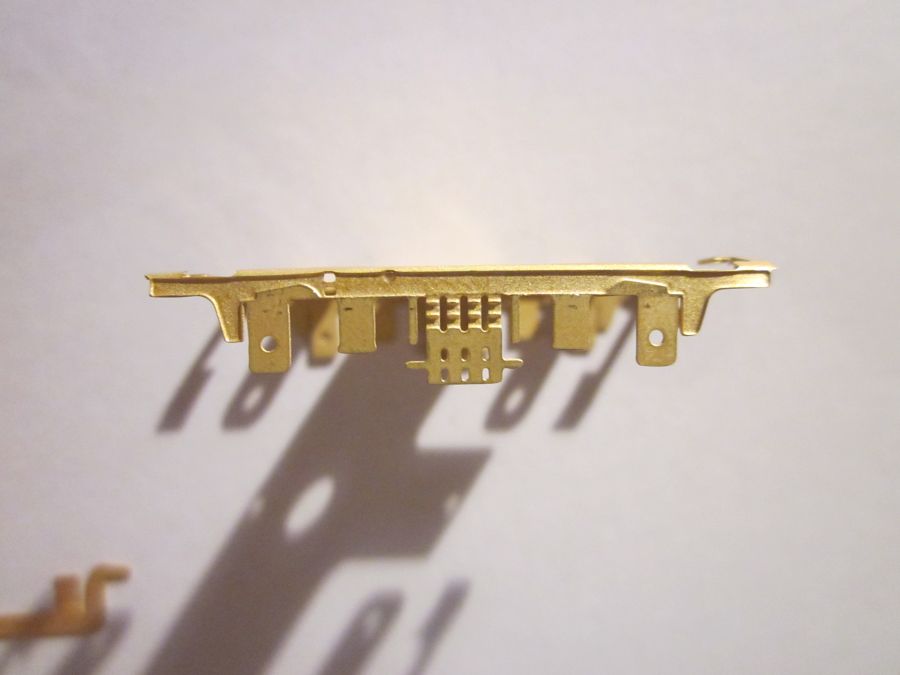

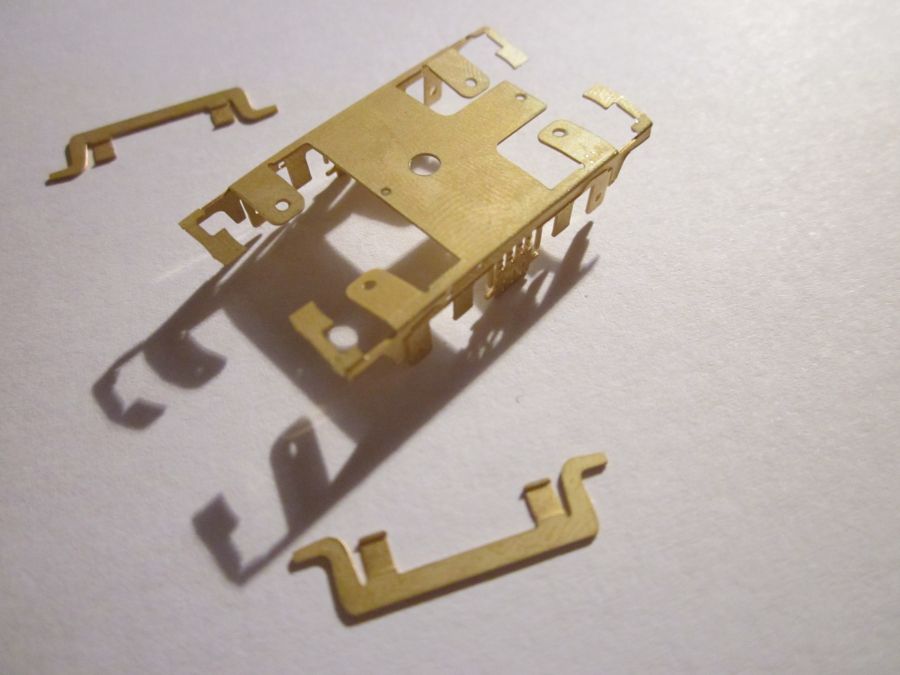

Připravíme si hlavní dílky, kostru podvozku a masky - labutě. Kostru ohneme dle připravených rysek. Ohneme také pružiny na středu kostry a připevníme masky.

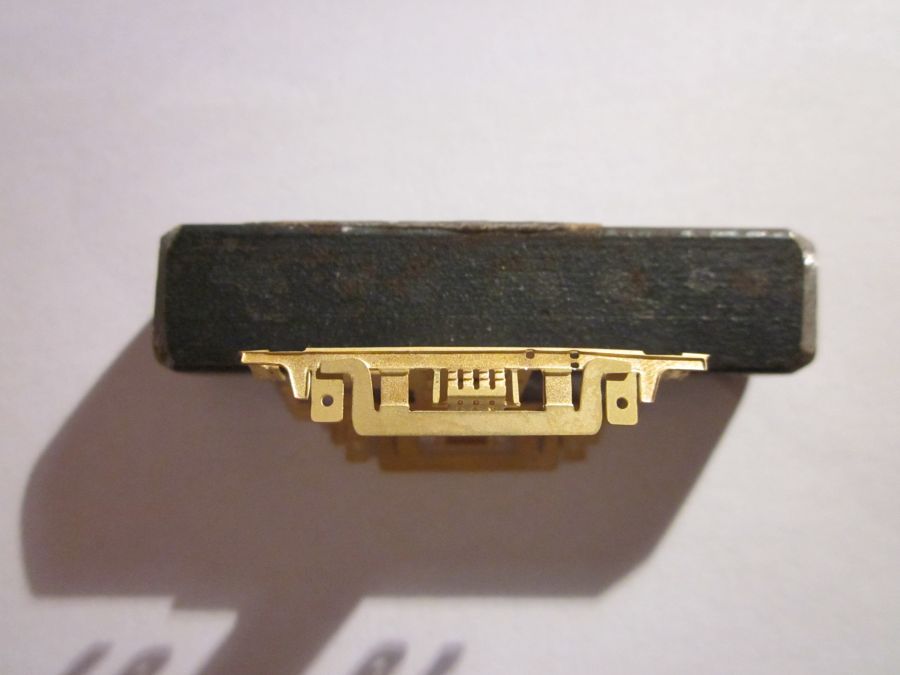

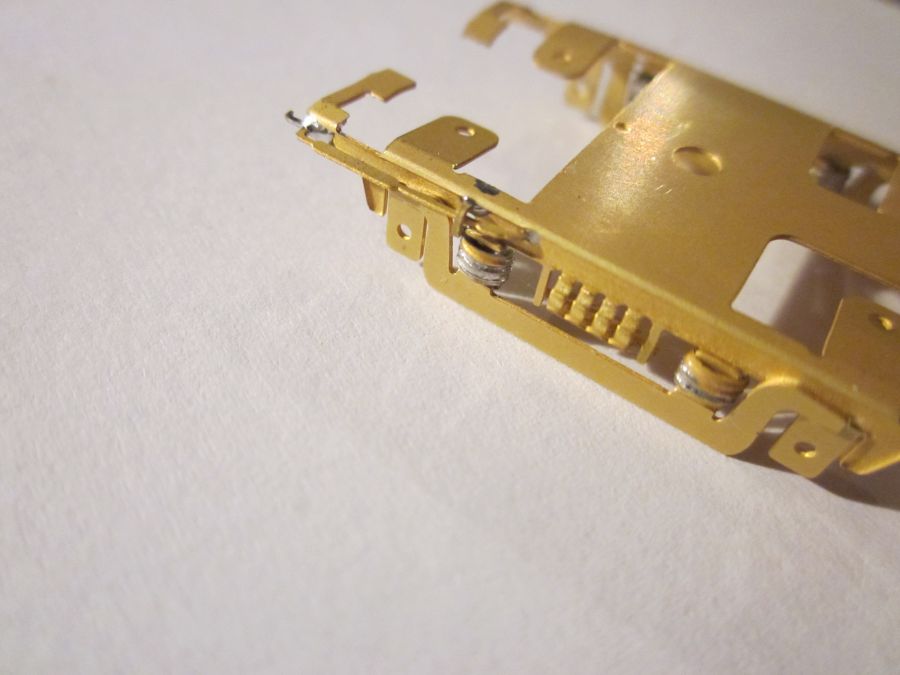

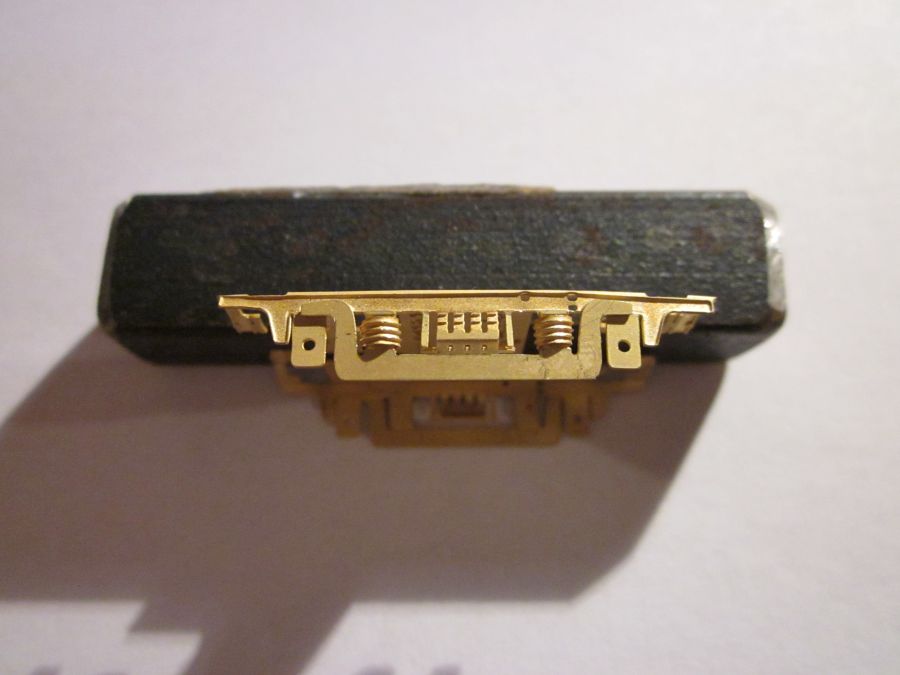

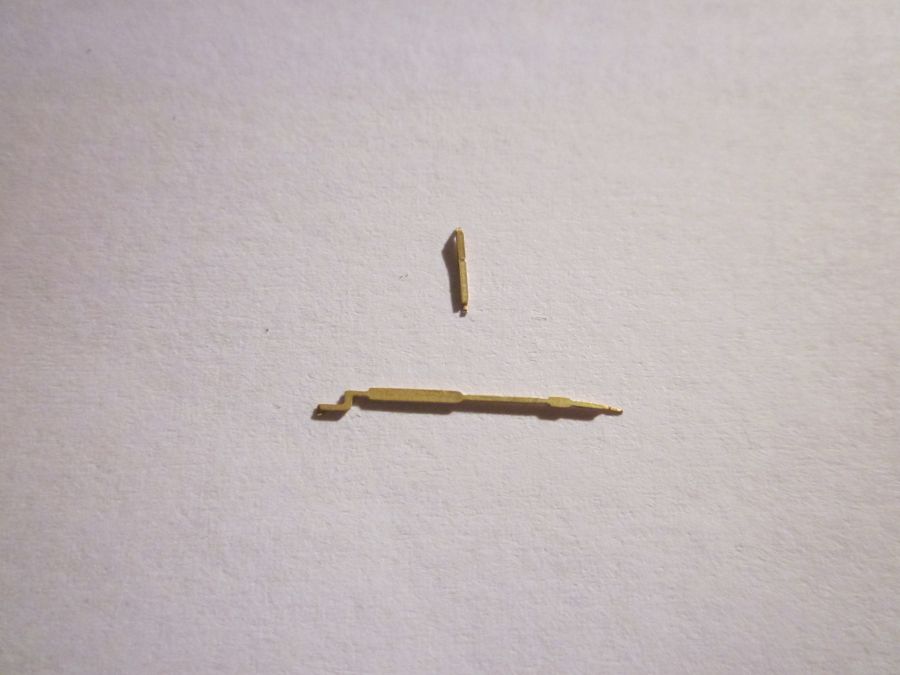

Ohneme např. přes jehlový pilník 2 pružiny pro každou stranu podvozku, stačí do tvaru "C" a připevníme je na daná místa. Do připravených otvorů připevníme táhla a nouzový závěs.

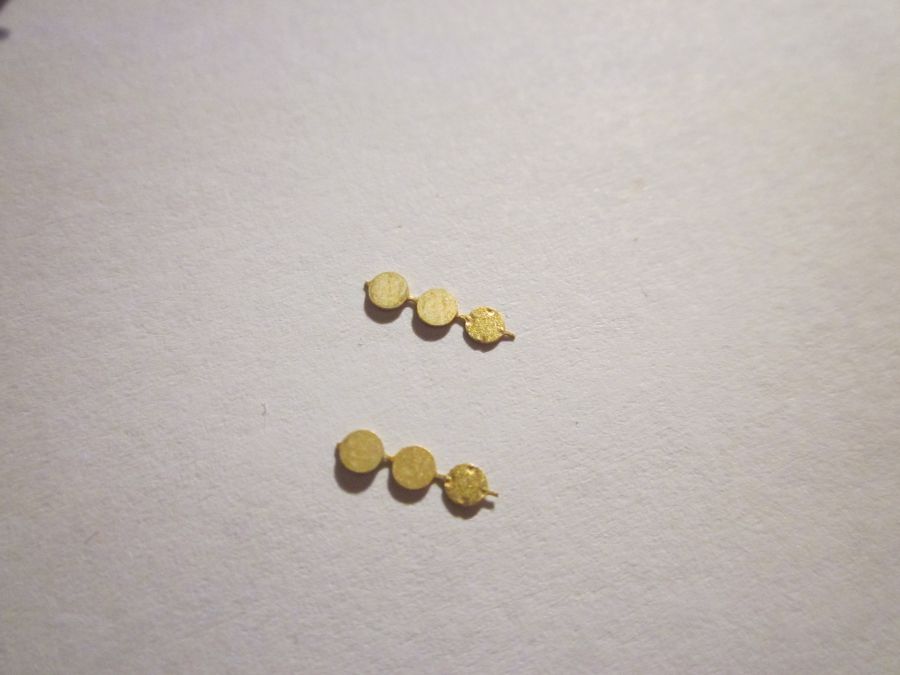

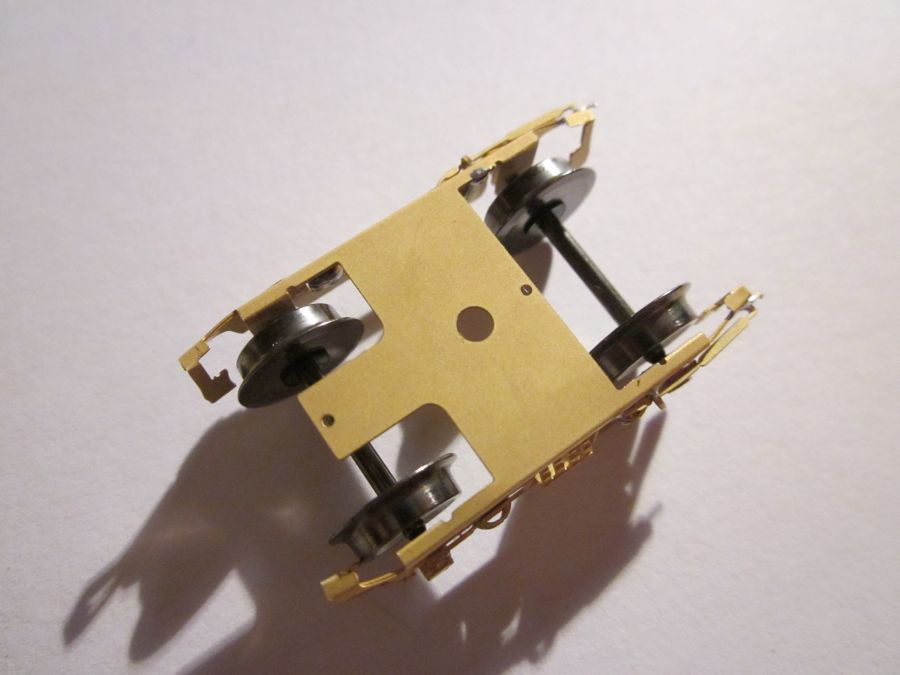

Vrstvením na sebe připevníme kryty ložisek. Konce podvozku zalomíme. Po vložení kol zkontrolujeme pozice - přítlak brzd na kola.

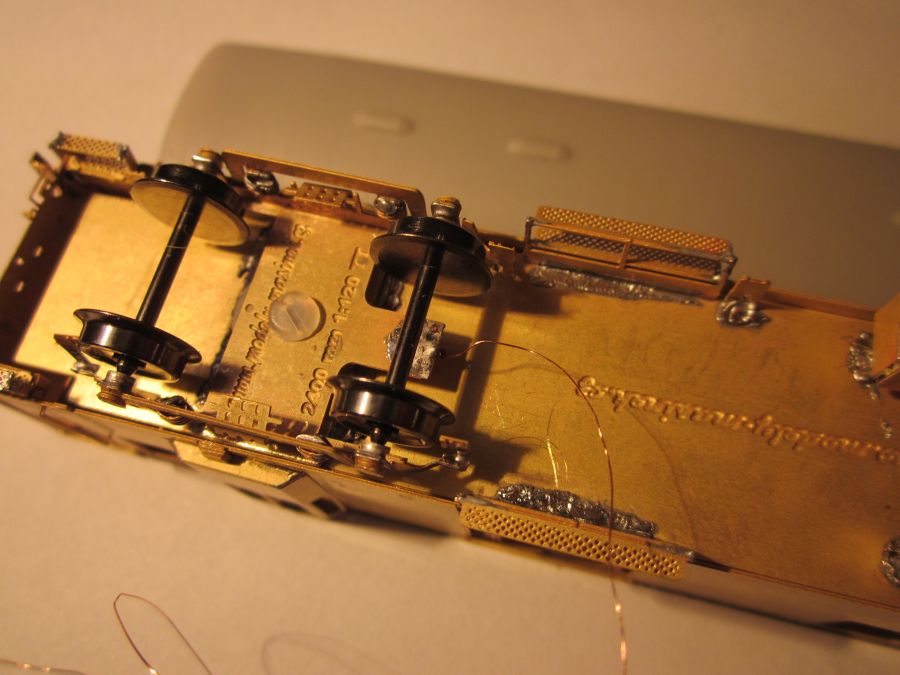

Stavba podvozků není nijak náročná. Jelikož je podvozek kovový, máme zároveň vyřešen i případný přívod proudu z kolejí do vozu. Každý podvozek bude sbírat jeden pól. Pro vodič je v podvozku v horní části připraven malý otvor. Výřez podvozku směřujeme směrem ke konci vozu. Tím vzniká velký prostor pro kinematiku krátkého spřáhla. Při použití plastového rámu můžeme podvozky uchytit libovolným šroubem M2. Při použití kovového podvozku a zároveň pokud má vůz sbírat proud je dobré použít plastové šrouby M2, ty máme v nabídce.

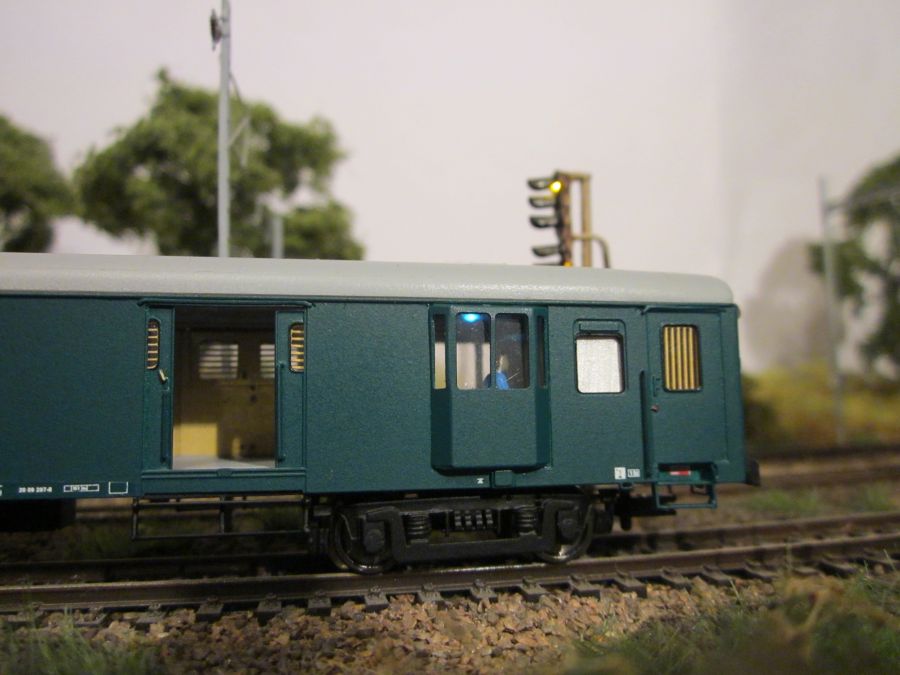

Podvozek po laku
Kat.č. TT-Podvozek451
Dva Pensylvánské podvozky pro lokomotivu řady 451, rozvor 2600 mm. Vhodné pro pojízdnou maketu, nebo po rozdělení kostry na 3 díly lze sestavit jen masky - pro pojezd s motorem. ( Podobně jako podvozek pro M296 / 853 ). Cena 125 Kč
Návod sestavení podvozků rozvoru 2600 mm je totožný s návodem pro podvozky rozvoru 2400 mm.
Doplňující zboží
Kat.č. TT-Rám451

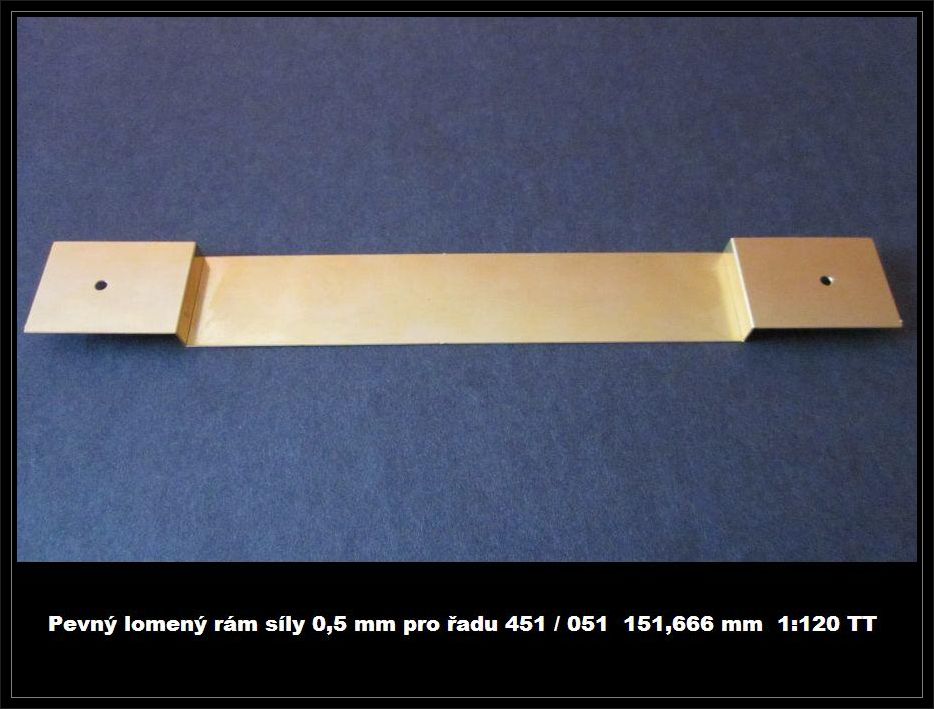

Pevný rám síly 0,5 mm pro lokomotivy 451 ( bez motoru ) a vložené vozy 051. Cena 150 Kč
Upevnění podvozků k rámu
Kat.č. TT-M2 StartSet
Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře. Cena 40 Kč
Článek publikován 16.4.2014 / Poslední aktualizace 21.11.2014
